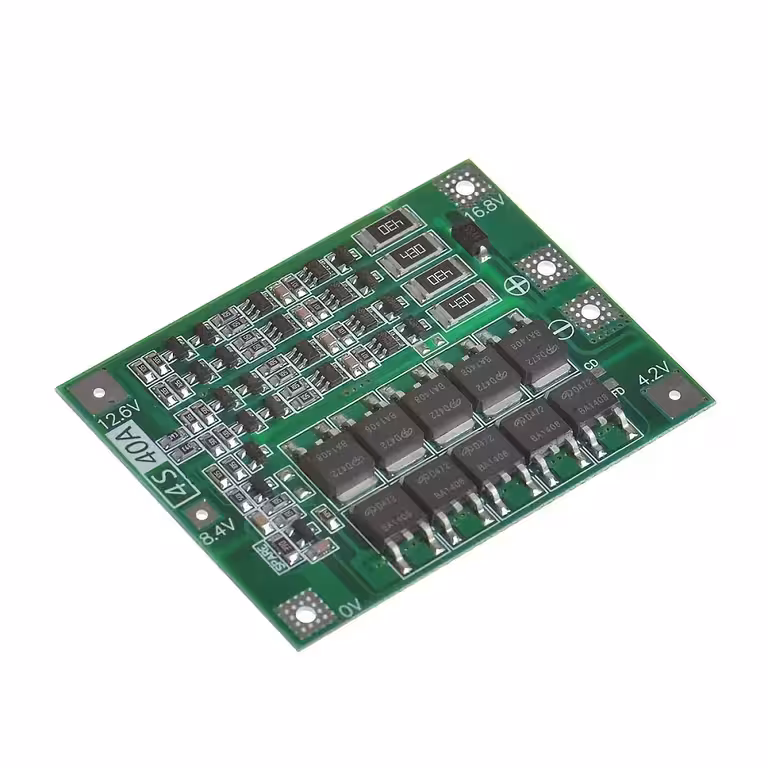

BMS 4S 40A met actieve balancering – optimale bescherming voor 14.8V Li-Ion 18650 accupacks
Gaat je accu sneller achteruit dan verwacht? Vaak ligt dit niet aan de cellen zelf, maar aan een gebrek aan een goede balans tussen de cellen onderling. Deze 4S 40A BMS-module monitort elke cel afzonderlijk en herverdeelt de energie automatisch waar nodig, zodat je accu in topconditie blijft zonder dat je er omkijken naar hebt.
Let op: Uitsluitend geschikt voor 4S Li-Ion configuraties (14.8V nominaal). Niet compatibel met LiFePO4 of NiMH-cellen.
Waarom kiezen voor dit model? (Belangrijkste voordelen):
- Actieve cel-voor-cel balancering — Zodra het spanningsverschil groter is dan 0.1V, wordt de stroom automatisch omgeleid in plaats van verspild als warmte. Hierdoor bereiken alle cellen gelijktijdig de 4.2V ± 0.03V.
- 40A continu, 70A piek — Krachtig genoeg voor accuboormachines, drones of robotstofzuigers; de module schakelt niet uit bij korte stroompieken.
- 10 krachtige MOSFET’s — Voorzien van een lage interne weerstand en superieure warmteafvoer in vergelijking met standaard 6-MOSFET modules.
- Directe kortsluitbeveiliging — De MOSFET’s blokkeren de stroom in microseconden bij kortsluiting. De cellen blijven beschermd en de module reset zichzelf automatisch zodra het probleem is verholpen.
- Ultraslank ontwerp: 60 × 45 × 3.4 mm — Past moeiteloos in vrijwel elke behuizing, ideaal voor DIY-projecten of reparaties.
Details en Prestaties
Elke cel wordt aangestuurd door een eigen controller. Wanneer een cel sneller oplaadt dan de rest, wordt er 100 mA bij 4.2V omgeleid via een balanceringsweerstand. Tijdens het ontladen wordt voorkomen dat een cel onder de kritieke grens van 3.2V ± 0.1V zakt, waardoor chemische degradatie van je Li-Ion cellen wordt voorkomen. De module ondersteunt een laadstroom tot 20A continu bij een ingangsspanning tussen 16.8V en 18.1V DC.
| Parameter | Specificatie |
|---|---|
| Ingangsspanning (laden) | 16.8V – 18.1V DC |
| Maximale laadstroom | 20A (continu) |
| Maximale ontlaadstroom | 40A (continu), 70A (piek) |
| Maximale spanning per cel | 4.2V ± 0.03V |
| Minimale spanning per cel | 3.2V ± 0.1V |
| Aantal MOSFET’s | 10 |
| Balanceringsstroom | 100 mA bij 4.2V |
| Beveiligingen | Overladen, diepontladen, kortsluiting, overstroom, balancering |
| Afmetingen | 60 × 45 × 3.4 mm |
| Compatibele configuratie | 4S Li-Ion 18650 (14.8V nominaal) |
Inhoud van de verpakking
- 1× BMS 4S 40A module met actieve balancering
Veelgestelde vragen
Kan ik deze BMS gebruiken met LiFePO4-cellen?
Nee. Deze module is specifiek gekalibreerd voor Li-Ion met een maximale spanning van 4.2V per cel. LiFePO4-cellen hebben een ander spanningsprofiel (max. 3.6V) en vereisen een specifieke BMS om schade door overladen te voorkomen.
Welke lader moet ik gebruiken?
Gebruik een CC/CV-lader met een uitgangsspanning van exact 16.8V en een stroomsterkte tot 20A. Elke standaard 4S Li-Ion acculader met een 16.8V output is direct compatibel.
Is deze module geschikt voor boormachines of drones?
Zeker. Dankzij de 40A continue stroom en 70A piekbelasting kan de module moeiteloos de hoge stroompieken aan die horen bij elektrisch gereedschap en drone-motoren.
Wat gebeurt er bij kortsluiting?
De MOSFET’s verbreken de verbinding direct om de cellen te beschermen. Zodra de kortsluiting is verholpen en de accu opnieuw wordt aangesloten, herstelt de module zich automatisch naar de normale werking.
Kan ik cellen parallel schakelen (bijv. 4S2P)?
Ja, dat is mogelijk. Je kunt de capaciteit vergroten met configuraties zoals 4S2P of 4S3P, zolang de totale ontlaadstroom de 40A continu niet overschrijdt. De balancering werkt correct, ongeacht het aantal parallel geschakelde cellen.
