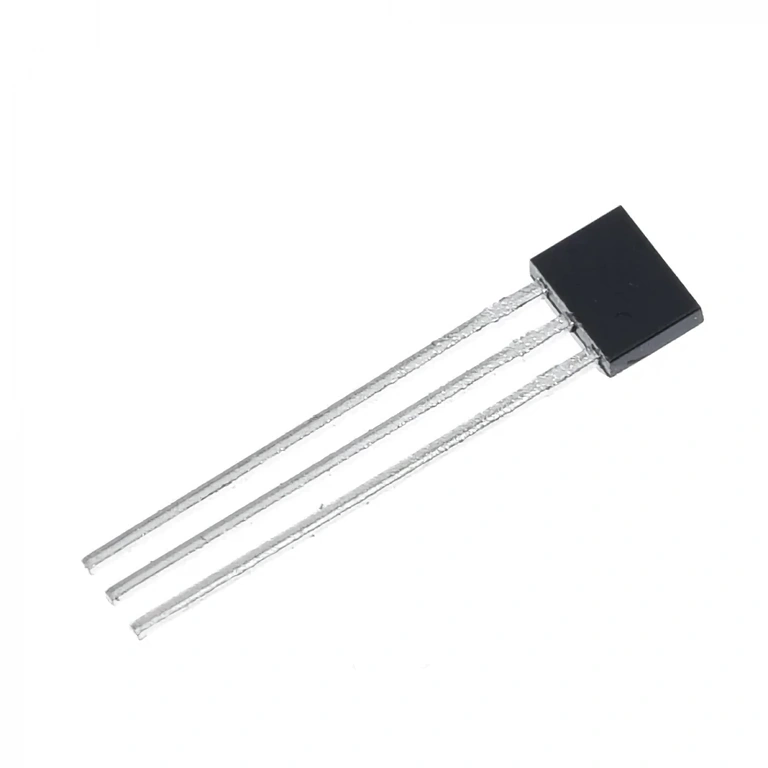

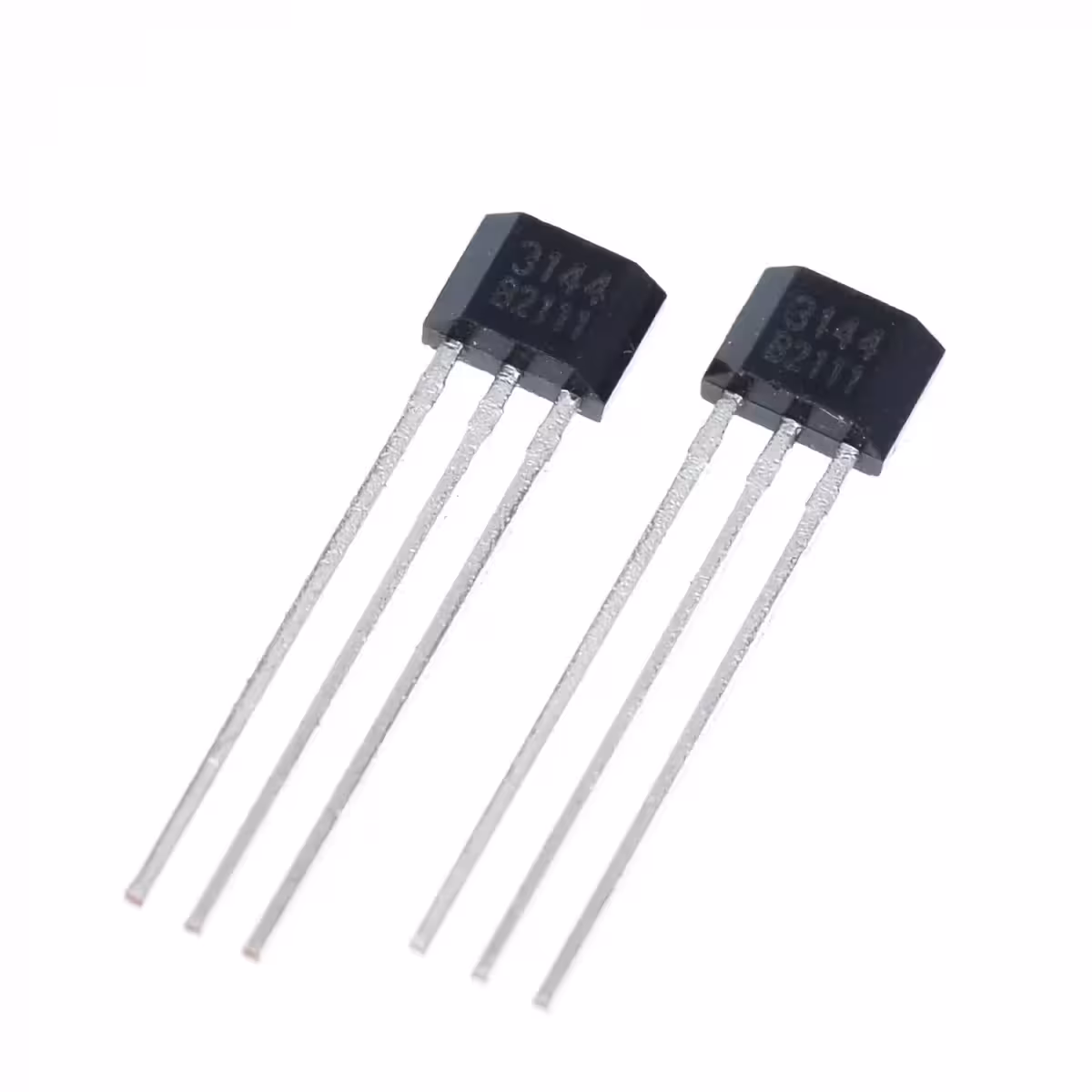

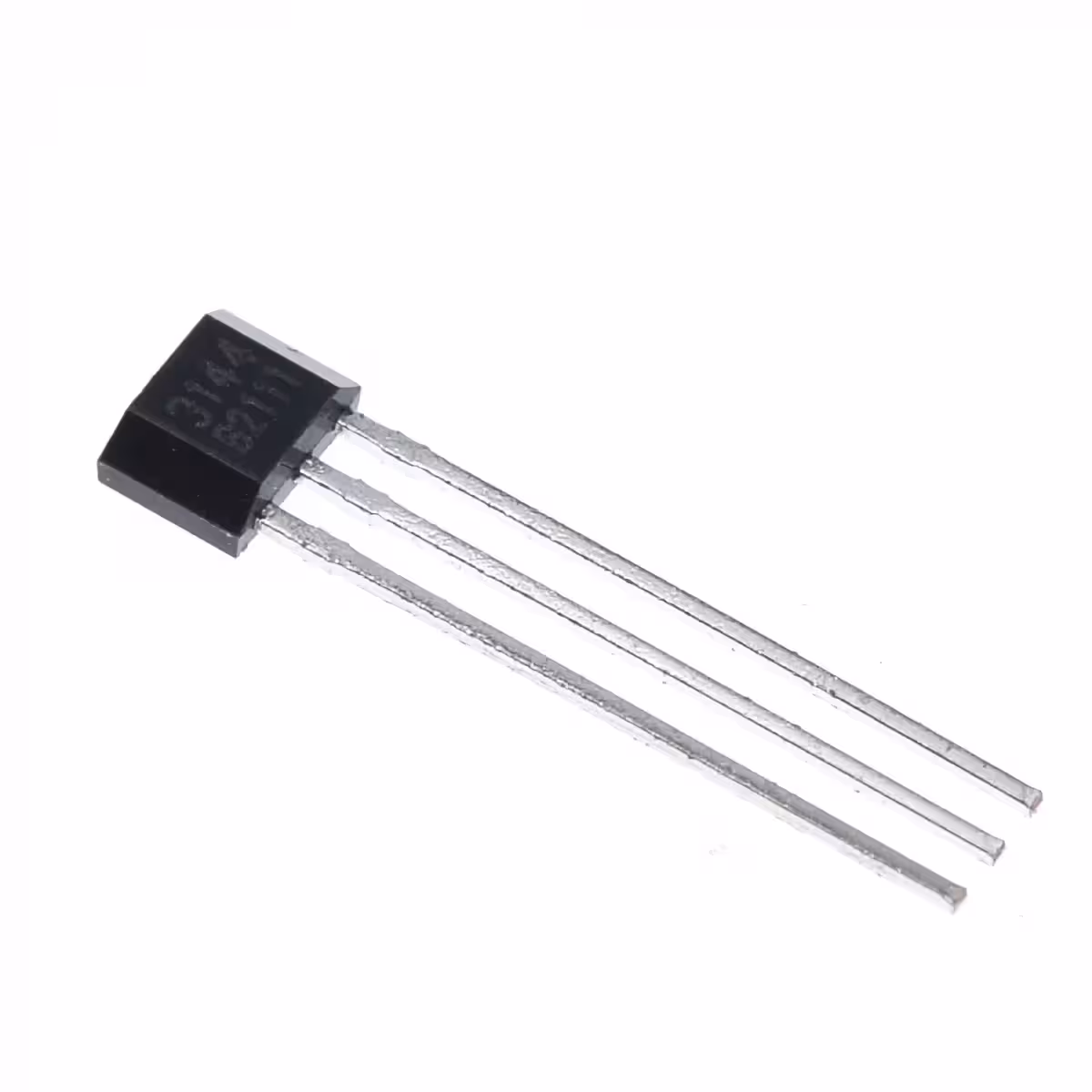

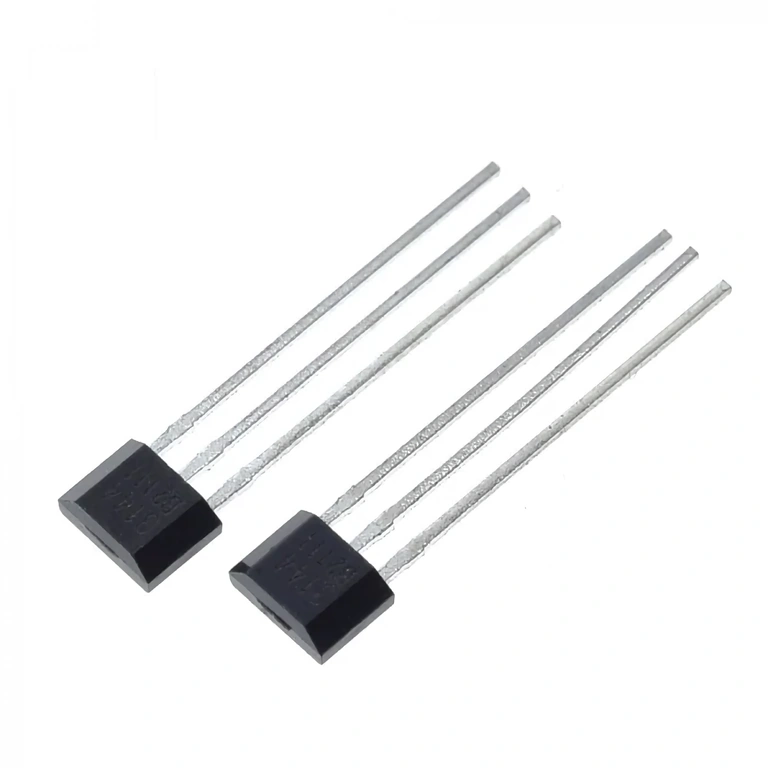

Bipolaire magnetische Hall-sensoren voor BLDC-motoren – Complete set van 3
Trilt je elektromotor bij het opstarten, maakt hij vreemde geluiden of weigert hij volledig dienst? De kans is groot dat de Hall-sensoren de boosdoener zijn. Deze set van 3 bipolaire magnetische Hall-sensoren is de ideale oplossing voor BLDC-motoren in e-bikes, elektrische steps, scooters en hoverboards. Zo hoef je niet direct de hele motor of controller te vervangen.
Let op: Deze set bevat 3 identieke sensoren, precies wat je nodig hebt om alle sensoren in een standaard 3-fase BLDC-motor in één keer te vervangen.
Waarom kiezen voor deze set? (De voordelen):
- Brede compatibiliteit — Directe vervanging voor modellen zoals A3144E, OH3144, Y3144, SS441A, 41F, OH41, SH41, SS41F, S41, SS49E, OH49E en 49E zonder aanpassingen.
- Bipolaire detectie — Reageert op magnetische velden in beide richtingen, wat schakelfouten voorkomt die trillingen of blokkades onder belasting veroorzaken.
- Plug-and-play montage — Voorzien van 3 standaard pinnen (VCC +5V, GND, Signaal) voor een eenvoudige aansluiting zonder ingewikkelde bedrading.
- Definitieve reparatie — Door alle 3 de sensoren tegelijk te vervangen, voorkom je dat je binnen korte tijd opnieuw met een defecte sensor komt te staan.
- Voordelige keuze — Bespaar aanzienlijk op de kosten in vergelijking met de aanschaf van een nieuwe motor of controller.
Details en werking
Elke sensor werkt op basis van het Hall-effect: de sensor detecteert de magnetische veldvariaties van de rotor en stuurt een digitaal signaal naar de controller. Zo weet de controller precies wanneer de fasen moeten worden geschakeld. Zonder deze informatie kan de motor niet soepel of zelfs helemaal niet starten.
Het uitgangssignaal varieert tussen 0V en 3.2V. De aansluiting op de motor verloopt via een 5-aderige stekker: 2 draden voor de voeding (+5V en GND) en 3 signaaldraden. Dit is de standaardconfiguratie voor 36V en 48V motoren in persoonlijke elektrische voertuigen.
Zo test je eenvoudig een verdachte sensor: Houd een magneet bij de sensor en meet met een multimeter de spanning op de signaalpin. Als de waarde niet varieert tussen 0V en ~3.2V, is de sensor defect en aan vervanging toe. Werken ze wel? Controleer dan de bedrading bij de motoruitgang en de status van de controller.
| Kenmerk | Specificatie |
|---|---|
| Type sensor | Magnetisch bipolair (Hall-effect) |
| Compatibele modellen | A3144E, OH3144, Y3144, SS441A, 41F, OH41, SH41, SS41F, S41, SS49E, OH49E, 49E |
| Voedingsspanning | +5V DC |
| Signaalspanning | 0V – 3.2V (digitaal) |
| Aantal pinnen per sensor | 3 (VCC, GND, Signaal) |
| Motoraansluiting | 5-aderige stekker (2 voeding + 3 signaal) |
| Geschikt voor | E-bike, elektrische step, e-scooter, hoverboard |
| Aantal in verpakking | 3 sensoren |
Inhoud van de verpakking
- 3x Bipolaire magnetische Hall-sensor (compatibel met A3144E, 41F, SS41F en equivalenten)
Veelgestelde vragen
Hoe weet ik of de Hall-sensoren defect zijn?
Klassieke symptomen zijn: de motor start niet, loopt schokkerig of blokkeert onder belasting. Doe de snelle test: houd een magneet bij elke sensor en meet de spanning op de signaalpin met een multimeter. Deze moet variëren tussen 0V en ~3.2V. Gebeurt er niets? Dan is de sensor defect.
Passen deze op mijn elektromotor?
Ja, als je motor gebruikmaakt van A3144, 41F, SS41F of een van de andere genoemde modellen, zijn deze sensoren direct compatibel. Dit geldt voor het overgrote deel van de 36V en 48V BLDC-motoren in e-bikes, steps en scooters.
Waarom alle 3 vervangen als er waarschijnlijk maar één kapot is?
De sensoren hebben allemaal hetzelfde aantal draaiuren en dezelfde slijtage. Als er één begeeft, zijn de andere twee vaak ook aan het einde van hun levensduur. Door ze allemaal te vervangen, voorkom je dat je binnen enkele weken opnieuw aan de slag moet.
Is technische kennis vereist voor de montage?
Je hoeft geen expert te zijn, maar je moet wel de behuizing van de motor openen. Maak voor de zekerheid foto’s van de bedrading voordat je iets loshaalt; dit bespaart je veel tijd bij het terugplaatsen. Er is geen speciaal gereedschap nodig; basis technische vaardigheden zijn voldoende.
