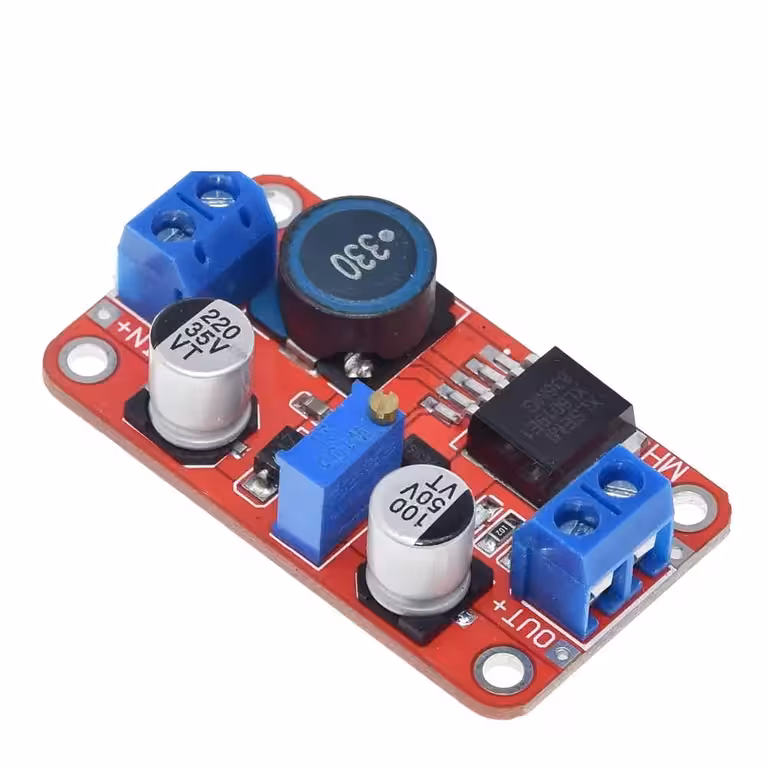

XL6019 DC-DC Boost Converter – Verhoog je voltage met minimaal verlies
Heb je een 3,7V accu en heb je stabiele 12V nodig? Of wil je de variabele spanning van een zonnepaneel optimaal benutten? De XL6019 DC-DC boost converter is de ideale oplossing. Deze module zet elke ingangsspanning tussen 3V en 35V om naar een instelbare uitgangsspanning van 5V tot 40V, met een indrukwekkende efficiëntie tot wel 94%. Zo voorkom je energieverlies en oververhitting bij normaal gebruik.
Let op: Dit is een step-up (boost) converter. De uitgangsspanning moet altijd hoger zijn dan de ingangsspanning. Zorg voor een minimaal verschil van 1,5V tussen de in- en uitgang voor een stabiele werking.
Waarom kiezen voor deze module? (Belangrijkste voordelen):
- Efficiëntie tot 94% — Slechts 6% energieverlies; blijft koel bij belastingen onder 10W, zelfs zonder koellichaam.
- Maximale stroom van 5A — Geschikt voor kleine motoren, LED-strips of meerdere modules tegelijk. Voor continu gebruik adviseren we onder de 2,5A te blijven zonder extra koeling.
- Ingang 3V–35V — Werkt perfect met een enkele LiPo-cel (3,7V), 2-3 AA-batterijen, zonnepanelen of een 12V/24V auto-accu.
- Nauwkeurige afstelling (±0,5%) — Hoge precisie bij zowel voltage als belasting, essentieel voor microcontrollers en gevoelige audiocircuits.
- Rimpelspanning onder 100mV — De schakelfrequentie van 220KHz houdt elektromagnetische ruis tot een minimum beperkt, waardoor interferentie met andere componenten wordt voorkomen.
- Ingebouwde beveiligingen — Voorzien van overstroom- en oververhittingsbeveiliging voor zowel de module als je aangesloten apparatuur.
- Compact formaat: 50×28×13mm — Eenvoudig in te bouwen in elke DIY-behuizing, draagbaar project of schakelpaneel.
Details en Prestaties
Het hart van deze module is de XL6019 chip, een PWM boost-controller met geïntegreerde power MOSFET. Dit ontwerp zorgt voor minder externe componenten, minder ruis en een efficiëntere conversie dan modules met een externe MOSFET. Dankzij de hoogwaardige spoel en SMD-componenten blijft de output-rimpel onder de 100mV, wat cruciaal is voor stabiele voeding van een Arduino, audio DAC of nauwkeurige sensoren.
De schakelfrequentie van 220KHz zorgt voor een snelle respons op belastingsvariaties. Werk je met vermogens boven de 10W? Monteer dan een koellichaam op de MOSFET en zorg voor voldoende ventilatie. De module is bestand tegen temperaturen van -40°C tot +85°C, waardoor hij ook geschikt is voor industriële of buitentoepassingen.
| Parameter | Waarde / Detail |
|---|---|
| Ingangsspanning | 3V – 35V (max. 40V) |
| Uitgangsspanning | 5V – 40V (max. 45V) |
| Maximale uitgangsstroom | 5A (continu aanbevolen: max. 2,5A zonder koeling) |
| Conversie-efficiëntie | Tot 94% |
| Schakelfrequentie | 220KHz |
| Output rimpelspanning | < 100mV |
| Voltage nauwkeurigheid | ±0,5% |
| Belasting nauwkeurigheid | ±0,5% |
| Beveiligingen | Overstroom, oververhitting |
| Bedrijfstemperatuur | -40°C ~ +85°C |
| Afmetingen | 50mm × 28mm × 13mm |
| Type convertor | Boost (Step-Up) DC-DC |
Gebruiksaanwijzing
- Voeding aansluiten: Sluit een DC-spanning tussen 3V en 35V aan op de ingangsklemmen (IN+ en IN–). Het indicatie-LEDje bevestigt dat de module onder spanning staat.
- Uitgang meten: Sluit een digitale multimeter aan op de uitgangsklemmen (OUT+ en OUT–) voordat je de verbruiker aansluit om het huidige voltage te controleren.
- Voltage instellen: Draai aan de potentiometer om het voltage aan te passen. Met de klok mee verhoog je het voltage, tegen de klok in verlaag je het. Doe dit voorzichtig en houd de multimeter in de gaten.
- Spanningsverschil: Zorg er altijd voor dat de ingestelde uitgangsspanning minimaal 1,5V hoger is dan de ingangsspanning voor een stabiele werking.
- Belasting aansluiten: Zodra het gewenste voltage is bereikt, kun je de verbruiker aansluiten. Gebruik bij vermogens boven 10W een koellichaam op de MOSFET.
Inhoud van de verpakking
- 1x XL6019 DC-DC Boost Converter Module
Veelgestelde vragen
Kan ik deze module gebruiken om 12V te maken van een 5V accu?
Ja, dat kan. Houd er rekening mee dat bij een efficiëntie van ~90%, een verbruik van 1A bij 12V resulteert in ongeveer 2,5A aan de 5V-ingang. Zorg dat je 5V-bron voldoende stroom kan leveren.
Is deze module geschikt voor het opladen van Li-Ion accu’s?
De module kan het juiste voltage leveren (bijv. 4,2V of 8,4V), maar bevat geen ingebouwde laadregelaar (BMS). Gebruik altijd een specifieke laadmodule (zoals een TP4056) achter deze converter; laad accu’s nooit direct op zonder beveiliging.
Werkt dit goed met zonnepanelen?
Zeker, dit is een veelvoorkomende toepassing. De module zet de variabele spanning van het zonnepaneel (3V-35V) om naar een vaste spanning voor het opladen van accu’s of het voeden van apparaten, zelfs als de zonkracht varieert.
Waarom schommelt het voltage bij hoge belasting?
Bij stromen richting de 5A kan de rimpel toenemen. Plaats een elektrolytische condensator van 470–1000µF aan de uitgang en monteer een koellichaam op de MOSFET. Voor maximale stabiliteit adviseren we de stroom onder de 2,5A te houden bij passieve koeling.
Werkt de module ook met een enkele 3,7V LiPo-cel?
Ja, de minimale ingangsspanning is 3V, dus een LiPo-cel van 3,7V (nominaal) werkt uitstekend. Dit geldt ook voor 2 of 3 AA/AAA-batterijen in serie.
