Instelbare AC-stroomsensor 0.2–30A – contactloze bewaking zonder externe voeding

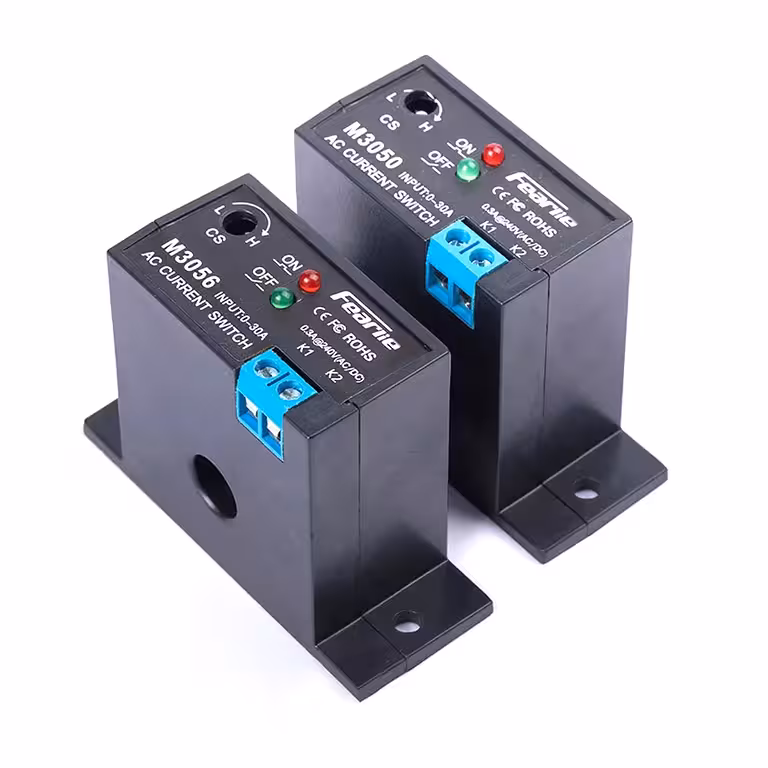

Wilt u precies weten wanneer er stroom door een circuit loopt bij een motor, pomp of omvormer, zonder draden door te knippen of een extra voeding aan te sluiten? De M3050/M3056 stroomdetectiemodule is binnen enkele minuten geïnstalleerd: haal de stroomkabel door de opening van Ø10 mm en de sensor doet de rest.
Let op: De uitgang van de module is een stuursignaal (max. 0.3A / 240V AC/DC) bedoeld voor automatisering, geen vermogensschakeling. De bewaakte geleider hoeft niet te worden doorgeknipt; deze wordt simpelweg door de opening van de sensor geleid.
Waarom kiezen voor dit model? (Belangrijkste voordelen):
- Instelbare drempelwaarde 0.2–30A — Geschikt voor uiteenlopende toepassingen, van verlichtingscircuits tot industriële motoren.
- Zelfvoedend via magnetisch veld — Geen externe voeding nodig; dit bespaart bedrading en houdt uw schakelkast overzichtelijk.
- Elektronische schakeling zonder bewegende delen — Geen mechanische slijtage, wat zorgt voor een vrijwel onbeperkt aantal schakelcycli.
- Volledige galvanische scheiding — Het bewaakte circuit en het stuurcircuit zijn volledig gescheiden, wat uw PLC of alarmsysteem optimaal beschermt.
- Hoge nauwkeurigheid en overbelastingscapaciteit — Met een afwijking van minder dan 1% en 100% overbelastingscapaciteit mist u geen stroompieken en is de sensor bestand tegen zware motorstarts.
- Brandvertragende PC-behuizing — Bestand tegen vlammen en temperaturen tussen -20°C en +55°C, ideaal voor industriële schakelkasten of beschermde buitenopstellingen.
Details en Prestaties
De sensor werkt als een stroomtransformator met ringkern: de bewaakte geleider fungeert als primaire wikkeling, terwijl de opgewekte energie direct het interne circuit voedt — zonder batterijen of 24V-hulpvoeding. De drempelwaarde is nauwkeurig in te stellen via een geïntegreerde potentiometer over het gehele bereik van 0.2–30A. De uitgang van 0.3A / 240V AC of DC is krachtig genoeg om een hulprelais, PLC-ingang of alarmmodule aan te sturen. Dankzij het brede bedrijfstemperatuurbereik tot +55°C is de sensor uitermate geschikt voor compacte schakelkasten.
| Parameter | Waarde / Detail |
|---|---|
| Beschikbare modellen | M3050 (NO), M3056 (NC) |
| Detectiebereik | 0.2 – 30A AC |
| Type uitgangscontact | NO (M3050) / NC (M3056) |
| Uitgangscapaciteit | 0.3A max. / 240V AC of DC |
| Meetprincipe | Magnetische inductie (ringkerntransformator) |
| Voeding | Zelfvoedend via magnetisch veld |
| Opening voor geleider | Ø 10 mm |
| Vertraging | < 1% |
| Toegestane overbelasting | 100% |
| Bedrijfstemperatuur | -20°C … +55°C |
| Materiaal behuizing | Brandvertragend PC (polycarbonaat) |
| Typische toepassingen | Motoren, pompen, compressoren, PV, UPS, schakelkasten |
Installatie en Gebruik
- Leid de bewaakte geleider (fasedraad, één enkele draad) door de opening van Ø10 mm. Het is niet nodig om de kabel door te knippen of aan te passen.
- Sluit de uitgang van de module (signaalklemmen) aan op uw stuurcircuit: PLC, hulprelais, alarmsysteem of andere belasting van max. 0.3A / 240V.
- Schakel het bewaakte circuit in op de gewenste minimale belasting en draai de potentiometer langzaam met de klok mee totdat het relais schakelt.
- Controleer de werking: bij de M3050 (NO) sluit de uitgang wanneer de stroom de drempelwaarde overschrijdt; bij de M3056 (NC) opent de uitgang bij overschrijding.
- Test bij nominale belasting van de apparatuur om te bevestigen dat de drempelwaarde correct is ingesteld en er geen valse meldingen optreden.
Inhoud van de verpakking
- 1 x Stroomdetectiemodule M3050 (NO) of M3056 (NC) — afhankelijk van uw keuze
Veelgestelde vragen
Wat is het verschil tussen de M3050 en de M3056?
De M3050 heeft een Normaliter Open (NO) contact: het circuit sluit wanneer de stroom de drempelwaarde overschrijdt. De M3056 heeft een Normaliter Gesloten (NC) contact: het circuit opent bij overschrijding. Kies het model dat past bij de logica van uw automatisering.
Is een externe voeding vereist?
Nee. De module is zelfvoedend dankzij het magnetische veld van de bewaakte geleider. Er zijn geen extra voedingsdraden nodig.
Kan ik gelijkstroom (DC) bewaken met deze sensor?
Nee. De sensor detecteert uitsluitend wisselstroom (AC) via magnetische inductie. De uitgang kan wel zowel AC als DC schakelen (max. 0.3A / 240V), maar de bewaakte stroom moet AC zijn.
Kan deze sensor worden gebruikt voor een 3-fasen motor?
Ja. Leid één enkele fasedraad door de opening van de sensor. Voor volledige 3-fasen bewaking gebruikt u drie onafhankelijke modules, één per fase.
Wat is de maximale diameter van de kabel die door de sensor past?
De opening heeft een diameter van Ø 10 mm. Zorg ervoor dat de gehele kabel, inclusief isolatie, door deze opening past.
Is deze sensor geschikt voor PV-systemen of UPS?
Ja, mits het bewaakte circuit AC is — bijvoorbeeld de uitgang van een omvormer of UPS. De sensor wordt veelvuldig toegepast in schakelkasten, PV-installaties en industriële systemen voor verbruiksmonitoring en overbelastingsbeveiliging.
