Digitale status- en batterijniveau-indicator met voltmeter en percentageweergave voor Li-ion en LiFePO4 batterijen 12V, 24V, 36V, 48V, 60V en 72V, compatibel met elektrische fietsen, steps en scooters.
Productoverzicht

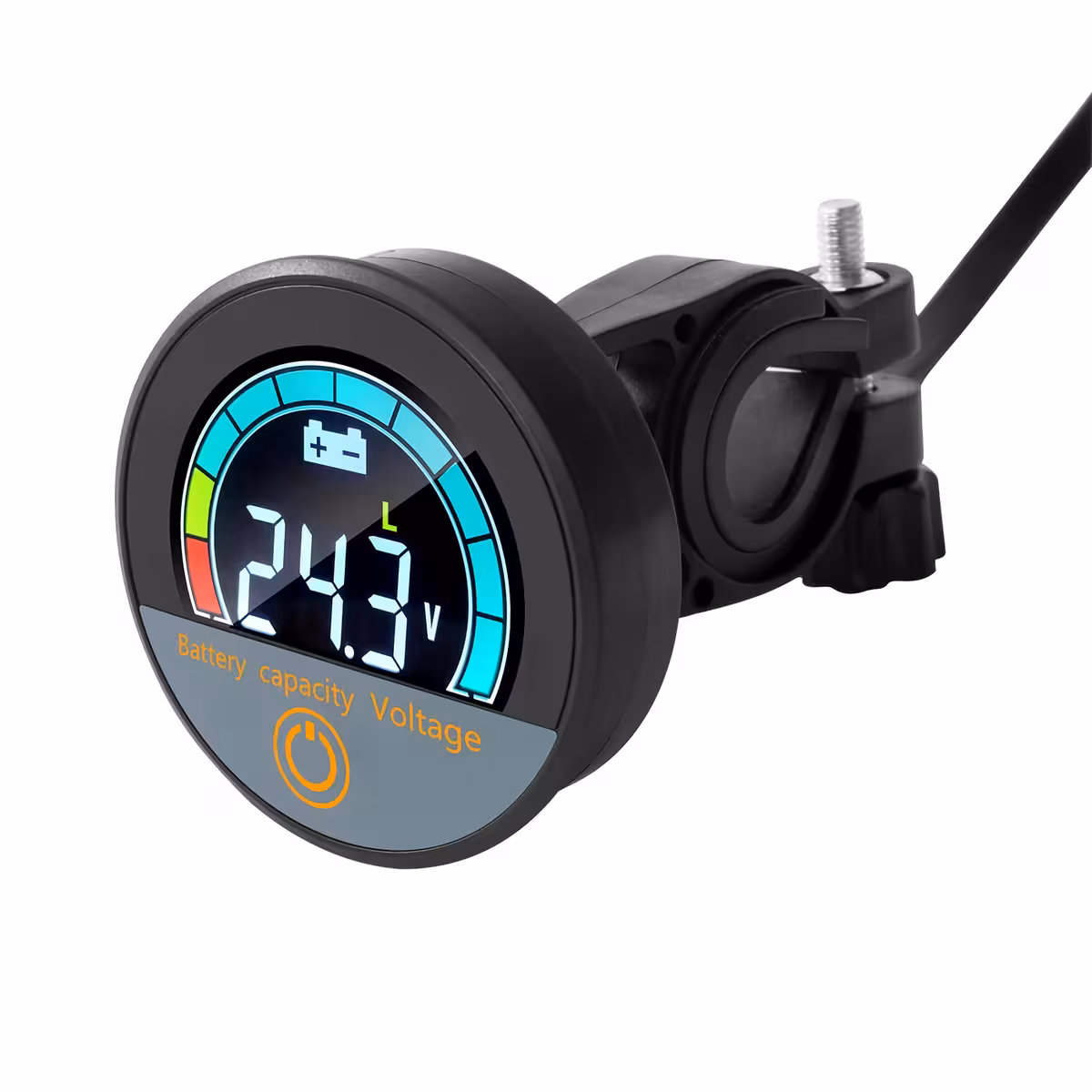

De digitale DC-cirkelindicator 7–100V is een multifunctionele voltmeter en batterijcapaciteitsmonitor, ideaal voor elektrische fietsen, steps, elektrische scooters, evenals auto- of industriële toepassingen. Het brede-kijkhoekkleurenscherm (LCD) maakt een duidelijke aflezing van spanning en batterijpercentage mogelijk.
Belangrijkste kenmerken
- Meetbereik: DC 7–100V
- Display: LCD-kleurenscherm, brede kijkhoek, meerdere modi (spanning / percentage)
- Stroomverbruik: ~15 mA
- Batterijcompatibiliteit: Li-ion, LiFePO4, lood-zuur
- Slimme functies: celnummer instellen, minimum- en maximumspanning instellen, low-voltage waarschuwing
- Geheugen: behoudt instellingen na uitschakeling
Preset-modi en batterijtypen
Batterijtype
Preset-modus
Waardenbereik
Li-ion
L03–L20
Voor batterij 12V → L04, 24V → L07, 36V → L10, 48V → L13, 52V → L14, 60V → L16, 72V → L20
Lood-zuur
P12–P84
Kies direct de spanning: 12V, 24V, 36V, 48V, 60V, 72V, 84V
LiFePO4
F03–F24
Voor batterij 12V → F04, 24V → F08, 36V → F12, 48V → F15, 60V → F19, 72V → F22
Aangepaste modus
Minimum / maximum spanning instellen
Volledig opgeladen spanning en ontladingsspanning
Belangrijkste functies en navigatie
- Op het hoofdscherm schakelt een korte druk tussen spanningsweergave, batterijpercentage en temperatuur.
- Dubbelklik schakelt tussen normale weergave en laag-energie scherm.
- Lange druk van 2 seconden gaat naar de instellingenmodus of keert terug naar het hoofdscherm.
- Low-voltage functie: het batterijsymbool knippert als het percentage onder 10% daalt.
- Geheugen: behoudt instellingen na uitschakeling.
Exacte instellingen
Parameter
Waarden
Instructies
Selecteer Li-ion batterijtype (L)
L03 → L20
Lange druk van 2s op het hoofdscherm → kies gewenste cel → bevestig 2s → keert terug naar hoofdscherm
Selecteer LiFePO4 batterijtype (F)
F03 → F24
Lange druk van 2s → kies cel → bevestig 2s → keert terug naar hoofdscherm
Selecteer Lood-zuur batterijtype (P)
P12, 24, 36, 48, 60, 72, 84
Lange druk van 2s → korte druk om spanning te kiezen → bevestig 2s → keert terug naar hoofdscherm
Minimumspanning (Lo-V)
Handmatig instelbaar
Lange druk van 2s → kies waarde → bevestig 2s → vervolg instellingen
Maximumspanning (Hi-V)
Handmatig instelbaar (volledig opgeladen spanning)
Lange druk van 2s → kies waarde → bevestig 2s → keert terug naar hoofdscherm
Batterijpercentage weergave
ON-% / OF-%
Lange druk van 2s → kies ON-% voor weergave of OF-% om te verbergen → bevestig 2s
Achtergrondverlichting
B-0 (permanent) → B-9 (timeout 10–90s)
Lange druk van 2s → korte druk om B-0 → B-9 te selecteren → bevestig 2s
Praktische tips
- Zorg ervoor dat u het juiste batterijtype selecteert voor een nauwkeurige percentageweergave.
- Gebruik de achtergrondverlichting met mate om energie te besparen.
- Controleer regelmatig de Lo-V en Hi-V waarden om de batterij te beschermen.
Pakketinhoud
- 1 × Digitale DC-cirkelindicator 7–100V
- 1 × Aansluitkabel
- Set schroeven en pakking voor montage
Productvideo
Fotogalerij
Productoverzicht
De digitale DC-cirkelindicator 7–100V is een multifunctionele voltmeter en batterijcapaciteitsmonitor, ideaal voor elektrische fietsen, steps, elektrische scooters, evenals auto- of industriële toepassingen. Het brede-kijkhoekkleurenscherm (LCD) maakt een duidelijke aflezing van spanning en batterijpercentage mogelijk.
Belangrijkste kenmerken
- Meetbereik: DC 7–100V
- Display: LCD-kleurenscherm, brede kijkhoek, meerdere modi (spanning / percentage)
- Stroomverbruik: ~15 mA
- Batterijcompatibiliteit: Li-ion, LiFePO4, lood-zuur
- Slimme functies: celnummer instellen, minimum- en maximumspanning instellen, low-voltage waarschuwing
- Geheugen: behoudt instellingen na uitschakeling
Preset-modi en batterijtypen
| Batterijtype | Preset-modus | Waardenbereik |
|---|---|---|
| Li-ion | L03–L20 | Voor batterij 12V → L04, 24V → L07, 36V → L10, 48V → L13, 52V → L14, 60V → L16, 72V → L20 |
| Lood-zuur | P12–P84 | Kies direct de spanning: 12V, 24V, 36V, 48V, 60V, 72V, 84V |
| LiFePO4 | F03–F24 | Voor batterij 12V → F04, 24V → F08, 36V → F12, 48V → F15, 60V → F19, 72V → F22 |
| Aangepaste modus | Minimum / maximum spanning instellen | Volledig opgeladen spanning en ontladingsspanning |
Belangrijkste functies en navigatie
- Op het hoofdscherm schakelt een korte druk tussen spanningsweergave, batterijpercentage en temperatuur.
- Dubbelklik schakelt tussen normale weergave en laag-energie scherm.
- Lange druk van 2 seconden gaat naar de instellingenmodus of keert terug naar het hoofdscherm.
- Low-voltage functie: het batterijsymbool knippert als het percentage onder 10% daalt.
- Geheugen: behoudt instellingen na uitschakeling.
Exacte instellingen
| Parameter | Waarden | Instructies |
|---|---|---|
| Selecteer Li-ion batterijtype (L) | L03 → L20 | Lange druk van 2s op het hoofdscherm → kies gewenste cel → bevestig 2s → keert terug naar hoofdscherm |
| Selecteer LiFePO4 batterijtype (F) | F03 → F24 | Lange druk van 2s → kies cel → bevestig 2s → keert terug naar hoofdscherm |
| Selecteer Lood-zuur batterijtype (P) | P12, 24, 36, 48, 60, 72, 84 | Lange druk van 2s → korte druk om spanning te kiezen → bevestig 2s → keert terug naar hoofdscherm |
| Minimumspanning (Lo-V) | Handmatig instelbaar | Lange druk van 2s → kies waarde → bevestig 2s → vervolg instellingen |
| Maximumspanning (Hi-V) | Handmatig instelbaar (volledig opgeladen spanning) | Lange druk van 2s → kies waarde → bevestig 2s → keert terug naar hoofdscherm |
| Batterijpercentage weergave | ON-% / OF-% | Lange druk van 2s → kies ON-% voor weergave of OF-% om te verbergen → bevestig 2s |
| Achtergrondverlichting | B-0 (permanent) → B-9 (timeout 10–90s) | Lange druk van 2s → korte druk om B-0 → B-9 te selecteren → bevestig 2s |
Praktische tips
- Zorg ervoor dat u het juiste batterijtype selecteert voor een nauwkeurige percentageweergave.
- Gebruik de achtergrondverlichting met mate om energie te besparen.
- Controleer regelmatig de Lo-V en Hi-V waarden om de batterij te beschermen.
Pakketinhoud
- 1 × Digitale DC-cirkelindicator 7–100V
- 1 × Aansluitkabel
- Set schroeven en pakking voor montage
Productvideo
Fotogalerij
