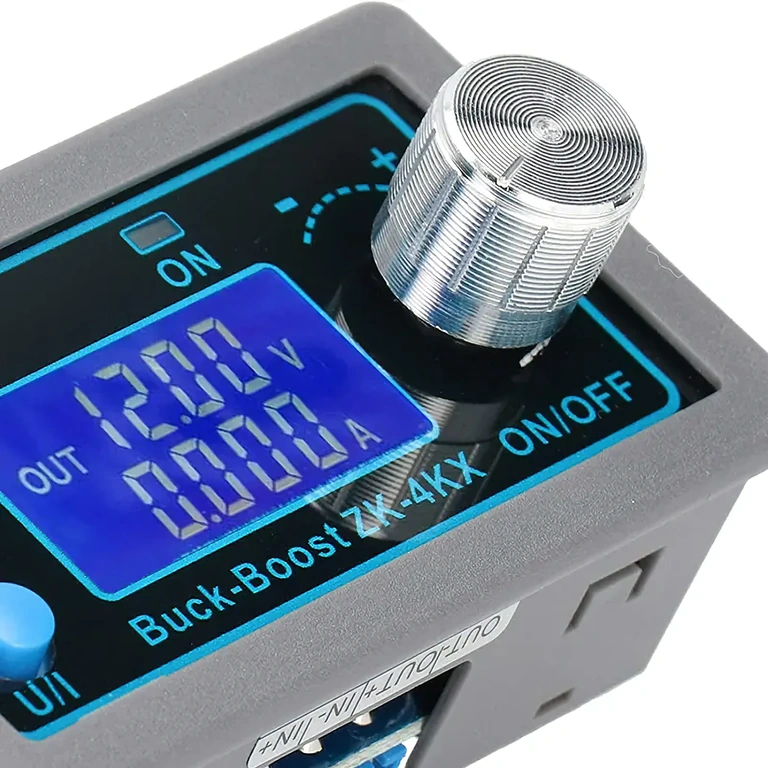

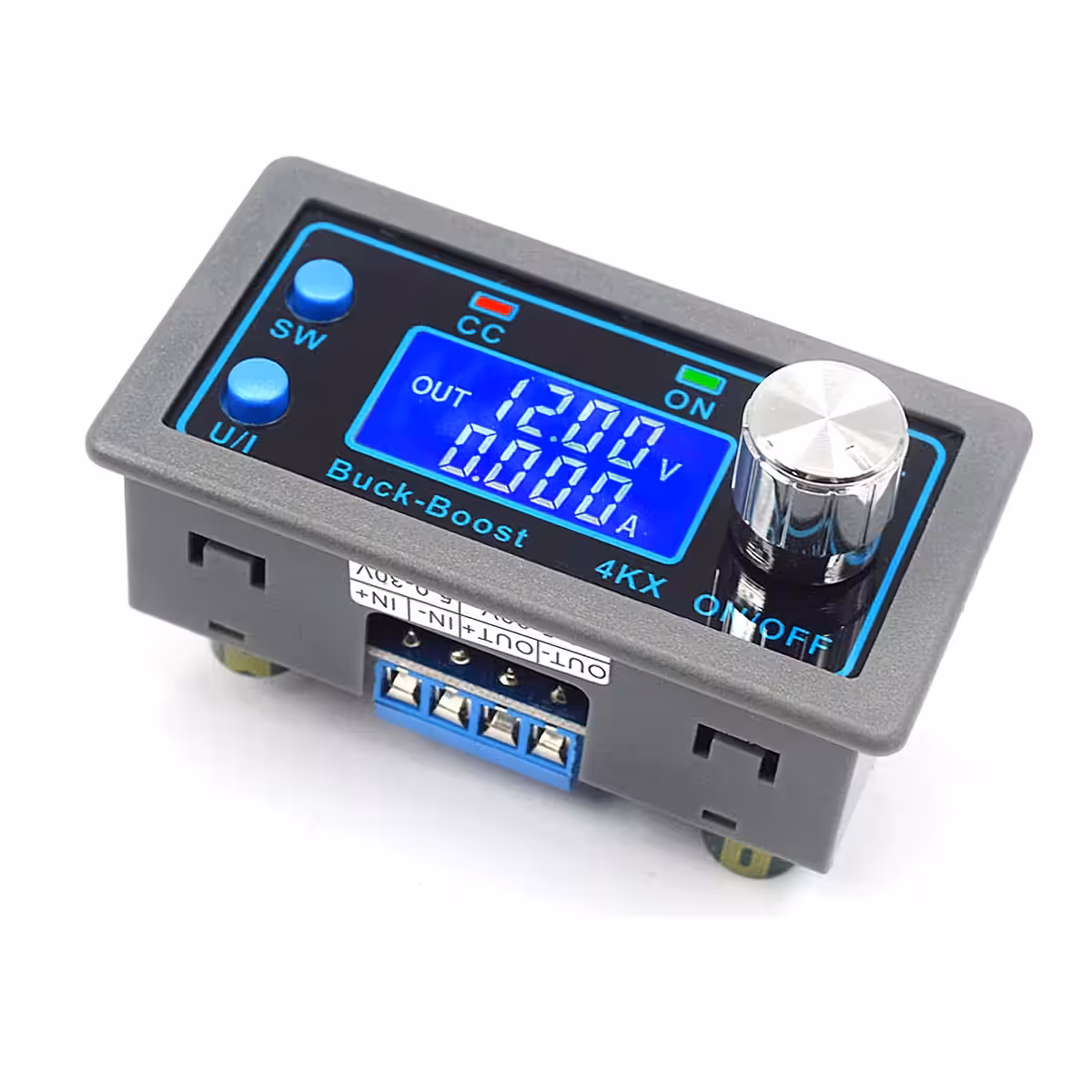

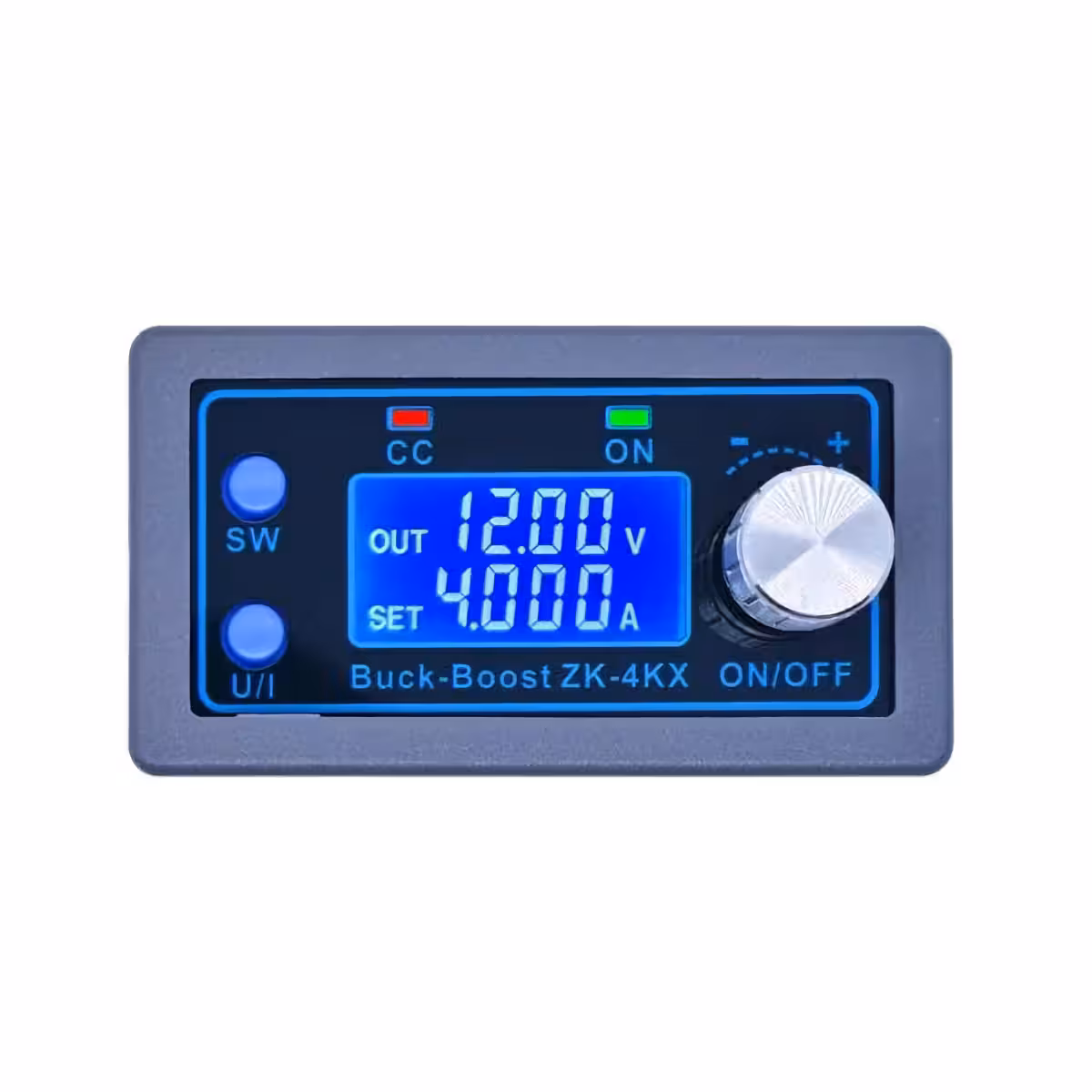

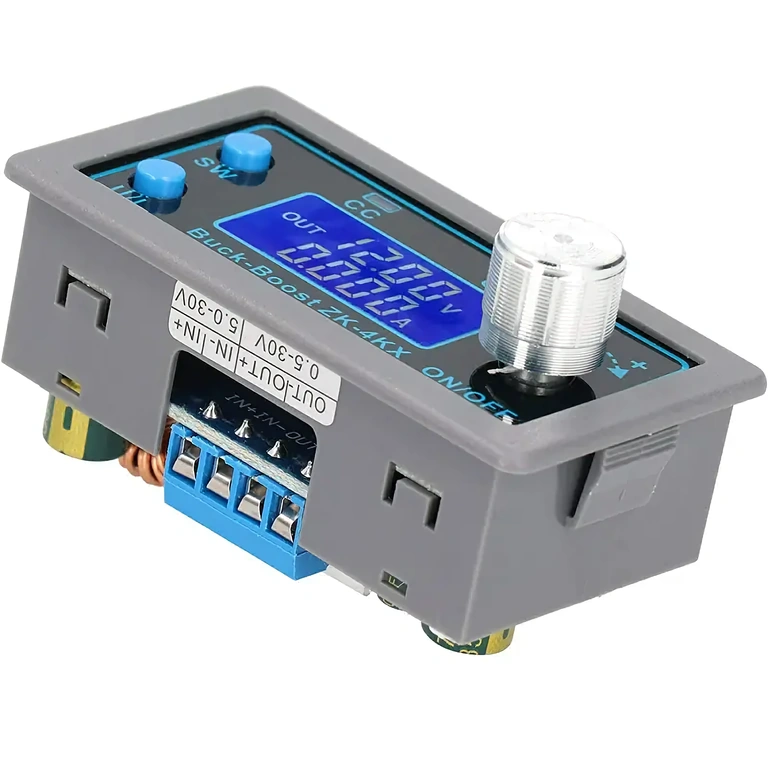

Laboratoriumvoeding 30V 4A Step Up Down DC-DC – verstelbare spanning en stroom, stabiele DC

Laboratoriumvoeding 30V 4A is een DC-DC step-up en step-down module, waarmee de uitgangsspanning en stroom nauwkeurig kunnen worden ingesteld. Ideaal voor elektronische projecten, het voeden van apparaten die gelijkstroom met variabele waarden vereisen en het testen van componenten. Met een breed bereik aan ingangsspanning (5-30V) en uitgangsspanning (0,5-30V) biedt deze voeding grote flexibiliteit en stabiele prestaties.

Gedetailleerde technische specificaties

Functies en stapsgewijze bediening

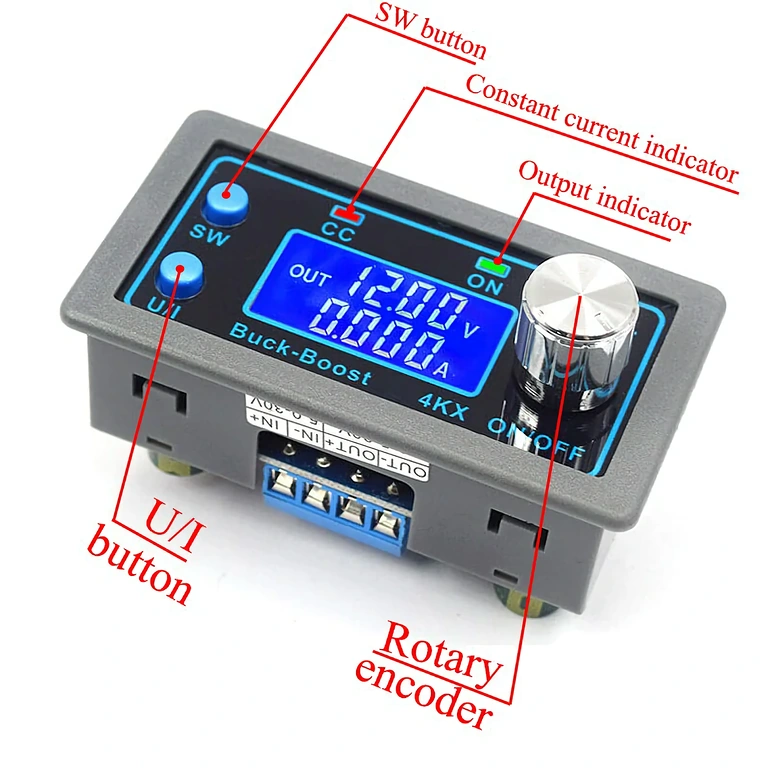

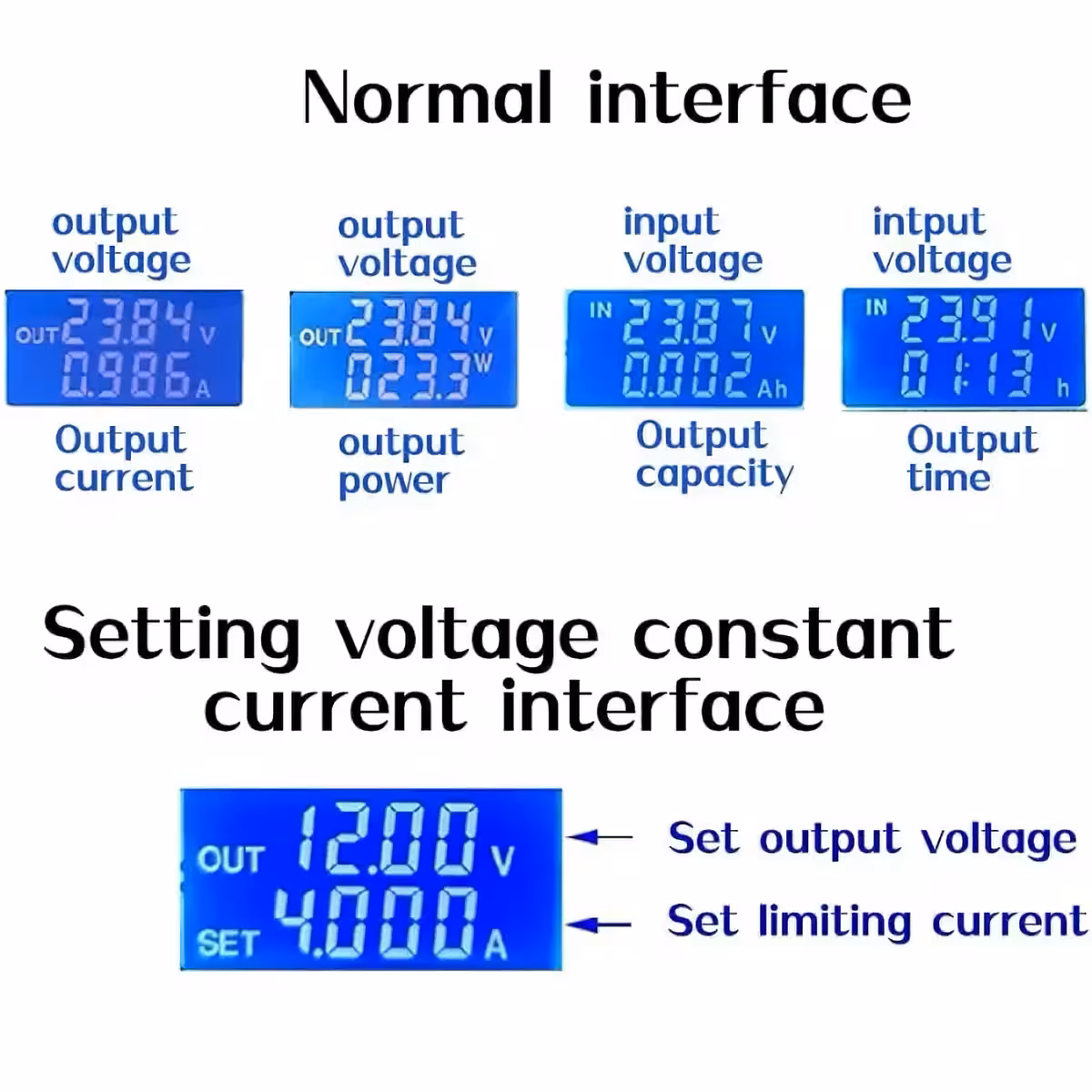

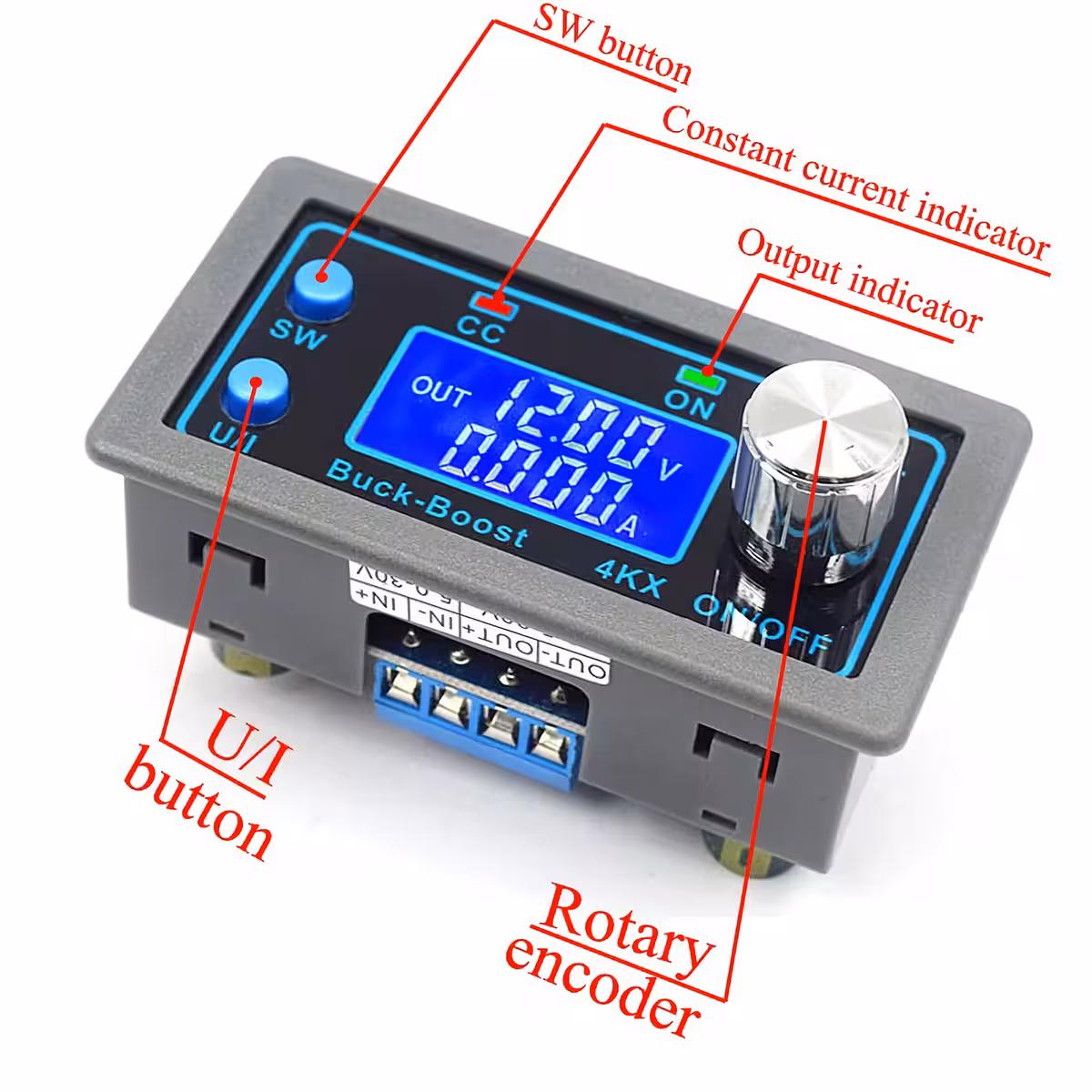

1. Weergaveparameters schakelen: In de normale modus, druk op de SW knop om de display te schakelen tussen spanning (V), stroom (A), vermogen (W), capaciteit (Ah) en tijd (h). Houd de SW knop ingedrukt om te schakelen tussen ingangsspanning (IN) en uitgangsspanning (OUT).
2. Instellen van de uitgangsspanning: Druk op de U/I knop om het menu voor instellen van de constante spanning te openen. Het wijzigbare cijfer knippert. Draai de encoder links of rechts om de hoofd- en decimale waarde aan te passen. Druk kort op de encoder om het geselecteerde cijfer te wijzigen. Dubbelklik op U/I of wacht 10 seconden om het menu te verlaten.
3. Instellen van de maximale constante stroom: Vanuit de normale modus, druk op U/I om de maximale constante uitgangsstroom in te stellen. Pas de waarde aan met de rotary encoder zoals bij de spanning.
4. Standaard ON/OFF-status configureren: Houd de U/I knop ingedrukt om te kiezen of de uitgang van de module standaard ingeschakeld (OPEN ON) of uitgeschakeld (OPEN OFF) wordt bij inschakelen van de voeding.

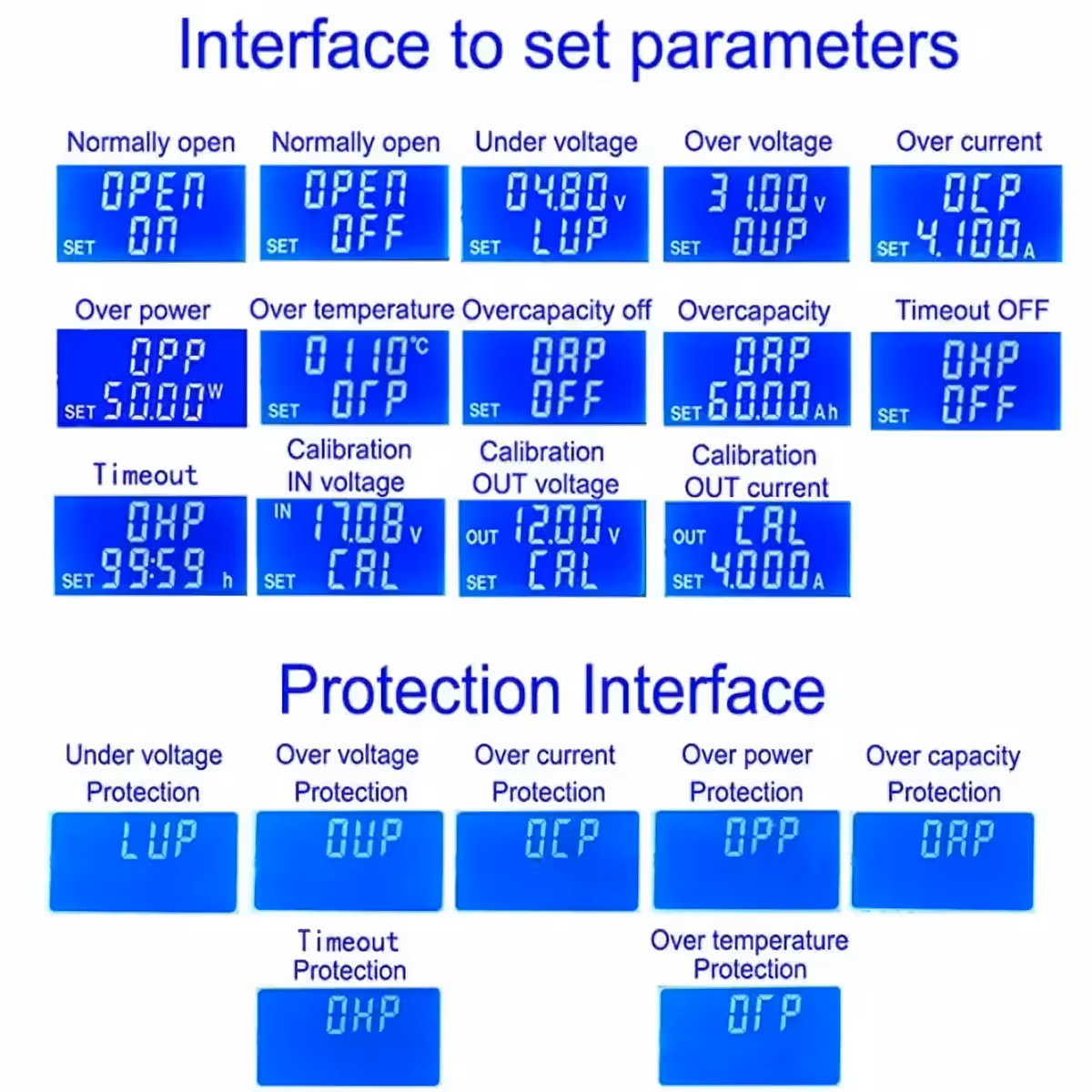

5. Instellen van beschermingen en drempels: Houd U/I ingedrukt om het menu voor beschermingsparameters te openen. Gebruik SW om de gewenste bescherming te selecteren: LUP (onderspanning), OUP (overspanning), OCP (overstroom), OPP (oververmogen), OAP (overcapaciteit), OHP (vertragingstijd), OTP (overtemperatuur). Stel de drempels in en schakel de beschermingen aan/uit naar wens.
6. Kalibratie van spanning en stroom: Druk op U/I om de kalibratie-interface (CAL) te openen. Hier kunt u de ingangsspanning, uitgangsspanning en stroom nauwkeurig kalibreren voor optimale resultaten en verhoogde nauwkeurigheid.

Belangrijke veiligheidswaarschuwingen

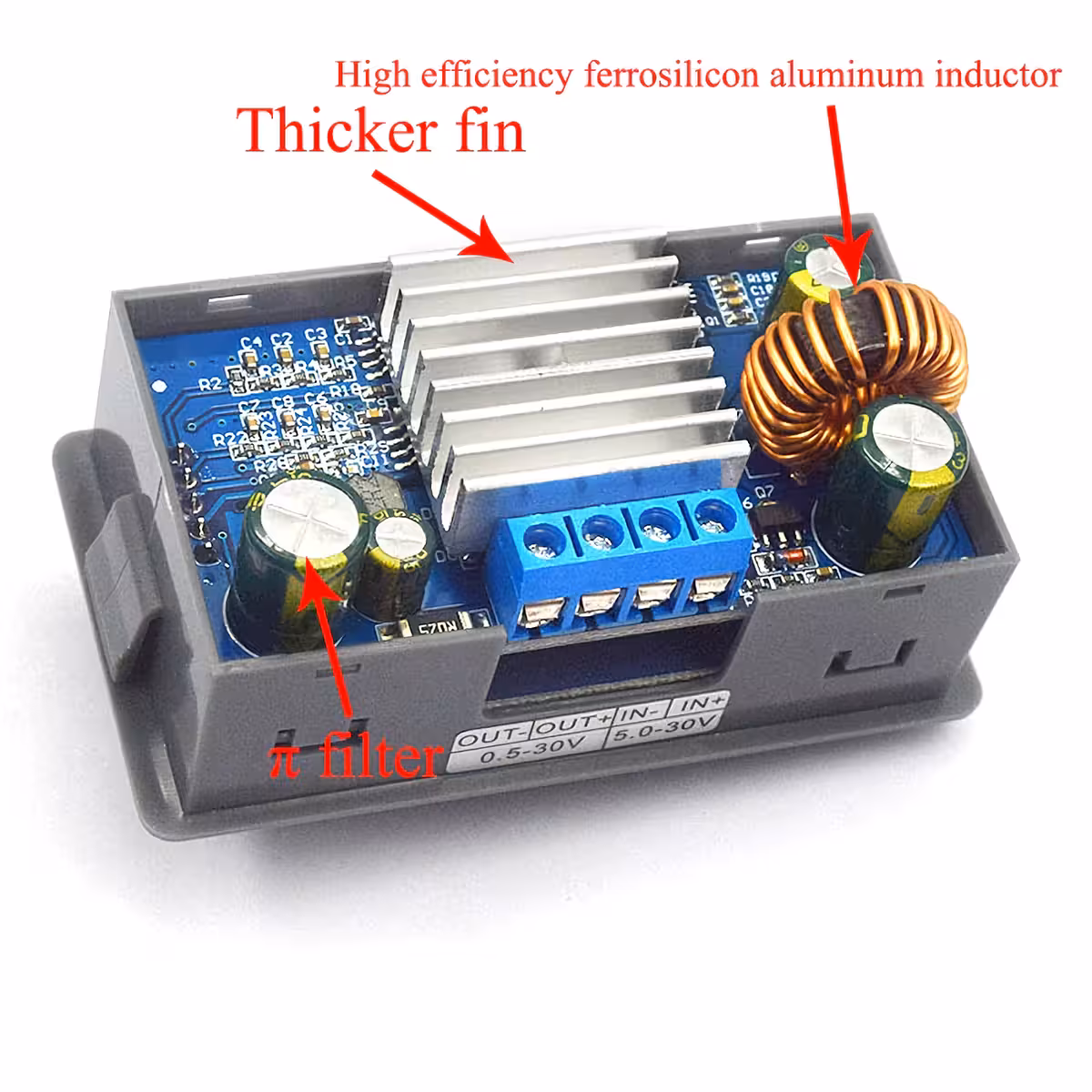

Voor optimale en veilige werking, zorg ervoor dat de ingangsspanning hoger is dan 8V om het maximale vermogen te bereiken. Bij 5V ingang is het maximale vermogen ongeveer 15W. Bij gebruik van stromen boven 3A of vermogen boven 35W, wordt aanbevolen een ventilator te gebruiken voor extra koeling om oververhitting te voorkomen.

De module heeft automatische onderspanningsbeveiliging met een standaarddrempel van 4,8V; de uitgang wordt automatisch uitgeschakeld als de spanning onder dit niveau daalt. Let op de spanning op de ingangskabel, vooral bij hoge stromen, om het risico op elektrische schokken te vermijden.
