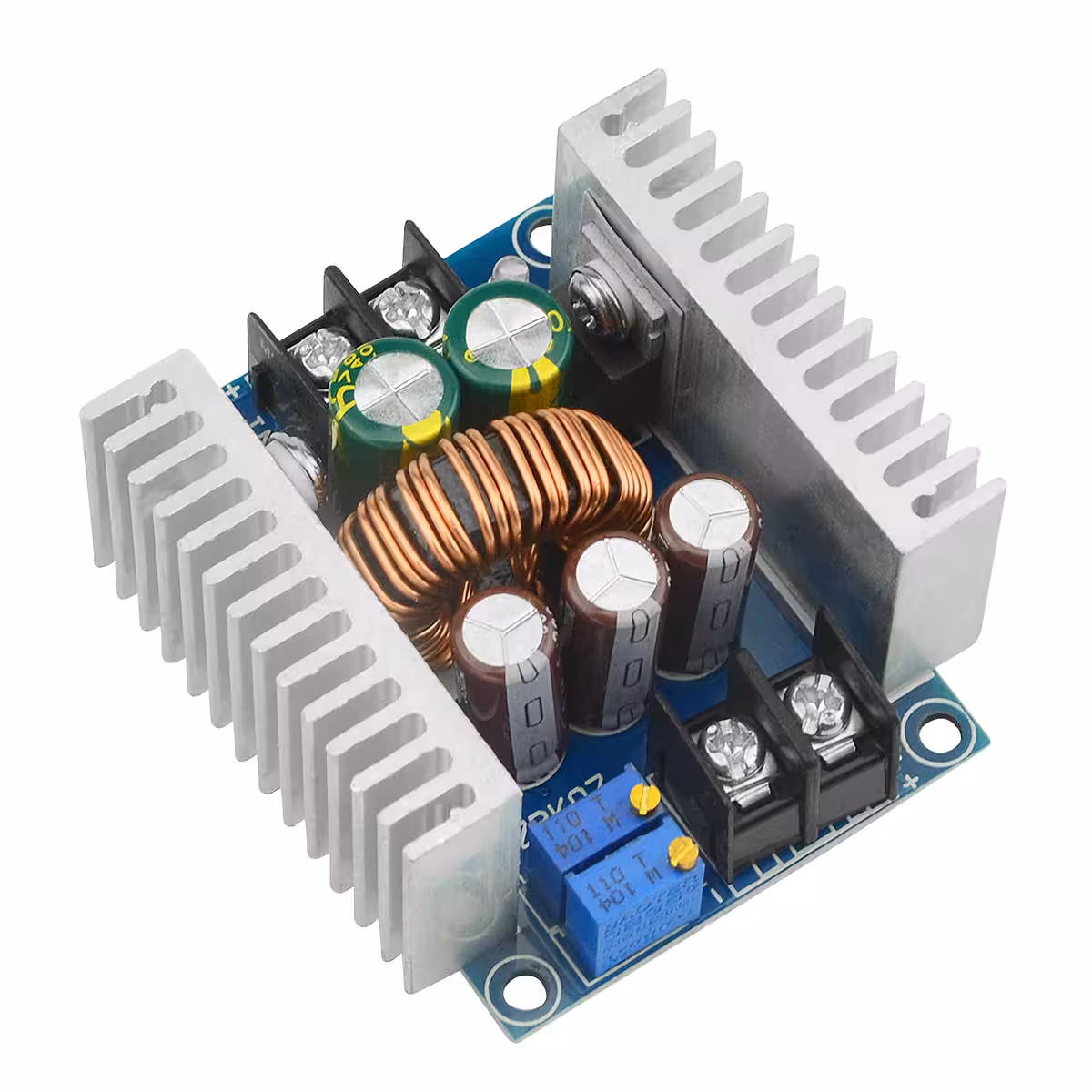

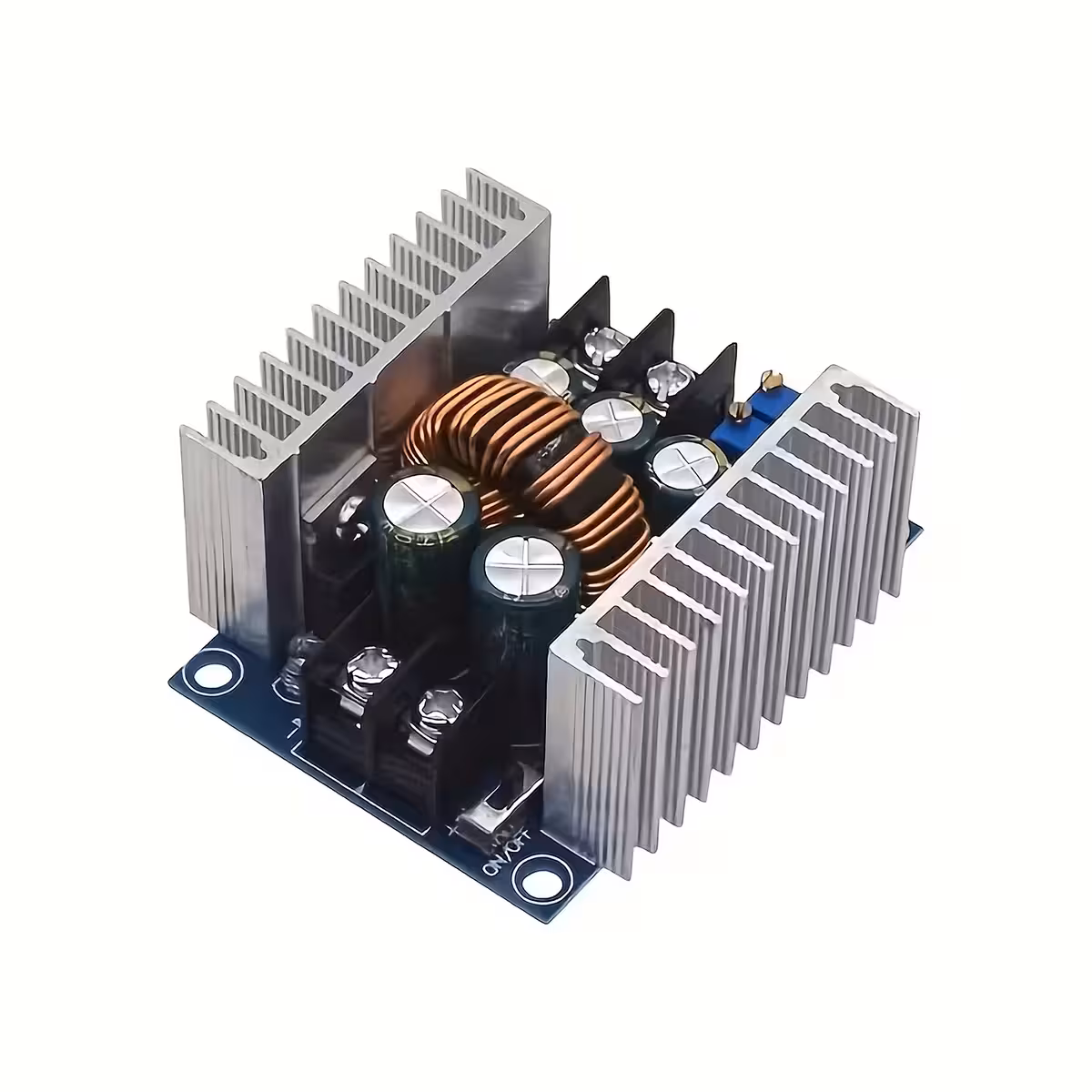

Step Down 20A 300W – DC-DC Spanningsregelaar 6–40V → 1,2–36V, CC/CV Module

Deze 20A 300W step down module (DC-DC spanningsverlager) is ontworpen voor nauwkeurige en efficiënte regeling van spanning en stroom tussen Input 6–40V en Output 1.2–36V. Hij werkt in CC/CV-modus (Constant Current / Constant Voltage) en biedt essentiële beschermingen voor industriële toepassingen, hobbygebruik en elektronica reparaties. De module integreert dual MOSFET 75V/80A en low ESR condensatoren voor stabiliteit en een efficiëntie tot 95–96% (bijvoorbeeld 24V→12V bij 20A).

Belangrijkste voordelen

• Hoge vermogens: tot 300W (20A MAX, aanbevolen tot 15A voor continu gebruik).

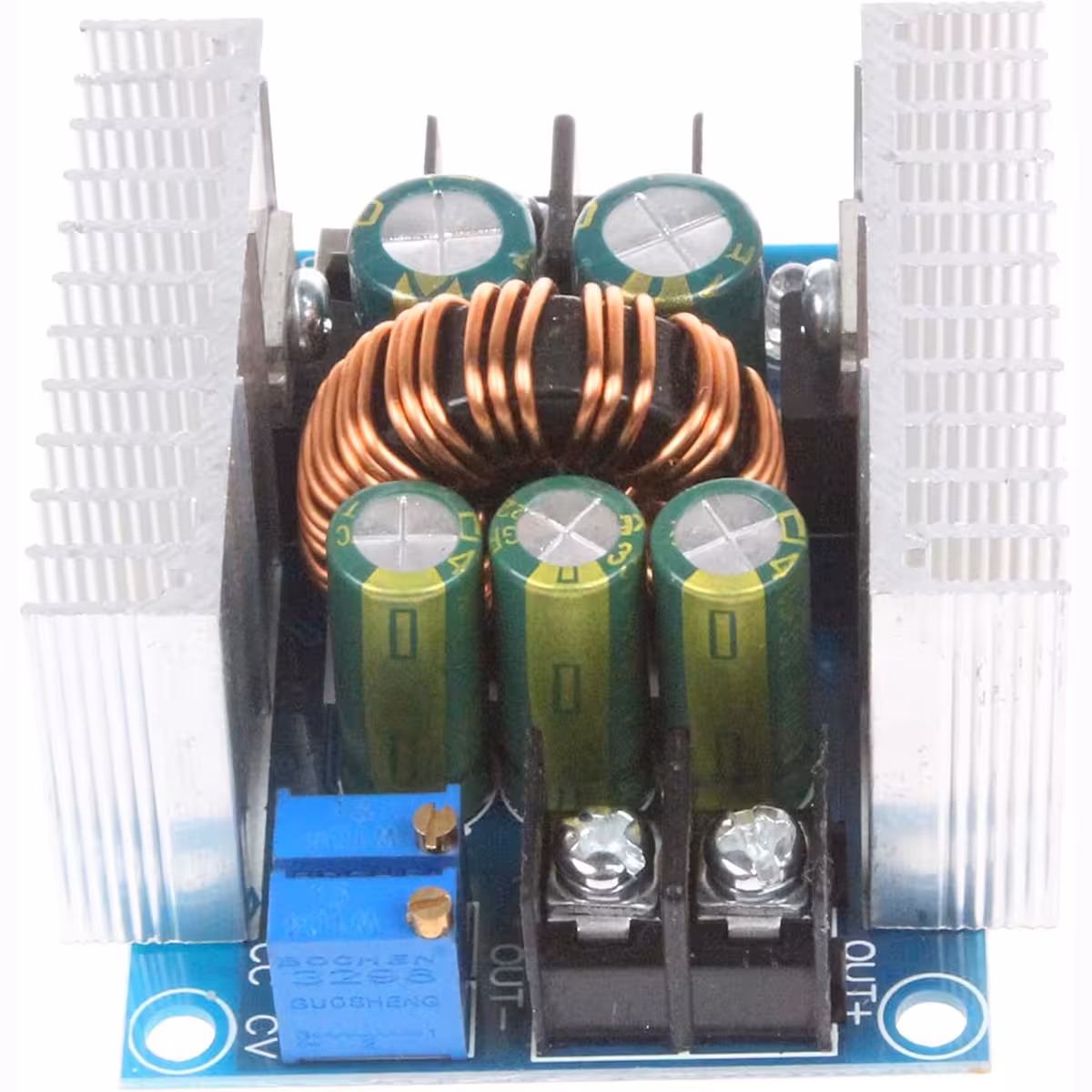

• Fijnafstemming: spanning en stroomlimiet instelbaar via CV- en CC-potentiometers.

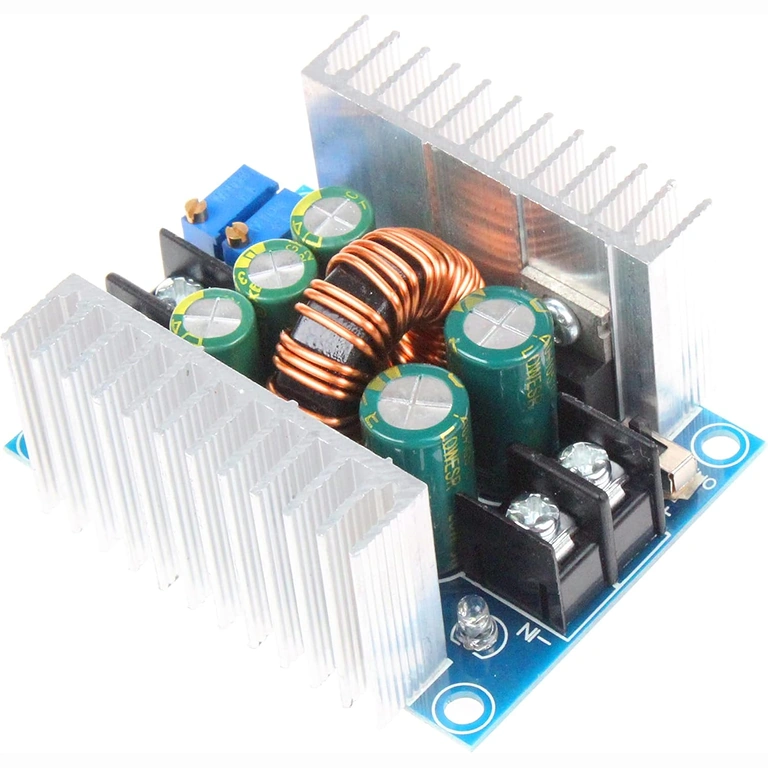

• Hoge efficiëntie: tot 95–96% dankzij krachtige MOSFETs en low-ESR condensatoren.
• Geoptimaliseerde koeling: twee geïntegreerde koellichamen; actieve ventilatie aanbevolen bij hoge belasting.

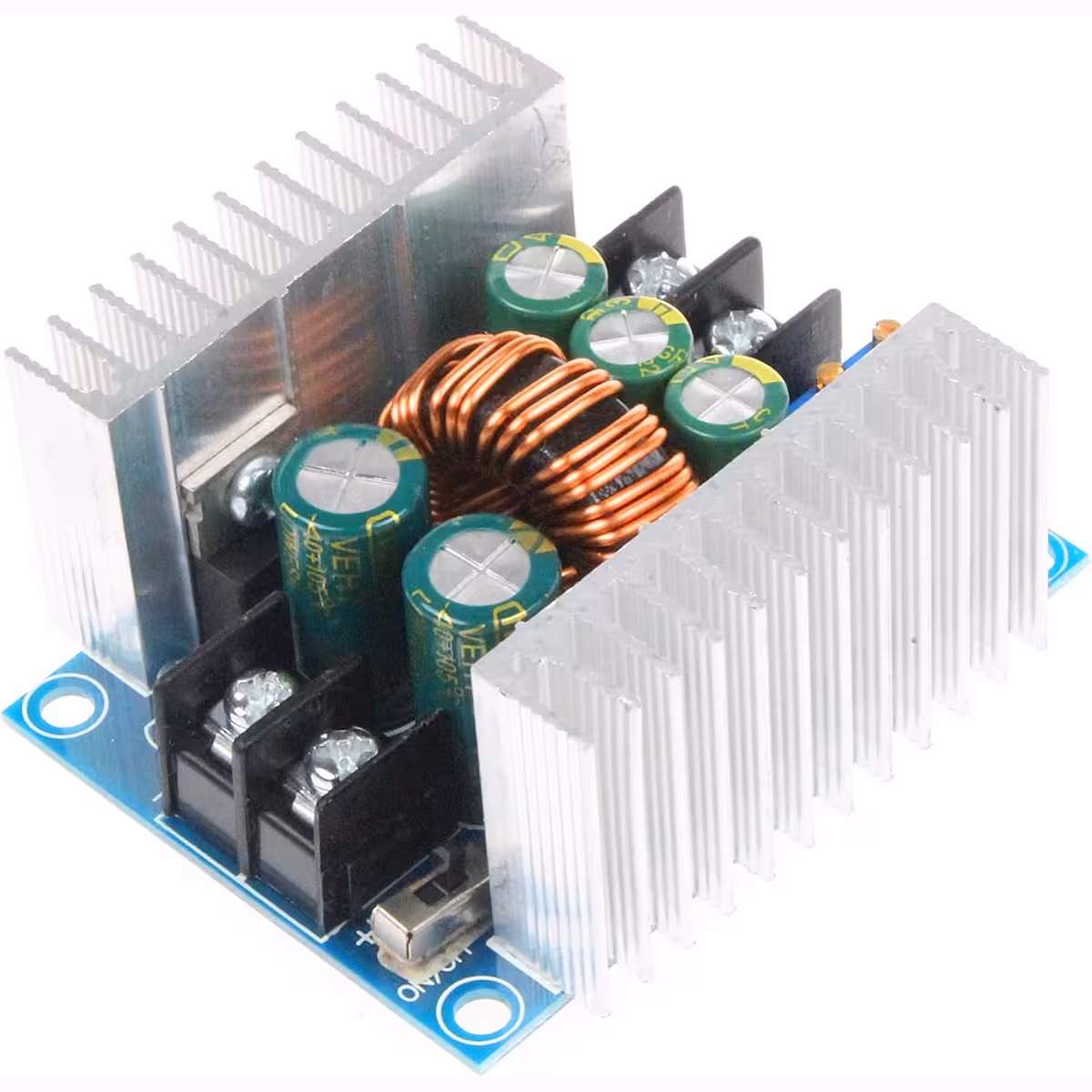

• Eenvoudige aansluiting: 30A schroefterminals en ON/OFF-schakelaar voor snelle in-/uitschakeling.
• Betrouwbaarheid: zelfherstellende kortsluitbeveiliging en waarschuwing bij overstroom.

Technische specificaties

Gebruiksaanwijzing

1. Voeding aansluiten: sluit +IN aan op + van de voeding en -IN op -; overschrijd 40V niet bij de ingang.

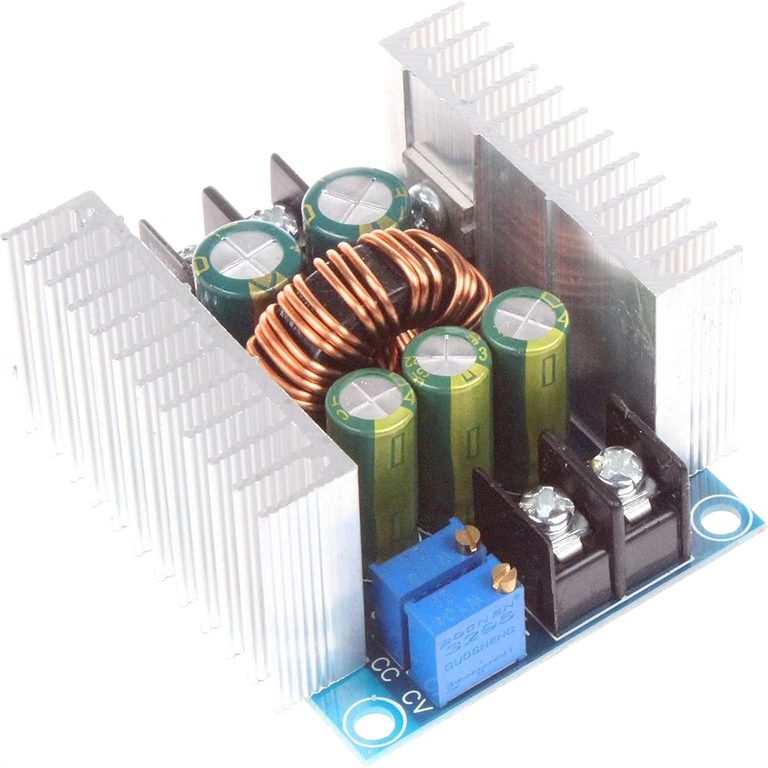

2. Spanning instellen: gebruik de CV-potentiometer om de gewenste uitgangsspanning in te stellen.
3. Stroombegrenzing: gebruik de CC-potentiometer om de stroomlimiet in te stellen (0.2A–20A).
4. Aan/Uit: gebruik de ON/OFF-schakelaar of de EN-pin om te activeren/deactiveren.
5. Koeling: bij hoge stromen (boven 15A) een ventilator installeren voor actieve koeling en temperatuur monitoren.

Veiligheidstips

• Werk niet aan de elektrische contacten met de voeding aangesloten.
• Stel de module niet bloot aan vocht of extreme temperaturen.
• Verminder vermogen en stroom wanneer het verschil tussen Vin en Vout groot is.
• Gebruik de module onder ~80% van de maximale capaciteit voor duurzaamheid.

Aanbevolen toepassingen

Elektronische projecten, testen en troubleshooting, voeding van modules en printplaten, instelbare laders, DC spanningsconversies voor auto-, drone- en kleine industriële systemen.
