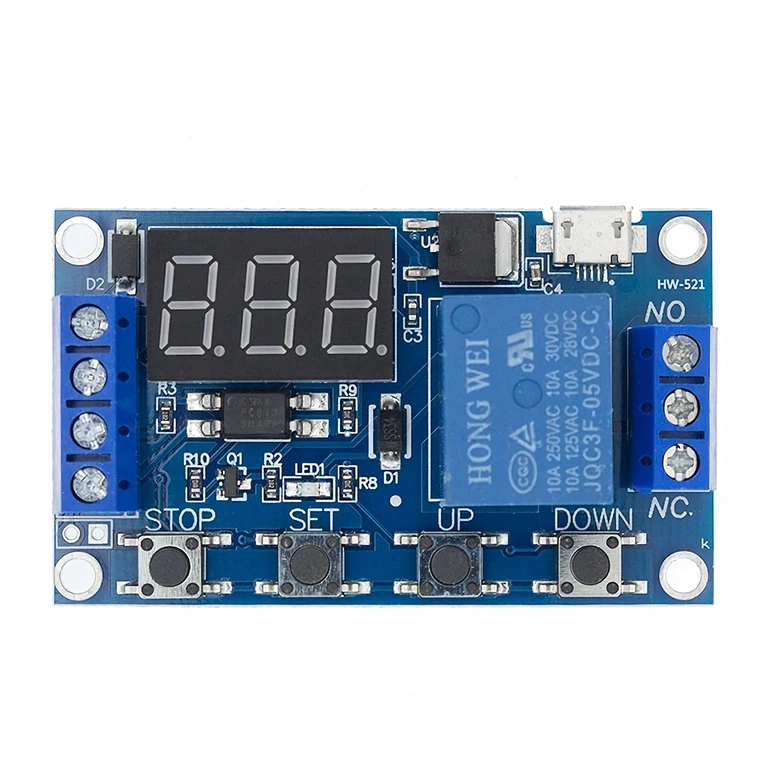

Timerrelaismodule met instelbare vertraging en tijd, compatibel met 6–30V (MicroUSB 5V voeding mogelijk). Ideaal voor industriële en DIY-toepassingen die een relaismodule met vertraging, aansturing en instelbare tijd vereisen, voorzien van digitaal display en anti-interferentie.

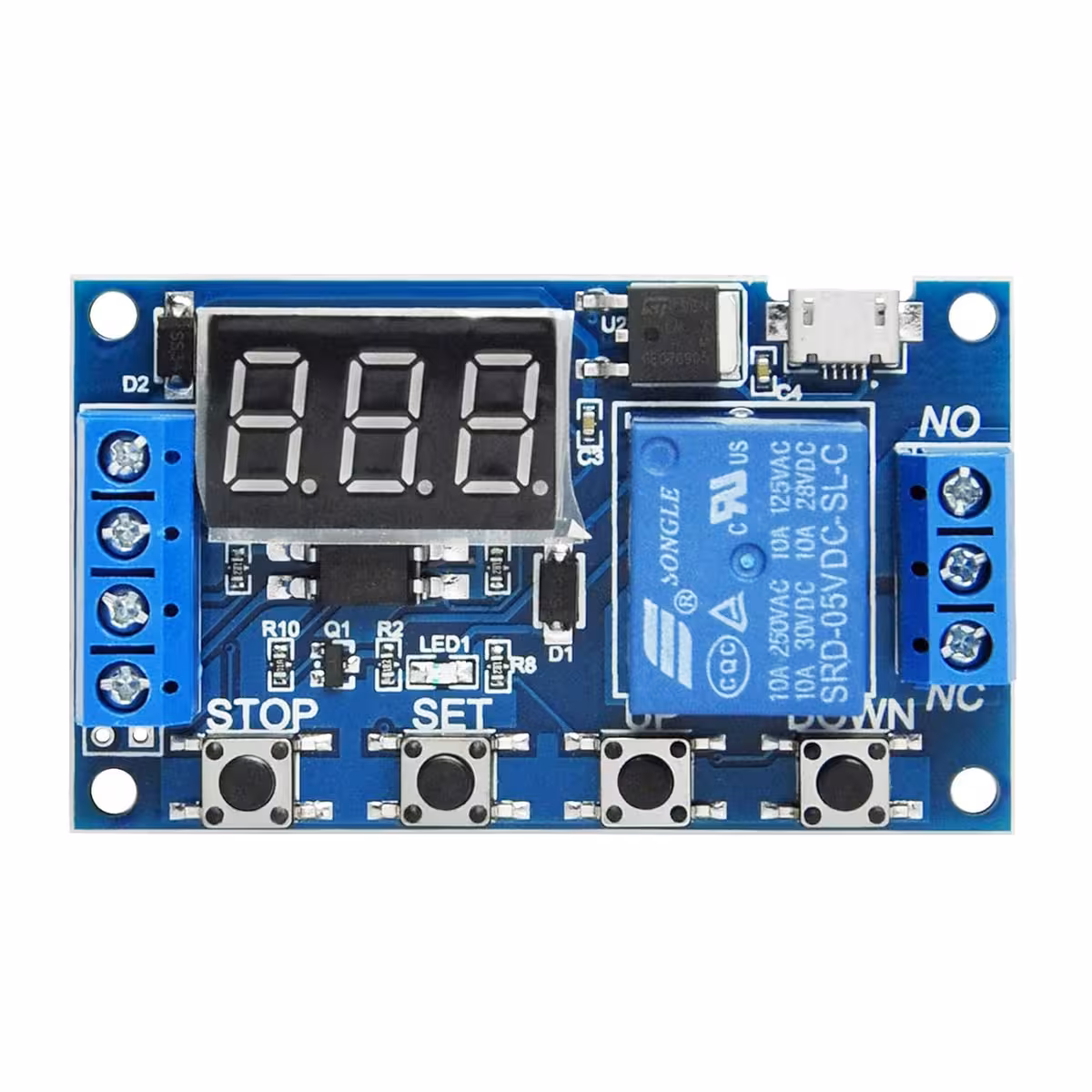

Belangrijkste kenmerken
Voedingsspanning: 5V (MicroUSB) of 6–30V DC
Trigger: High Level Trigger 3–24V
Uitgangscapaciteit: tot 30VDC 5A of 220VAC 5A
Optocoupler isolatie: verhoogt storingsimmuniteit en onthoudt instellingen
Tijdsresolutie: instelbaar 0,1 s – 999 min
Digitale display: oplopende of aflopende weergave, statusindicator
Afmetingen: 62 × 38 × 17 mm
Voordelen
Intuïtieve configuratie — knoppen SET / UP / DOWN / STOP voor snelle instelling
Betrouwbare werking in storingsrijke elektrische omgevingen dankzij optocoupler
Meerdere modi (P1–P4) voor flexibiliteit in automatisering
Permanent geheugen van parameters na instelling
Compact en gemakkelijk te integreren in panelen of DIY-projecten
0,1 s / 1 s / 1 min (selecteerbaar via decimaalpositie)
Bedieningsmodi (gedetailleerd)
P1 — Pulse ON (OP)
Bij ontvangst van het signaal gaat het relais aan voor de OP-duur en schakelt daarna uit. Submodi:
P1.1 — negeert herhaalde signalen tijdens OP
P1.2 — herhaald signaal start de OP-timer opnieuw
P1.3 — reset signaal stopt relais en timer
P2 — Vertraging daarna AAN
Bij signaal wacht de module CL, activeert dan het relais voor OP, en schakelt daarna uit.
P3 — Loop (ON/OFF-cyclus)
P3.1 — start ON/OFF-cyclus bij signaal; P3.2 — start automatische cyclus bij voeding zonder signaal. Aantal cycli (LOP) instelbaar of onbeperkt.
P4 — Hold daarna Vertraging
Het relais blijft actief zolang het signaal aanwezig is. Bij wegvallen van het signaal start de OP-timer; bij afloop schakelt het relais uit. Tijdens het signaal wordt de timer gereset.
Parameterinstelling (stap voor stap)
Zorg dat de module correct van voeding is voorzien (5V MicroUSB of 6–30V op de connectoren).
Houd in de hoofdinterface SET 2s ingedrukt om het moduselectiemenu te openen.
Gebruik UP/DOWN om P1–P4 te kiezen; kort SET om OP / CL / LOP parameters te bewerken.
Houd SET 2s ingedrukt om de waarden op te slaan en terug te keren naar de hoofdinterface.
Gebruik STOP om snel ON/OFF te wisselen (noodstopfunctie).
Hoe het tijdsinterval te selecteren
Druk kort op STOP in het instelmenu om de decimaalpositie te verplaatsen en de resolutie te selecteren (0,1 s / 1 s / 1 min). Voorbeeld: OP = 03.2 toont 3,2 seconden.

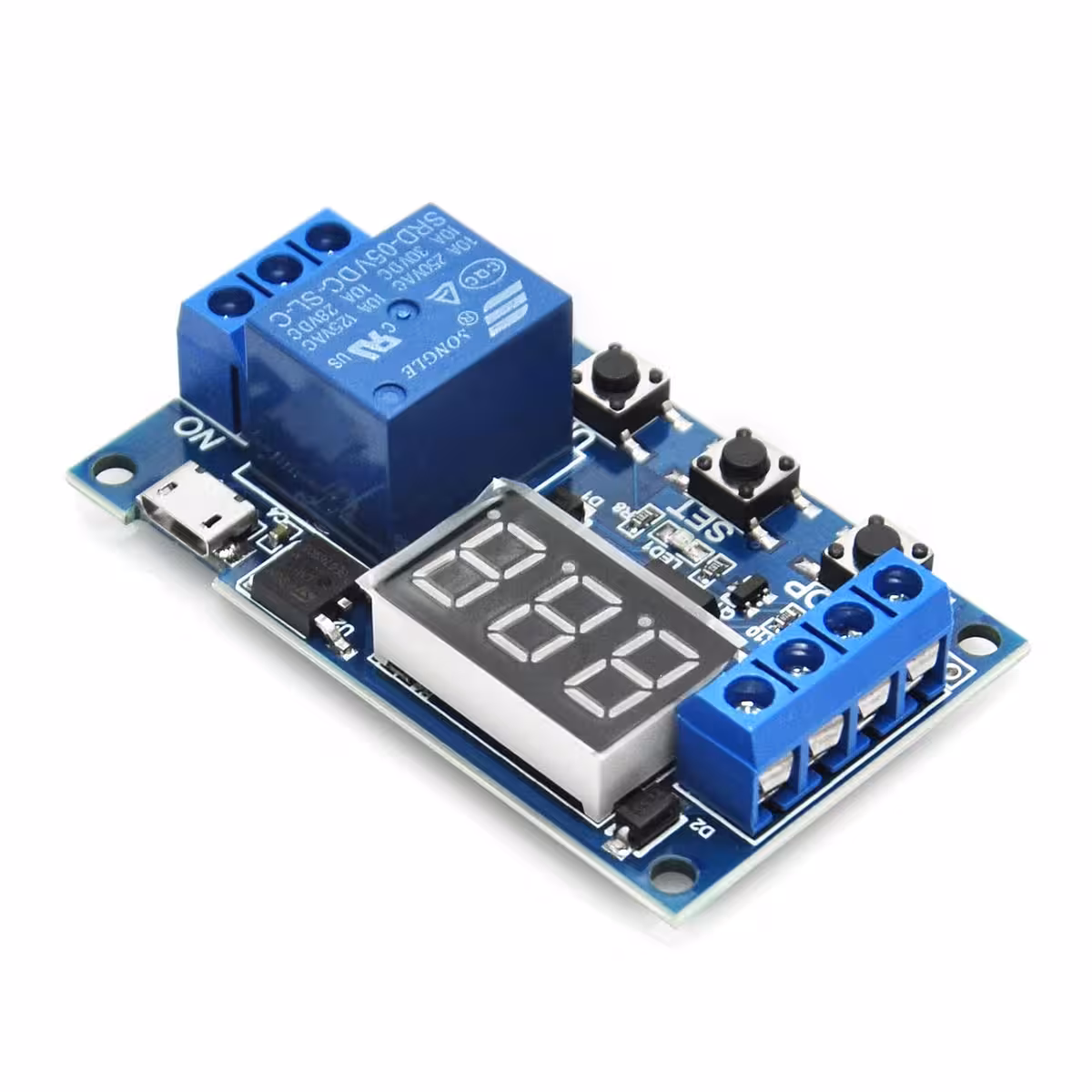

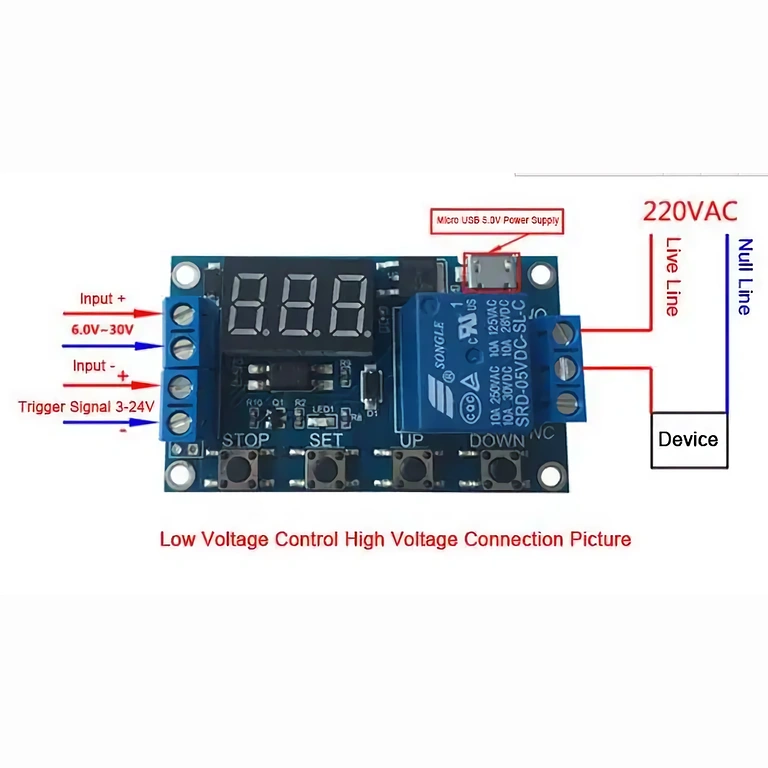

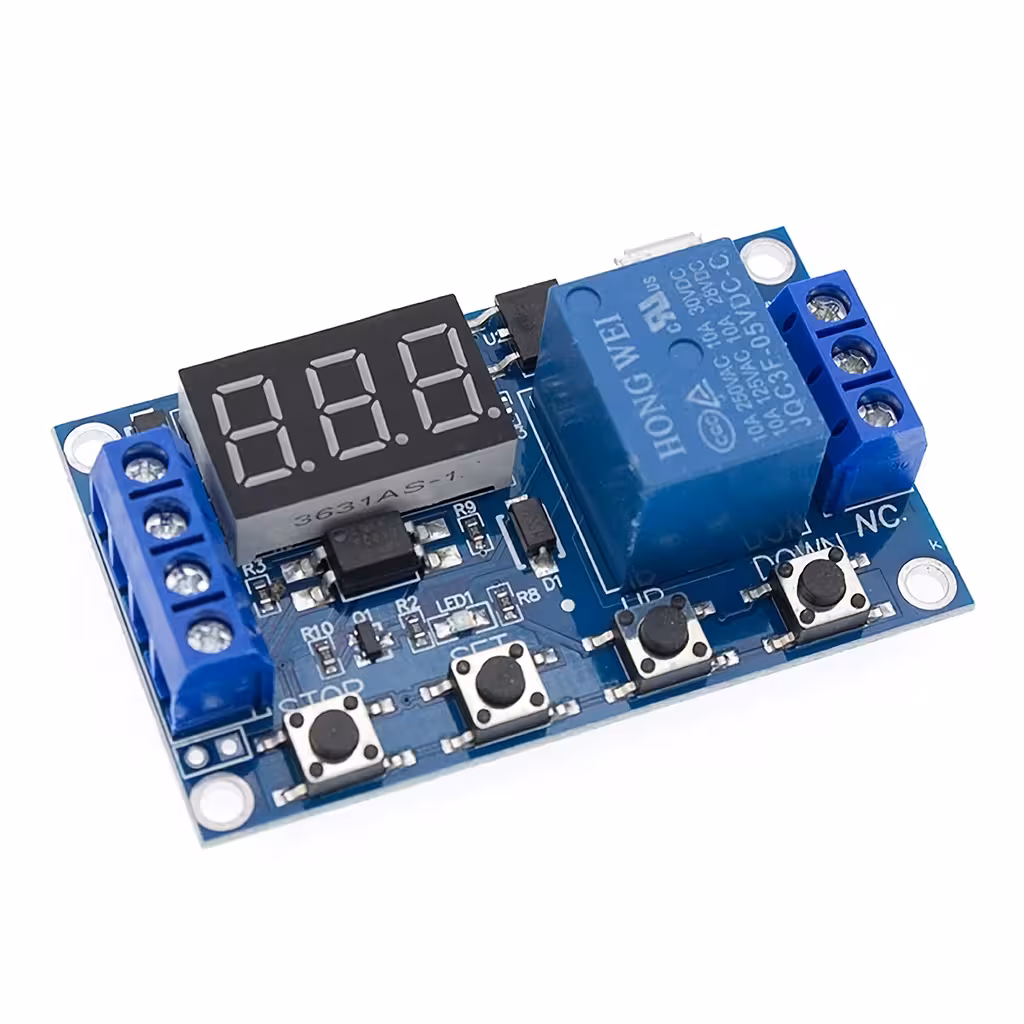

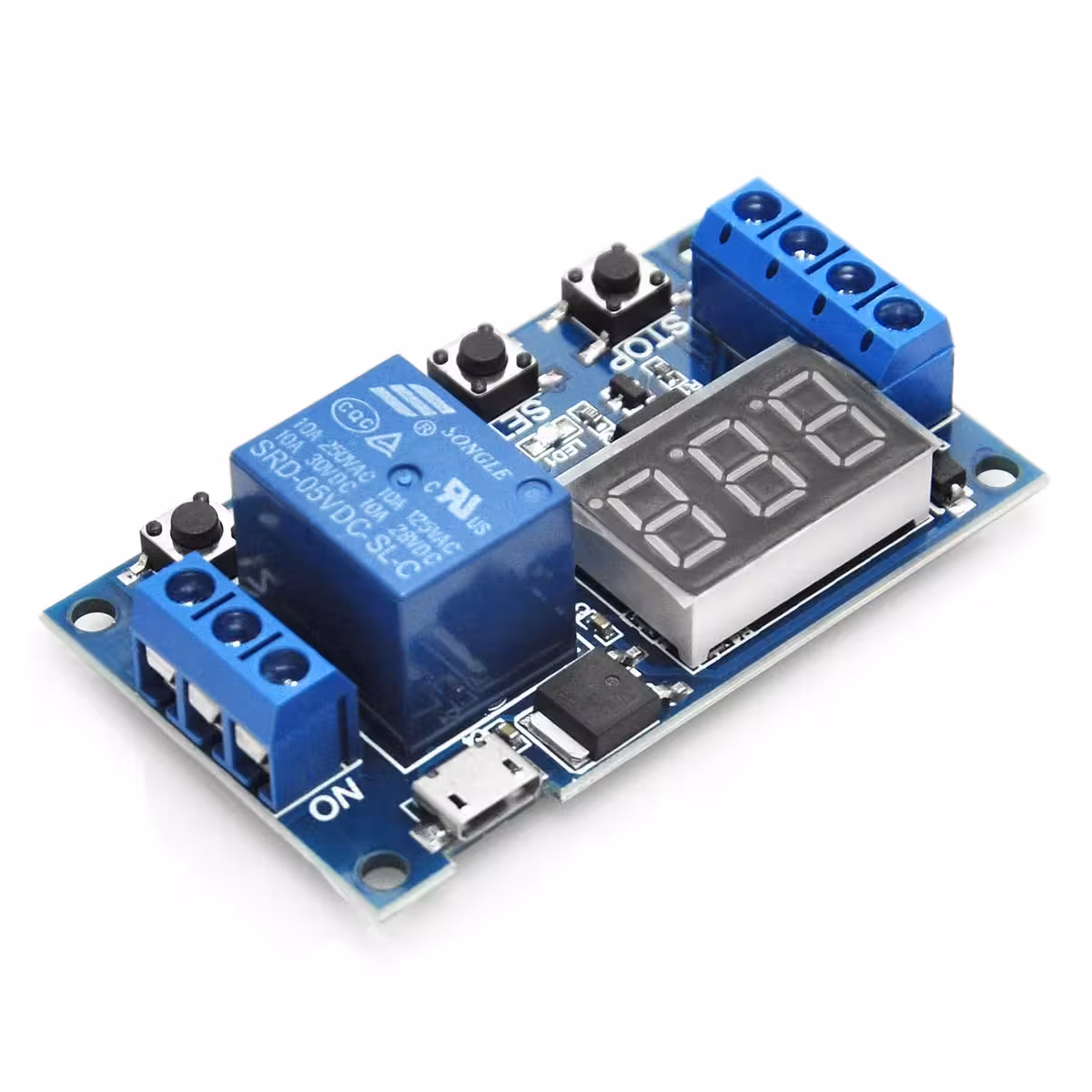

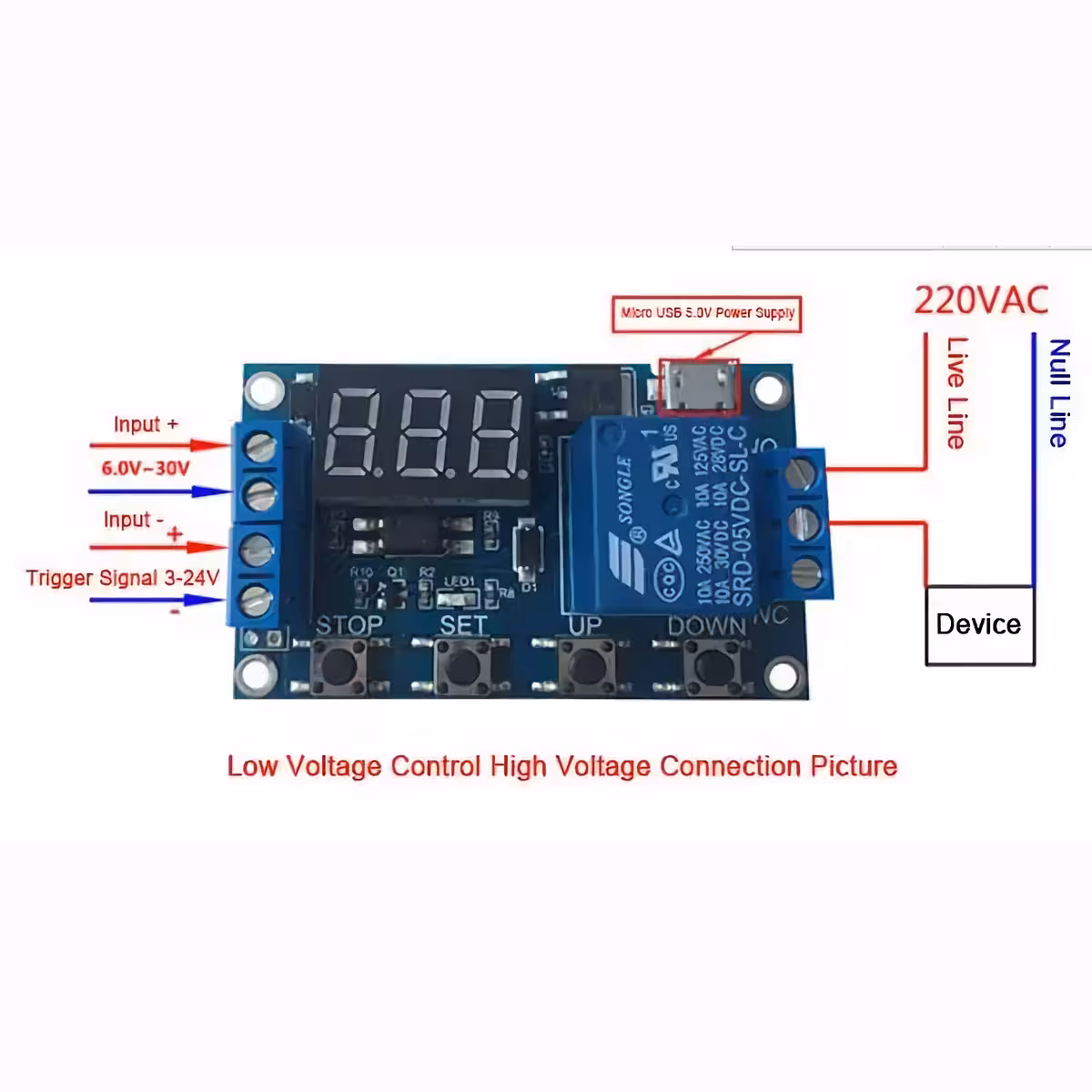

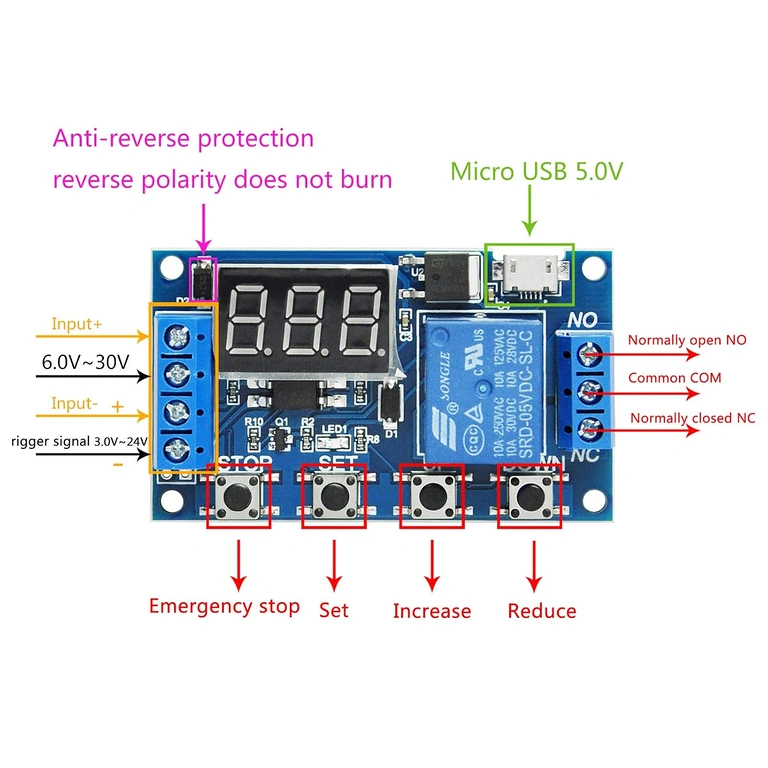

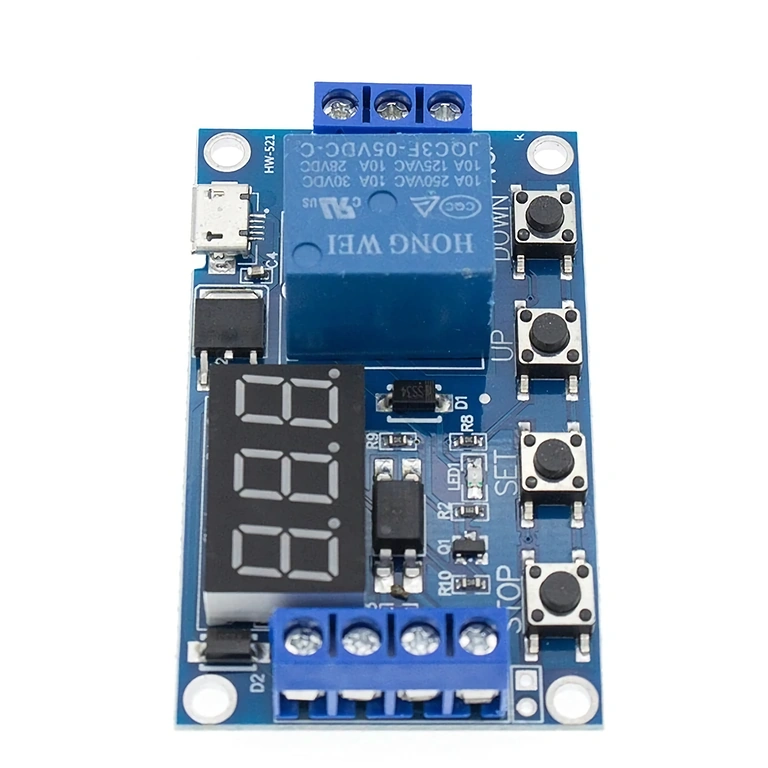

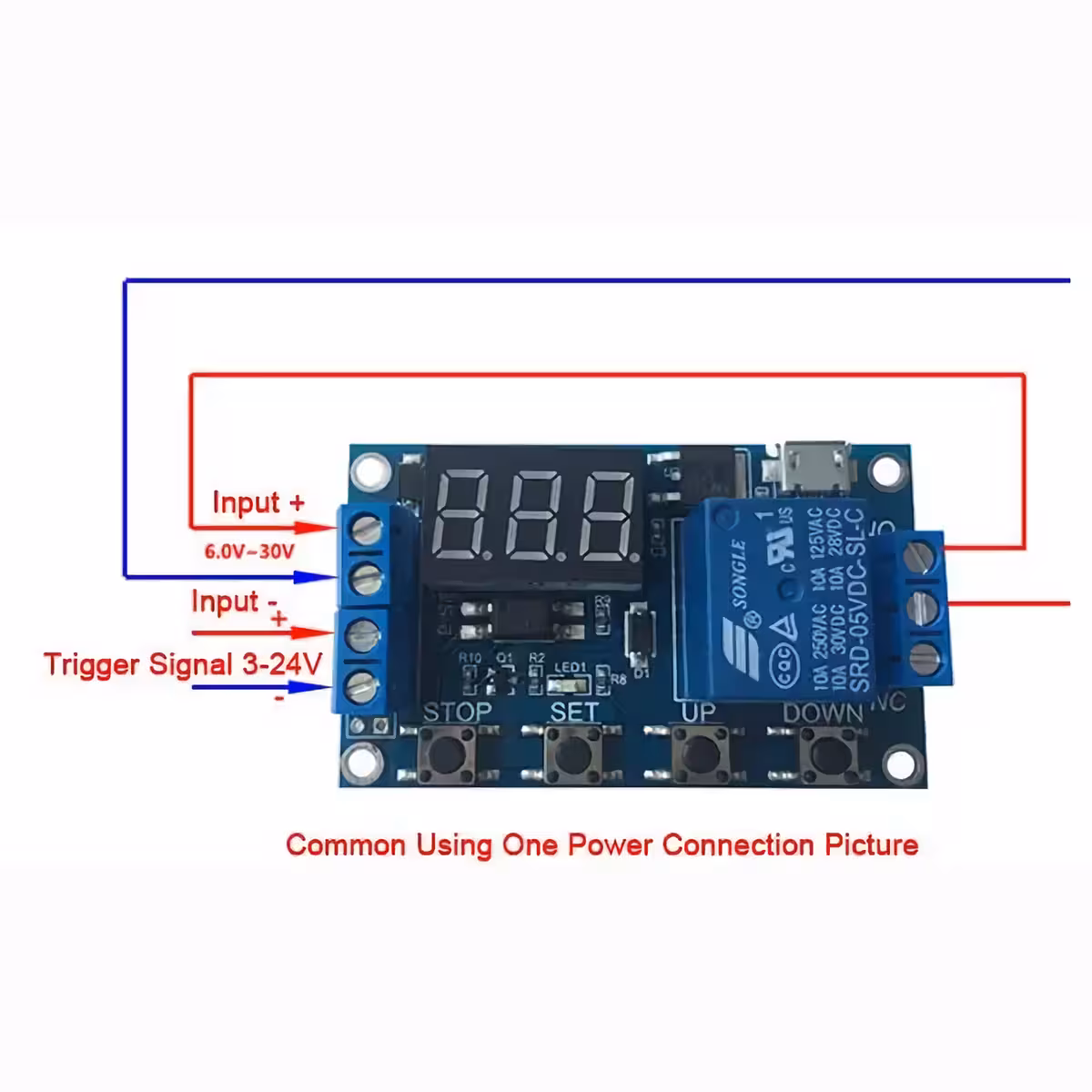

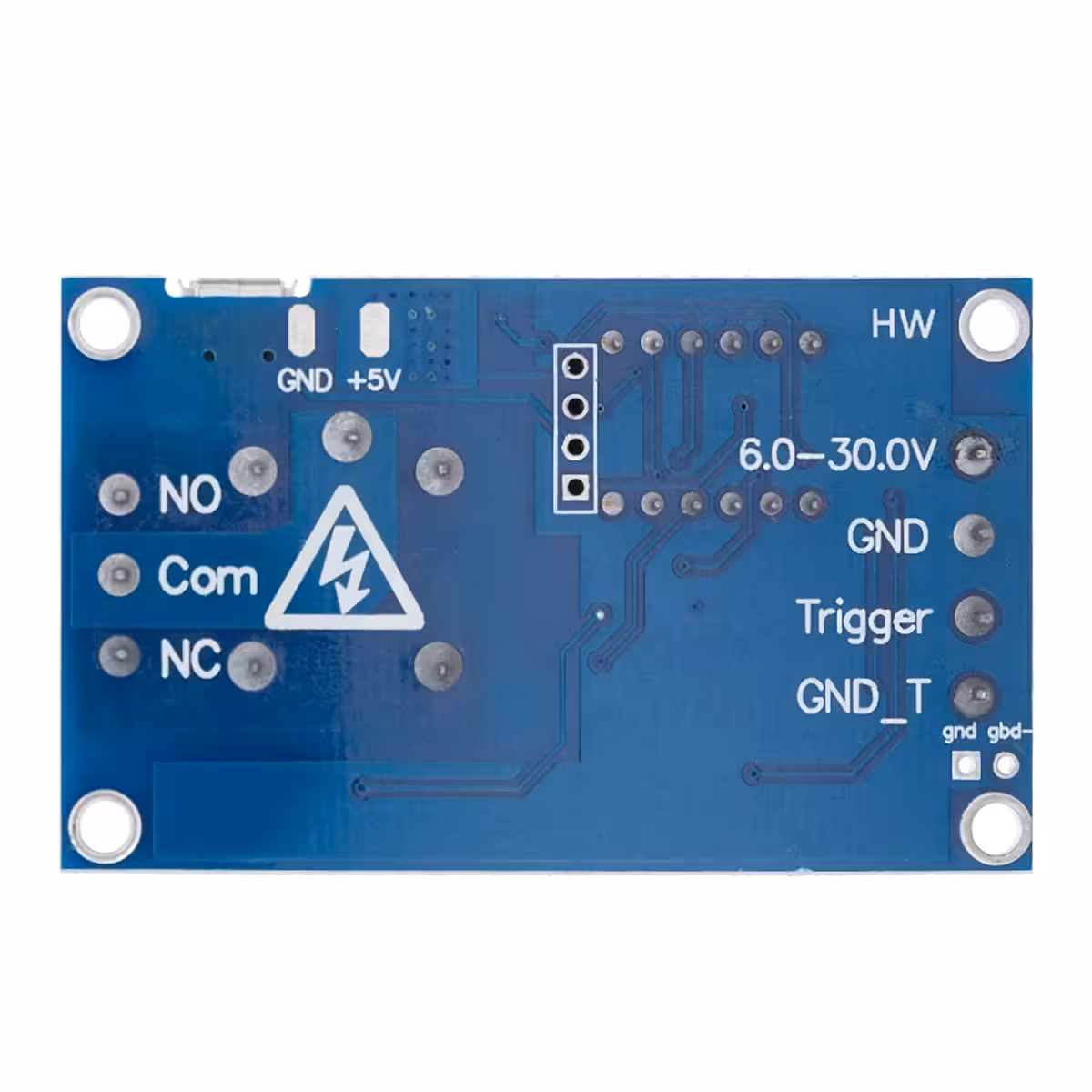

Waarschuwingen en bedrading
Let op de relaiscontacten — deze zijn passief; verkeerde aansluiting kan gevaar veroorzaken bij hoge spanning (220VAC).
Relaispinnen zijn blootgesteld — vermijd direct contact tijdens werking.
Gebruik het triggersignaal conform de specificatie (High Level 3–24V).
Optioneel: verbind signaalgrond met systeemgrond alleen indien toegestaan door project specificaties.
Aangeraden toepassingen
Industriële en huisautomatisering
Besturing van kleine motoren, pompen en kleppen (max. stroom respecteren)
DIY-systemen met Arduino / PLC voor tijdgestuurde besturingen
Projecten die een relaismodule met vertraging en display voor monitoring vereisen
Veelgestelde vragen
Kan het via MicroUSB gevoed worden?
Ja — MicroUSB 5V voeding wordt ondersteund; alternatief 6–30V op de connectoren.
Wat is de maximale stroom op het contact?
Tot 5A bij 30VDC of 220VAC (controleer belastingcondities en vermogensfactor).
Wat is het minimale tijdsinterval?
0,1 s (afhankelijk van decimaalpositie) tot 999 minuten.
Technische notitie
De module bevat optocoupler-isolatie, permanent geheugen van parameters en ondersteuning voor meerdere bedieningsmodi (P1–P4). Aanbevolen voor gebruikers die een relaismodule met vertraging, aansturing en instelbare tijd nodig hebben, met zichtbare display en nauwkeurige controle.
