Digitale paneelmeter – gelijktijdige weergave van AC-spanning en stroomsterkte
Wil je precies weten wat er in je groepenkast gebeurt? Met deze digitale AC-voltmeter en ampèremeter (60–500V / 0–100A) lees je in real-time zowel de spanning als de stroomsterkte af op één helder LED-scherm. Geen gedoe met schakelaars of wisselen tussen waarden; je hebt direct volledig inzicht. Dankzij het compacte ontwerp past de meter perfect in een standaard 22 mm boorgat.
Let op: Dit apparaat is uitsluitend geschikt voor wisselstroom (AC). Niet compatibel met gelijkstroom (DC). Voor een optimale nauwkeurigheid bij lage stroomsterktes raden wij aan de fasedraad 3 tot 5 keer door de stroomspoel te wikkelen.
Waarom kiezen voor dit model? (Belangrijkste voordelen):
- Gelijktijdige meting — Spanning en stroom worden tegelijkertijd weergegeven, wat tijd bespaart en leesfouten voorkomt.
- Breed inzetbaar — Geschikt voor bereiken van 60V tot 500V en 0 tot 100A; ideaal voor zowel 230V residentiële installaties als industriële toepassingen.

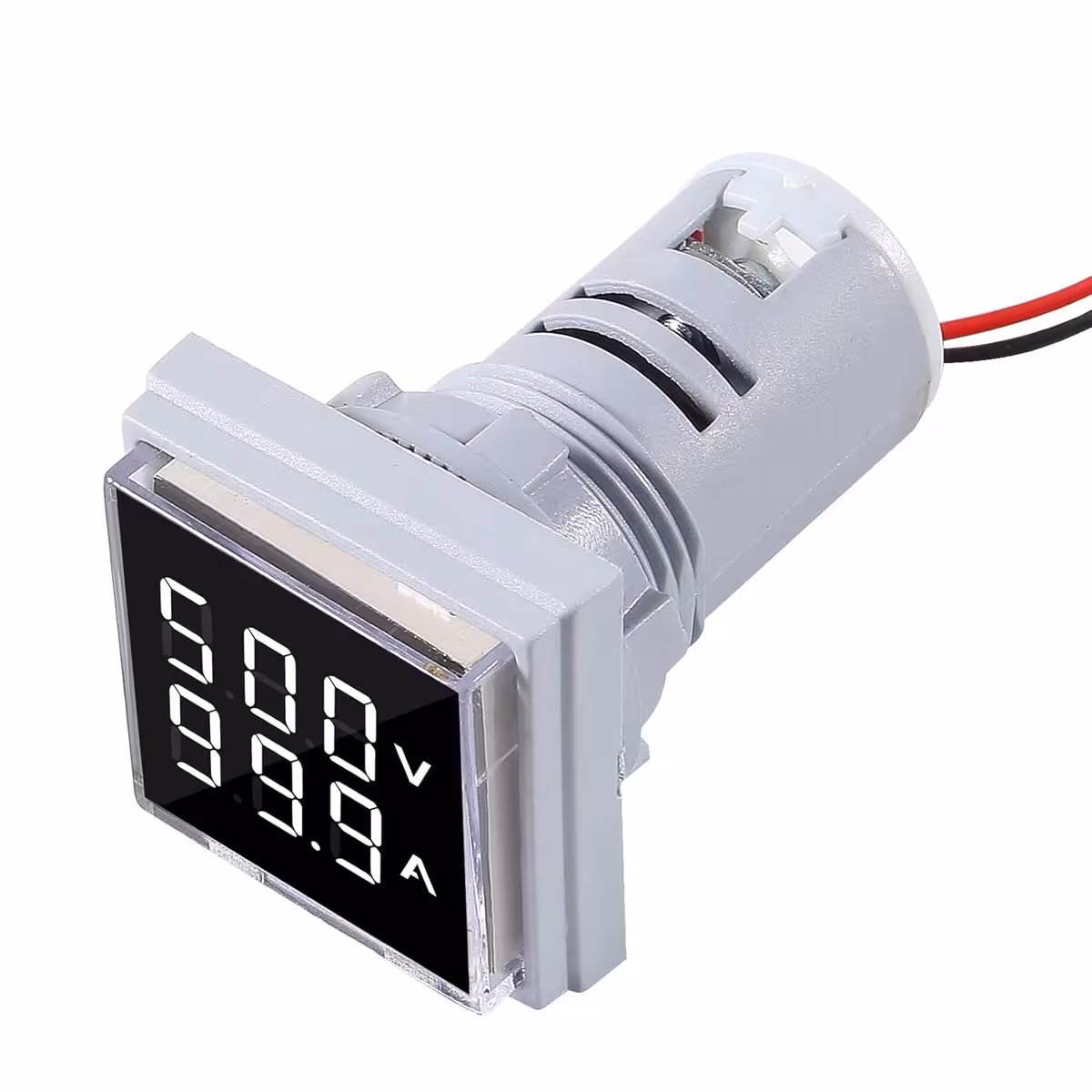

- Uitstekende afleesbaarheid — Het heldere LED-display blijft zelfs in slecht verlichte meterkasten of vanaf een afstand perfect leesbaar.

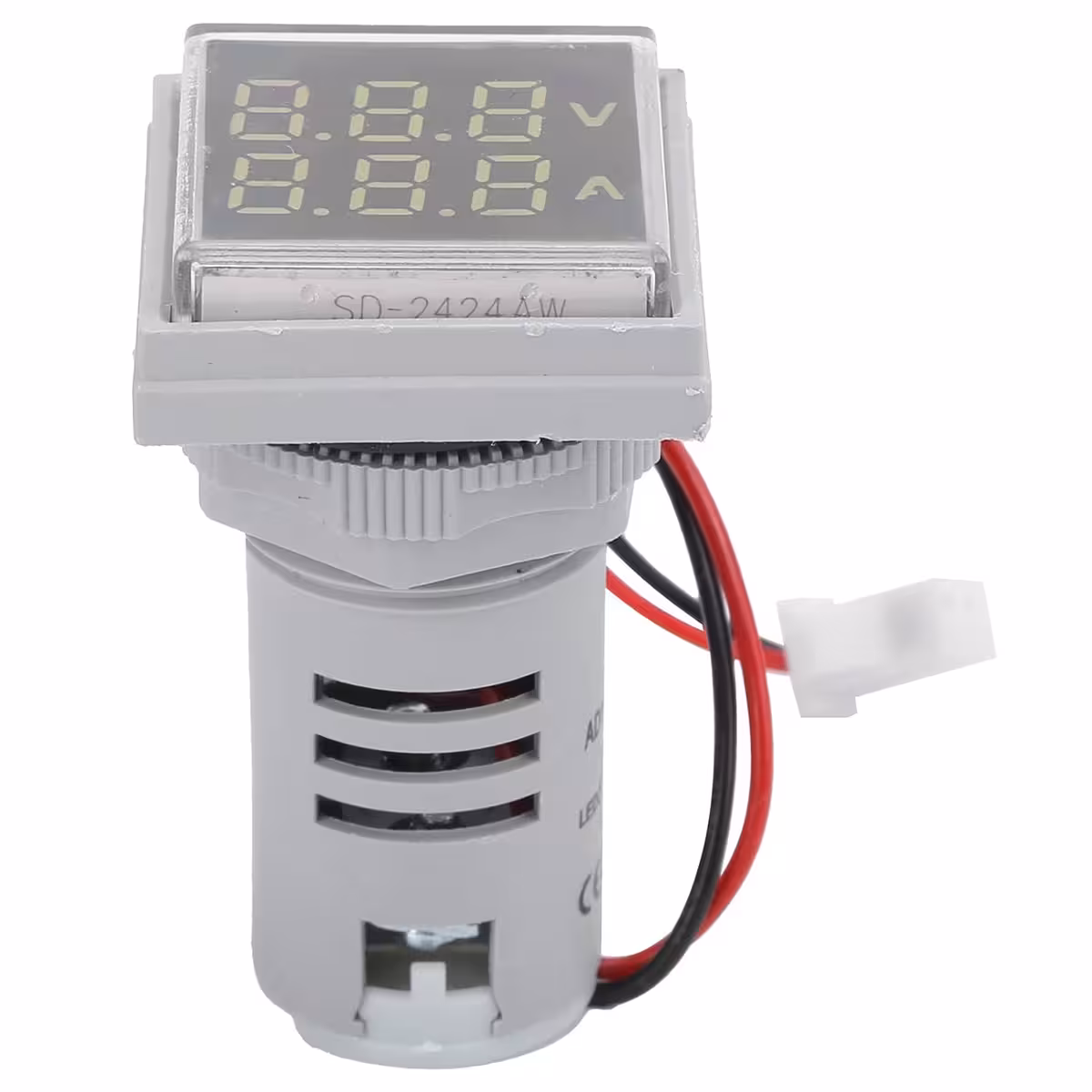

- Compact 22 mm ontwerp — Met een frontafmeting van 31×31 mm is deze meter ideaal voor montage in krappe ruimtes of compacte verdeelkasten.
- Niet-invasieve stroommeting — De fasedraad wordt door de stroomspoel geleid; je hoeft de stroomkring niet te onderbreken of door te knippen.
- Instelbare precisie — Bij stroomsterktes onder de 10A kun je de nauwkeurigheid verhogen door de draad 3–5 keer door de spoel te lussen.
Details en specificaties

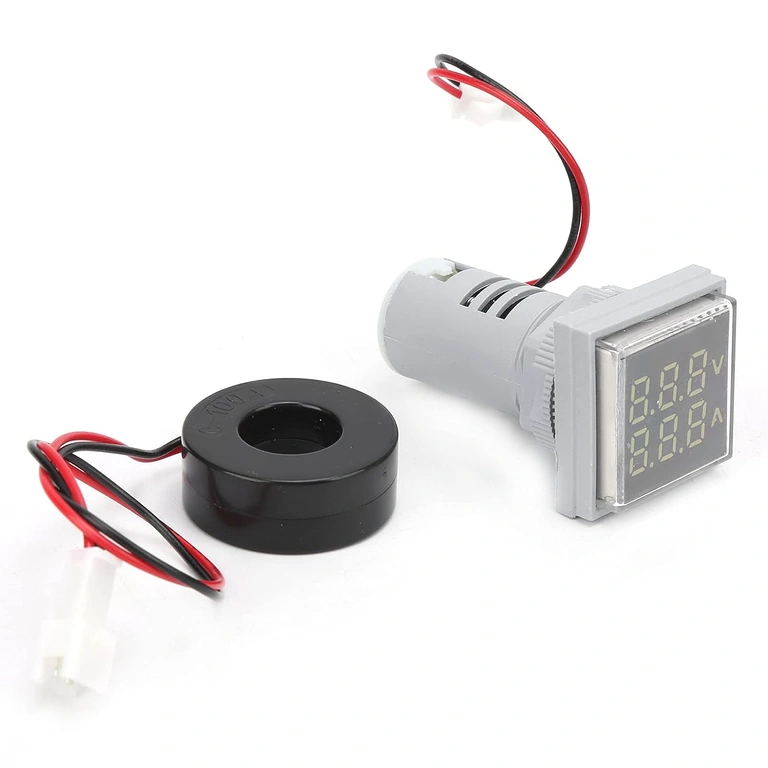

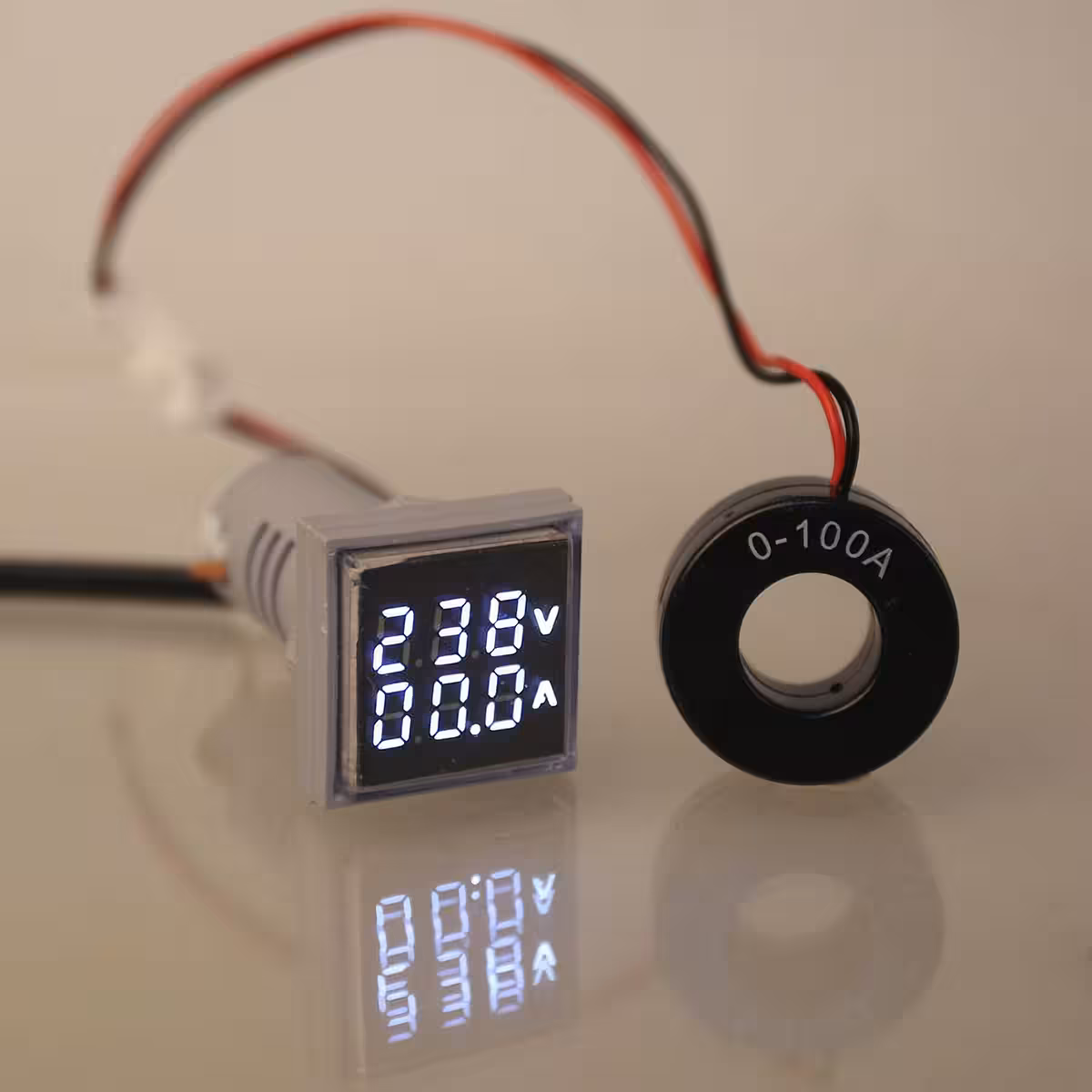

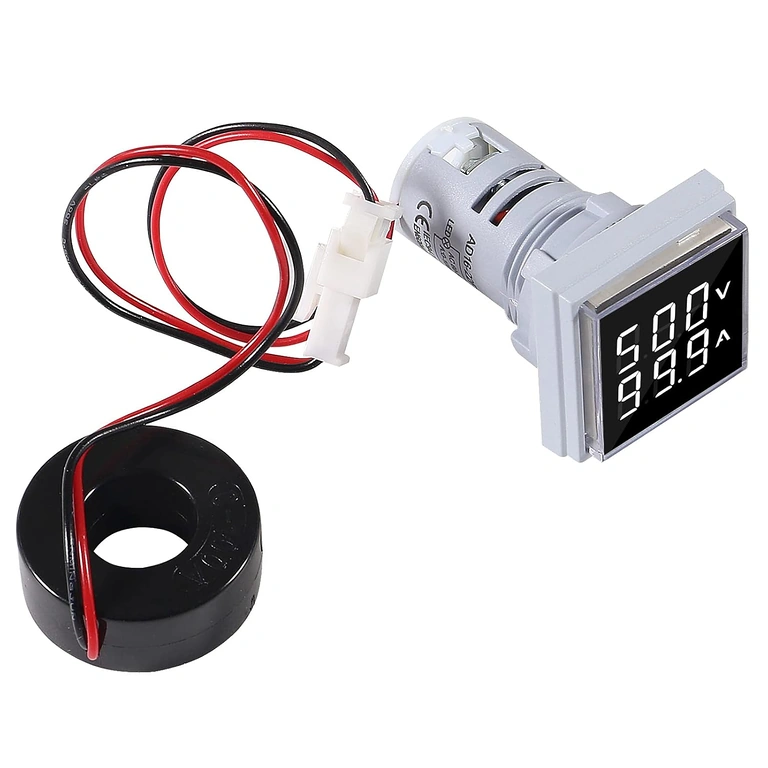

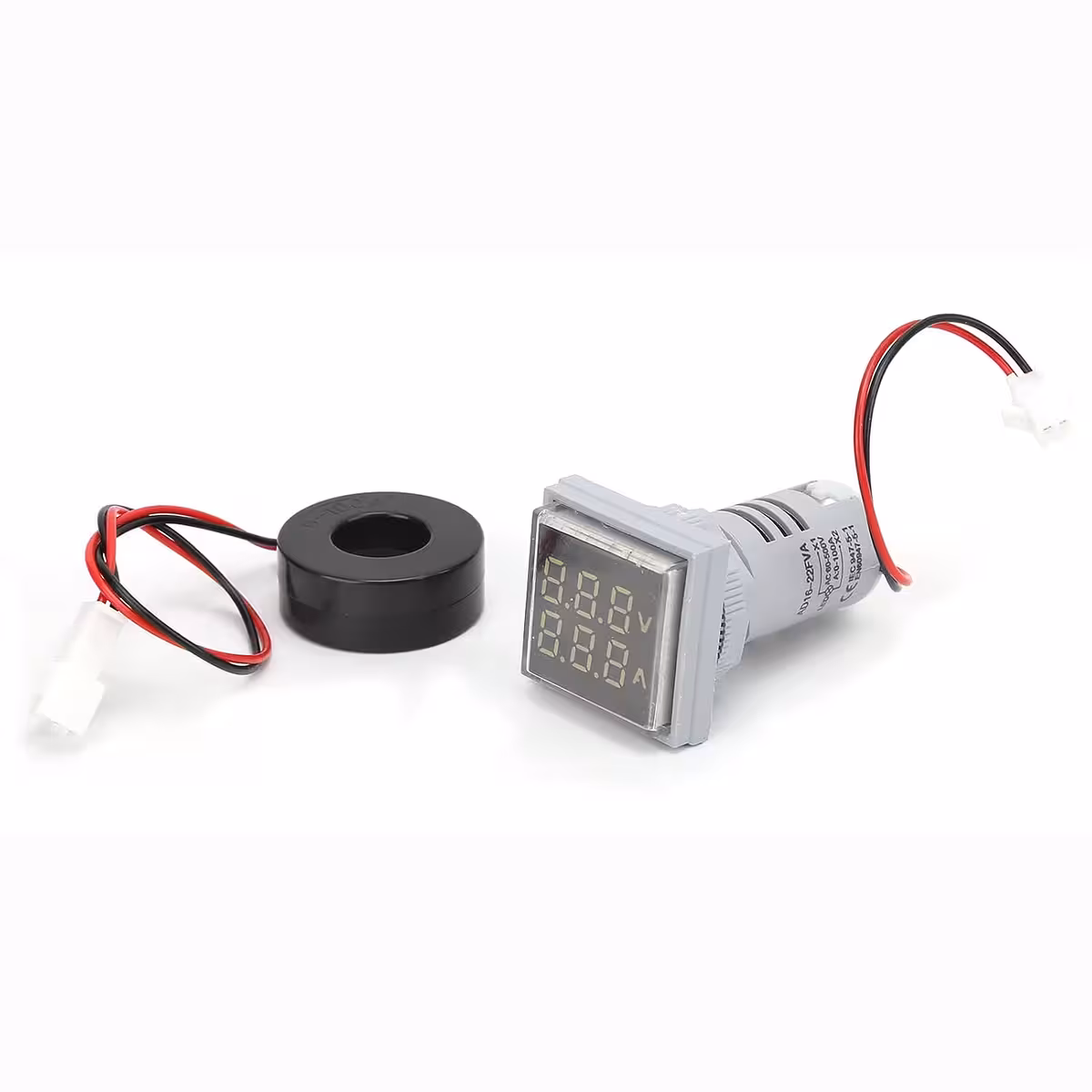

Deze module combineert een AC-voltmeter en een ampèremeter met stroomspoel in één behuizing. De L- en N-aansluitingen voeden het apparaat en meten de netspanning, terwijl de stroomsterkte via de stroomspoel (CT) wordt gemeten zonder dat je de bedrading hoeft aan te passen. Het signaal wordt direct verwerkt en getoond op het high-brightness LED-scherm.
| Kenmerk | Specificatie |
|---|---|
| Spanningsbereik | 60 – 500 V AC |
| Stroombereik | 0 – 100 A AC |
| Netwerktype | Uitsluitend wisselstroom (AC) |
| Displaytype | LED, hoge helderheid |

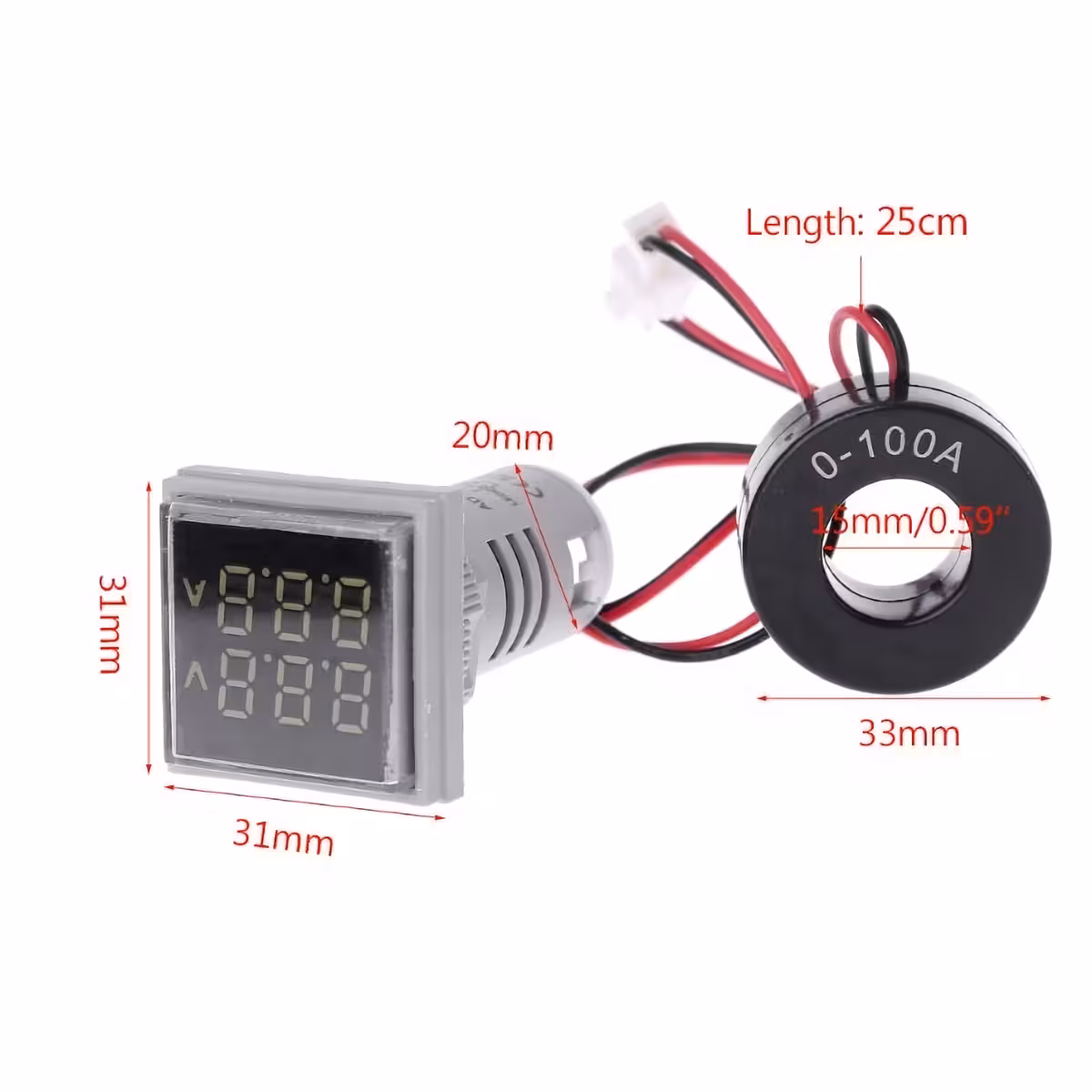

| Frontafmeting | 31 × 31 mm |
| Inbouwdiameter | 22 mm |
| Kleur behuizing | Wit |
| Meetmethode stroom | Stroomspoel (niet-invasief) |
| Advies voor precisie | 3 – 5 wikkelingen (bij lage stroomsterktes) |
Installatie en gebruik

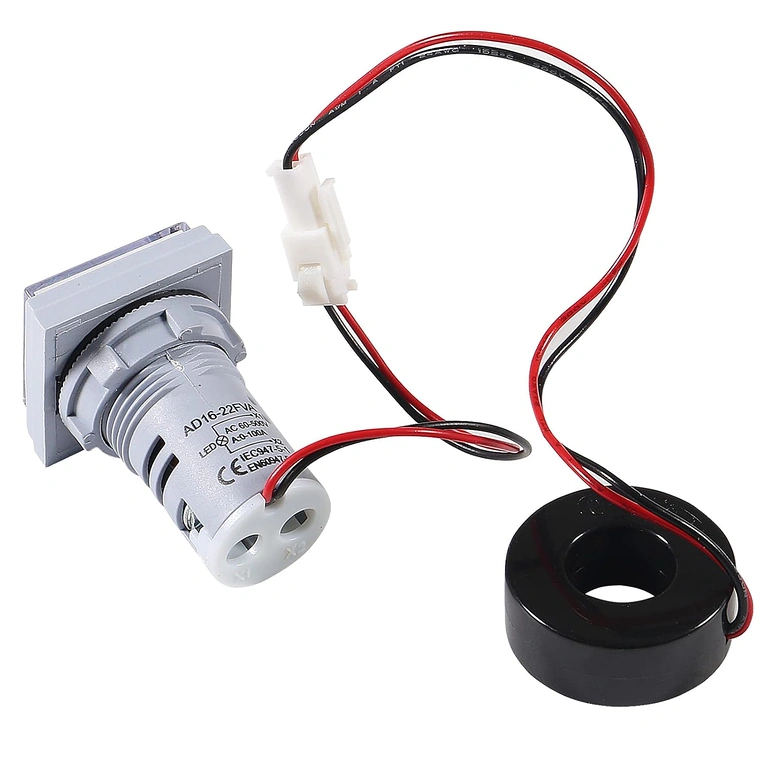

- Boor een gat met een diameter van 22 mm in het paneel en plaats de meter.
- Sluit de fasedraad (L) van het net aan op de L-aansluiting van de meter.
- Sluit de nuldraad (N) van het net aan op de N-aansluiting van de meter.
- Haal de fasedraad van de verbruiker door de stroomspoel. Voor stroomsterktes onder de 10A kun je de draad 3–5 keer door de spoel wikkelen voor een hogere nauwkeurigheid.
- Sluit de fasedraad aan op de verbruiker en verbind de nuldraad van de verbruiker direct met de nuldraad van het net.
- Schakel de stroom in; het LED-display toont direct de actuele spanning en stroomsterkte.
Inhoud van de verpakking
- 1 × Digitale AC Voltmeter/Ampèremeter 60–500V / 0–100A, witte behuizing
Veelgestelde vragen
Werkt dit apparaat ook op gelijkstroom (DC)?
Nee, dit apparaat is uitsluitend ontworpen voor AC-netwerken. Aansluiting op DC kan leiden tot defecten en onjuiste meetwaarden.
Moet ik de fasedraad doorknippen voor de installatie?
Nee. De draad wordt door de stroomspoel geleid, waardoor de stroomkring intact blijft. De installatie is volledig non-invasief.
Waarom moet ik de draad meerdere keren door de spoel halen?
Elke extra wikkeling versterkt het magnetische veld. Bij lage stroomsterktes (onder de 5–10A) zorgt dit voor een aanzienlijk nauwkeurigere meting.
Kan ik hiermee een standaard 230V apparaat monitoren?
Zeker. De meter werkt uitstekend op een standaard 230V monofasig netwerk, zolang de stroomsterkte niet hoger is dan 100A.
Welke inbouwmaat heb ik nodig?
De meter vereist een gat van 22 mm. De zichtbare voorzijde van de meter is 31 × 31 mm.
