Digitale volt-ampèremeter 0–100V 0–10A – nauwkeurige metingen met haarscherp dual LED-display
Of je nu een regelbare voeding bouwt, een zonnepaneelsysteem monitort of een eigen schakeling ontwerpt: je wilt altijd direct inzicht hebben in de actuele spanning en stroomsterkte. Met deze digitale paneelmeter behoort het gedoe met losse multimeters tot het verleden. Je bouwt hem eenvoudig in, zodat je in één oogopslag de waarden in real-time afleest.
Let op: De module vereist een voedingsspanning van 4–30V DC. Voor het meten van spanningen boven de 30V dient u Schema 2 te gebruiken met een gescheiden voeding voor de module.
Waarom kiezen voor deze paneelmeter? (Belangrijkste voordelen):

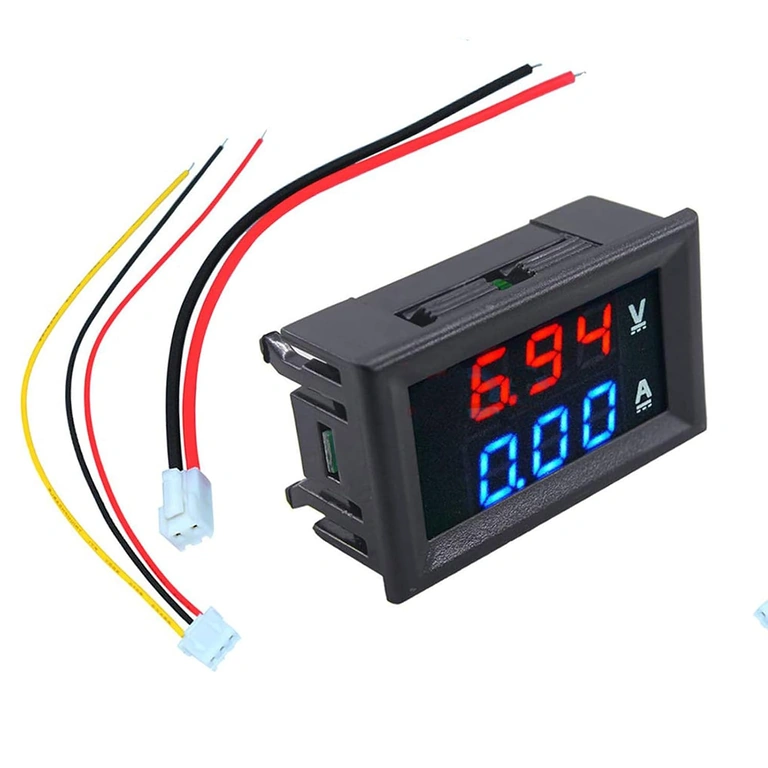

- Helder rood/blauw dual LED-display — 0.28″ cijfers; spanning in het rood, stroom in het blauw. Uitstekend leesbaar, zelfs in fel zonlicht of een donkere werkplaats.
- Geïntegreerde shunt — Geen externe componenten nodig voor stromen tot 10A; plug-and-play installatie.
- Hoge nauwkeurigheid (±1%) — Met een resolutie van 0.1V en 0.01A is deze meter perfect voor lab-toepassingen en 12V/24V zonne-energiesystemen.
- Flexibele aansluitopties — Geschikt voor zowel gemeenschappelijke voeding (onder 30V) als gescheiden voeding (tot 100V).
- Laag eigen verbruik (≤20 mA) — De meter beïnvloedt het circuit nauwelijks, wat essentieel is bij batterijgevoede systemen.
- Eenvoudige montage — Standaard inbouwmaat van 46×27 mm, inclusief 15 cm voorbedrade kabels en bevestigingsclips.
Prestaties en specificaties

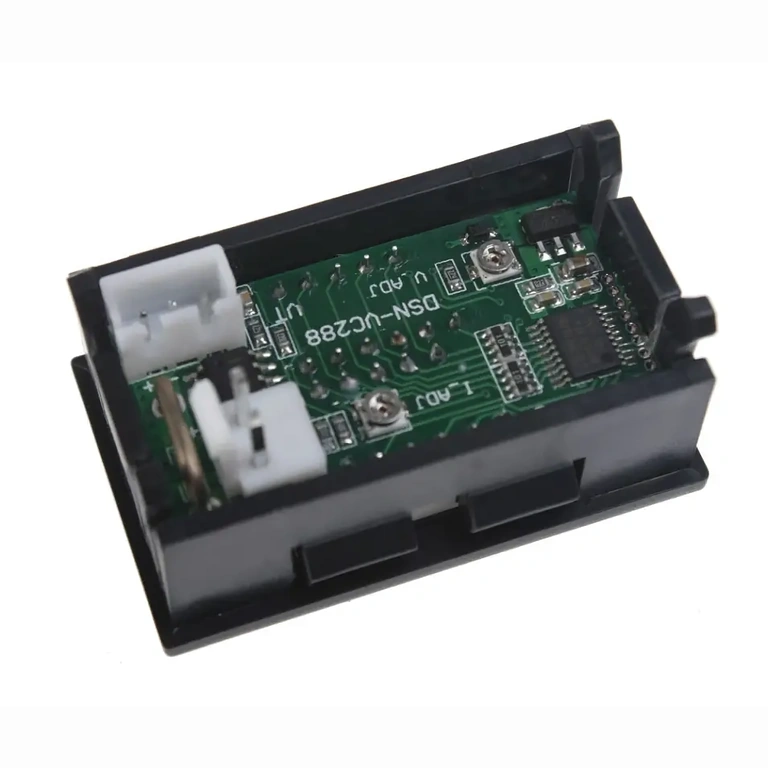

De module is uitgerust met een geavanceerde microcontroller die elke 300 ms de waarden ververst. Dit zorgt voor een stabiele weergave zonder hinderlijke flikkeringen. Dankzij het werkbereik van –10°C tot +65°C is de meter geschikt voor zowel inbouw in behuizingen als voor gebruik in technische apparatuur die aan temperatuurschommelingen onderhevig is.
| Parameter | Specificatie |
|---|---|
| Meetbereik spanning | DC 0–100V |
| Meetbereik stroom | DC 0–10A |
| Voedingsspanning | DC 4–30V |
| Eigen verbruik | ≤ 20 mA |
| Nauwkeurigheid | ±1% (±1 digit) |
| Resolutie spanning | 0.1V |
| Resolutie stroom | 0.01A |
| Verversingssnelheid | 300 ms |
| Display | 0.28″ dual LED – rood (V) / blauw (A) |
| Bedrijfstemperatuur | –10°C tot +65°C |

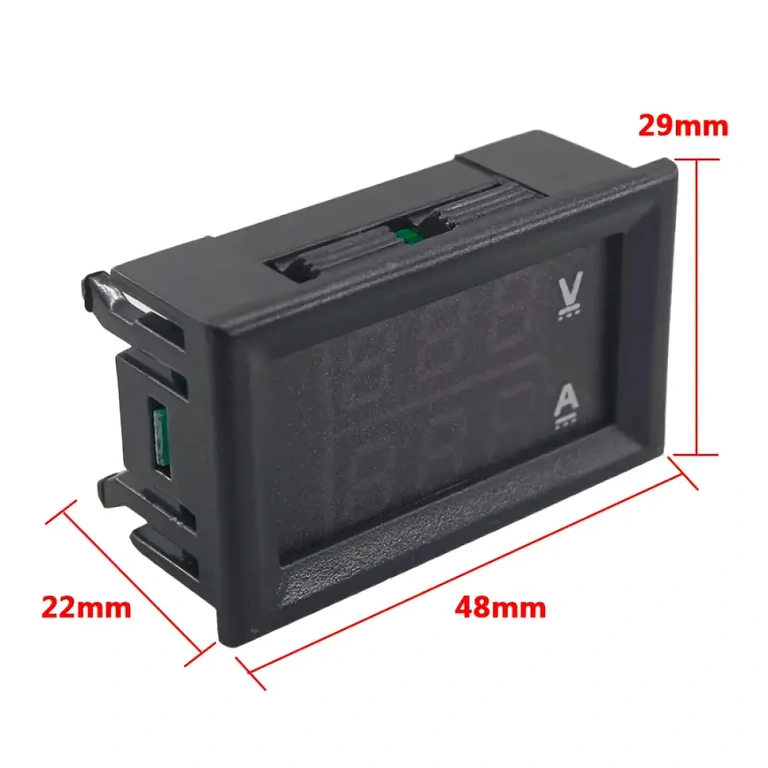

| Afmetingen module | 48 × 29 × 26 mm |
| Inbouwmaat | 46 × 27 mm |
| Kabellengte | 15 cm |
Installatie en gebruik

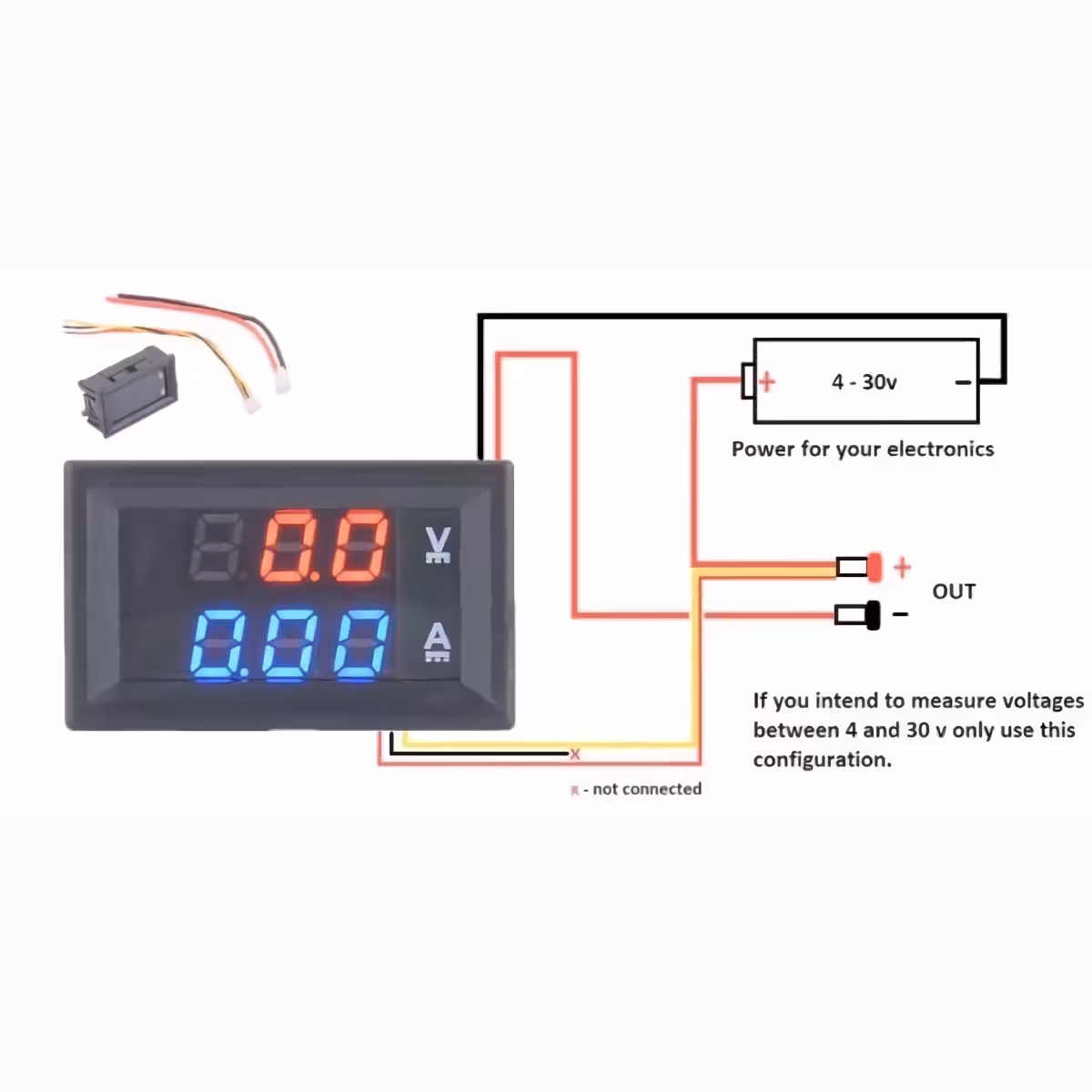

- Schema 1 – Gemeenschappelijke voeding: Verbind de 4–30V DC bron met zowel de voeding van de module als de verbruiker. De spanningsmeetdraden worden parallel aan de verbruiker aangesloten, de stroommeting verloopt in serie.

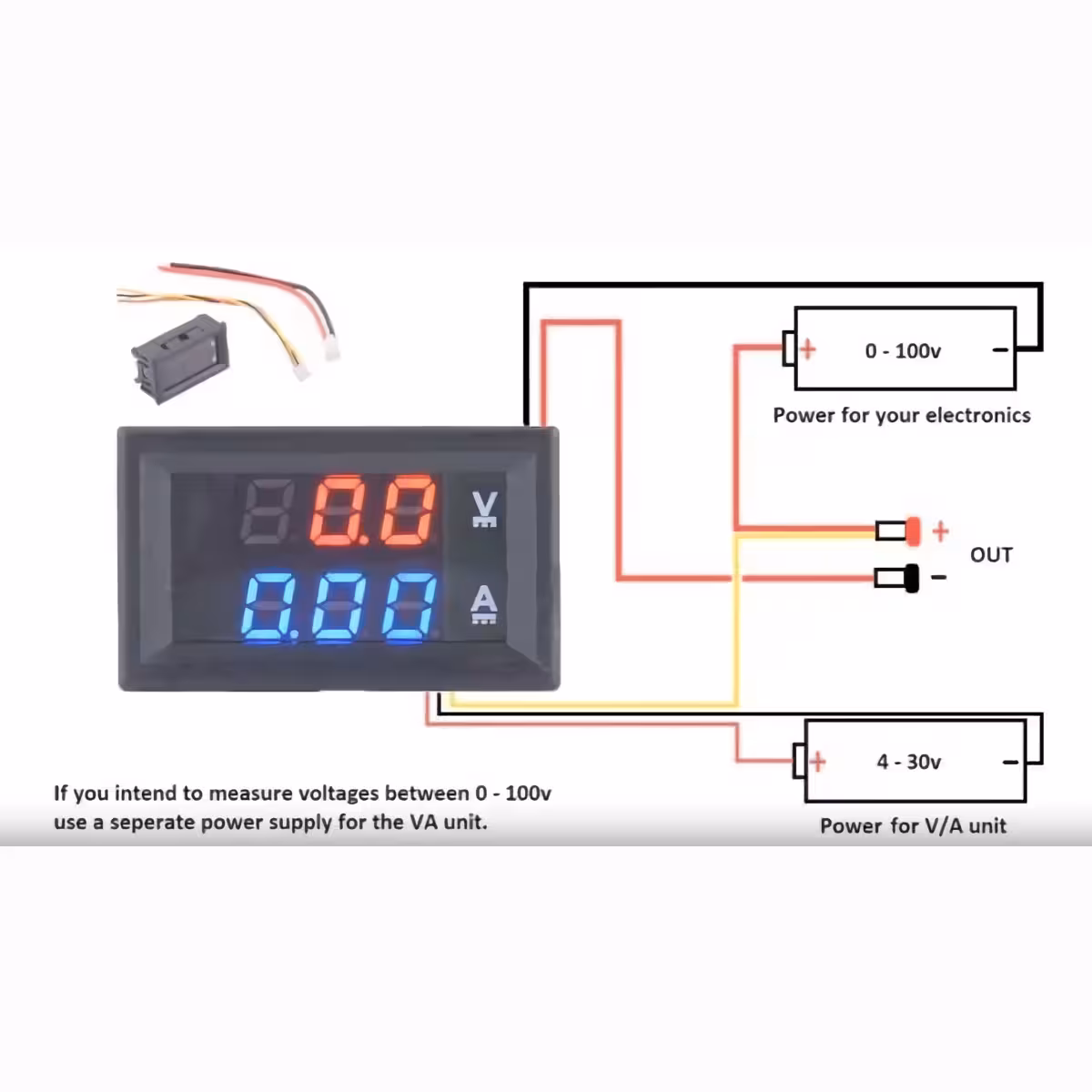

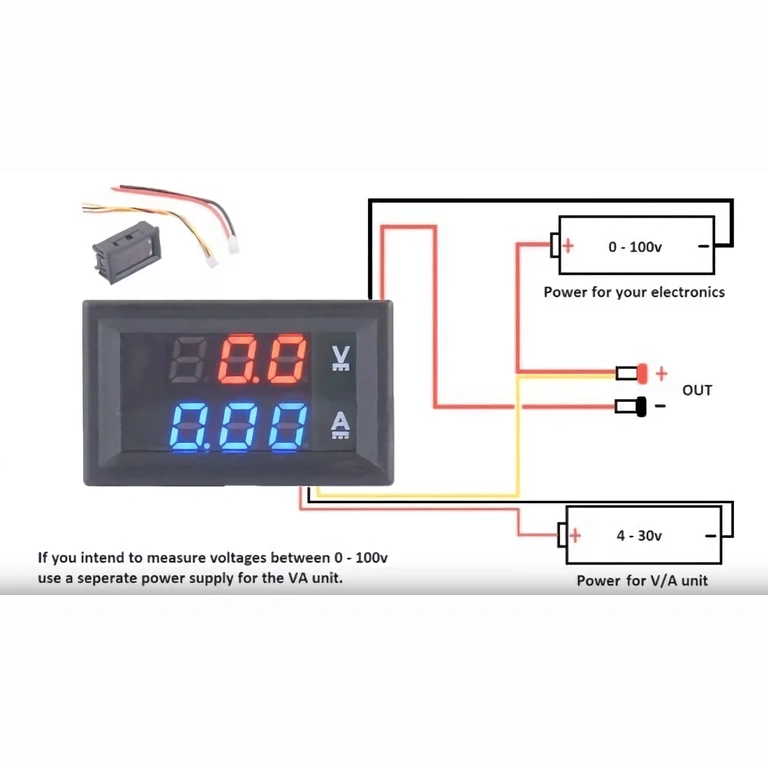

- Schema 2 – Gescheiden voeding: Gebruik een aparte 4–30V DC bron voor de voeding van de module. Het te meten circuit kan nu onafhankelijk tot 100V gaan — ideaal voor regelbare labvoedingen.
- Maak een uitsparing van 46 × 27 mm in je paneel en plaats de module vanaf de voorzijde.
- Zet de module vast met de meegeleverde clips en sluit de kabels aan volgens het gekozen schema.
- Schakel de voeding in; het display licht direct op en toont de actuele waarden.
Inhoud van de verpakking
- 1× Digitale volt-ampèremeter paneelmodule DC 0–100V / 0–10A
- Aansluitkabels (~15 cm, reeds bevestigd)
- Bevestigingsclips voor paneelmontage
Veelgestelde vragen
Is deze meter geschikt voor 12V of 24V zonnepanelen?
Ja, absoluut. De voedingsspanning van de module (4–30V) sluit perfect aan op standaard zonne-energiesystemen, en het meetbereik tot 100V/10A dekt de meeste gangbare toepassingen.
Heb ik een externe shunt nodig voor de ampèremeter?
Nee, de shunt is intern verwerkt en ondersteunt stromen tot 10A. Je hoeft geen extra onderdelen toe te voegen.
Hoe meet ik spanningen boven de 30V?
Gebruik Schema 2: voed de module met een aparte 4–30V bron. Het te meten circuit kan dan tot 100V gaan zonder dat de twee circuits elkaar beïnvloeden.
Werkt deze meter ook op wisselstroom (AC)?
Nee, deze module is uitsluitend ontworpen voor DC-circuits. Sluit hem niet aan op AC-spanning.
Wat is de exacte inbouwmaat?
De benodigde uitsparing is 46 × 27 mm. De voorzijde van de module is 48 × 29 mm, waardoor deze netjes en stevig op het paneel aansluit.
