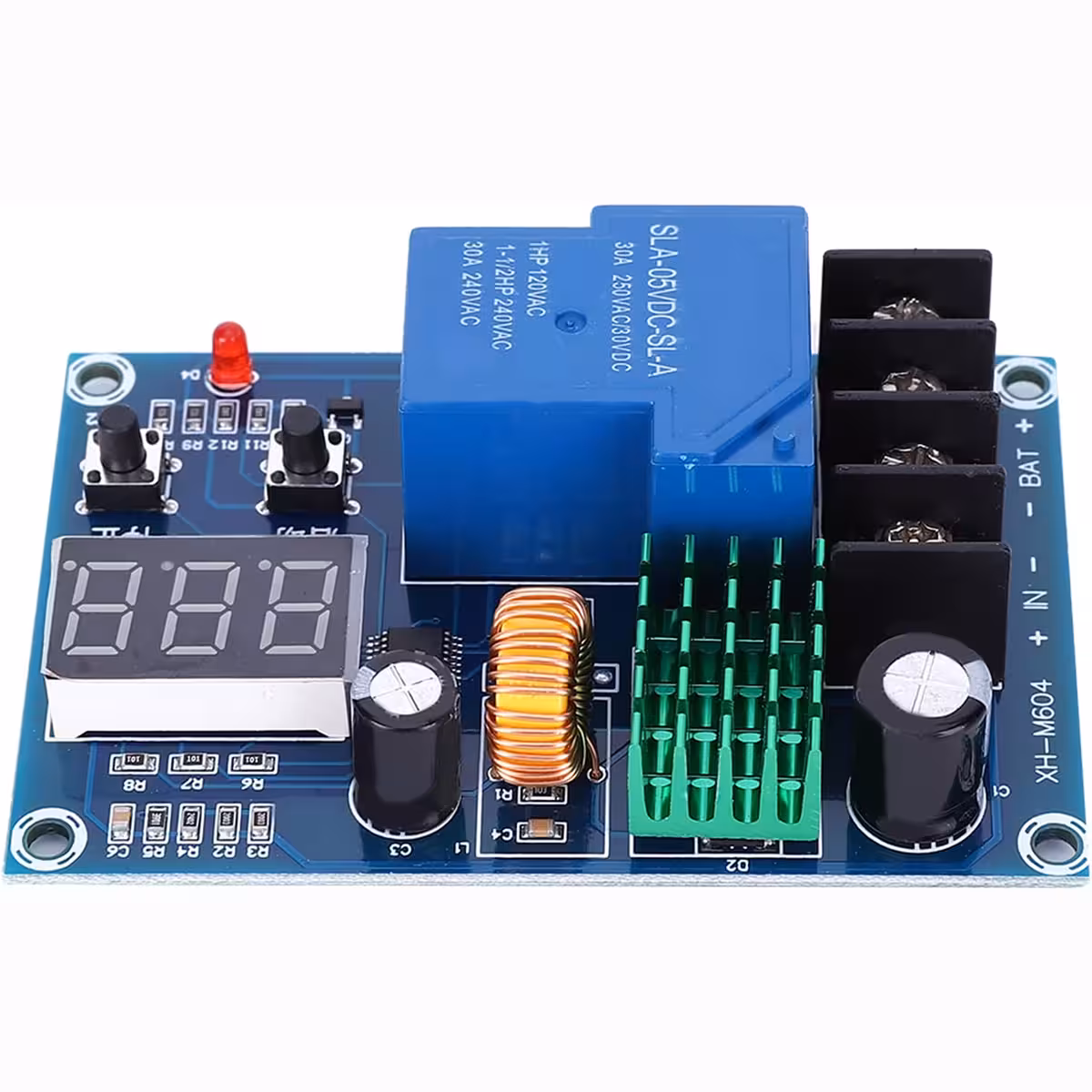

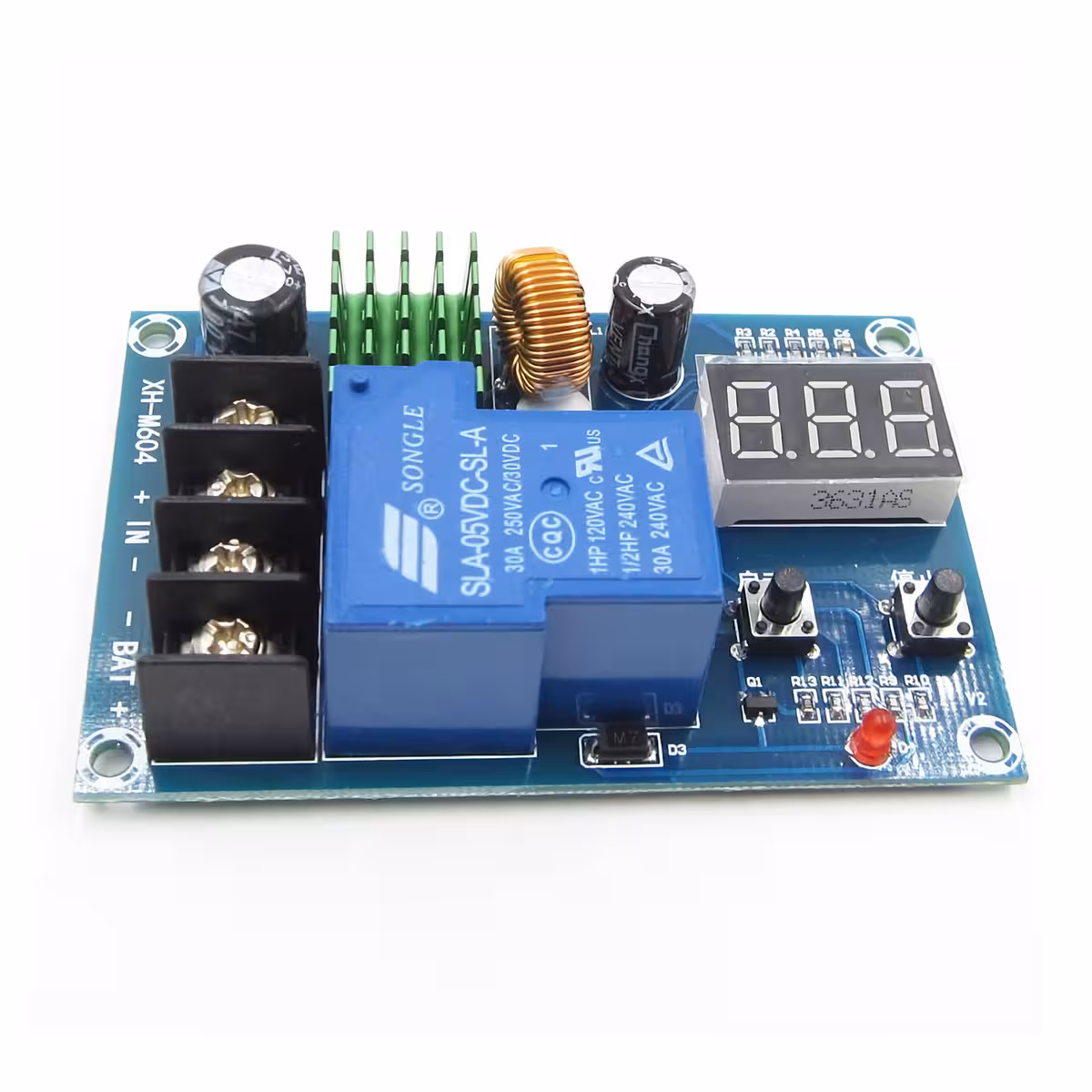

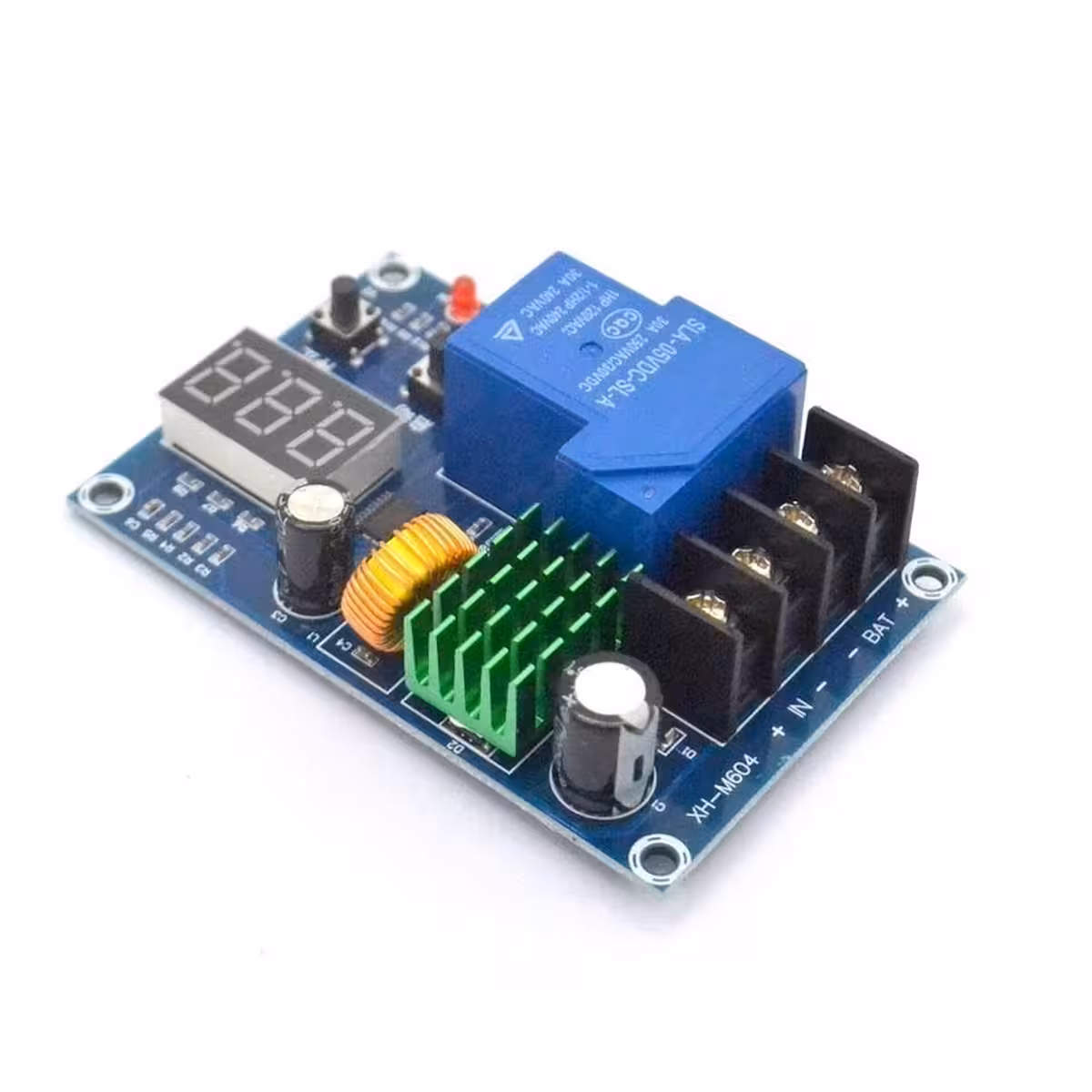

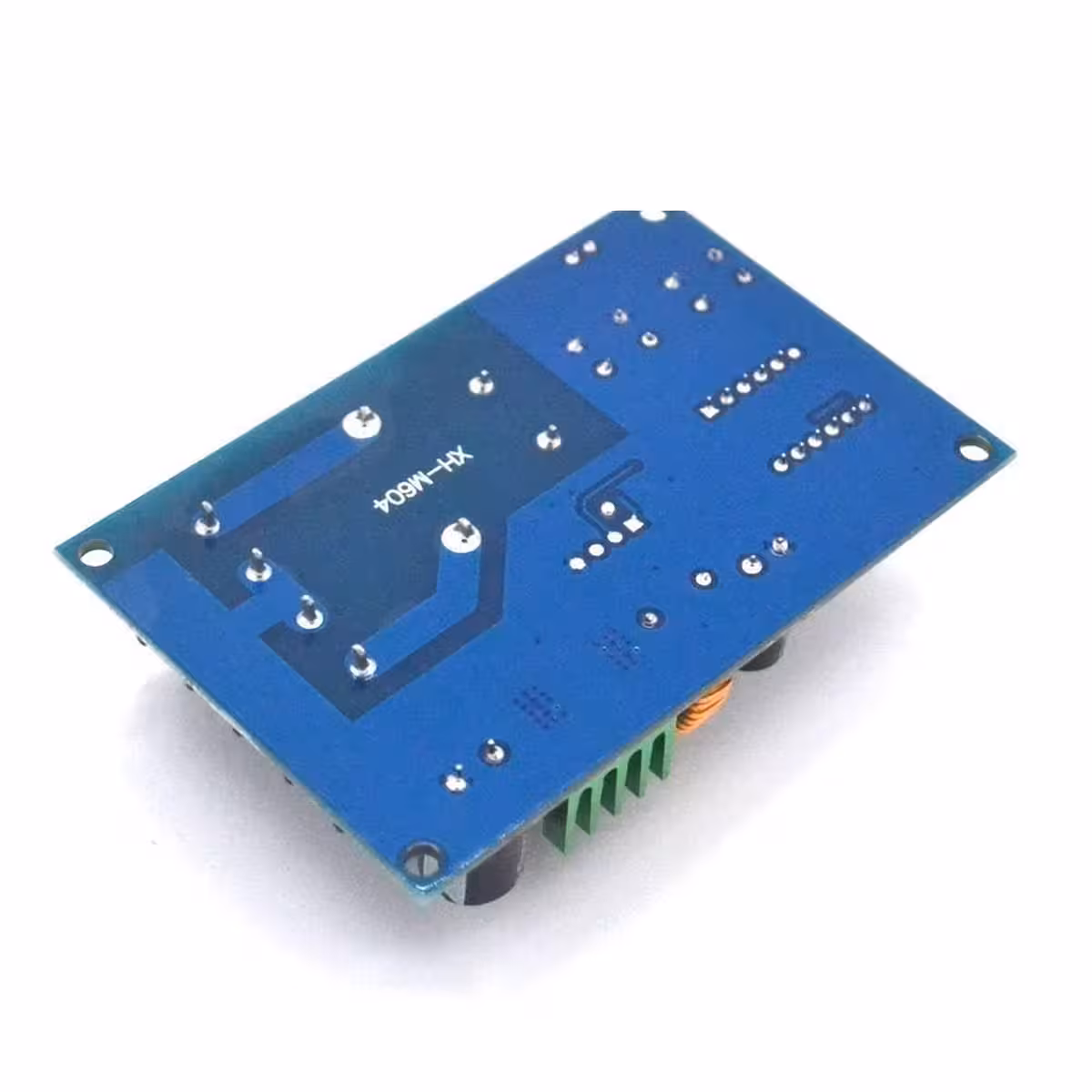

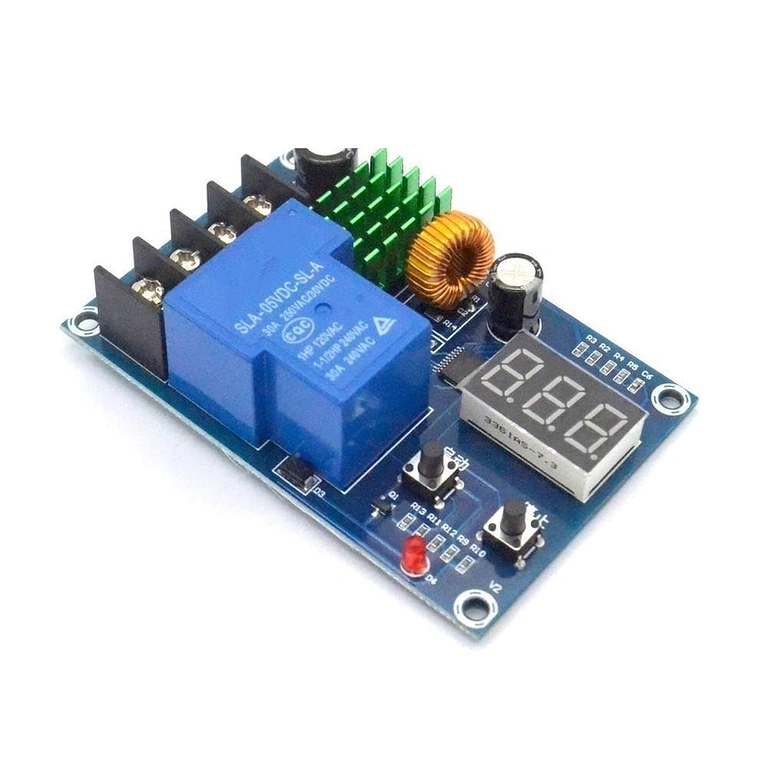

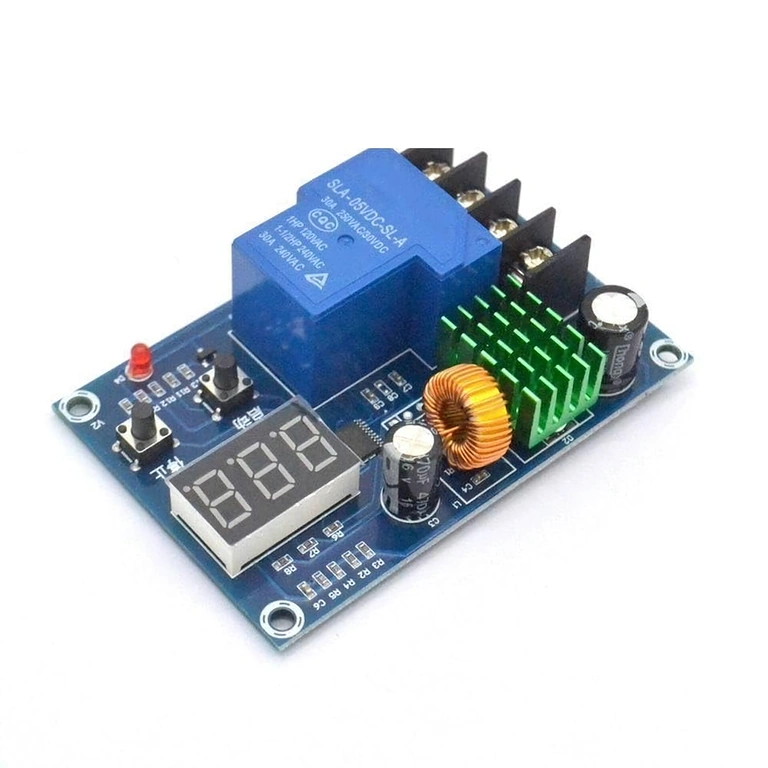

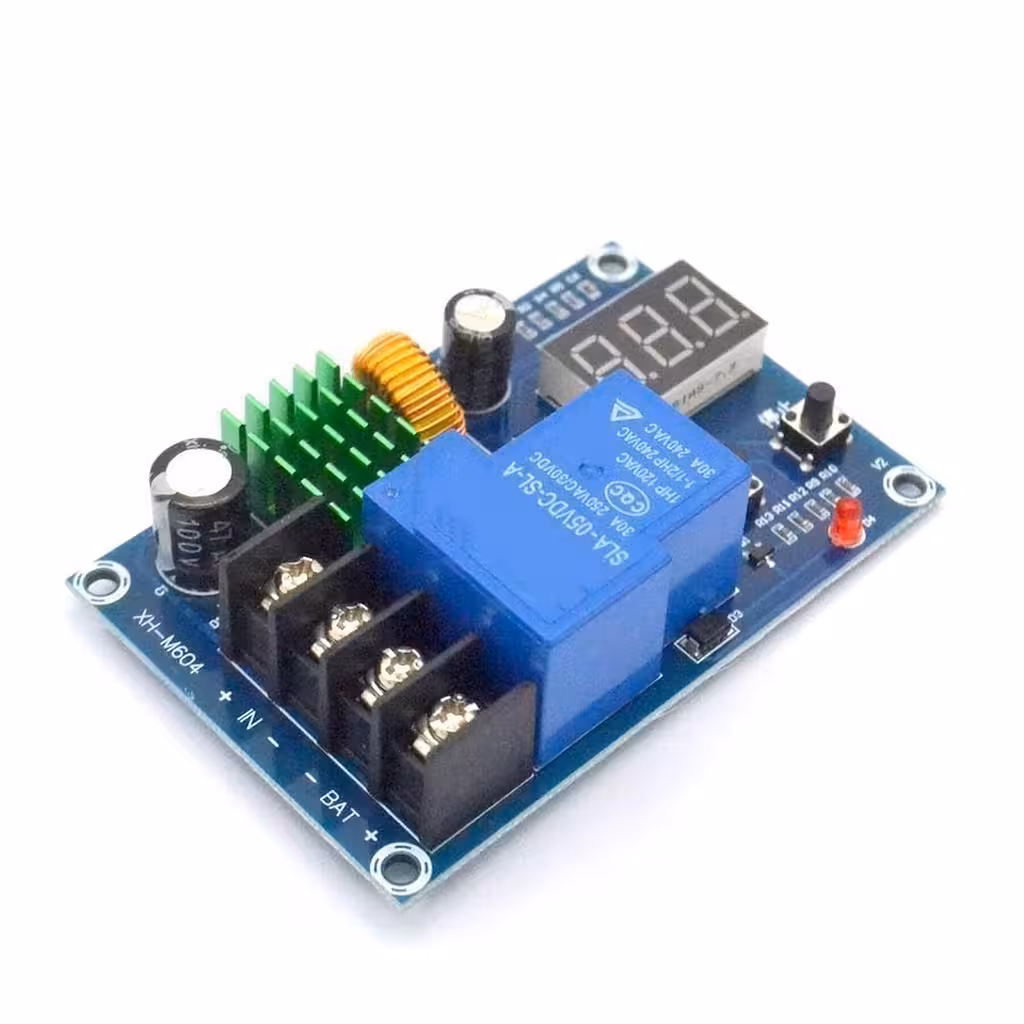

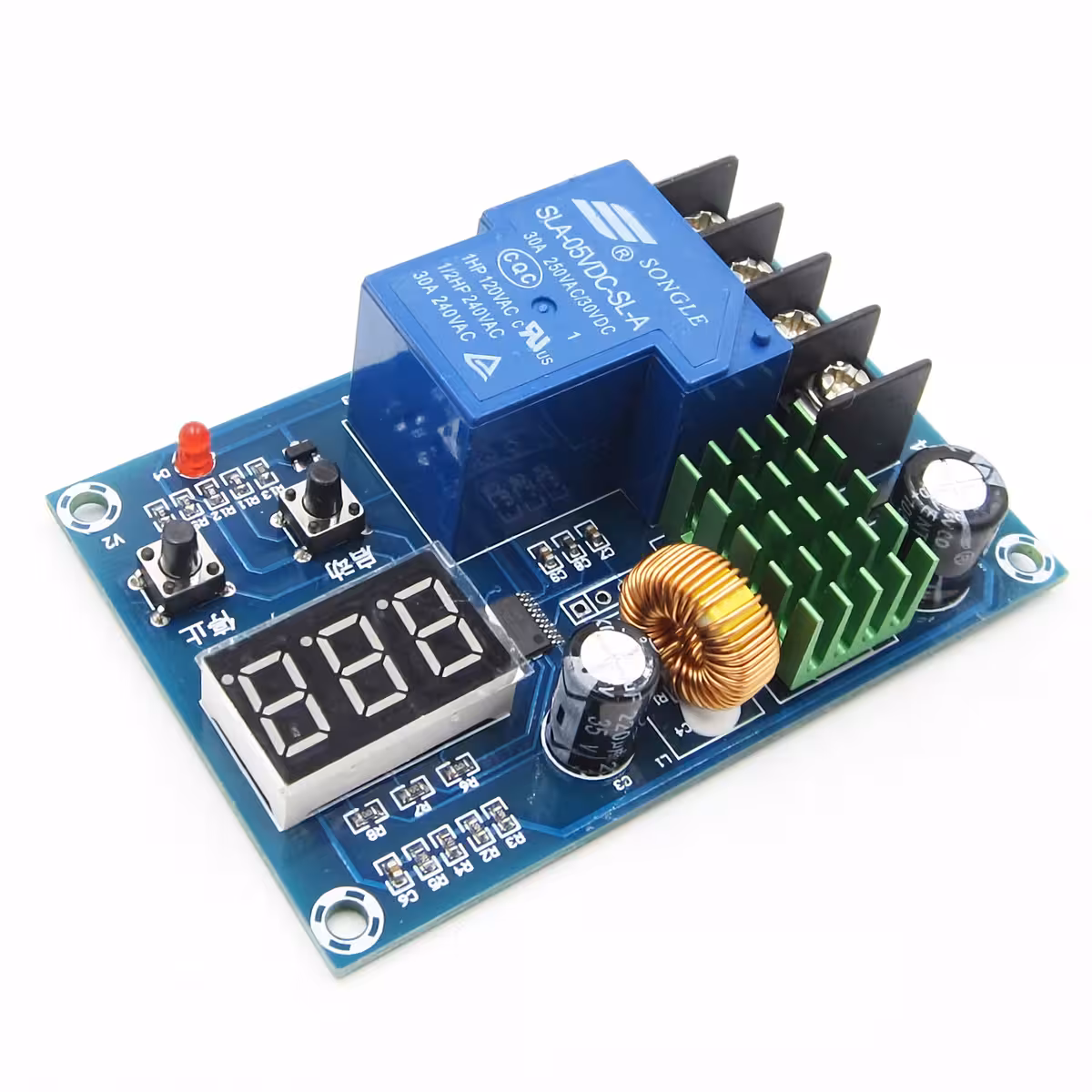

XH-M604 30A Solar Laadregelaar — de slimme bescherming voor je off-grid accusysteem
Een volledig ontladen accu betekent vaak het einde van de levensduur, wat je honderden euro’s aan vervangingskosten kan kosten. In een onbeheerd zonne-energiesysteem kan dit ongemerkt gebeuren: ’s nachts, bij bewolkt weer of wanneer het verbruik hoger is dan de opbrengst. De XH-M604 laadregelaar grijpt precies op tijd in: hij stopt het ontladen voordat het kritiek wordt en hervat het laden zodra de spanning weer op het ingestelde niveau is. Dankzij het brede bereik van 12V, 24V, 36V, 48V tot 60V is dit de ideale alles-in-één oplossing voor vrijwel elke configuratie.
Let op: De drempelwaarden (start/stop) dienen handmatig te worden ingesteld op basis van de specificaties van jouw accu. De fabrieksinstellingen zijn slechts indicatief.
Waarom kiezen voor dit model? (Belangrijkste voordelen):
- Breed spanningsbereik 6V–60V — Geschikt voor 12V, 24V, 36V, 48V en 60V systemen; je hebt geen aparte regelaar nodig voor verschillende opstellingen.
- 30A nominale stroom — Ondersteunt zonnepanelen tot 360W bij 12V of 720W bij 24V, perfect voor campers, vakantiehuisjes of off-grid installaties.
- LCD-display met 0.1V precisie — Monitor de accuspanning in real-time en stel de drempelwaarden nauwkeurig in, veel preciezer dan met analoge voltmeters.
- Compatibel met 6 accutypes — Geschikt voor Li-Ion, Li-Po, LiFePO4, Ni-Cd, Ni-MH en loodaccu’s (AGM/GEL), zonder extra modules.
- Compact formaat (81×54×18 mm) — Past moeiteloos in elke DIY-behuizing, schakelkast of verdeelpaneel.
Details en Prestaties
De PWM-technologie (Pulse Width Modulation) regelt de energietoevoer via snelle pulsen. Dit vermindert de thermische belasting op de accucellen en verlengt de levensduur aanzienlijk in vergelijking met direct laden. Wanneer de spanning onder de ingestelde START-waarde zakt, activeert de regelaar automatisch de stroomtoevoer; zodra de STOP-limiet is bereikt, wordt het laden onderbroken en schakelt het systeem over naar continue monitoring. Het resultaat: optimale overlaadbeveiliging en diepontladingsbeveiliging zonder dat je er omkijken naar hebt.
| Parameter | Specificatie |
|---|---|
| Model | XH-M604 |
| Ingangsspanning | 6V – 60V DC |
| Nominale stroom | 30A |
| Laadmethode | PWM (Pulse Width Modulation) |
| Ondersteunde voltages | 12V / 24V / 36V / 48V / 60V |
| Display | Digitaal LCD, 0.1V precisie |
| Max. paneelvermogen (12V) | 360W |
| Max. paneelvermogen (24V) | 720W |
| Compatibele accutypes | Li-Ion, Li-Po, LiFePO4, Ni-Cd, Ni-MH, Loodaccu (AGM, GEL) |
| Afmetingen | 81 × 54 × 18 mm |
| Toepassingen | Zonnepanelen, windturbines, campers, off-grid, DIY-projecten |
Programmeren en Gebruik

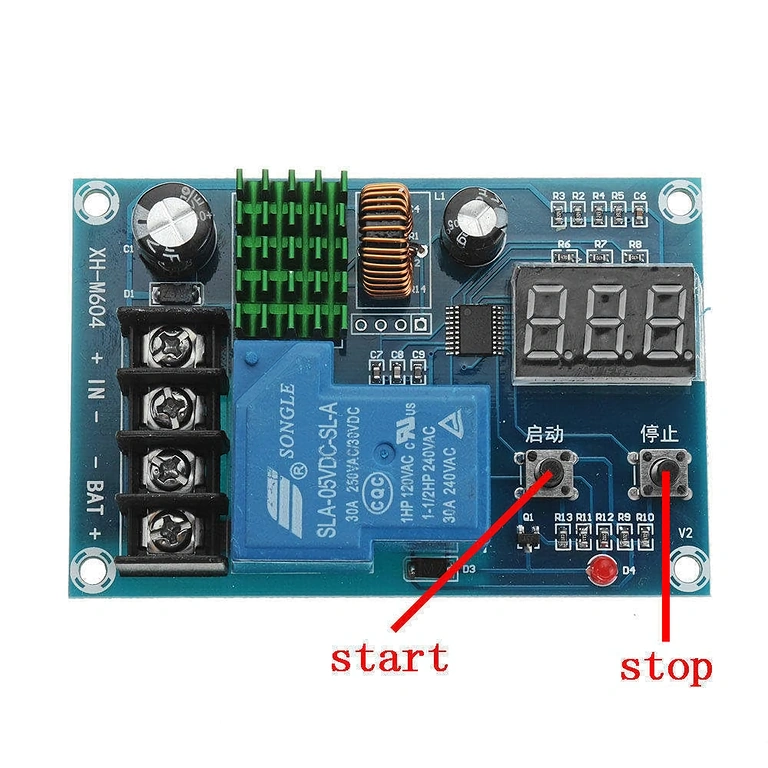

- Houd de START-knop 3 seconden ingedrukt om de spanning in te stellen waarop het laden moet beginnen.
- Houd de STOP-knop 3 seconden ingedrukt om de spanning in te stellen waarop het laden automatisch stopt.
- Voor een fabrieksreset: houd beide knoppen tegelijk ingedrukt totdat het display ‘888’ weergeeft.

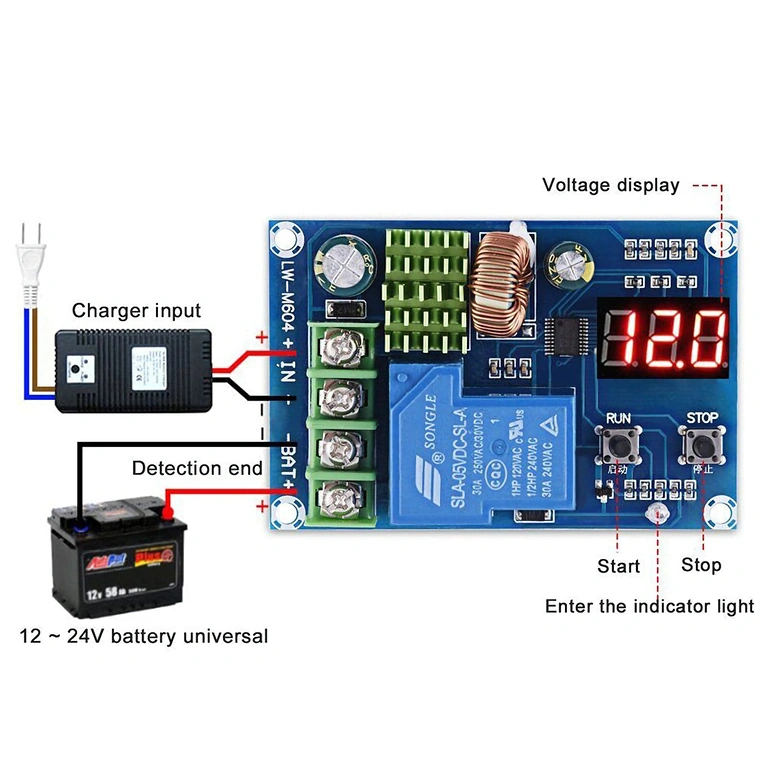

- Sluit eerst de accu aan op de klemmen, daarna het zonnepaneel en tot slot de verbruikers (zoals verlichting of een omvormer).
- Let altijd op de juiste polariteit (+/-) en vermijd blootstelling aan vocht of extreme hitte.
Inhoud van de verpakking
- 1 x XH-M604 Solar laadregelaar met geïntegreerd LCD-display
Veelgestelde vragen
Is de XH-M604 geschikt voor LiFePO4-accu’s?
Ja, de module is compatibel met LiFePO4-accu’s. Je dient wel handmatig de start- en stopspanning in te stellen volgens de richtlijnen van de accufabrikant (meestal 13.8V-14.4V voor een 12V LiFePO4-accu).
Wat is het maximale vermogen van de zonnepanelen?
Bij een nominale stroom van 30A ondersteunt de regelaar zonnepanelen tot 360W in een 12V-systeem en tot 720W in een 24V-systeem. Bij hogere voltages (48V, 60V) neemt het ondersteunde vermogen evenredig toe.
Kan ik deze ook gebruiken voor windturbines?
Ja, de regelaar is geschikt voor kleine windturbines, mits de uitgangsspanning van de turbine binnen het bereik van 6V-60V DC valt en er een correcte gelijkrichting aanwezig is.
Hoe beschermt dit de accu tegen diepontlading?
De regelaar monitort continu de accuspanning en schakelt de verbruikers automatisch uit zodra de ingestelde ondergrens is bereikt, waardoor onherstelbare schade aan de cellen wordt voorkomen.
Mag ik een omvormer direct op de uitgang aansluiten?
Ja, dat kan. Zorg er echter voor dat het piekvermogen van de omvormer de 30A-capaciteit van de regelaar niet overschrijdt en gebruik kabels met de juiste dikte om oververhitting te voorkomen.
