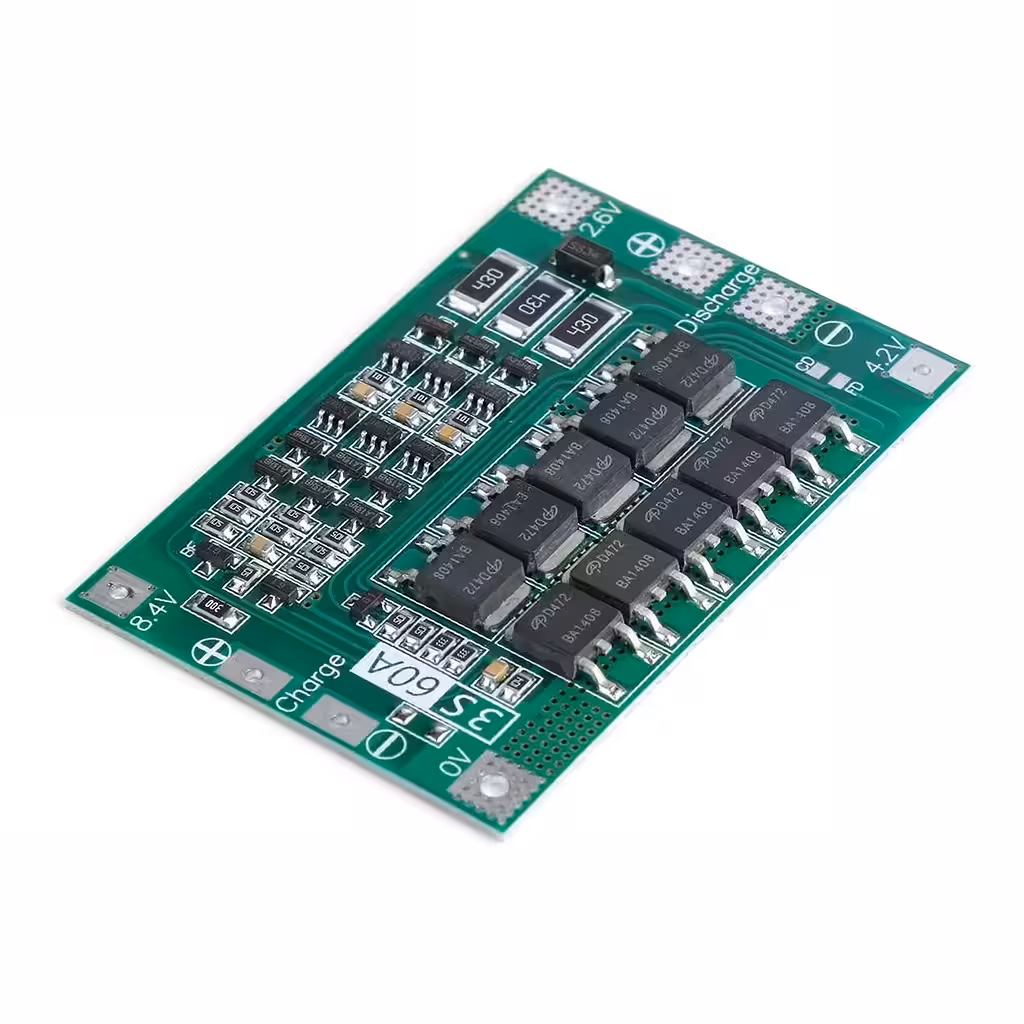

3S 60A BMS-module – Complete bescherming en balancering voor 14.8V Li-Ion 18650 accupacks
Onbeschermde accu’s degraderen snel. Zonder actief beheer kan een Li-Ion accupack bij intensief gebruik in enkele maanden tijd wel 30 tot 40% van zijn capaciteit verliezen. Deze 3S 60A BMS-module biedt de oplossing: het systeem monitort elke cel afzonderlijk, grijpt automatisch in bij afwijkingen en houdt je accupack tijdens elke laadcyclus perfect in balans.
Let op: De 18650-accu’s worden niet meegeleverd. Controleer altijd de nominale spanning van je accupack vóór installatie. De 70A is een piekbelasting; de aanbevolen maximale continue stroom is 60A.
Waarom kiezen voor dit model? (Belangrijkste voordelen):
- 60A continu / 70A piek — levert voldoende vermogen voor motoren met een hoge stroomvraag zonder spanningsval of ongewenste uitval, ideaal voor DIY-projecten en industriële toepassingen.
- Passieve balancering (100mA per cel) — compenseert verschillen tussen cellen tijdens het laden, waardoor chronische onbalans en capaciteitsverlies worden voorkomen.
- Drievoudige automatische beveiliging — beschermt tegen overladen (4.2V ±0.03V), diepontlading (3.2V ±0.1V) en kortsluiting, zonder dat handmatige tussenkomst nodig is.
- 10 krachtige MOSFET’s — zorgen voor een lage interne weerstand en uitstekende warmteafvoer, wat resulteert in snellere schakeltijden bij defecten vergeleken met standaard 6-MOSFET modules.
- Ultradun ontwerp (3.4 mm) — past moeiteloos in compacte behuizingen van accuboormachines, drones of RC-auto’s waar de ruimte beperkt is.

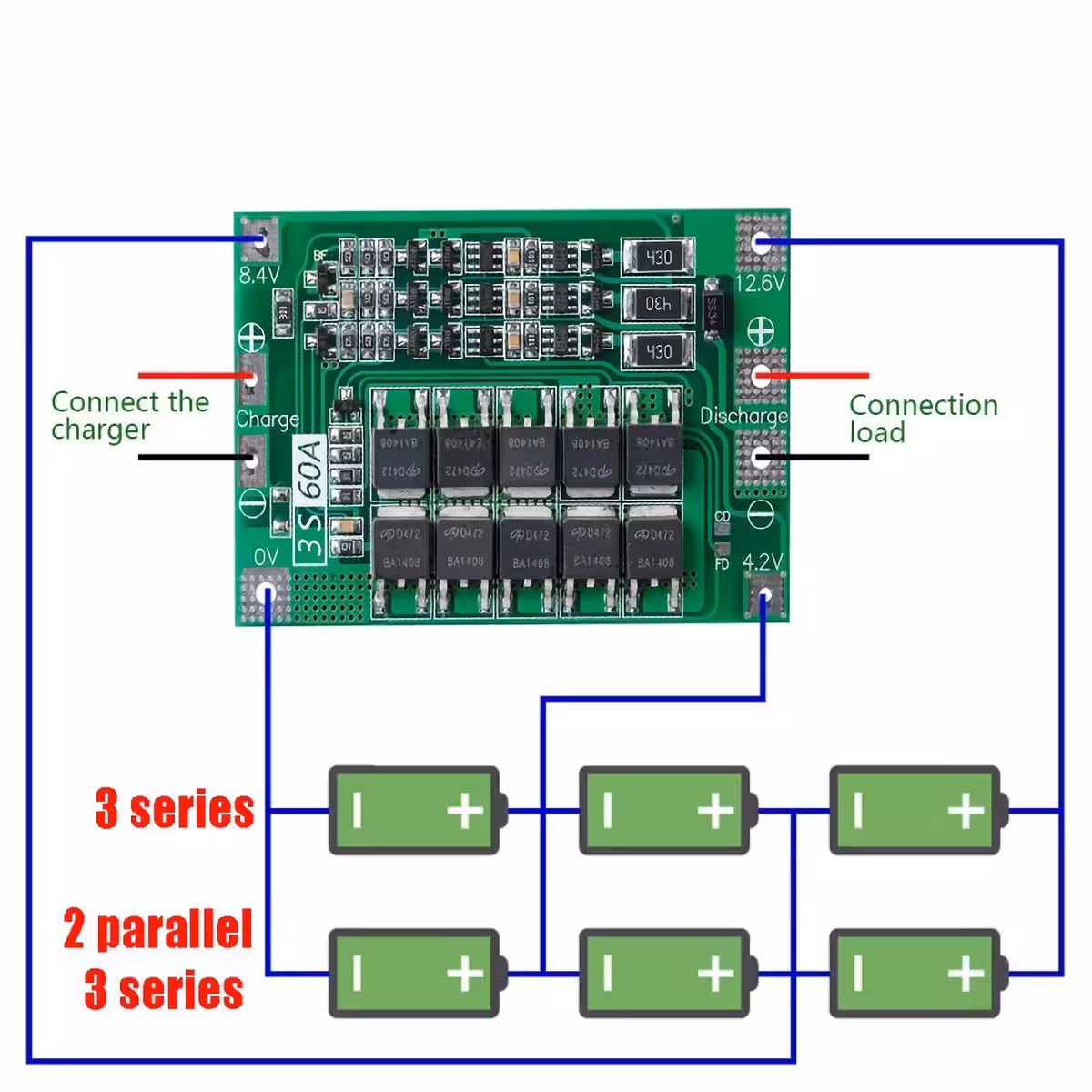

- Common port (B- / P- / C-) — maakt het gelijktijdig aansluiten van de lader en de verbruiker mogelijk zonder complexe bedrading.
Details en prestaties

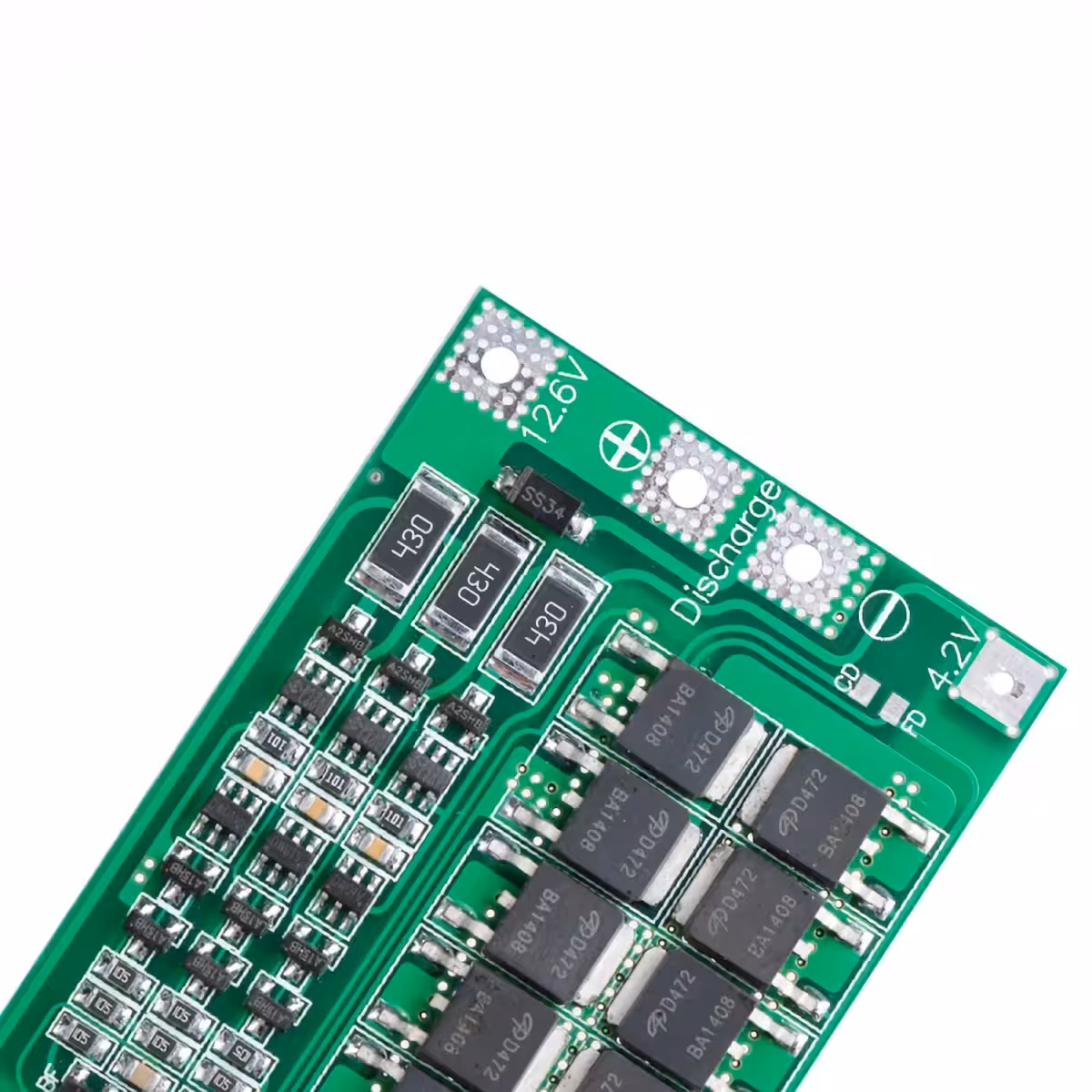

Het circuit is opgebouwd rondom 10 symmetrisch geplaatste MOSFET’s, wat de interne weerstand verlaagt en energieverlies onder belasting minimaliseert. De beveiligingsdrempels zijn in de fabriek nauwkeurig gekalibreerd voor standaard Li-Ion chemie: 4.2V voor overbelasting en 3.2V voor diepontlading. Zo worden je cellen optimaal beschermd zonder in te leveren op bruikbare capaciteit.
Het passieve balanceringssysteem is actief tijdens de laadfase en voert overtollige energie uit de volste cellen af via speciale weerstanden. De module ondersteunt een maximale laadstroom van 15A, wat compatibel is met de meeste professionele 3S-laders. Bij ontlaadstromen tussen 20–30A werkt de module zonder extra koeling; bij belastingen richting de 60A is goede ventilatie aanbevolen.
| Parameter | Waarde / Detail |
|---|---|
| Accuconfiguratie | 3S (Li-Ion 18650) |
| Nominale spanning | 14.8V (lader: 12.6V output) |
| Maximale laadstroom | 15A |
| Maximale ontlaadstroom (continu) | 60A |
| Maximale ontlaadstroom (piek) | 70A |
| Overlaadbeveiliging | 4.2V ± 0.03V per cel |
| Diepontlaadbeveiliging | 3.2V ± 0.1V per cel |
| Balanceringsstroom | 100mA per cel |
| Aantal MOSFET’s | 10 |
| Afmetingen | 62 × 42 × 3.4 mm |
| Kortsluitbeveiliging | Ja (automatisch, reset na verwijderen belasting) |
| Poort-topologie | Common port (B- / P- / C-) |
| Aanbevolen toepassingen | Accuboormachines, schroefmachines, drones, RC, robotstofzuigers, DIY |
Inhoud van de verpakking
- 1 × 3S 60A BMS-module voor Li-Ion 18650 accu’s
Veelgestelde vragen
Werkt dit met elke 18650-accu, ongeacht de capaciteit?
Ja. De 3S 60A BMS-module is compatibel met alle Li-Ion 18650-cellen, ongeacht de capaciteit (mAh). Voor het beste resultaat raden we aan om cellen van hetzelfde merk en type te gebruiken; grote verschillen in capaciteit tussen cellen vertragen het balanceringsproces.
Wat gebeurt er bij kortsluiting?
De module detecteert een kortsluiting binnen enkele milliseconden en onderbreekt direct het ontlaadcircuit via de MOSFET’s. Zodra de kortsluiting is verholpen, herstelt de module zichzelf automatisch. Handmatig resetten is niet nodig.
Welke lader heb ik nodig?
Voor een 3S Li-Ion accupack moet de lader een uitgangsspanning van exact 12.6V leveren. Gebruik altijd een specifieke 3S-lader met stroombegrenzing; een ongeschikte lader kan de cellen beschadigen, zelfs als er een BMS is geïnstalleerd.
Is koeling nodig bij hoge stromen?
Bij een belasting van 20–30A functioneert de module zonder extra koeling. Gebruik je de module langdurig dicht bij de limiet van 60A? Dan raden we aan om een kleine koelplaat op de MOSFET’s te monteren of voor actieve ventilatie te zorgen om de levensduur van de componenten te waarborgen.
