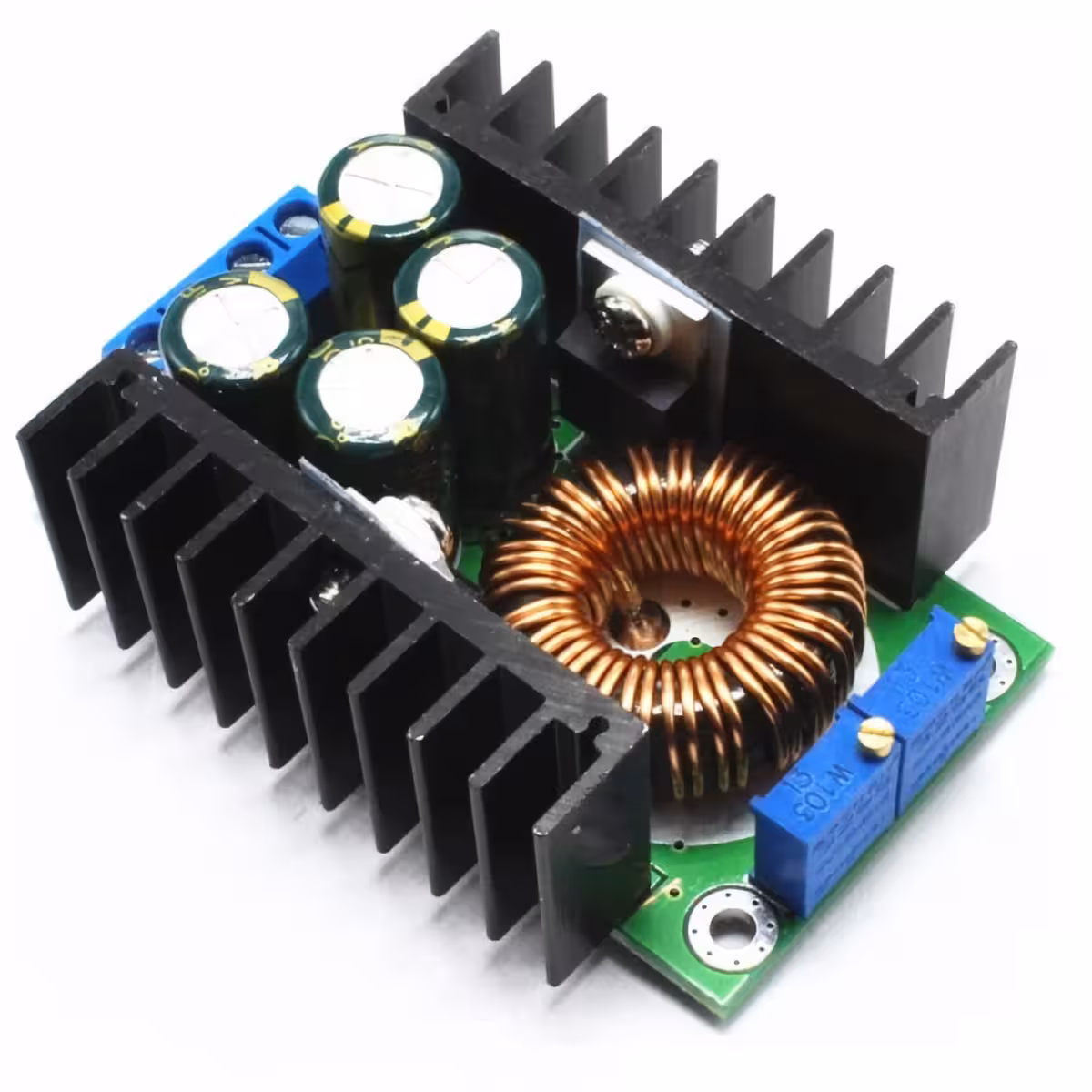

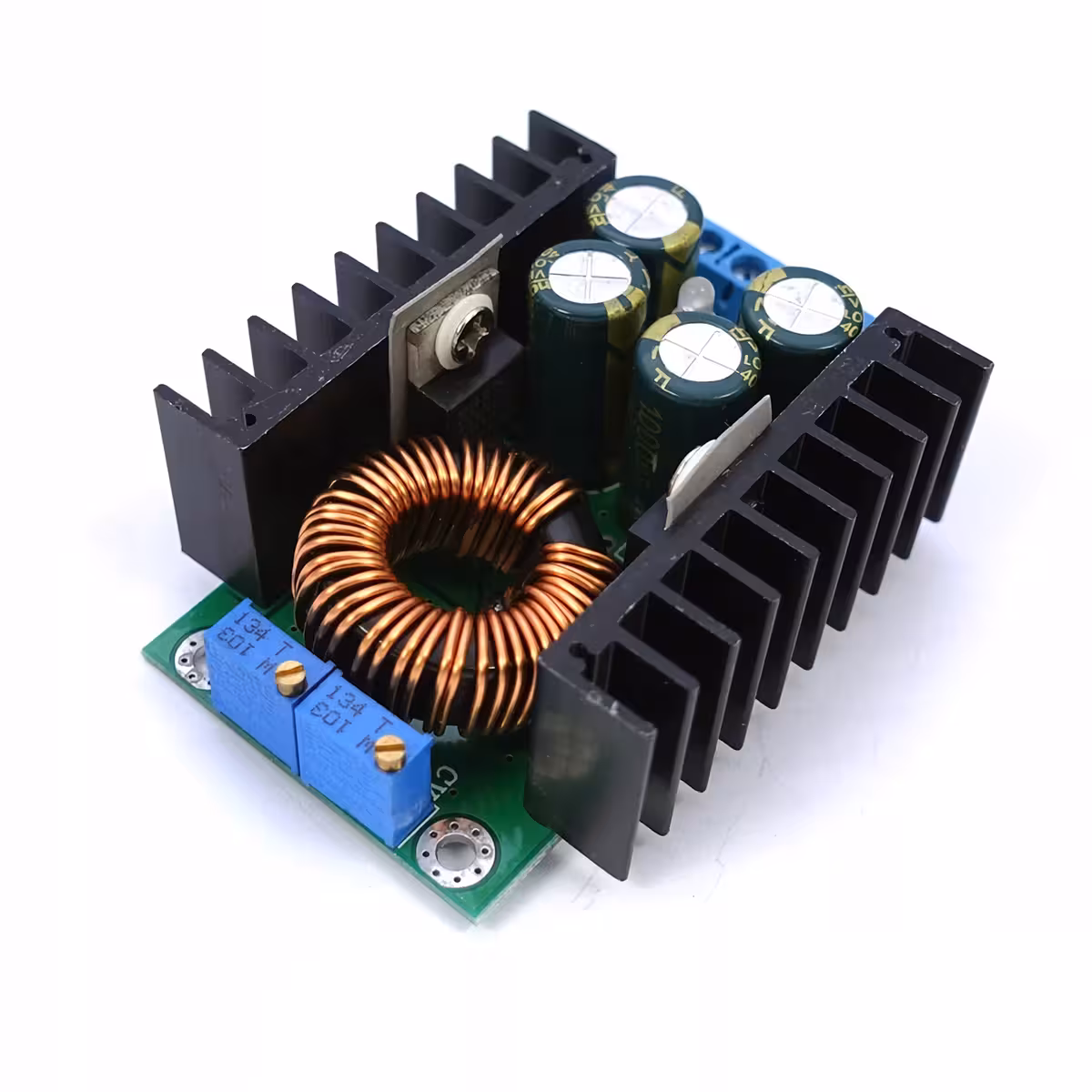

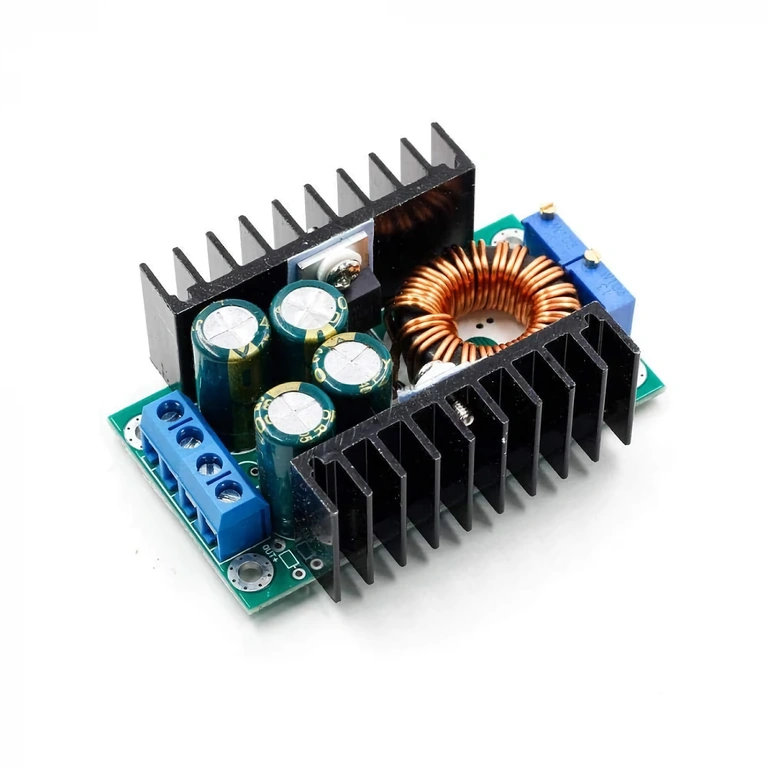

Instelbare 9A DC-DC Step-Down Module – voor precisieprojecten waar elke volt telt
Of je nu een krachtige LED wilt aansturen, een LiPo-accu veilig wilt opladen of een eigen laboratoriumvoeding bouwt: de uitdaging is vaak hetzelfde. De beschikbare spanning komt zelden overeen met wat je nodig hebt. Deze instelbare step-down module biedt de oplossing. Hij verlaagt de spanning van elke bron tussen 5V en 40V naar exact het gewenste niveau, met laboratoriumprecisie en minimaal energieverlies.
Let op: Bij een uitgangsstroom van meer dan 7A is actieve koeling (ventilator) aanbevolen. Voor bescherming tegen verkeerde polariteit adviseren wij een externe Schottky-diode op de ingangslijn te plaatsen.
Waarom kiezen voor deze module? (Belangrijkste voordelen):
- Nauwkeurige 25-slags potentiometers — stel spanning en stroom tot in detail in zonder abrupte sprongen; ideaal voor gevoelige accu’s of precisie-LED’s.
- 95% efficiëntie — van de 100W verbruik gaat 95W naar je apparaat. Dit betekent een koel koellichaam bij normaal gebruik en een lager energieverbruik.
- Onafhankelijke CC/CV-regeling — fungeert als een slimme lader voor LiPo, Li-Ion of NiMH-accu’s zonder extra schakelingen.
- Ingebouwde kortsluitbeveiliging — bij een defect in de belasting schakelt de module zichzelf uit, zodat je apparatuur intact blijft.

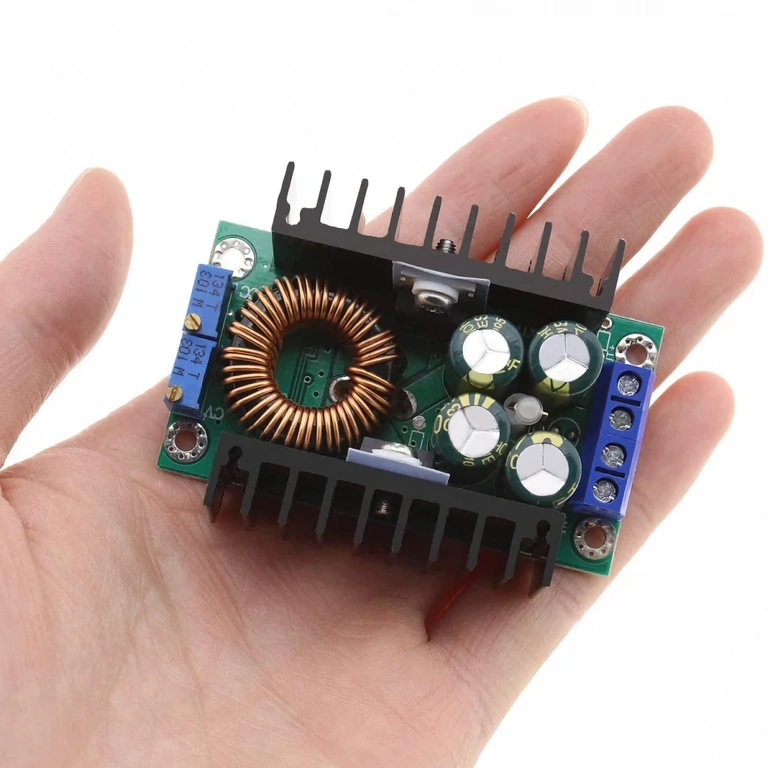

- Compact formaat (65 × 48 mm) — voorzien van 4 montagegaten (3 mm) voor snelle inbouw in je eigen behuizing of bedieningspaneel.
Details en Prestaties
De kern van deze module is een hoogwaardige buck-converter (step-down) met snelle schakeling, ontworpen om de uitgangsspanning stabiel te houden, zelfs bij wisselende belasting. Met een ingangsspanning van 5V tot 40V DC is hij breed inzetbaar voor onder andere multi-cel LiPo-accu’s, pc-voedingen, labvoedingen of zonnepanelen.
Dankzij de twee 25-slags potentiometers heb je volledige controle over de uitgangsspanning (1.2V–35V) en de stroomlimiet (0.2A–9A). Dit maakt de module veelzijdiger dan een standaard spanningsregelaar. Bij een continue belasting boven 7A raden we aan een kleine ventilator op het koellichaam te plaatsen; onder deze waarde zorgt de efficiëntie van 95% voor een uitstekende warmtehuishouding zonder actieve koeling.
| Parameter | Specificatie |
|---|---|
| Ingangsspanning | 5V – 40V DC |
| Instelbare uitgangsspanning | 1.2V – 35V DC |
| Maximale ingangsstroom | 9A |
| Instelbare uitgangsstroom | 0.2A – 9A |
| Maximale efficiëntie | 95% |
| Regeltype | 25-slags potentiometers (spanning en stroom) |
| Beveiligingen | Kortsluiting (ompolingsbeveiliging via externe diode) |
| Koeling | Actief (ventilator) bij stroom > 7A |
| Afmetingen | 65 × 48 × 24 mm |
| Montage | 4 schroefgaten (Ø 3 mm) |
| Type converter | Buck (Step Down) DC-DC |
Gebruiksaanwijzing
- Sluit de voeding aan op de ingangsklemmen en let op de juiste polariteit (+ en –). De ingangsspanning moet minimaal 1.5V hoger zijn dan de gewenste uitgangsspanning.
- Stel de uitgangsspanning in met de potentiometer gemarkeerd als V-ADJ. Draai langzaam — de 25 slagen zorgen voor een zeer hoge nauwkeurigheid. Controleer de waarde met een multimeter op de uitgangsklemmen.
- Stel de stroomlimiet in met de potentiometer gemarkeerd als I-ADJ. Sluit de belasting aan en pas de stroom aan terwijl je deze monitort met een ampèremeter in serie.
- Houd de temperatuur in de gaten bij zware belasting. Als de stroom boven de 7A komt, monteer dan een ventilator op het koellichaam.
- Plaats een Schottky-diode (bijv. SB1040 of vergelijkbaar) op de positieve ingangslijn als er een risico bestaat op verkeerd aansluiten van de voeding.
Inhoud van de verpakking
- 1x Instelbare DC-DC Step-Down Module 5-40V / 9A
Veelgestelde vragen
Kan ik deze module gebruiken om een 3.7V LiPo-accu op te laden vanaf een 12V voeding?
Ja, dat kan. Stel de uitgangsspanning in op 4.2V (de maximale spanning voor een single-cell LiPo) en begrens de stroom volgens de specificaties van de accu. De module werkt in CC/CV-modus, wat precies is wat een LiPo-accu nodig heeft.
Heb ik altijd een ventilator nodig?
Nee. Actieve koeling is alleen noodzakelijk bij een continue uitgangsstroom van meer dan 7A. Daaronder zorgt de hoge efficiëntie van 95% ervoor dat de componenten binnen veilige temperatuurgrenzen blijven.
Hoe bescherm ik de module tegen verkeerd aansluiten?
De module heeft geen interne beveiliging tegen omgekeerde polariteit. Monteer een Schottky-diode met voldoende stroomcapaciteit (bijv. SB1040) in serie op de positieve ingangslijn. Dit is een kleine investering die de module beschermt tegen een kostbare fout.
Werkt dit als driver voor krachtige LED’s?
Zeker. Stel de stroom in op de nominale waarde van de LED en de spanning op de juiste ‘forward voltage’. Dankzij de instelbare stroombegrenzing fungeert de module als een efficiënte driver zonder dat je extra componenten nodig hebt.
