Multifunctionele digitale elektronische component tester | ESR-meter, capaciteitmeter, frequentiegenerator

ESR Meter Digitale Componententester Capaciteitsmeter Condensatoren Frequentiegenerator

Multifunctionele transistor tester voor automatische detectie van NPN- en PNP-transistors, FET, diodes, dubbele diodes, thyristor, SCR, met automatische identificatie van de transistorpinout.

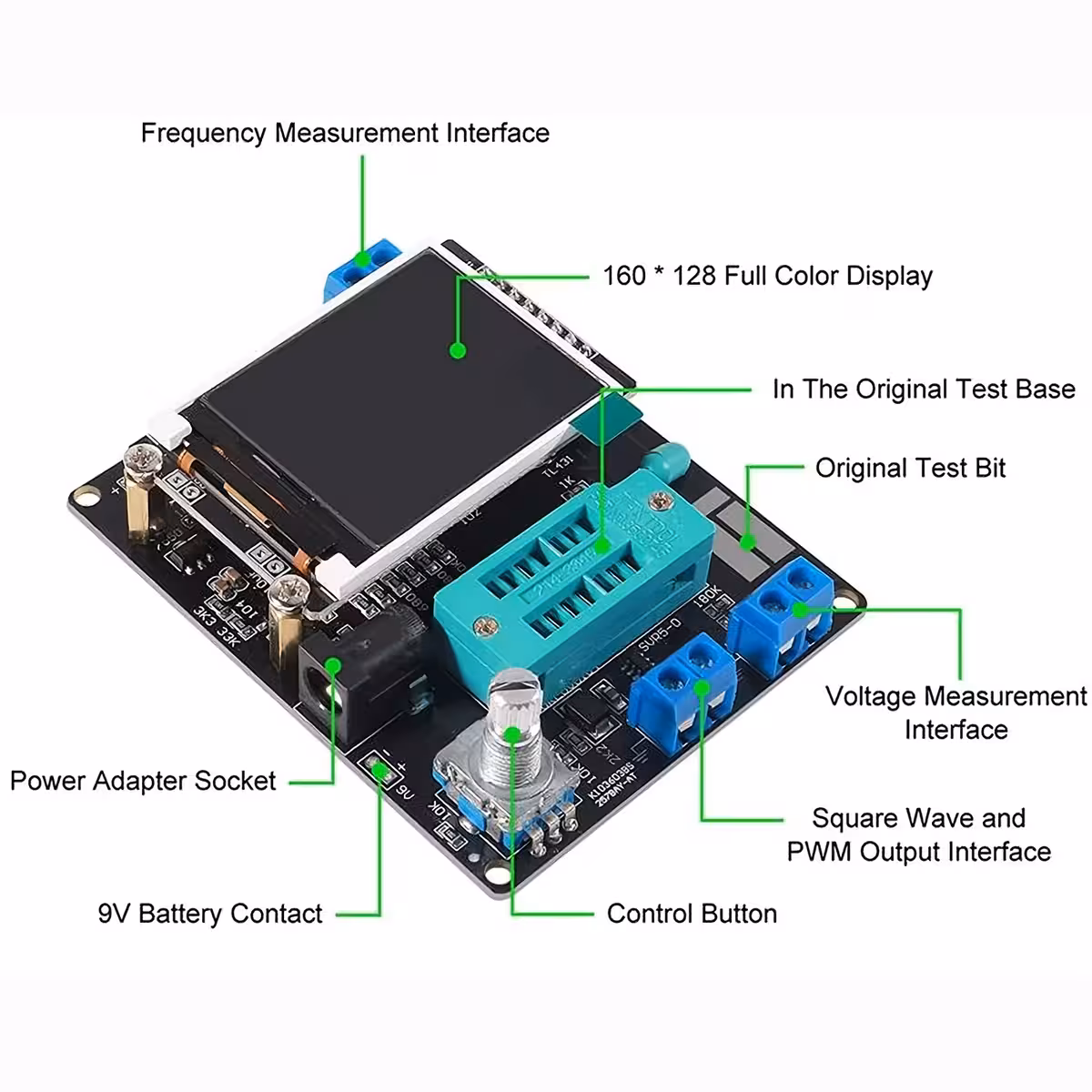

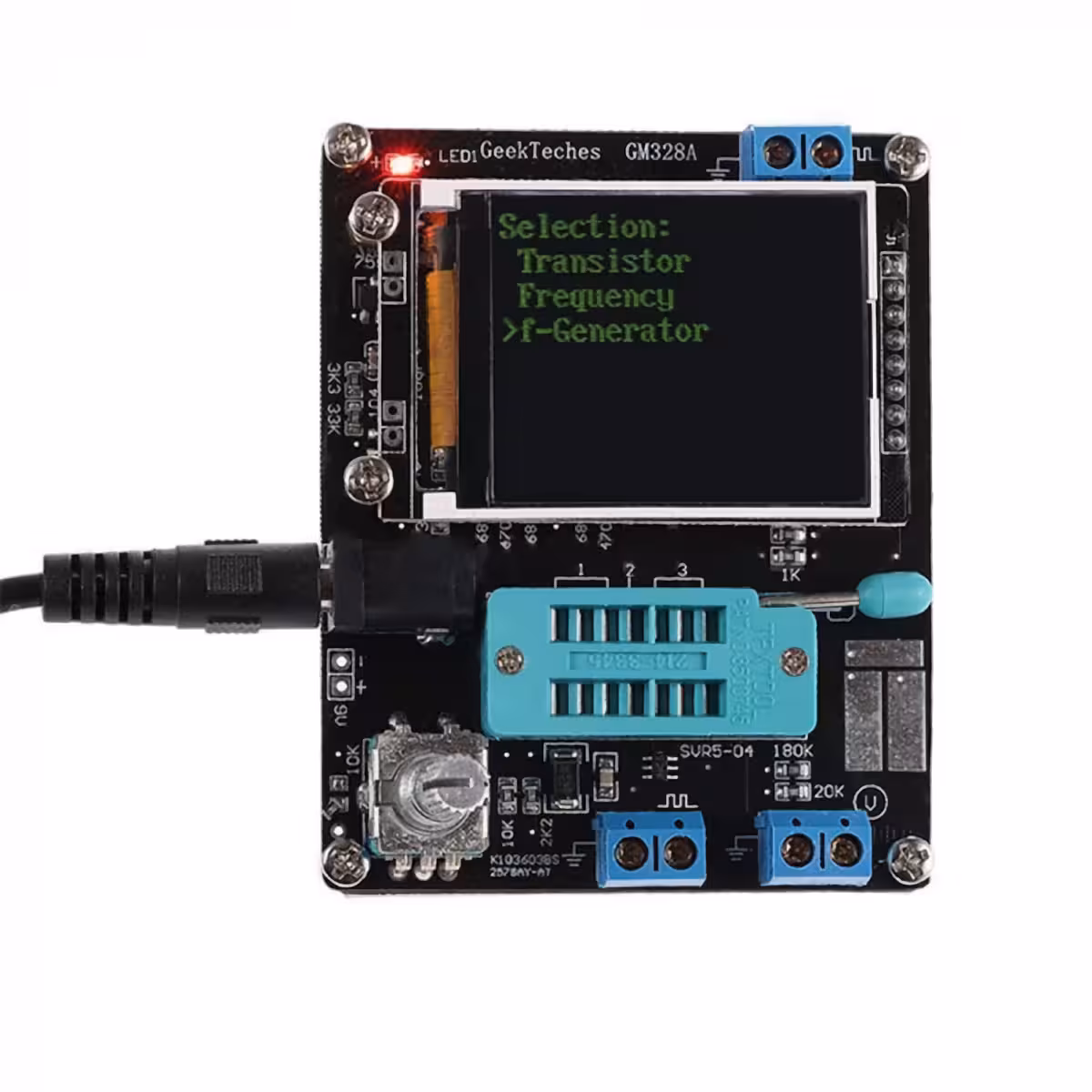

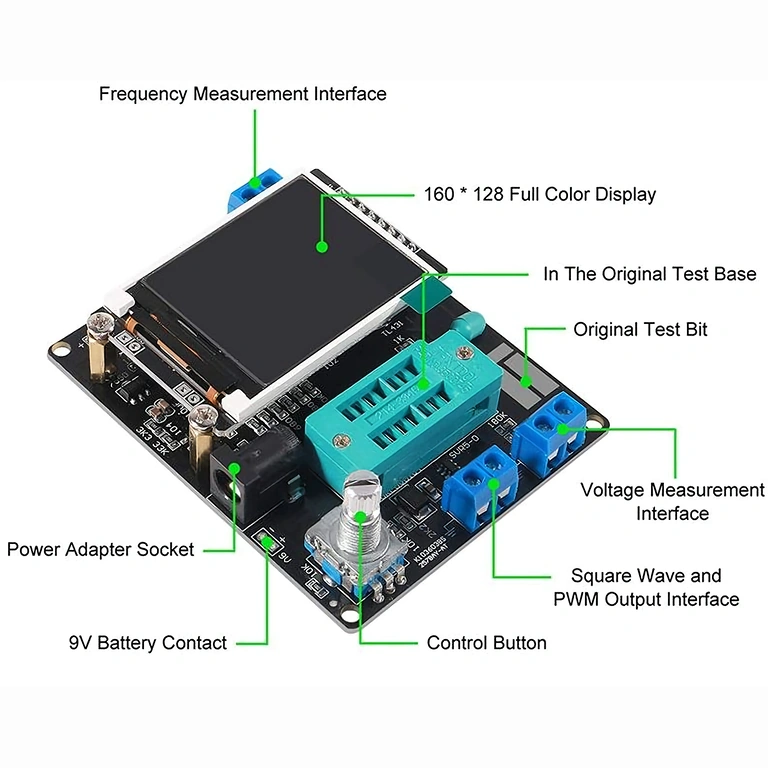

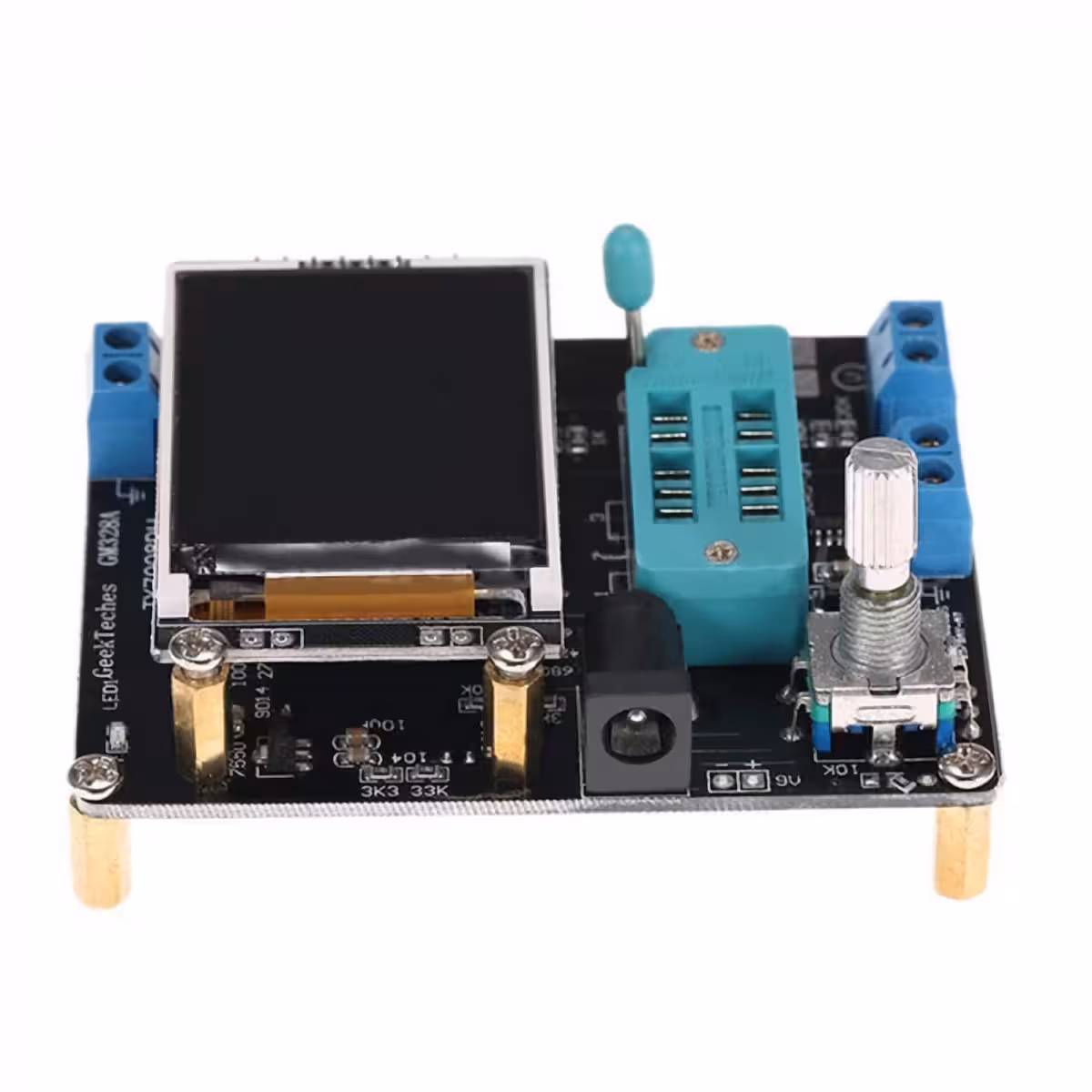

Inclusief frequentiegenerator, voltmeter en IR-encoder, alles geïntegreerd in één ATMEGA328P DIP-28 chip. Voorzien van een kleuren display van 160×128 pixels met grafische weergave van de geteste component symbolen.

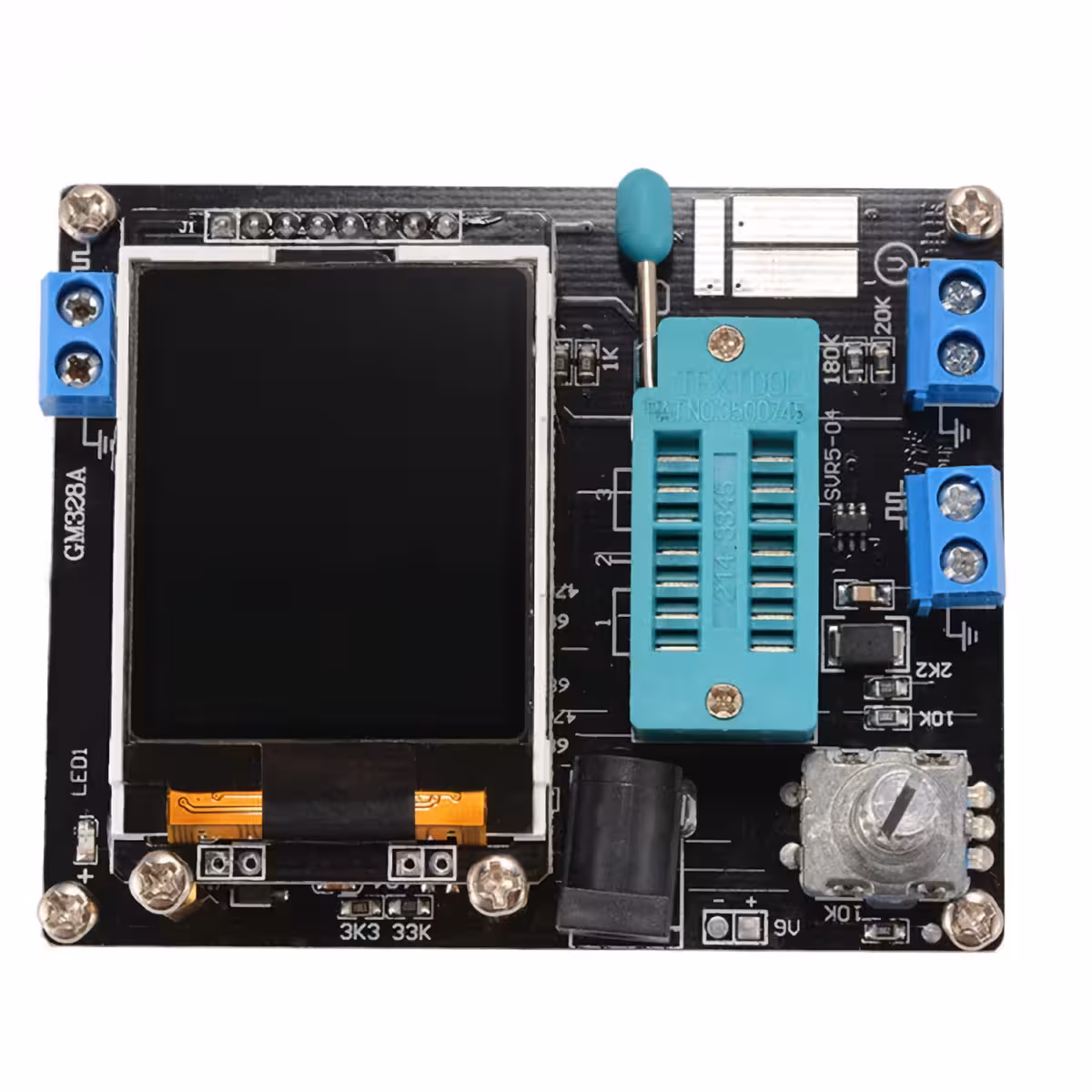

• Rotary switch bediening en meten met één knop
• Automatische uitschakeling voor energiebesparing

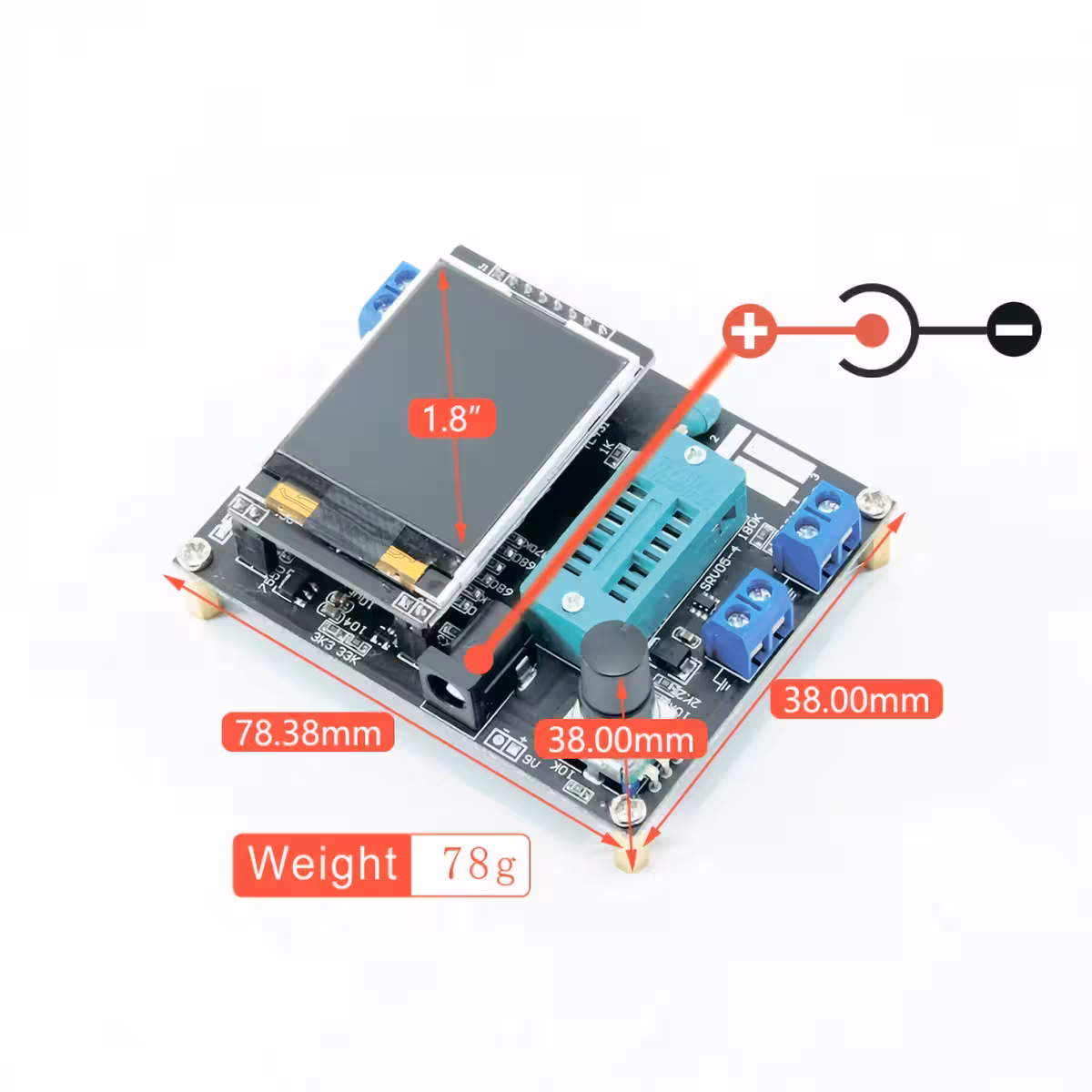

• Voeding via 9V batterij of externe adapter
• Stroomverbruik ongeveer 30mA tijdens gebruik en 20nA in standby

Belangrijkste testfuncties

• Automatische detectie van NPN, PNP, FET-transistors, diodes, dubbele diodes, thyristors en pin-identificatie
• Meten van de versterkingsfactor van de gemeenschappelijke emitterstroom (HFE)
• Testen van emitter-base drempelspanning en collector-emitter lekstroom
• Identificatie van Darlington-transistors
• Detectie van ingebouwde beschermdiodes in transistors en FETs
• Testen van FET bron- en lekparameters
• Gelijktijdig meten van maximaal 2 weerstanden, inclusief instelbare weerstanden
• Maximale resolutie van weerstandmeting: 0,01Ω, tot 50MΩ
• Capaciteitsbereik van condensatoren: 25pF – 100mF, resolutie 1pF
• ESR-metingen (Equivalent Series Resistance) voor grote condensatoren (>90nF)
• Weergave van spanningsafname bij condensatoren >5000pF voor Q-factor bepaling

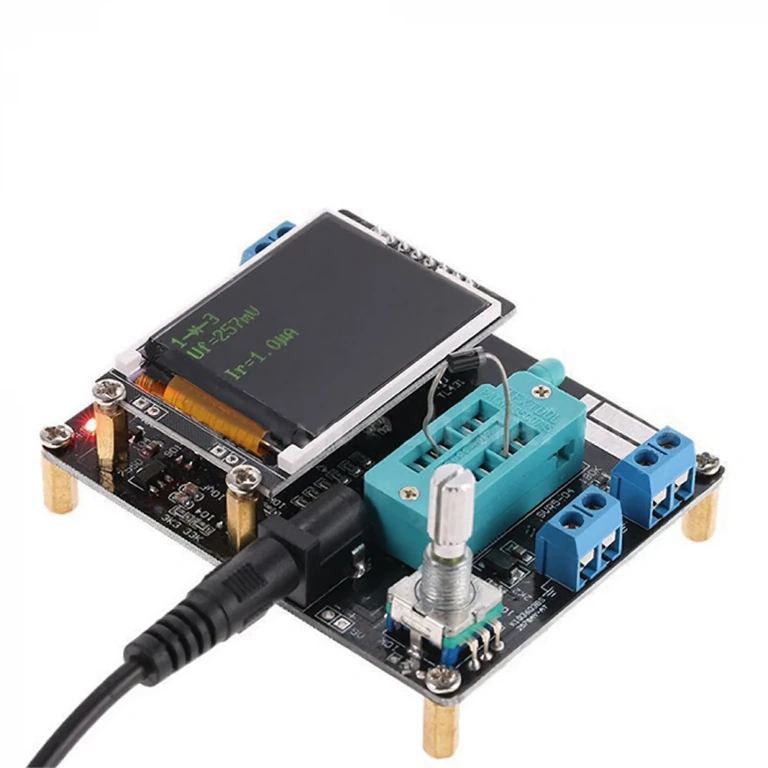

• Gelijktijdige meting van maximaal 2 diodes, met polariteit- en spanningsweergave

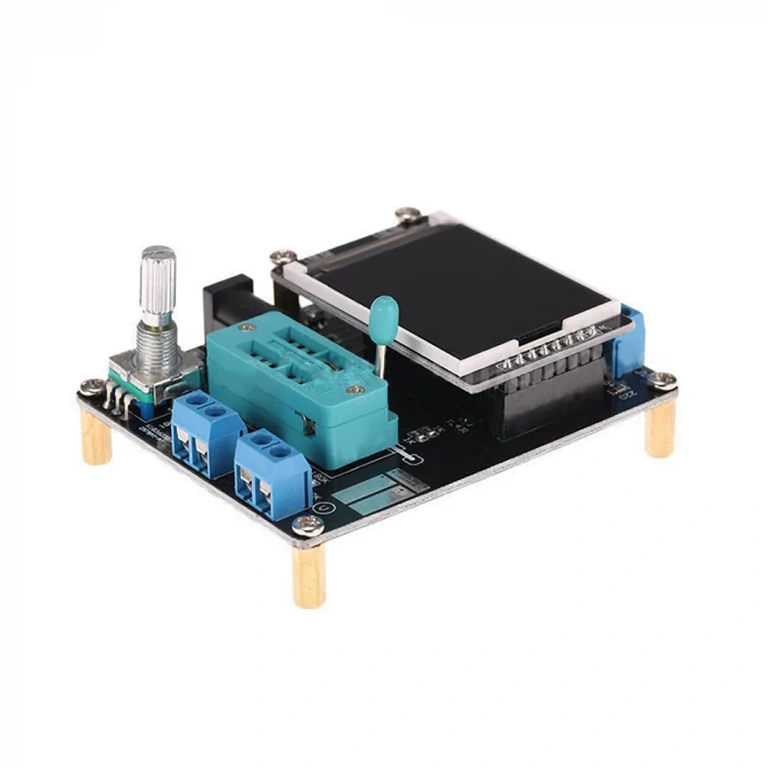

• Detectie en weergave van grafische symbolen voor LED’s en Zener-diodes
• Omgekeerde capaciteitmeting van PN-juncties in diodes en transistors
• Inductantiemeting voor weerstanden <2100Ω, bereik 0,01mH - 20H

Technische details

Opmerking: Laad condensatoren volledig leeg voordat u ze test om beschadiging van de tester-chip te voorkomen.
