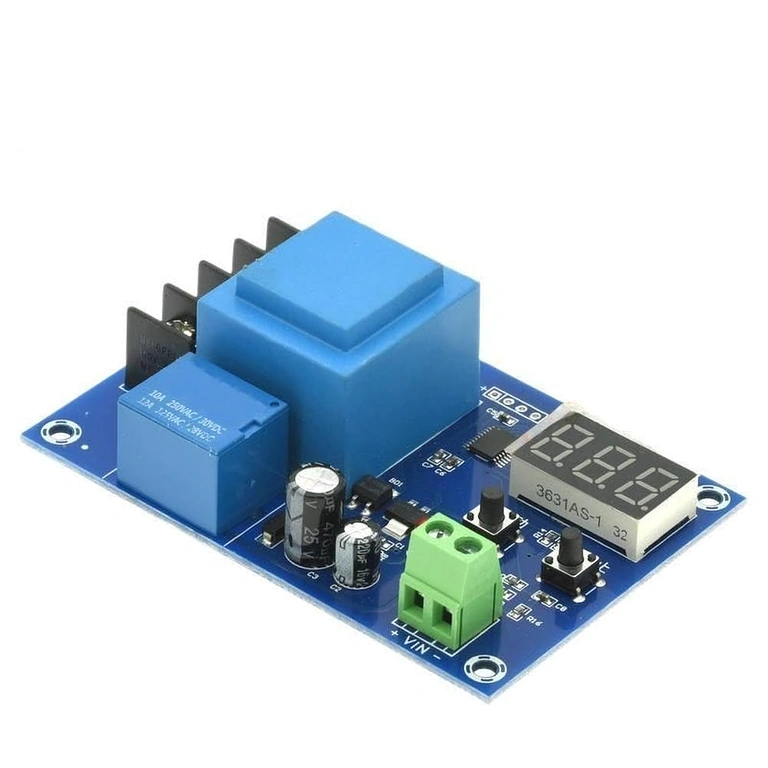

XH-M602 acculaadcontroller – Eén keer instellen, altijd automatisch beschermd
Ben je bang voor overladen, diepontlading of moet je constant je accu in de gaten houden? Met de XH-M602 module stel je eenvoudig de start- en stopdrempels in. Het interne relais regelt vervolgens volledig automatisch het gehele laadproces — zonder dat je er omkijken naar hebt en zonder risico op schade. De module werkt met spanningen tussen 3.7V en 120V, van een enkele Li-Ion cel tot complexe 96V zonne-energiesystemen.
Let op: De XH-M602 is een relaisgestuurde controller; hij bewaakt de spanning en schakelt de externe laadbron in of uit. De module genereert zelf geen laadspanning; je hebt een externe lader of voeding nodig die geschikt is voor jouw type accu.
Waarom kiezen voor de XH-M602 module? (Belangrijkste voordelen):
- Universele compatibiliteit — geschikt voor Li-Ion, Li-Polymeer, LiFePO4, Ni-Cd, Ni-MH en loodaccu’s, van 3.7V (één cel) tot 120V (serieschakelingen).
- Automatische relaisbesturing — stel eenmalig de START- en STOP-waarden in en de module regelt de rest volledig autonoom.
- LED-display met 0.1V nauwkeurigheid — lees de actuele accuspanning in real-time af, in plaats van vage percentages of balkjes.
- Ideaal voor zonne-energie — beschermt 24V, 48V of 72V accu’s tegen overladen in fotovoltaïsche installaties.
- Snelle reset — houd START en STOP tegelijk ingedrukt; zodra het display ‘888’ toont, zijn de fabrieksinstellingen hersteld.

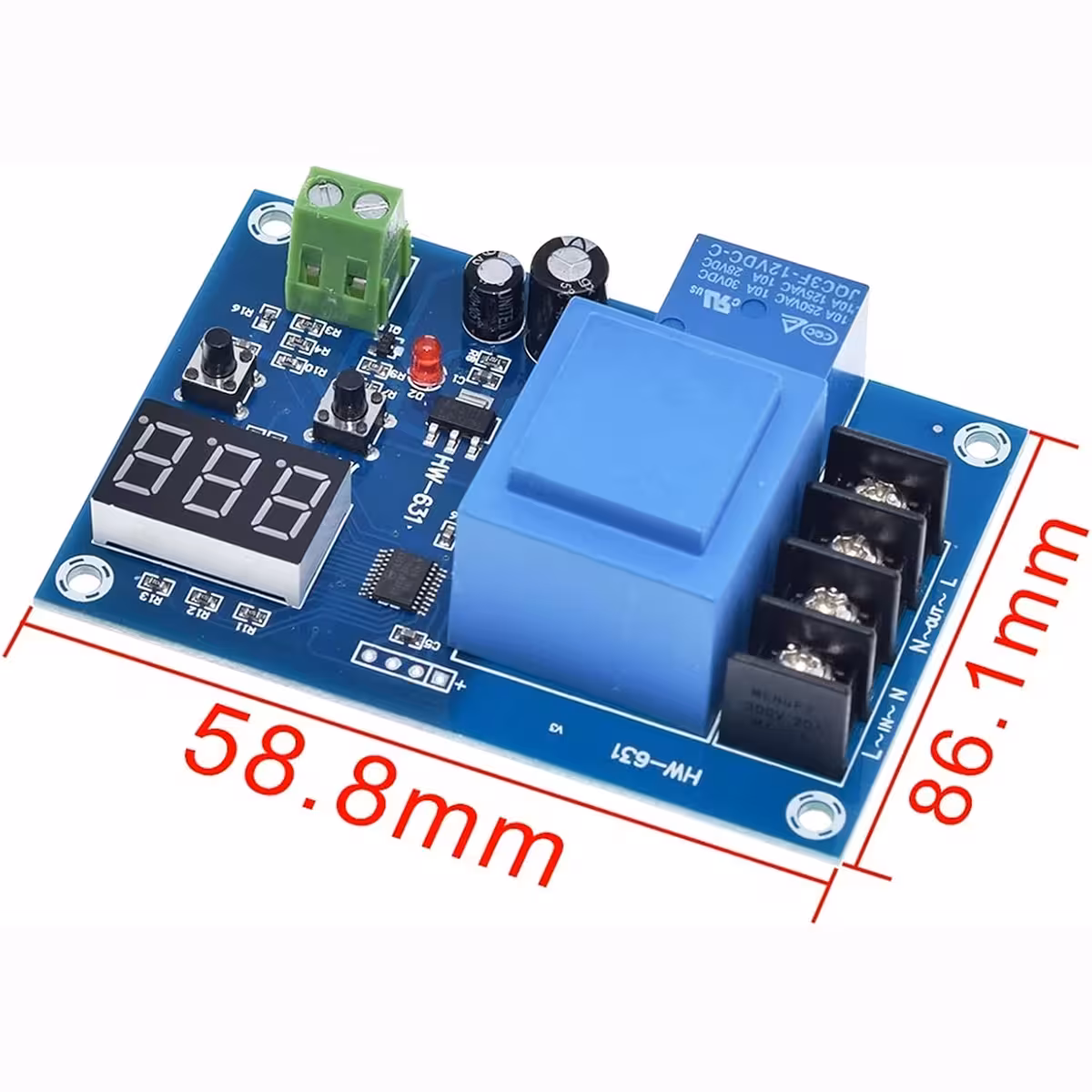

- Compact en robuust — met afmetingen van 89 × 58 × 24 mm en een gewicht van 111g eenvoudig in te bouwen in schakelkasten, DIY-projecten of vaste installaties.
Details en Prestaties

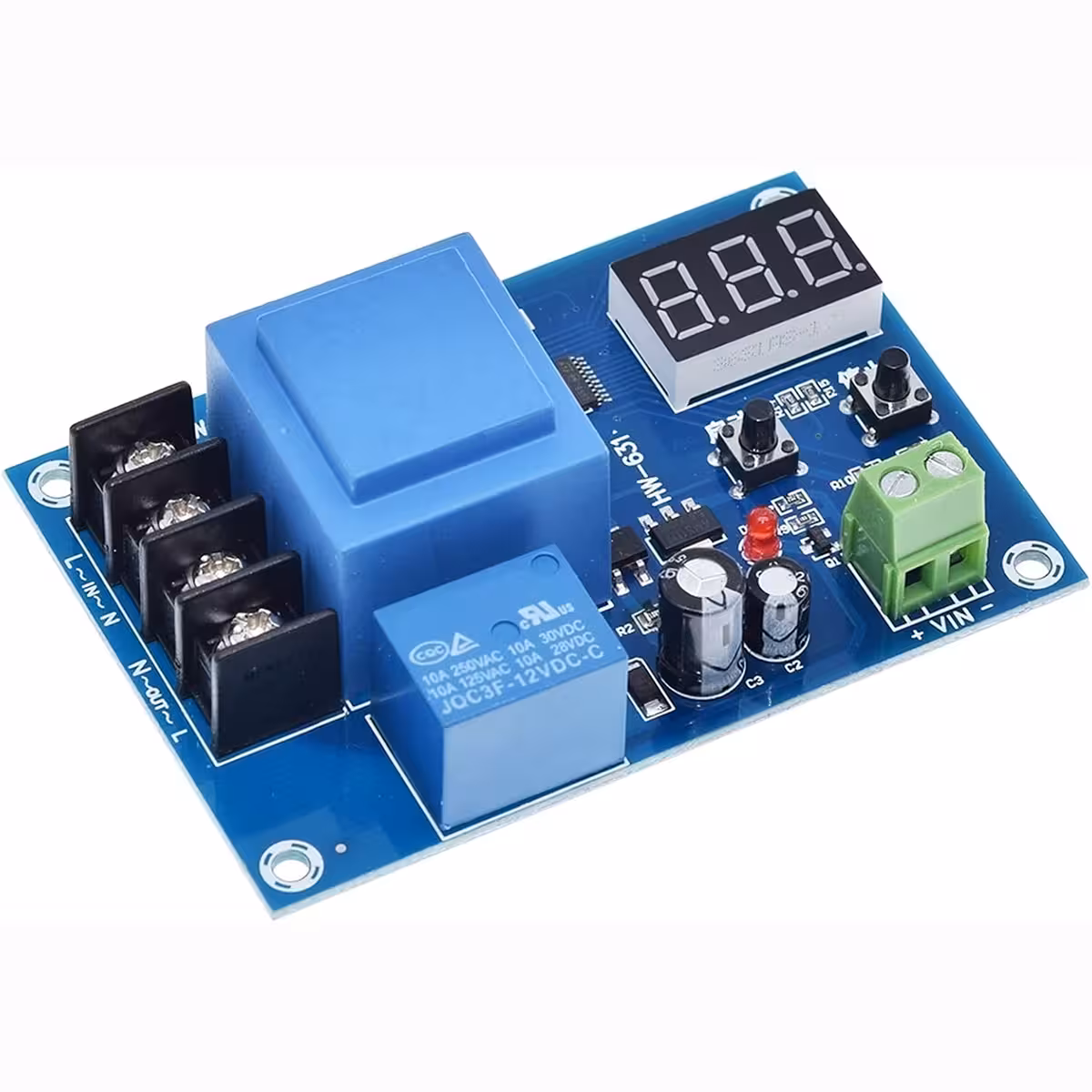

Het hart van de module is een krachtig schakelrelais dat de laadbron verbindt of ontkoppelt op basis van de gemeten accuspanning. De START-drempel bepaalt wanneer het laden automatisch hervat wordt, terwijl de STOP-drempel het proces onderbreekt zodra de gewenste spanning is bereikt. Dit voorkomt overladen zonder dat er een externe watchdog nodig is. De module wordt gevoed via 220V AC, waardoor hij uitermate geschikt is voor vaste opstellingen in werkplaatsen, garages, zonne-energiesystemen of industriële UPS-units.
| Parameter | Waarde / Detail |
|---|---|
| Model | XH-M602 |
| Accuspanning bereik | 3.7V – 120V |
| Instelbare spanningen (gangbaar) | 6V, 12V, 24V, 36V, 48V, 60V, 72V, 84V, 96V, 120V |
| Type besturing | Relais AAN/UIT (automatische laadregeling) |
| Display | LED, 0.1V nauwkeurigheid |
| Voeding module | 220V AC |
| Compatibele accutypes | Li-Ion, Li-Polymeer, LiFePO4, Ni-Cd, Ni-MH, Loodaccu |
| Toepassingen | 12V auto-accu’s, zonnepanelen, UPS, elektrische voertuigen, DIY |

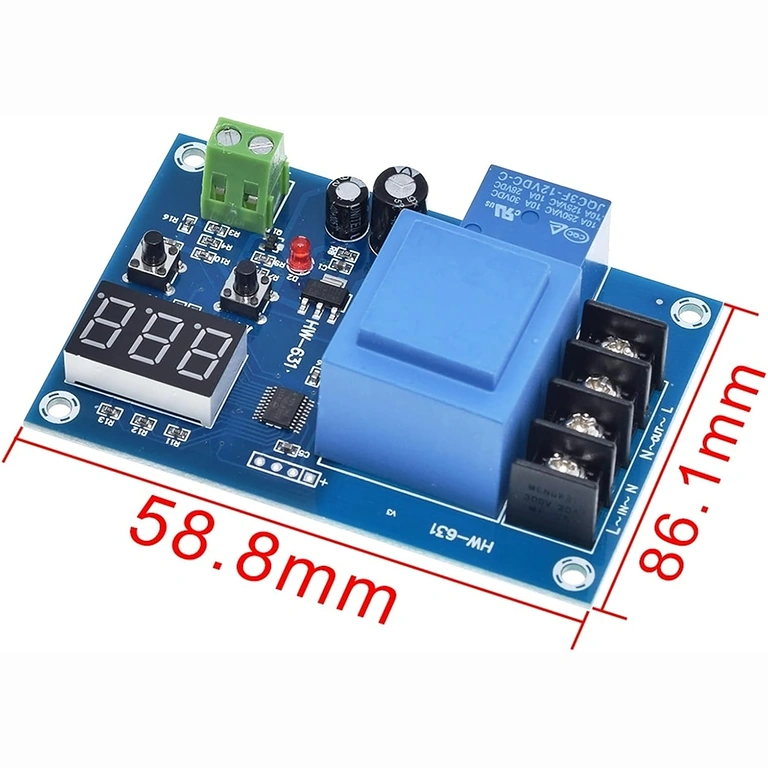

| Afmetingen | 89 × 58 × 24 mm |
| Gewicht | 111g |
Programmering en Gebruik
- START-drempel instellen (laden starten): houd de START-knop 3 seconden ingedrukt tot de waarde knippert. Gebruik + en – om de gewenste spanning in te stellen en bevestig met START.
- STOP-drempel instellen (laden stoppen): houd de STOP-knop 3 seconden ingedrukt tot de waarde knippert. Gebruik + en – om de stopspanning in te stellen en bevestig met STOP.
- Fabrieksinstellingen herstellen: houd START en STOP tegelijk ingedrukt totdat het display 888 aangeeft.

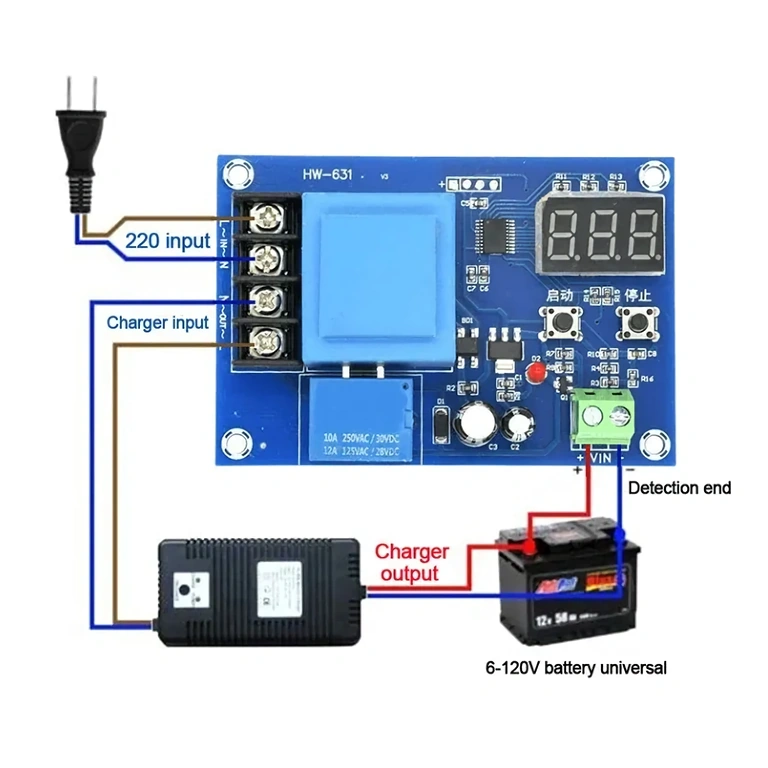

- Accu aansluiten: verbind de accupolen met de module (let op de juiste polariteit + en –) en sluit de externe lader aan op de relaisuitgang.
- Werking controleren: bij het bereiken van de STOP-waarde schakelt het relais uit. Zodra de spanning onder de START-waarde zakt, wordt het laadproces automatisch hervat.
Inhoud van de verpakking
- 1 × XH-M602 acculaadcontroller module
Veelgestelde vragen
Werkt dit met een 12V auto-accu?
Ja. Stel de STOP-waarde in op 14.4V (volledig opgeladen) en de START-waarde op 12.0V (minimale ontlading). Het relais regelt vervolgens automatisch de cyclus voor elke 12V loodaccu.
Kan ik dit gebruiken in zonne-energiesystemen?
Absoluut, dit is een van de meest voorkomende toepassingen. De module regelt de verbinding tussen de laadbron (paneel + regelaar) en accu’s van 24V, 48V of 72V, waardoor overladen door variërende zonne-opbrengst wordt voorkomen.
Genereert de module zelf de laadspanning?
Nee. De XH-M602 is een controller, geen lader. Hij bewaakt de accuspanning en schakelt een relais dat jouw externe lader in- of uitschakelt. Je hebt dus een aparte lader nodig die geschikt is voor jouw type accu.
Hoe nauwkeurig is de spanningsmeting?
Het LED-display toont de spanning met een resolutie van 0.1V. Dit is nauwkeurig genoeg om laadcycli correct te beheren voor alle ondersteunde accutypes, inclusief Li-Ion en LiFePO4 met hun specifieke spanningsbereiken.
