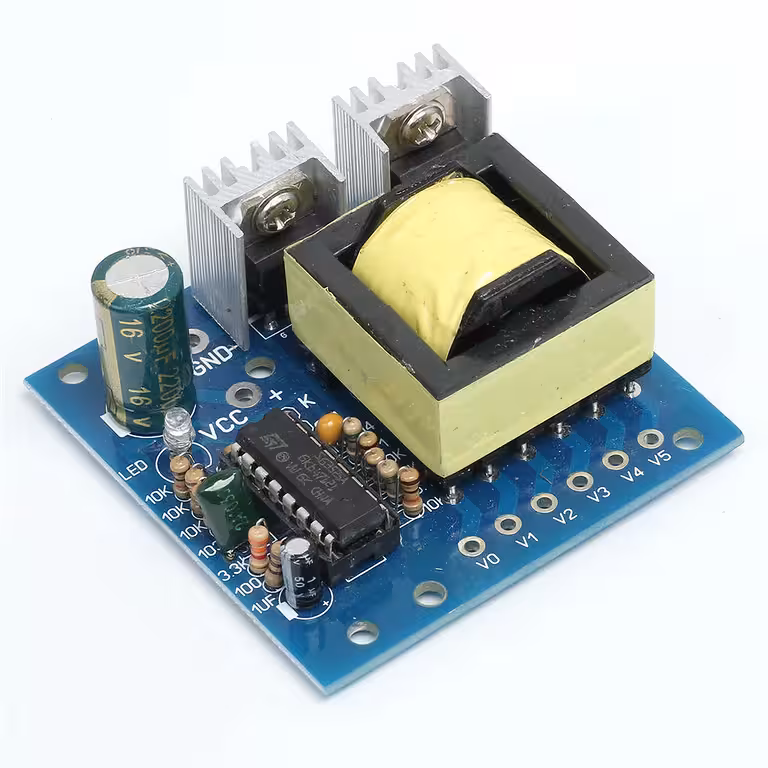

12V naar 220V Inverter Module 150W: 9 instelbare voltages in één compacte module
Ben je op zoek naar een variabele wisselspanning voor je DIY-projecten, direct gevoed door een accu of laboratoriumvoeding? Deze 12V naar 220V 150W inverter module biedt precies wat je nodig hebt. Geen ingewikkelde hardware-aanpassingen of extra componenten nodig; je kiest de gewenste spanning eenvoudig door de output-pinnen opnieuw te bedraden.
Let op: Dit is een blokgolf-inverter (Square Wave), geen zuivere sinus-omvormer. Het is daarom niet geschikt voor hi-fi audioapparatuur, elektromotoren of precisie-instrumenten. Voor gevoeligere toepassingen kunnen de 175V–200V configuraties de afwijkingen ten opzichte van een sinusvormig signaal deels compenseren.
Waarom kiezen voor deze module? (Belangrijkste voordelen):
- 9 instelbare uitgangsspanningen — kies tussen 20V en 220V AC door simpelweg de V0–V5 pinnen te verbinden, zonder extra componenten.
- Compact formaat — met afmetingen van slechts 5,8 × 5,8 × 2,8 cm past hij in vrijwel elke behuizing of auto-installatie.
- Directe accuaansluiting — werkt op een standaard 12V DC ingang, klaar voor gebruik zonder complexe adapters.
- 150W nominaal vermogen — krachtig genoeg voor gloeilampen, verwarmingselementen en eenvoudige laders.
- Schakelfrequentie ~20KHz — boven de hoorbare grens, wat zorgt voor een stille werking, zelfs in geluidsgevoelige omgevingen.
- Ideaal voor prototyping — configureer de spanning in seconden aan de hand van het meegeleverde schema.
Details en Prestaties
Het hart van de module is een hoogfrequent transformator (~20KHz) die 12V DC efficiënt omzet naar wisselspanning, waardoor het formaat veel kleiner blijft dan bij traditionele 50Hz omvormers. De uitgangsspanning wordt geselecteerd door de pinnen V0, V2, V3, V4, V5 te combineren; elke combinatie levert een specifieke spanning tussen 20V en 220V AC.
Belangrijk voor metingen: standaard digitale multimeters kunnen onnauwkeurige waarden weergeven bij hoge schakelfrequenties. Gebruik voor nauwkeurige metingen een analoge meter voor stabiele en betrouwbare resultaten.
| Specificatie | Waarde / Details |
|---|---|
| Ingangsspanning | 12V DC |
| Nominaal vermogen | 150W |
| Output type | Blokgolf (Square Wave) |
| Schakelfrequentie | ~20KHz |
| Beschikbare voltages | 20V / 28V / 45V / 62V / 90V / 110V / 175V / 200V / 220V AC |
| Afmetingen | 5,8 × 5,8 × 2,8 cm |
| Aanbevolen toepassingen | DIY-projecten, gloeilampen, eenvoudige laders, ohmse belastingen |
| Niet aanbevolen | Elektromotoren, hi-fi audio, precisie-apparatuur |
Installatie en Gebruik
- Sluit 12V DC aan op de ingangspinnen van de module — let hierbij goed op de polariteit op de PCB.
- Identificeer de uitgangspinnen V0, V2, V3, V4, V5 zoals aangegeven op de module.
- Selecteer de gewenste spanning door de juiste pinnen te verbinden:
- V0 – V2: 110V AC
- V0 – V3: 175V AC
- V0 – V4: 200V AC
- V0 – V5: 220V AC
- V5 – V4: 20V AC
- V5 – V3: 45V AC
- V5 – V2: 110V AC
- V4 – V3: 28V AC
- V4 – V2: 90V AC
- V3 – V2: 62V AC
- Sluit je apparaat aan op de gekozen pinnen en controleer de spanning met een analoge meter voor maximale nauwkeurigheid.
- Overschrijd nooit het 150W vermogen en plaats voor de veiligheid een externe zekering op de voedingslijn.
Inhoud van de verpakking
- 1 × 12V naar 220V 150W Square Wave Inverter Module
Veelgestelde vragen
Kan ik een laptop of televisie voeden met deze module?
Nee. Laptops en televisies vereisen een zuivere of gemodificeerde sinusgolf. De blokgolf van deze module is uitsluitend geschikt voor eenvoudige ohmse belastingen zoals gloeilampen, verwarmingselementen en basisladers.
Waarom geeft mijn digitale multimeter een afwijkende spanning aan?
De hoge schakelfrequentie (~20KHz) verstoort de meting van standaard digitale multimeters. Gebruik een analoge meter voor een correcte en stabiele uitlezing.
Kan ik de module direct op een auto-accu aansluiten?
Ja, de module is ontworpen voor 12V DC-voeding, waardoor een auto-accu de ideale bron is. Zorg ervoor dat de belasting onder de 150W blijft en gebruik een zekering in het circuit.
Welke pinconfiguratie is het beste voor gevoelige toepassingen?
Gebruik de V0–V3 (175V) of V0–V4 (200V) configuraties. Deze instellingen benaderen de effectieve waarde beter en verminderen de belasting op aangesloten apparatuur.
Heeft de module een ingebouwde overbelastingsbeveiliging?
Nee, er is geen ingebouwde beveiliging aanwezig. Je bent zelf verantwoordelijk voor het niet overschrijden van de 150W limiet; monteer daarom altijd een externe zekering.
