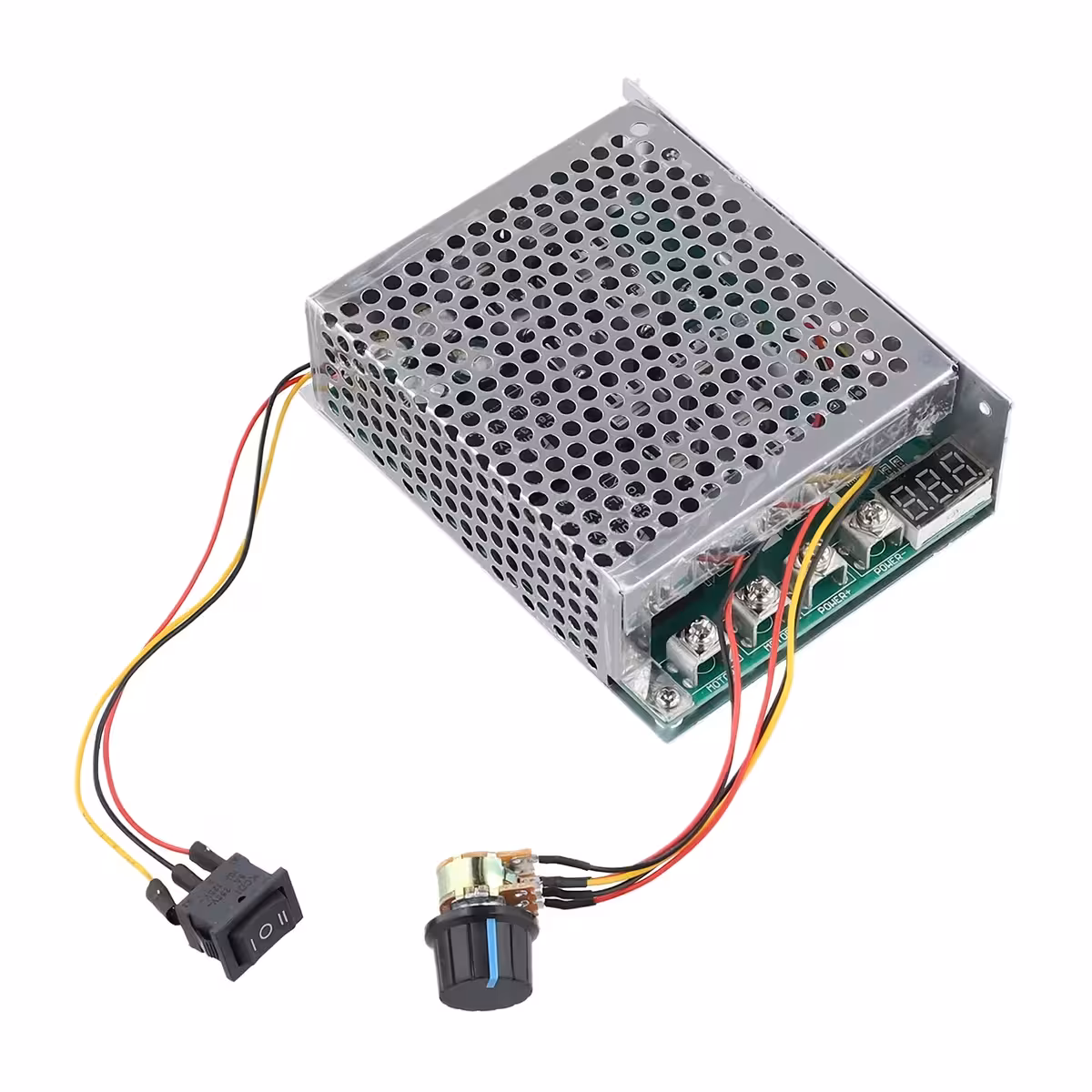

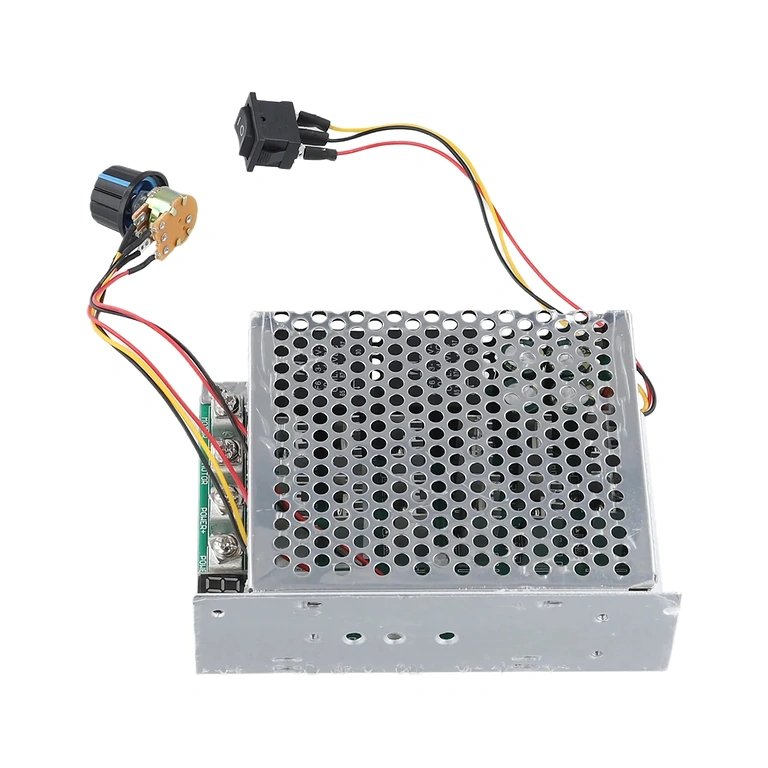

Digitale PWM-controller 60A/100A – Nauwkeurige toerentalregeling voor DC-motoren en HHO-generatoren
Zoek je een betrouwbare manier om een zware DC-motor aan te sturen zonder concessies te doen? Of heb je een HHO-generator die een stabiele stroomtoevoer vereist om je elektrolyseur te beschermen? Deze digitale PWM-controller met real-time display biedt de oplossing. Hij werkt op een breed voltagebereik van 10V tot 55V en ondersteunt een continue stroom van 60A, met pieken tot 100A. Dat betekent moeiteloos vermogen tot wel 3000W.
Let op: Het is essentieel dat de motor of belasting is aangesloten op de controller voordat je deze inschakelt. Gebruik zonder belasting kan de MOSFET-transistoren beschadigen.
Waarom kiezen voor dit model? (Belangrijkste voordelen):
- Schaalbaar vermogen tot 3000W — Geschikt voor 12V (720W), 24V (1440W), 36V (2160W), 48V (2880W) of 50V (3000W) zonder hardwarematige aanpassingen.

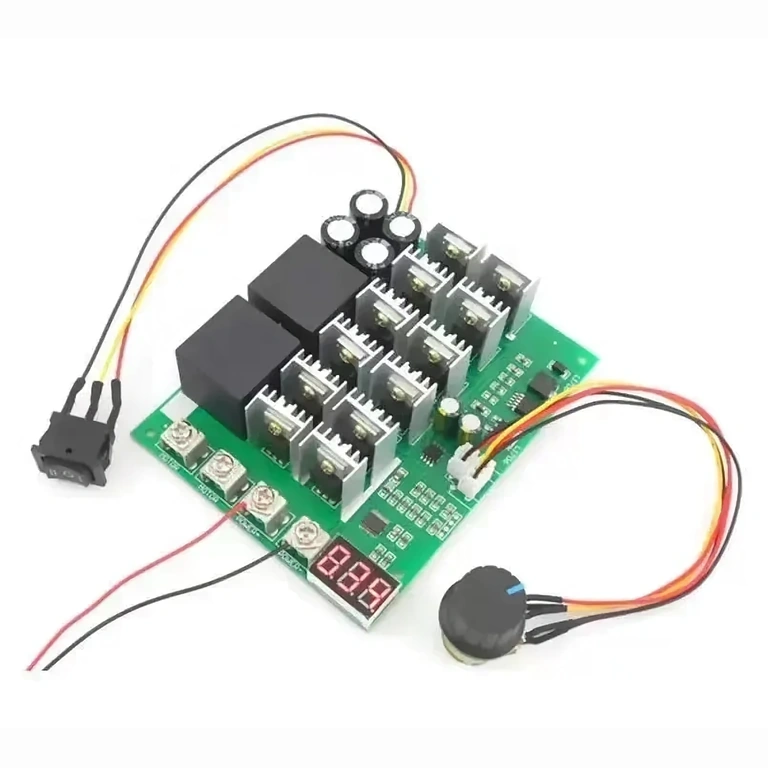

- Digitaal display (0–100%) — Zie exact op welk percentage de motor draait; geen giswerk meer op basis van geluid of trillingen.

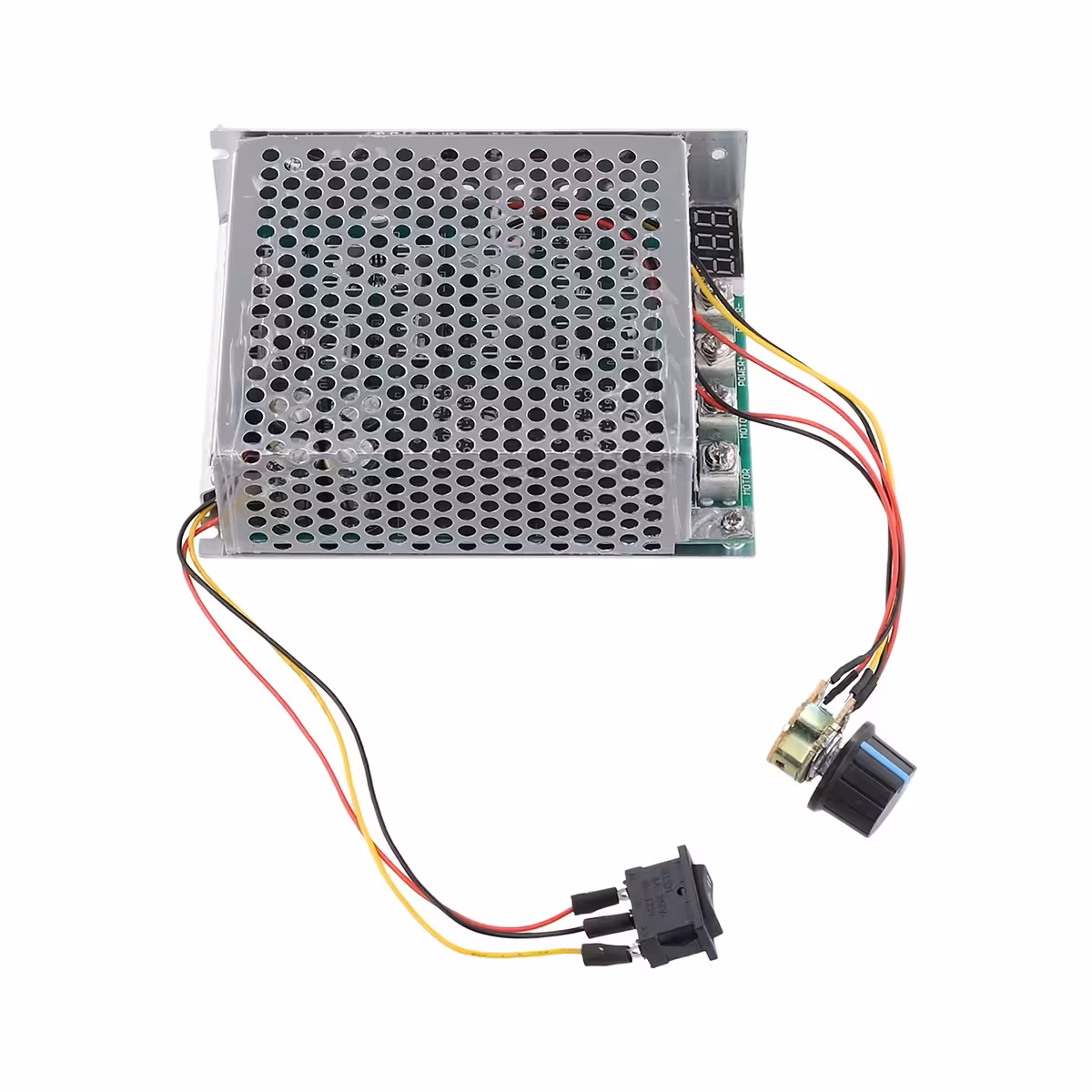

- Bidirectionele draairichting — Wissel de draairichting direct via de knop op het paneel, zonder dat je de bedrading hoeft aan te passen.
- 15kHz PWM-frequentie — Voorkomt storende elektromagnetische ruis en beschermt de wikkelingen bij langdurig gebruik.
- Stand-by verbruik van slechts 0.01A — Ideaal voor permanente installatie in accussystemen of zonnepaneelopstellingen zonder noemenswaardig verlies.

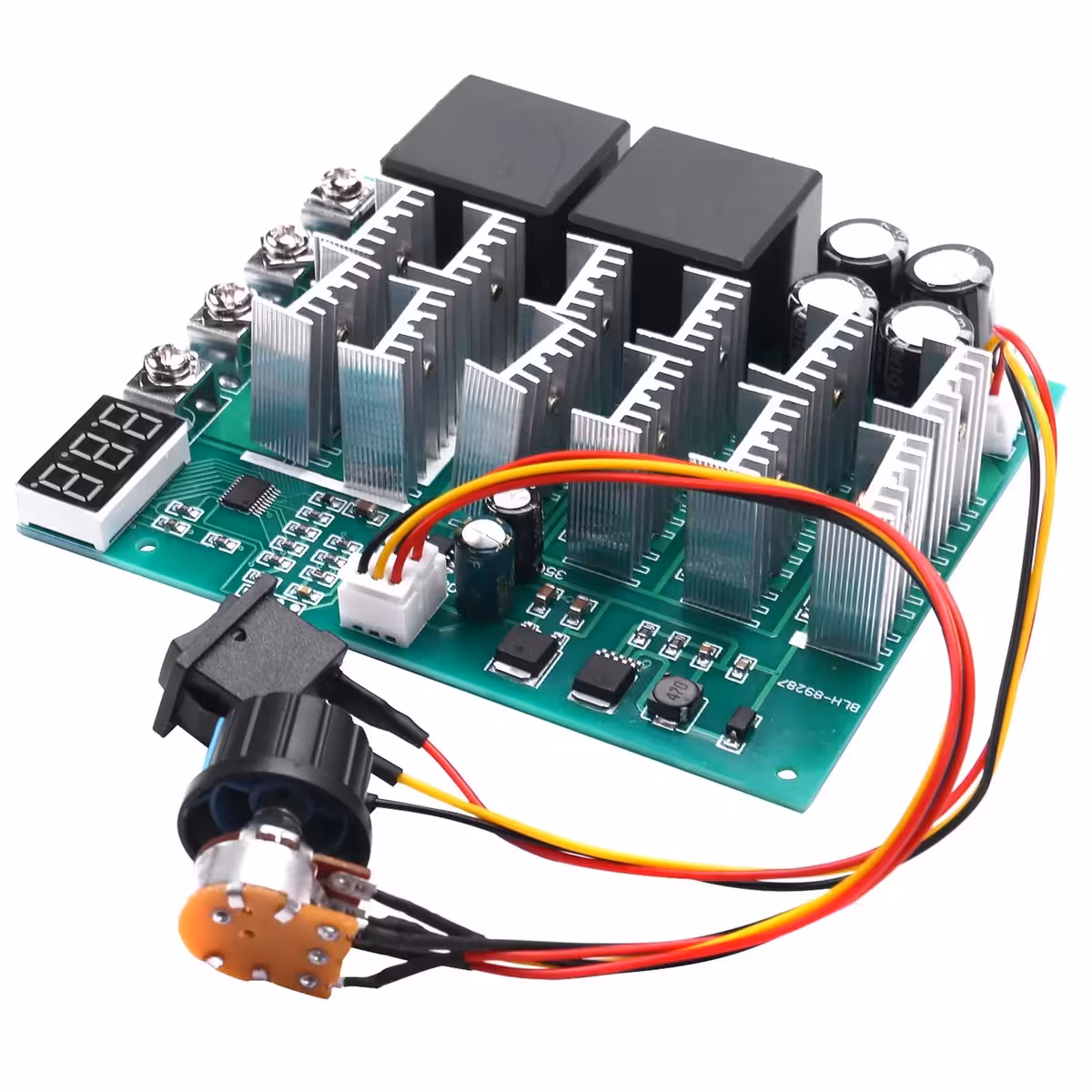

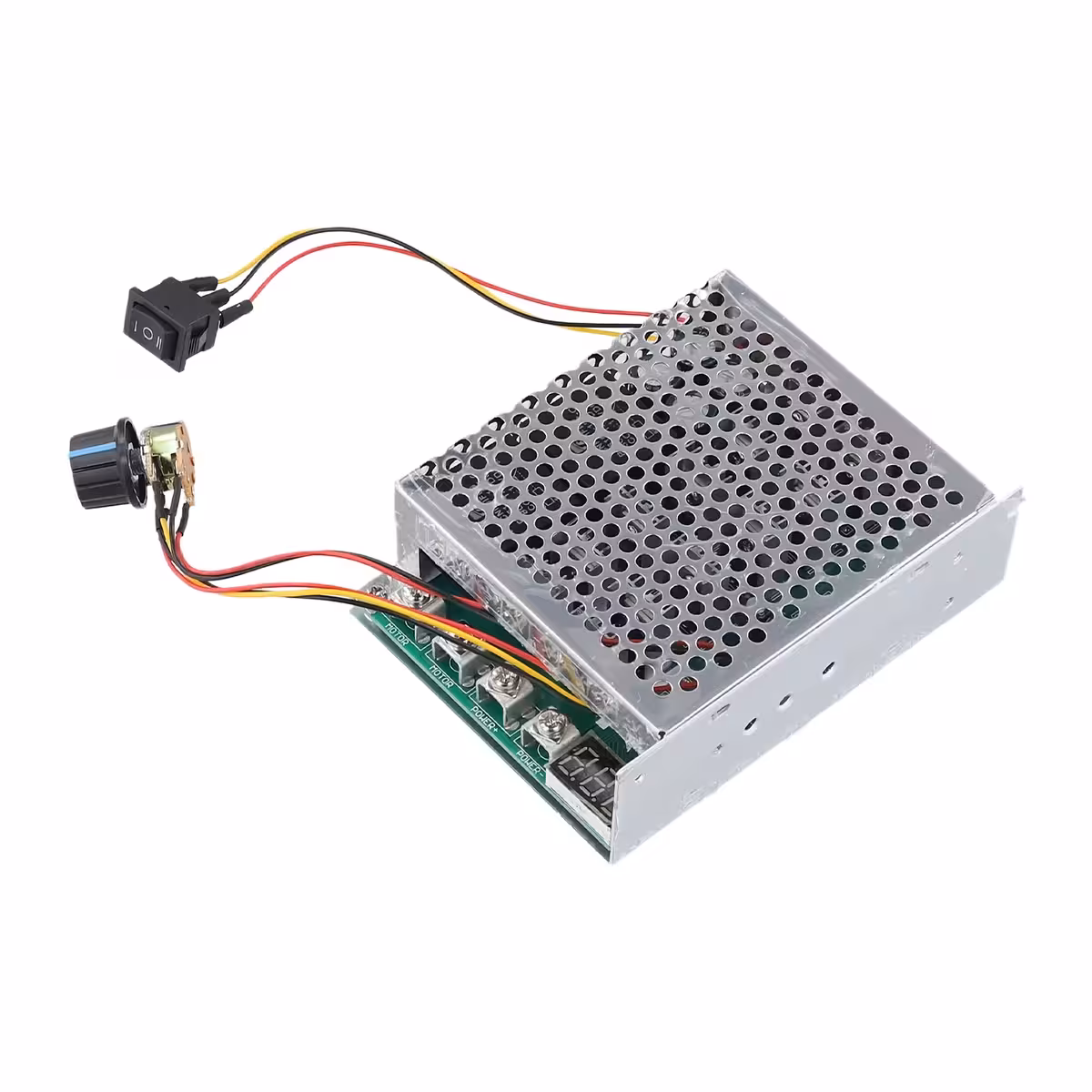

- HHO-generator compatibel — Regelt de stroomtoevoer naar de elektrolyseur nauwkeurig, wat overbelasting en schade aan de platen voorkomt.
- Robuuste aansluitklemmen — Stevige terminals voor dikke stroomkabels, zodat verbindingen niet losraken door trillingen.
Prestaties en specificaties
De PWM-technologie (Pulse Width Modulation) met een vaste frequentie van 15kHz zorgt voor een soepele en lineaire spanningsregeling — zonder schokken of abrupte stroompieken. De krachtige MOSFET-transistoren zijn berekend op pieken van 100A, waardoor zware opstartmomenten van DC-motoren geen enkel probleem vormen. Dankzij het compacte formaat van 120 × 96 × 28 mm past de module eenvoudig in een schakelkast of DIY-behuizing.
| Parameter | Specificatie |
|---|---|
| Voedingsspanning | DC 10V – 55V |
| Uitgangsspanning | Lineair (evenredig met belasting) |
| Maximale stroom (piek) | 100A |
| Continue stroom | 60A |
| Max. vermogen bij 12V | 720W |
| Max. vermogen bij 24V | 1440W |
| Max. vermogen bij 36V | 2160W |
| Max. vermogen bij 48V | 2880W |
| Max. vermogen bij 50V | 3000W |
| Snelheidsregeling | Lineaire potentiometer met aan/uit-schakelaar |
| Draairichting | Bidirectioneel (vooruit / achteruit) |
| Digitaal display | 0–100% (toerentalpercentage) |
| PWM-frequentie | 15kHz |
| Stand-by verbruik | 0.01A |
| Afmetingen printplaat | 120 × 96 × 28 mm |

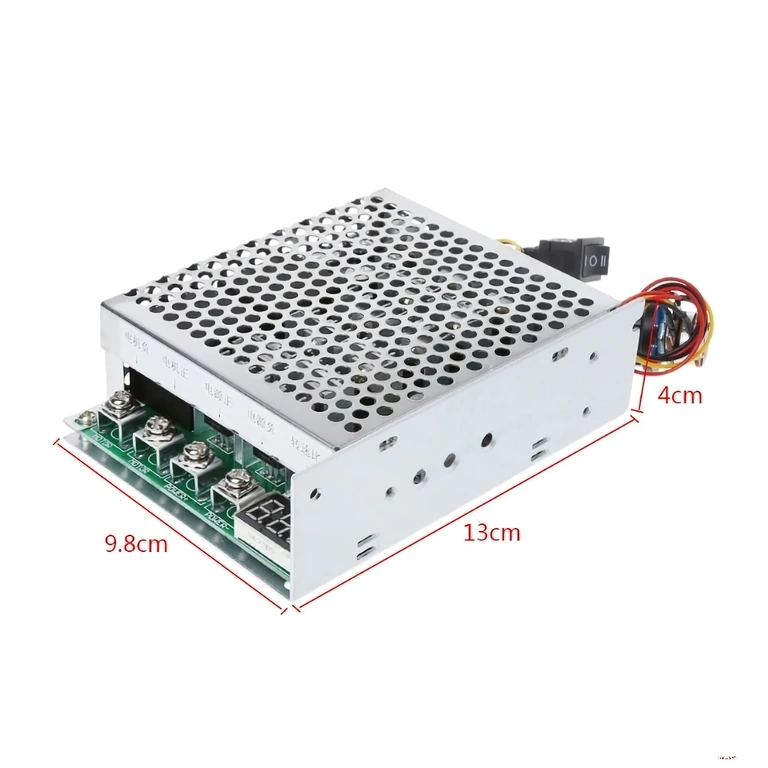

| Totale afmetingen | 13 × 10 × 4 cm |

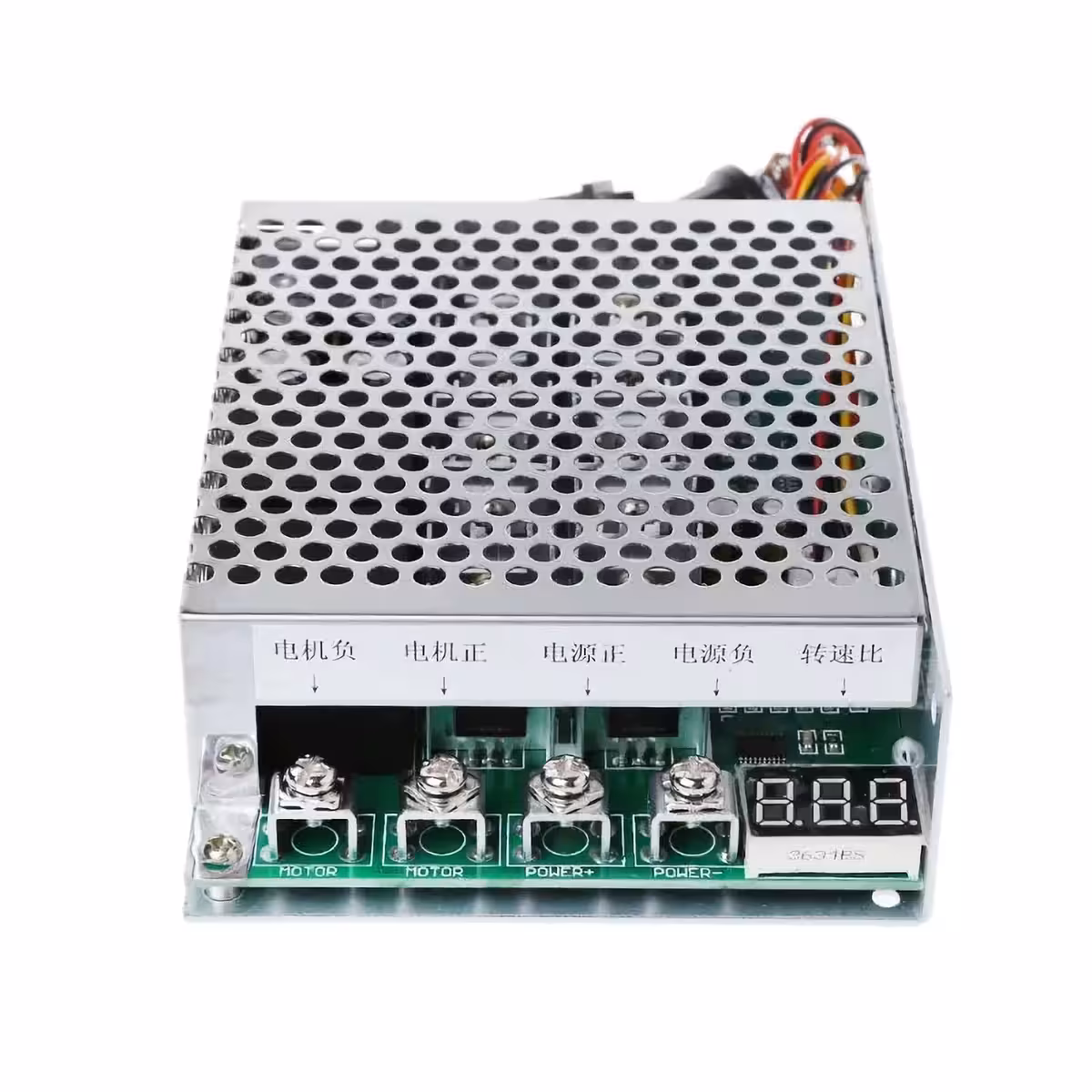

| Aansluitingen | Schroefklemmen + 7mm knop |
Installatie en gebruik
- Sluit de DC-voeding (10V–55V) aan op de ingangsklemmen; let hierbij goed op de polariteit.
- Sluit de DC-motor of belasting (zoals een HHO-generator) aan op de uitgangsklemmen. Schakel de controller nooit in zonder aangesloten belasting.
- Zet de potentiometer op de minimale stand (0%) voordat je het systeem voor het eerst inschakelt.
- Activeer de controller met de geïntegreerde aan/uit-schakelaar op de potentiometer.
- Verhoog geleidelijk het toerental en houd het digitale display (0–100%) in de gaten.
- Voor het omkeren van de draairichting: zet de potentiometer op 0%, laat de motor volledig tot stilstand komen, druk op de richtingsknop en verhoog daarna weer langzaam het toerental.
- Bij een continue stroom van meer dan 40A is actieve koeling (zoals een externe koelplaat of ventilator) vereist om de temperatuur binnen veilige grenzen te houden.
Inhoud van de verpakking
- 1× Digitale PWM DC-motorcontroller 60A/100A 12V–55V met display
Veelgestelde vragen
Kan ik de controller testen zonder dat er iets op de uitgang is aangesloten?
Nee. Zonder aangesloten belasting kunnen de MOSFET-transistoren onherstelbaar beschadigd raken. Sluit altijd eerst de motor of verbruiker aan voordat je spanning op de controller zet.
Is deze controller geschikt voor een 24V/30A HHO-generator?
Ja, absoluut. De controller ondersteunt 24V en 60A continu, wat betekent dat hij ruim voldoende marge heeft voor jouw generator. Zorg er wel voor dat je voeding de benodigde 30A kan leveren.
Kan ik de draairichting wijzigen terwijl de motor draait?
Dit wordt afgeraden. Stop de motor volledig (potentiometer op 0%), verander de richting en start daarna opnieuw. Direct omkeren tijdens bedrijf kan zowel de motor als de controller beschadigen.
Is koeling nodig bij hoge belasting?
Bij een continue stroom van meer dan 40A is extra koeling noodzakelijk. Monteer in dat geval een externe koelplaat of een ventilator. Onder de 40A is natuurlijke koeling bij normale omgevingstemperaturen voldoende.
Werkt dit ook met borstelloze (BLDC) motoren?
Nee. Deze controller is uitsluitend bedoeld voor DC-motoren met koolborstels. Voor borstelloze motoren heb je een specifieke BLDC-controller met driefasige aansturing nodig.
