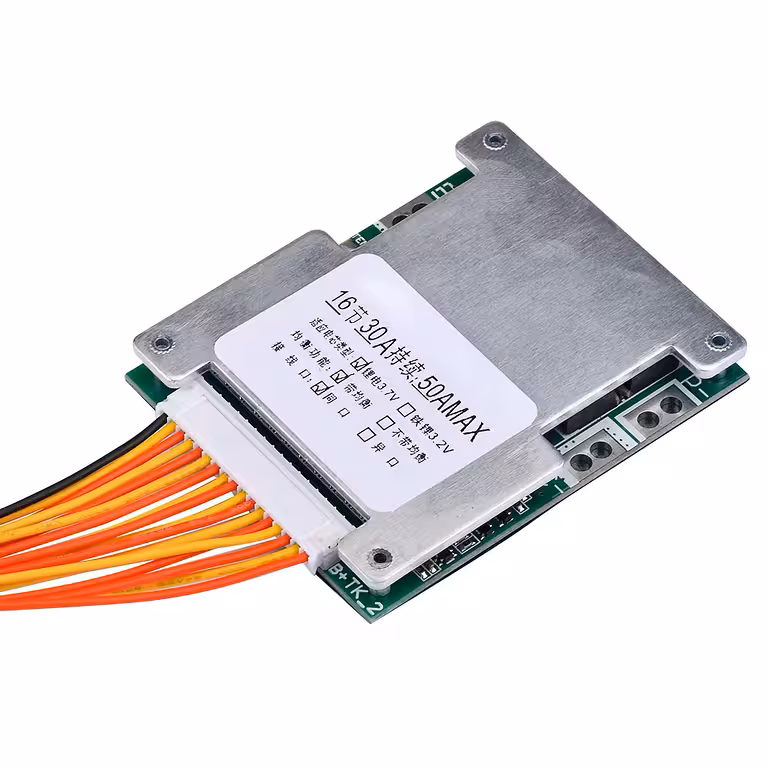

BMS 16S 60V 30A – volledige bescherming voor je e-scooter accu
De accu van een elektrische scooter gaat zelden in één keer kapot. Vaak treedt er geleidelijke degradatie op — cel voor cel — door spanningsverschillen, herhaaldelijk overladen of onbeveiligde kortsluiting. Deze 16S 60V 30A BMS-module stopt deze processen voordat ze leiden tot blijvende schade.
Let op: Deze printplaat werkt met een common port-configuratie (gezamenlijke poort) — opladen en ontladen verlopen via dezelfde aansluitingen (B- en P-). Uitsluitend compatibel met 16 Li-ion cellen in serie.
Waarom kiezen voor dit model? (Belangrijkste voordelen):
- 4-in-1 beveiliging — bewaakt in real-time overladen, diepontlading, overstroom en kortsluiting, zonder dat je zelf hoeft in te grijpen.
- Passieve celbalans — egaliseert de spanning tijdens elke laadbeurt, wat voorkomt dat de actieradius op termijn met 20–30% afneemt door ongelijkmatige slijtage.
- Geïntegreerde thermische sensor — onderbreekt het circuit automatisch bij oververhitting en schakelt weer in zodra de temperatuur is gedaald.
- 30A continu, 50A piek — levert moeiteloos vermogen aan e-scooter- of e-bike-motoren tot 2500W, ook bij krachtige acceleratie of op hellingen.
- Common port voor eenvoudige bekabeling — slechts één paar aansluitingen voor zowel laden als ontladen, ideaal voor voertuigen zonder aparte laadpoort.
- Compatibel met gangbare Li-ion chemie — geschikt voor ternaire cellen, LiMn en LiCoO2 (3.7V nominaal) zonder aanpassingen.
Prestaties en specificaties
De module is uitgerust met een geavanceerd beveiligingscircuit met krachtige MOSFET’s, ontworpen voor een continue stroom van 30A en pieken tot 50A zonder oververhitting. De uitschakeldrempel voor overladen ligt op 4.25V per cel, terwijl de beveiliging tegen diepontlading ingrijpt bij 2.6V per cel — waarden die zijn geoptimaliseerd voor een maximale levensduur. De passieve balansfunctie herverdeelt de energie tijdens het laden om onbalans in een vroeg stadium te corrigeren.
| Parameter | Waarde / Detail |
|---|---|
| Model | BMS 16S 60V 30A (common port) |
| Configuratie | 16 Li-ion cellen in serie |
| Nominale spanning | 60V (tot 2500W) |
| Continue ontlaadstroom | 30A |
| Piek ontlaadstroom | 50A |
| Maximale laadstroom | 30A |
| Overlaadbeveiliging | 4.25V / cel |
| Diepontlaadbeveiliging | 2.6V / cel |
| Thermische beveiliging | Ja, inclusief sensor |
| Celbalans | Ja, passief |
| Chemie compatibiliteit | Li-ion ternair, LiMn, LiCoO2 (3.7V nominaal) |
| Poorttype | Common port (laden + ontladen via B- en P-) |
Installatie en gebruik
- Sluit de balansdraden aan op elk van de 16 Li-ion cellen, strikt volgens het bijgeleverde schema.
- Soldeer de B- aansluiting aan de negatieve pool van het accupakket.
- Verbind de balanceerkabel met de BMS-module.
- Sluit B+ aan op de positieve pool van de accu en P- op de gezamenlijke laad-/ontlaadpoort.
- Controleer de uitgangsspanning met een multimeter voor het eerste gebruik.
- Sluit de lader aan en monitor de eerste 2–3 volledige laadcycli om de initiële celbalans te voltooien.
Inhoud van de verpakking
- 1 x BMS 16S 60V 30A module (common port)
- 1 x Balanceerkabelset voor 16 cellen
- 1 x Geïntegreerde temperatuursensor
Veelgestelde vragen
Kan ik deze BMS gebruiken voor een 13S of 20S accu?
Nee. Deze module is uitsluitend ontworpen voor 16 cellen in serie (16S). Gebruik met een ander aantal cellen kan leiden tot defecten aan zowel de BMS als de accu.
Wat betekent ‘common port’?
Dit betekent dat je dezelfde aansluitingen gebruikt voor zowel het opladen van de accu als het voeden van de motor, wat de installatie aanzienlijk vereenvoudigt.
Is deze BMS geschikt voor LiFePO4?
Nee, dit model is specifiek geconfigureerd voor Li-ion cellen met een nominale spanning van 3.7V.
