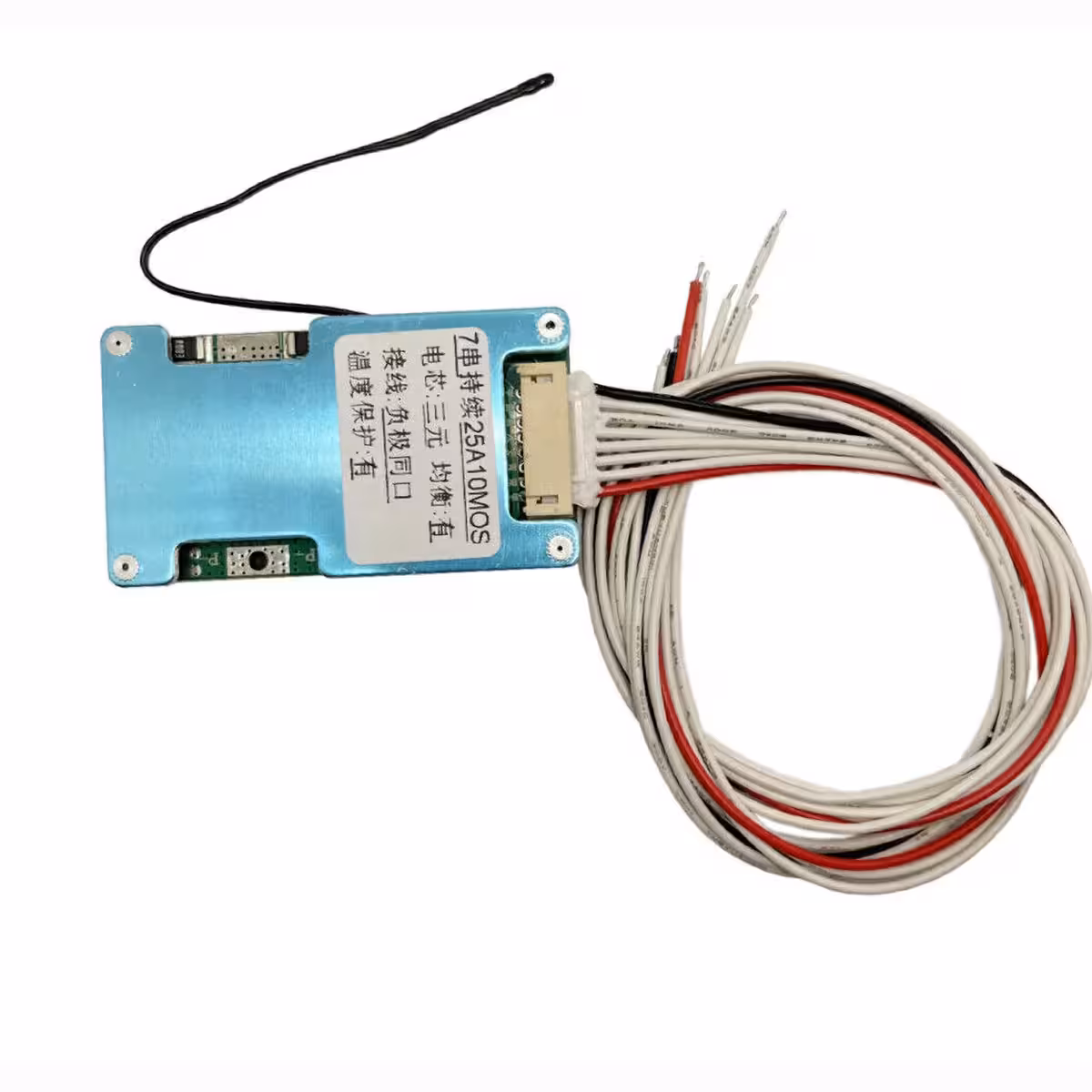

BMS 7S 24V 25A – Complete beveiliging voor je 18650 Li-Ion accupack
Ben je bezig met het bouwen van een 18650 accupack voor een elektrische fiets, een off-grid systeem of een ander DIY-project? Zonder een goed gedimensioneerd BMS (Battery Management System) raken cellen na verloop van tijd uit balans, of worden ze gevaarlijk overladen of diepontladen, waardoor je accupack voortijdig degradeert. Deze BMS 7S 24V 25A module is de oplossing: hij monitort elke cel afzonderlijk, balanceert automatisch de spanningen en onderbreekt de stroomtoevoer voordat er schade ontstaat.
Let op: Uitsluitend geschikt voor Li-Ion chemie (3,7V per cel, zoals 18650). Niet geschikt voor LiFePO4 of LiPo zonder voorafgaande controle van de spanningsdrempels.
Waarom kiezen voor dit model? (Belangrijkste voordelen):
- 5-voudige beveiliging — Bescherming tegen overspanning, diepontlading, overstroom, kortsluiting en oververhitting werken gelijktijdig voor maximale veiligheid.
- Automatische balancering op 4,15V ± 0,025V — Zwakkere cellen blijven niet achter; de spanningen worden bij elke laadcyclus passief gelijkgetrokken.
- 60A piekvermogen — Elektromotoren vragen bij het opstarten een hoge stroompiek. Dankzij de 60A piekbelasting slaat de beveiliging niet onnodig af bij het starten.
- Stand-by verbruik ≤30μA — Wanneer het systeem niet in gebruik is, verbruikt de module vrijwel niets, waardoor je acculading behouden blijft.
- Interne weerstand ≤20mΩ — Minimaal energieverlies door warmteontwikkeling, zelfs bij hoge continue ontlaadstromen.
- Vooraf geïnstalleerde temperatuursensor — Automatische uitschakeling bij 50°C (laden) en 70°C (ontladen), zonder dat je extra componenten hoeft toe te voegen.
- Compact formaat (60 × 33 × 7 mm) — Past in vrijwel elke accubehuizing of project met beperkte ruimte.
Details en Prestaties
Deze module maakt gebruik van een Common Port architectuur. Dit betekent dat dezelfde B-/P- aansluiting wordt gebruikt voor zowel de lader als de verbruiker. Dit vereenvoudigt de bedrading aanzienlijk in vergelijking met modellen met gescheiden poorten. De continue stroom van 25A is ruim voldoende voor 24V elektromotoren, kleine omvormers of off-grid zonne-energiesystemen, terwijl de 60A piekbelasting moeiteloos de opstartstromen opvangt. De drempelwaarden van 4,25V voor overladen en 2,7V voor diepontlading per cel zijn nauwkeurig gekalibreerd voor Li-Ion batterijen, wat onherstelbare schade aan de interne elektrolyt voorkomt.
| Parameter | Waarde / Detail |
|---|---|
| Model | BMS 7S 24V 25A |
| Aantal cellen in serie | 7S (7 × 3,7V = 25,9V nominaal) |
| Continue ontlaadstroom | 25A |
| Piek ontlaadstroom | 60A |
| Maximale laadstroom | 20A |
| Overlaadbeveiliging | 4,25V ± 0,025V / cel |
| Diepontlaadbeveiliging | 2,7V ± 0,08V / cel |
| Balanceerspanning | 4,15V ± 0,025V |
| Balanceerstroom | 40mA |
| Temperatuurbeveiliging laden | Uitschakeling bij 50°C |
| Temperatuurbeveiliging ontladen | Uitschakeling bij 70°C |
| Stand-by verbruik | ≤30μA |
| Interne weerstand | ≤20mΩ |
| Afmetingen | 60 × 33 × 7 mm |
| Aansluitmethode | Common Port |
| Compatibele accutechniek | Li-Ion 3,7V/cel (bijv. 18650) |
Inhoud van de verpakking
- 1 × BMS 7S 24V 25A beveiligingsmodule
- 1 × Vooraf geïnstalleerde temperatuursensor
- Aansluitkabels (40 cm)
Veelgestelde vragen
Werkt dit met alle 18650 Li-Ion cellen, ongeacht de capaciteit?
Ja, de compatibiliteit is afhankelijk van de nominale spanning (3,7V per cel), niet van de capaciteit in mAh. Of je nu cellen van 2000mAh, 2500mAh of 3000mAh gebruikt, het BMS werkt op dezelfde manier. De capaciteit bepaalt enkel de totale accuduur.
Kan ik dit gebruiken voor een 24V e-bike of step?
Zeker, dit is een veelvoorkomende toepassing. De continue stroom van 25A is geschikt voor standaard 24V motoren en de 60A piekbelasting voorkomt dat de beveiliging onterecht ingrijpt bij het optrekken. Controleer voor de zekerheid het maximale stroomverbruik van je motor.
Wat betekent ‘Common Port’ en hoe sluit ik dit aan?
Dit betekent dat dezelfde B- en P- aansluitingen worden gebruikt voor zowel de lader als de verbruiker, waardoor je geen aparte connectoren nodig hebt. De bedrading is hierdoor eenvoudiger, maar let wel goed op de polariteit. Verkeerd aansluiten kan de interne MOSFETs beschadigen.
Moet de temperatuursensor apart worden gemonteerd?
Nee, de sensor is in de fabriek al geïnstalleerd en direct klaar voor gebruik. Deze bewaakt de temperatuur van de printplaat en de omliggende cellen en schakelt het systeem automatisch uit bij 50°C (tijdens laden) of 70°C (tijdens ontladen).
