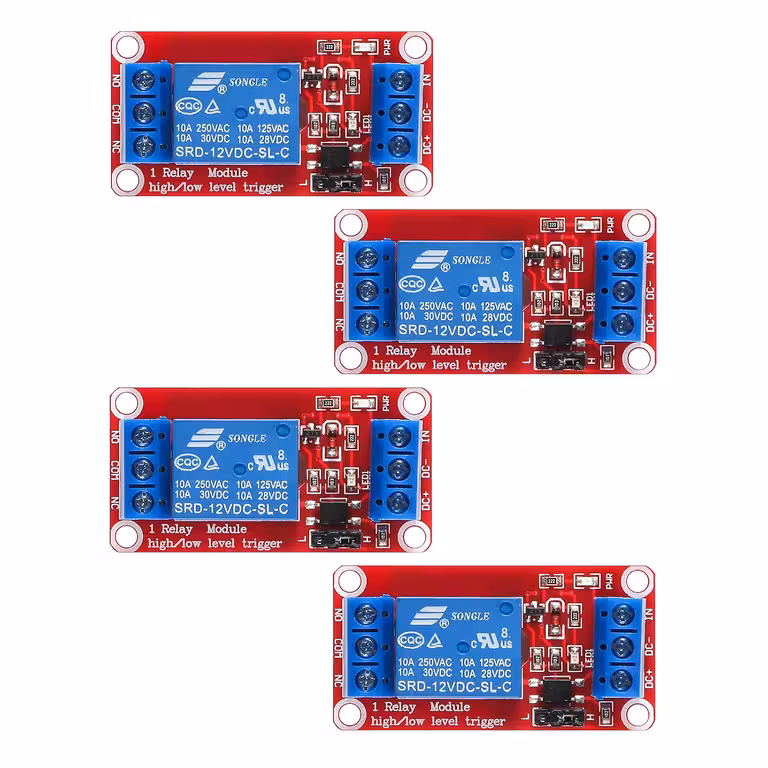

1-kanaals Relaismodule met Optocoupler – Veilig 230V schakelen met Arduino of Raspberry Pi
Wil je een pomp, lamp of motor op 230V aansturen via een GPIO-pin? Zonder galvanische scheiding kan een enkele spanningspiek je microcontroler direct onherstelbaar beschadigen. Deze relaismodules met ingebouwde optocoupler creëren een elektrische barrière tussen je besturingslogica en de vermogenszijde. Zo blijven je pinnen beschermd, wat er ook gebeurt in het 230V-circuit.
Let op: Kies bij het afronden van je bestelling de gewenste variant: de 5V- of de 12V-relaismodule. De set bevat 4 stuks van de gekozen uitvoering.
Waarom kiezen voor deze set? (Belangrijkste voordelen):
- Galvanische scheiding via optocoupler — Het stuurcircuit en het vermogenscircuit zijn volledig gescheiden; een kortsluiting op de belasting bereikt nooit je GPIO- of digitale pinnen.
- Instelbare High/Low trigger via jumper — Schakel binnen 5 seconden tussen de activeringslogica, zonder dat je hoeft te solderen of je broncode hoeft aan te passen.
- Fouttolerant ontwerp — Mocht de triggerlijn per ongeluk losraken, dan blijft het relais in de standaardpositie staan; ongewenste activering van de belasting wordt zo voorkomen.
- 10A contacten voor zware lasten — Ondersteunt AC 250V/10A en DC 30V/10A; krachtig genoeg voor lampen, pompen, ventilatoren en kleine motoren voor huishoudelijk of industrieel gebruik.
- Universeel compatibel — Geschikt voor Arduino, Raspberry Pi, ESP32, ARM, PIC, AVR, CNC en elk ander platform met een digitale uitgang.
- Vooraf geïnstalleerde schroefklemmen — Sluit NC, C, NO, Coil+ en Coil- direct aan zonder extra adapters of soldeerwerk.
- Set van 4 stuks — Ideaal voor projecten met meerdere kanalen of als betrouwbare reservevoorraad.
Details en Prestaties
De optocoupler op elke module scheidt het stuurcircuit volledig van het vermogenscircuit. De stroom op de Trigger-lijn bedraagt slechts ~5 mA (bij de 5V-versie), wat perfect aansluit bij de logische niveaus van moderne microcontrolers zonder dat er extra weerstanden nodig zijn. De spoel van het relais wordt apart gevoed met 5V DC of 12V DC, afhankelijk van de gekozen variant. De contacten schakelen lasten tot AC 250V / 10A. De 5V-variant integreert direct in projecten die via USB of standaard 5V-voedingen werken, terwijl de 12V-variant uitermate geschikt is voor automotive-toepassingen, schakelkasten en projecten op 12V-accu’s.
| Parameter | Waarde / Detail |
|---|---|
| Voedingsspanning spoel | 5V DC of 12V DC (afhankelijk van keuze) |
| Maximale belasting contacten | AC 250V / 10A, DC 30V / 10A |
| Type isolatie | Optocoupler |
| Stroomsterkte Trigger-lijn | ≈5 mA (5V-model) |
| Type contacten | NC (Normally Closed) / C (Common) / NO (Normally Open) |
| Module-ingangen | Coil +, Coil –, Trigger |
| Trigger-selectie | Jumper High-Level Trigger / Low-Level Trigger |
| Compatibiliteit | Arduino, Raspberry Pi, ESP32, ARM, PIC, AVR, MCU, CNC |
| Aantal modules in set | 4 stuks |
| Type module | 1-kanaals (Single Channel Relay Module) |
Programmeren en Gebruik
- Sluit Coil + en Coil – aan op de bijbehorende voedingsspanning (5V of 12V DC).
- Verbind de Trigger-pin met een digitale uitgangspin van je microcontroler (GPIO, digitale Arduino-pin, etc.).
- Zet de jumper in de gewenste stand: High-Level Trigger (relais schakelt bij een HIGH-signaal) of Low-Level Trigger (relais schakelt bij een LOW-signaal).
- Sluit je belasting aan op de NC/C-klemmen (normaal gesloten) of NO/C-klemmen (normaal open), afhankelijk van je toepassing.
- Stuur het digitale commando vanuit je code (bijv. digitalWrite(pin, HIGH) in de Arduino IDE) om het relais in of uit te schakelen.
Inhoud van de verpakking
- 4 × 1-kanaals relaismodule (5V of 12V — afhankelijk van je keuze)
- Vooraf geïnstalleerde schroefklemmen op elke module
Veelgestelde vragen
Werkt dit met een 3.3V-signaal op de Trigger (bijv. Raspberry Pi, ESP32)?
In veel gevallen wel, aangezien de optocoupler vaak ook 3.3V op de triggerlijn accepteert. Voor een gegarandeerde werking kun je een 3.3V naar 5V logic level converter gebruiken of de drempelwaarde van de optocoupler in de datasheet controleren. De voeding van de spoel moet altijd 5V of 12V blijven, ongeacht het logische signaalniveau.
Wat is het praktische verschil tussen High-Level en Low-Level Trigger?
Bij High-Level Trigger wordt het relais geactiveerd wanneer de Trigger-pin een HIGH-signaal ontvangt. Bij Low-Level Trigger wordt het relais geactiveerd bij een LOW-signaal (GND). Je past dit gedrag eenvoudig aan door de jumper te verplaatsen — zonder wijzigingen in de bedrading of code.
Kan ik 230V-apparaten aansturen, zoals een lamp of een vijverpomp?
Ja. De contacten ondersteunen AC 250V / 10A, wat voldoende is voor de meeste huishoudelijke apparaten. Zorg ervoor dat je de 10A-grens niet overschrijdt en neem altijd de geldende veiligheidsvoorschriften voor elektriciteit in acht bij het werken met netspanning.
Kan ik alle 4 de modules aansturen met dezelfde Arduino?
Zeker. Elke module heeft slechts één digitale pin nodig voor de Trigger. Een Arduino Uno heeft bijvoorbeeld 14 digitale pinnen, dus je kunt alle 4 de modules uit de set onafhankelijk aansturen en houd je nog genoeg pinnen over voor andere randapparatuur.
