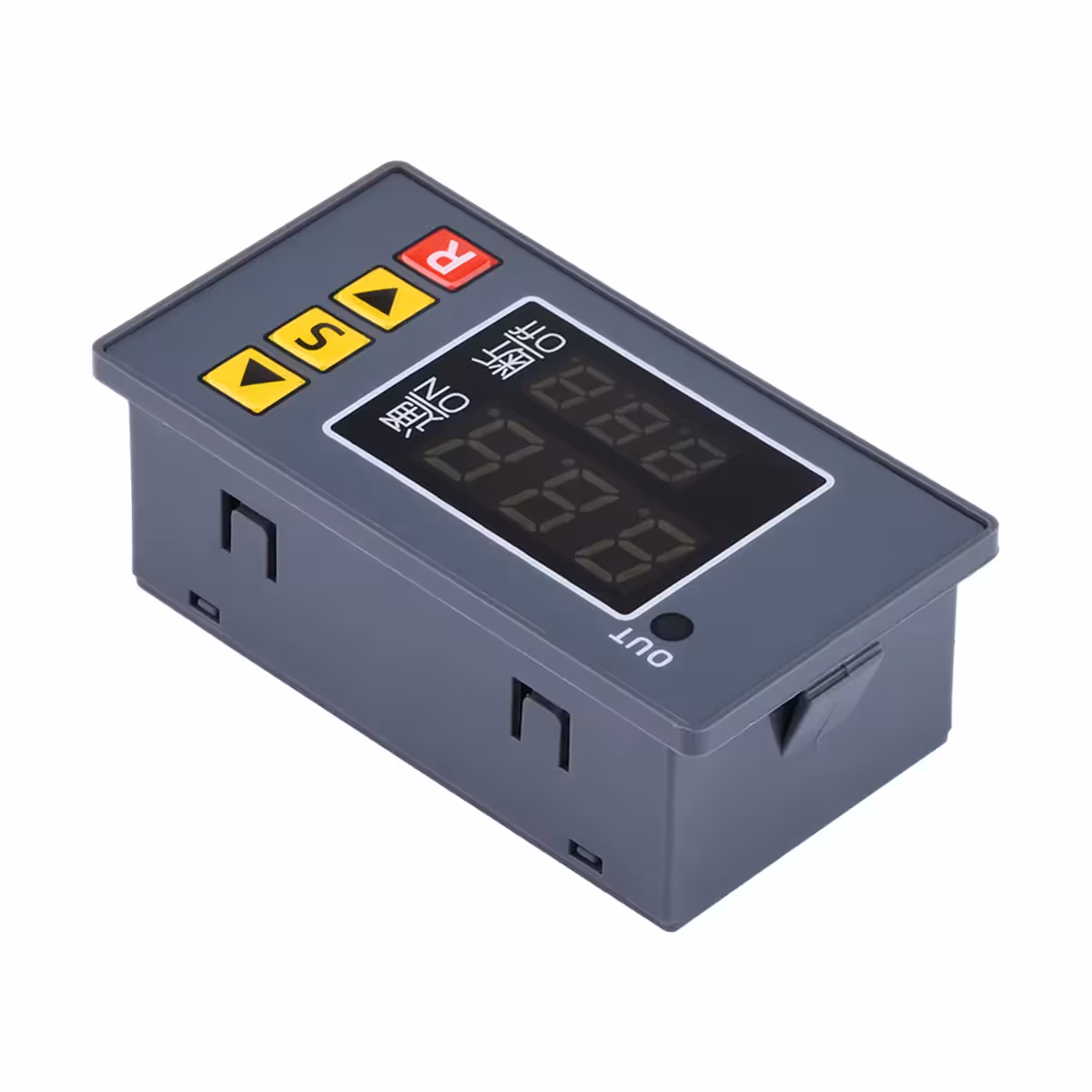

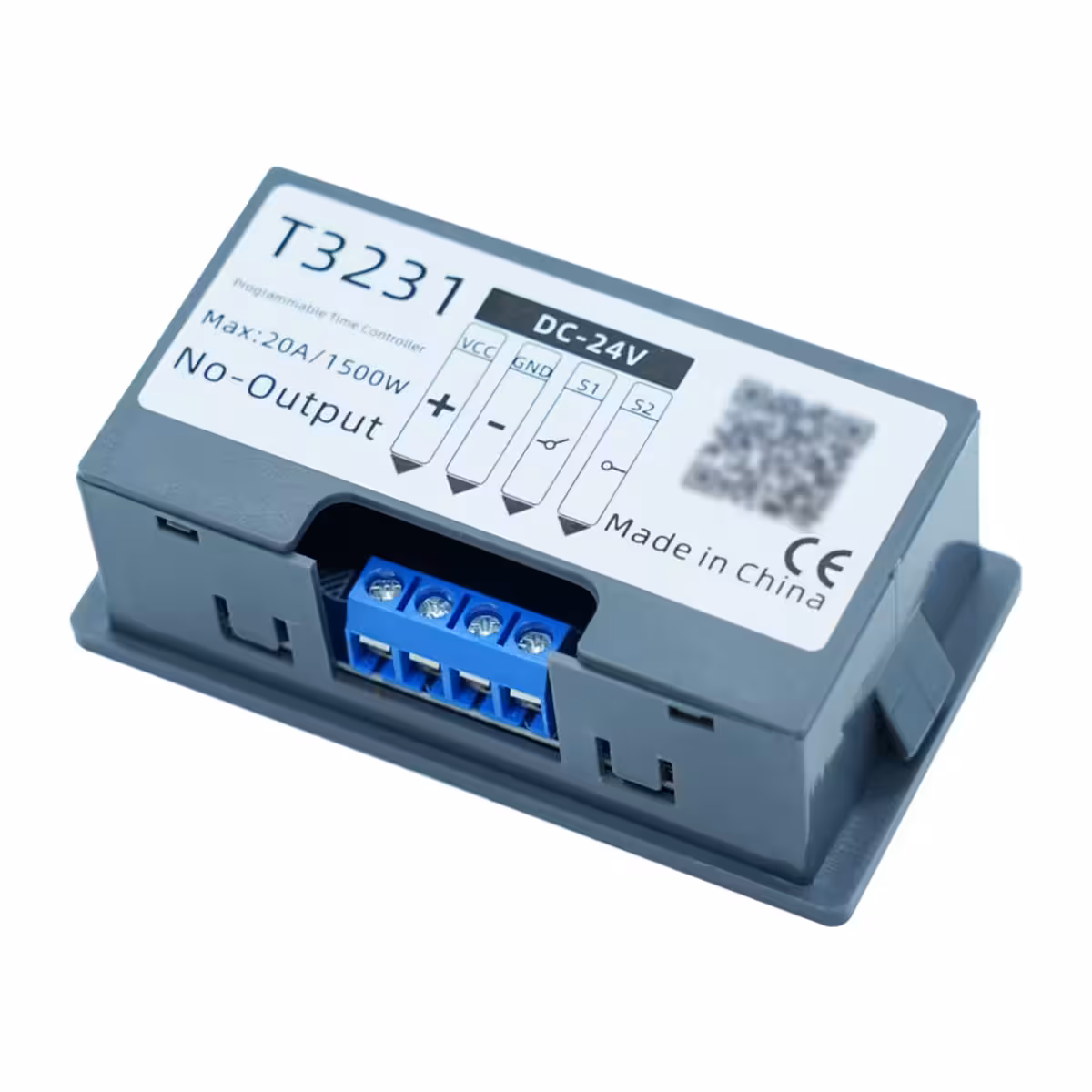

Cyclisch 24V DC tijdrelais — nauwkeurige timing die instellingen onthoudt bij stroomuitval
Slaat je pomp te vroeg aan? Blijft de ventilator maar draaien? Of raakt je irrigatiesysteem volledig van slag na een korte stroomstoring? Als je dit herkent, is dit cyclische 24V DC tijdrelais met niet-vluchtig geheugen de definitieve oplossing. Je hoeft nooit meer handmatig je instellingen opnieuw in te voeren na een stroomonderbreking.
Let op: Deze module werkt uitsluitend op 24V DC. Voor het gebruik van de externe triggerpoort (XH-2.45-2P) is het nodig om een connector of draden op de daarvoor bestemde soldeervlakken te solderen.
Waarom kiezen voor dit model? (Belangrijkste voordelen):
- Geheugen bij stroomuitval — de parameters P0–P5 en de ingestelde ON/OFF-tijden blijven opgeslagen; de cyclus hervat automatisch zodra de stroom terugkeert.
- Instelbaar bereik 0–999 in seconden, minuten of uren — de tijdseenheid is onafhankelijk instelbaar voor de ON- en OFF-fase, waardoor je bijvoorbeeld 10 seconden aan kunt combineren met 2 uur uit.
- 10A relaisuitgang (NO-contact) — geschikt voor het direct aansturen van pompen, ventilatoren of LED-strips zonder dat er een extra vermogensmodule nodig is.
- Cyclische werking — kies voor een oneindige lus of een specifiek aantal cycli (1–999), ideaal voor doseersystemen of irrigatie met een vast programma.
- Dubbele activering: automatisch of handmatig — start direct bij inschakelen (P4=ON) of via een externe drukknop/sensor aangesloten op de XH-2.45-2P poort.
- Toetsenblokkering (P5) — na configuratie kun je de knoppen vergrendelen om onbedoelde wijzigingen in industriële of agrarische installaties te voorkomen.
Details en Prestaties

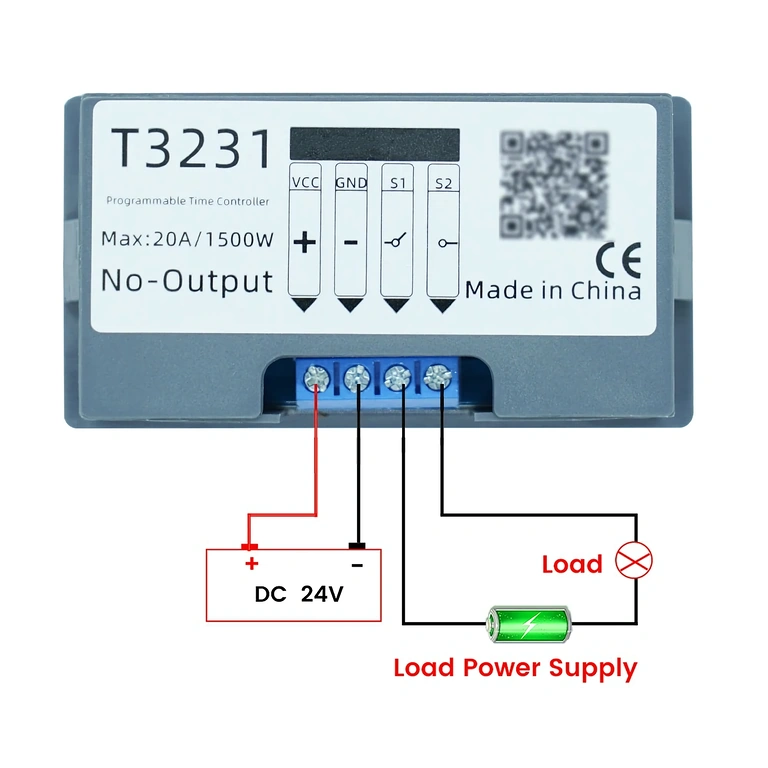

De module werkt op 24V DC en schakelt belastingen tot 10A via het normaal open (NO) contact — ruim voldoende voor de meeste kleine tot middelgrote pompen en ventilatiesystemen. De ON- en OFF-fasen zijn onafhankelijk configureerbaar qua tijdseenheid, wat complexe scenario’s mogelijk maakt in een compacte behuizing van slechts 79,5 × 42,1 × 27,8 mm. De OUT-LED geeft altijd een visuele bevestiging van de status van het relais.
| Parameter | Waarde / Detail |
|---|---|
| Voedingsspanning | 24V DC |
| Relaisuitgang | 1 kanaal, NO-contact, tot 10A |
| Tijdseenheid | Seconden / Minuten / Uren (onafhankelijk instelbaar voor ON/OFF) |
| Tijdsbereik | 0 – 999 s/min/u |
| Cyclische functie | Oneindige lus of 1–999 cycli |
| Vertraging bij in-/uitschakelen | Ondersteund |
| Activering | Automatisch (P4=ON) of handmatig (R-knop / externe poort) |
| Geheugen bij stroomuitval | Ja — niet-vluchtig geheugen, slaat alle parameters op |

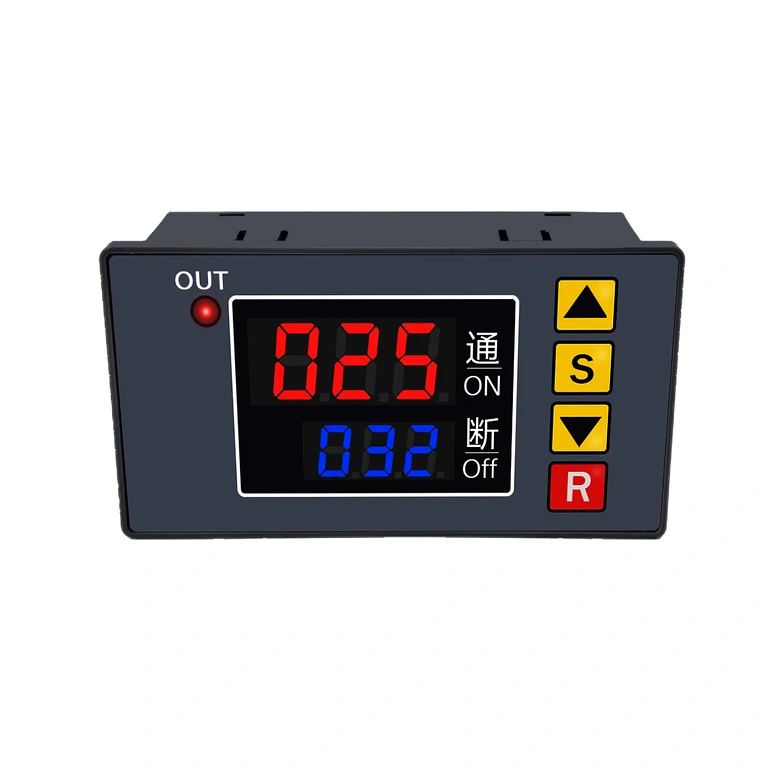

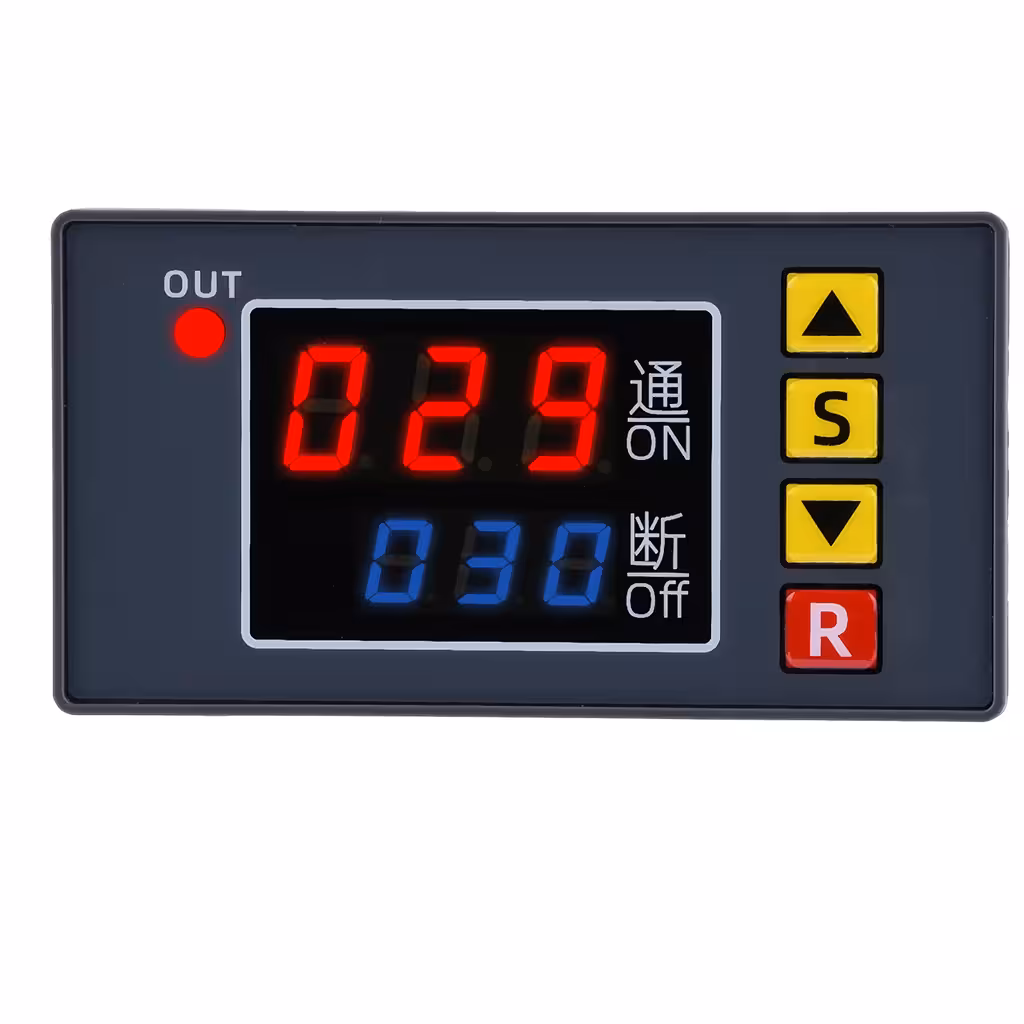

| OUT-LED indicator | Aan = relais actief, Uit = inactief |

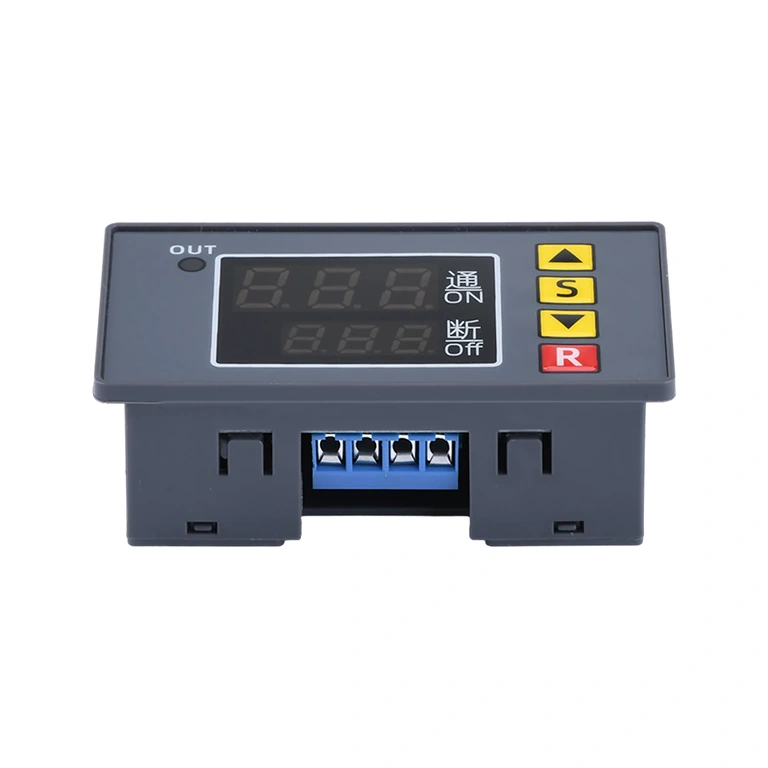

| Externe triggerpoort | XH-2.45-2P (vereist solderen van connector of draden) |

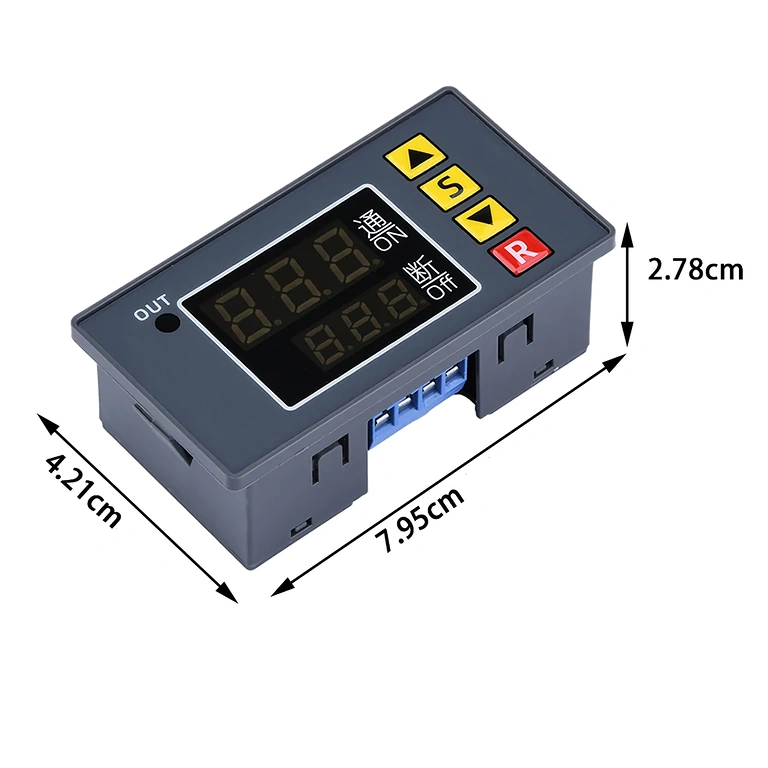

| Afmetingen module | 79,5 × 42,1 × 27,8 mm |

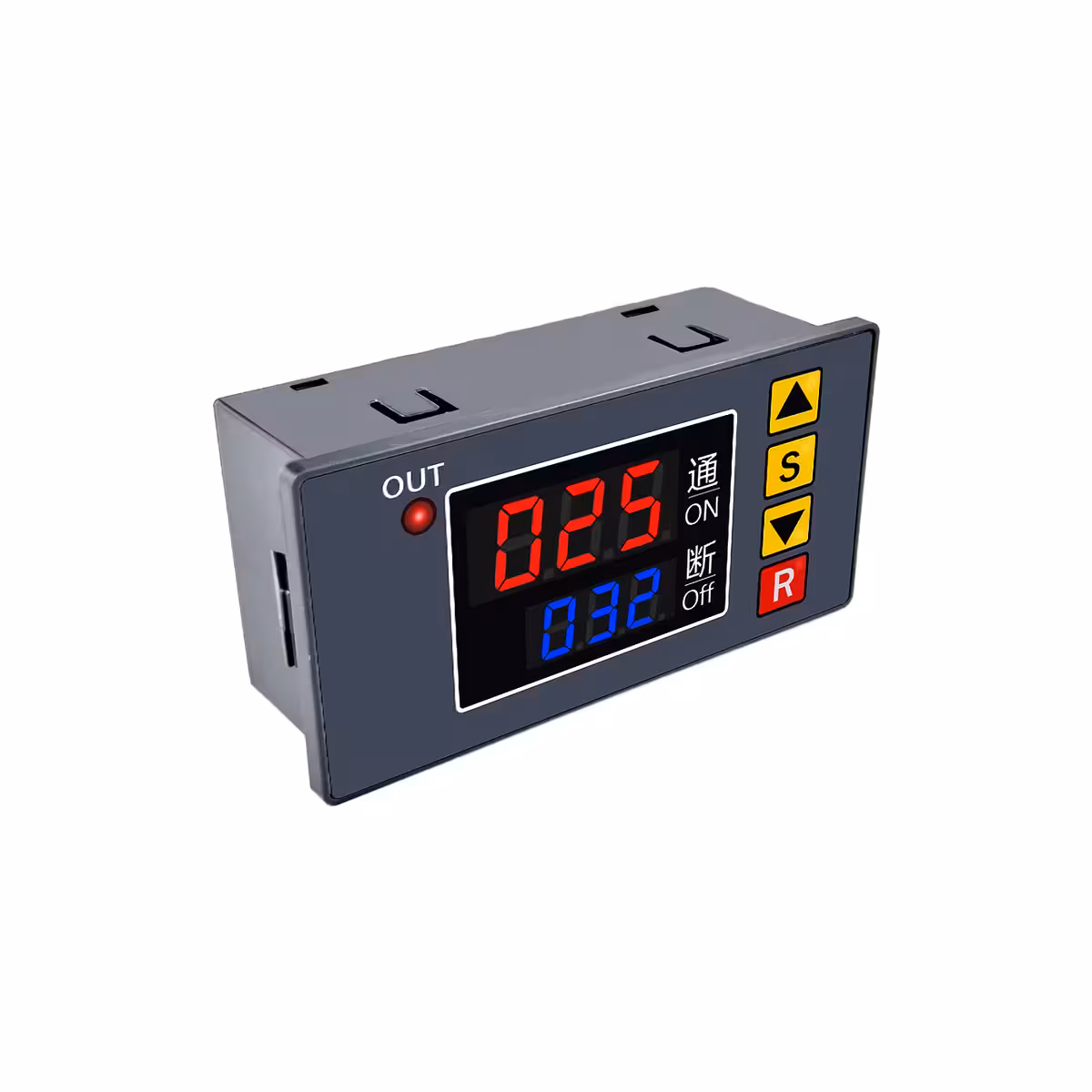

| Paneeluitsparing | 77 × 39,3 mm |

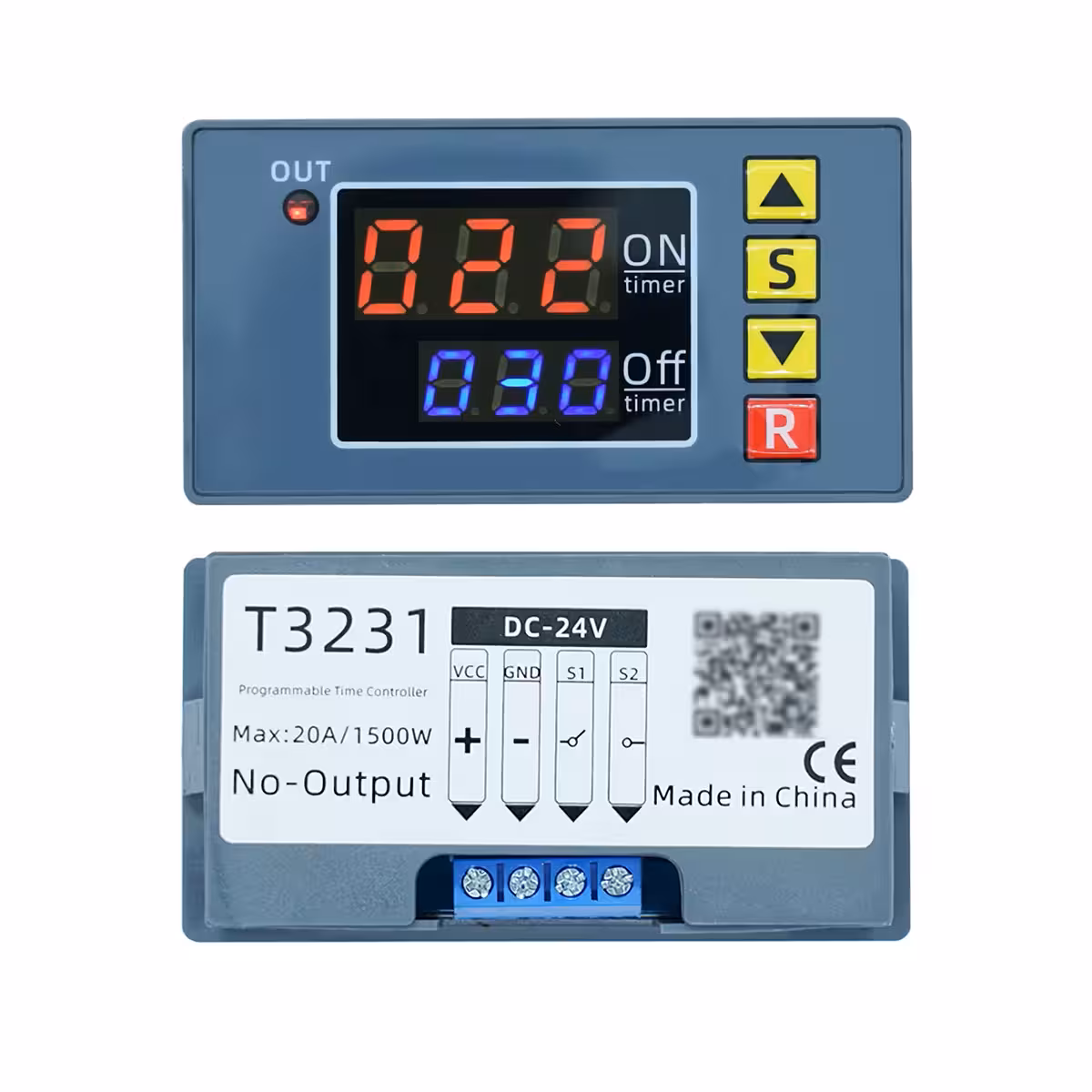

Programmering en Gebruik

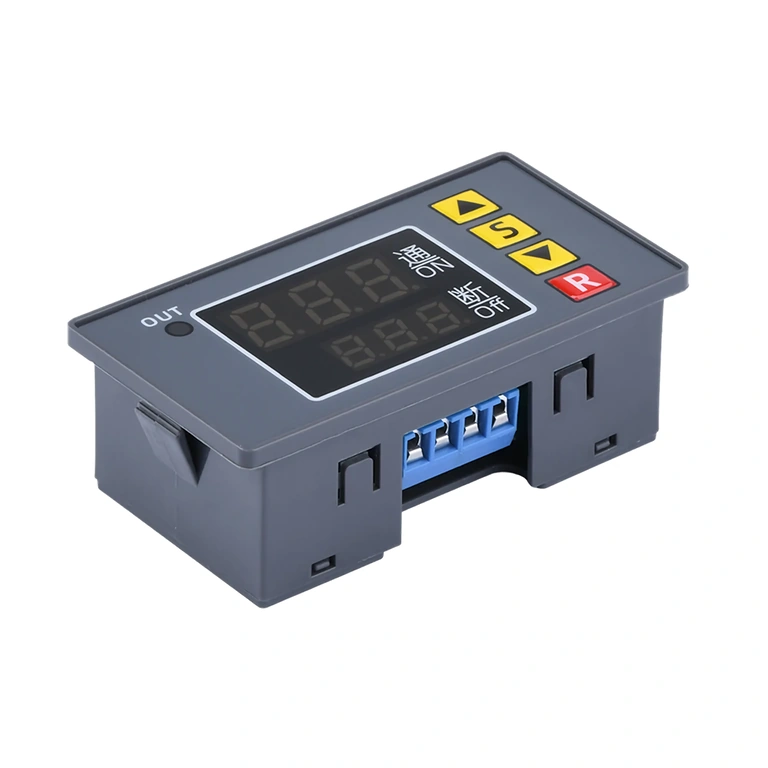

- Houd de S-knop 6 seconden ingedrukt om het programmeermenu te openen.
- Druk kort op S om door de codes P0–P5 te navigeren: P0 = tijdseenheid ON, P1 = tijdseenheid OFF, P2 = cyclusprioriteit, P3 = aantal cycli, P4 = activeringsmodus, P5 = toetsenblokkering.
- Gebruik de ▲ en ▼ knoppen om de waarden aan te passen.
- Dubbelklik op S om achtereenvolgens de inschakeltijd (ON) en uitschakeltijd (OFF) in te stellen.
- Als je 6 seconden geen toets indrukt, worden de instellingen automatisch opgeslagen.
- In de automatische modus (P4=ON) start de cyclus direct na het inschakelen.
- In de handmatige modus (P4=OFF) druk je op de R-knop of activeer je de externe poort om de cyclus te starten.
- Voorbeeld herhalende cyclus: ON=10s, OFF=5s, P3=OFF → continue werking met ononderbroken afwisseling.
- Voorbeeld inschakelvertraging: ON=0, OFF=10s → activering na 10 seconden na inschakelen.

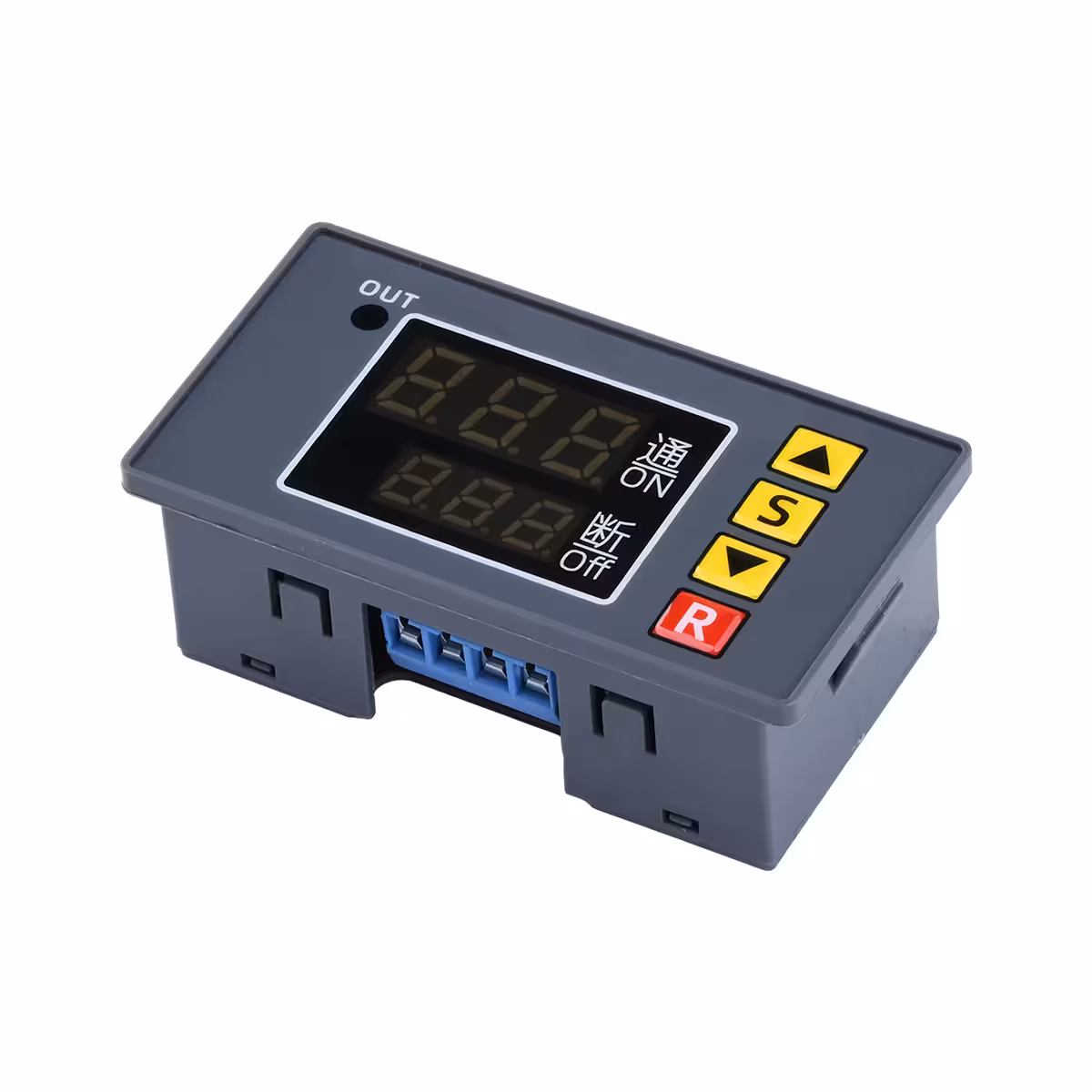

Inhoud van de verpakking
- 1 × Programmeerbare cyclische 24V DC tijdrelaismodule
Veelgestelde vragen
Kan ik dit relais voeden met 12V of 230V?
Nee. De module is strikt ontworpen voor 24V DC. Elke andere spanning kan het circuit onherstelbaar beschadigen.
Wat is de maximale belasting voor de relaisuitgang?
Maximaal 10A op het NO-contact. Voor zwaardere verbruikers raden wij aan een extern relais of contactor aan te sturen met dit apparaat.
Blijven de instellingen bewaard bij stroomuitval?
Ja. Dankzij het niet-vluchtige geheugen blijven alle parameters (P0–P5, ON/OFF-tijden) opgeslagen en hervat de cyclus automatisch zodra de stroom terugkeert.
Hoe activeer ik de cyclus via een externe sensor of knop?
Stel P4=OFF in en sluit de knop of sensor aan op de XH-2.45-2P poort op de printplaat. Let op: voor deze poort moet je zelf een connector of draden op de soldeervlakken aanbrengen.
Kan ik het aantal cycli beperken?
Ja. Met parameter P3 kun je kiezen voor een oneindige lus of een vast aantal tussen 1 en 999 cycli, waarna het relais automatisch stopt.
