DPDT tuimelschakelaar met terugvering – keer de draairichting van je motor om zonder ingewikkelde relais
Heb je een lineaire actuator, DC-motor of liftsysteem en wil je de richting eenvoudig kunnen aansturen? Deze DPDT tuimelschakelaar met 3 standen en automatische terugvering is de perfecte oplossing. Beweeg de schakelaar naar links en de motor draait één kant op. Beweeg hem naar rechts voor de omgekeerde richting. Laat de hendel los en de motor stopt direct.
Let op: De automatische terugvering naar de centrale stand (OFF) voorkomt onbedoeld inschakelen en beschermt zowel je motor als het elektrische circuit.
Waarom kiezen voor dit model? (Belangrijkste voordelen):

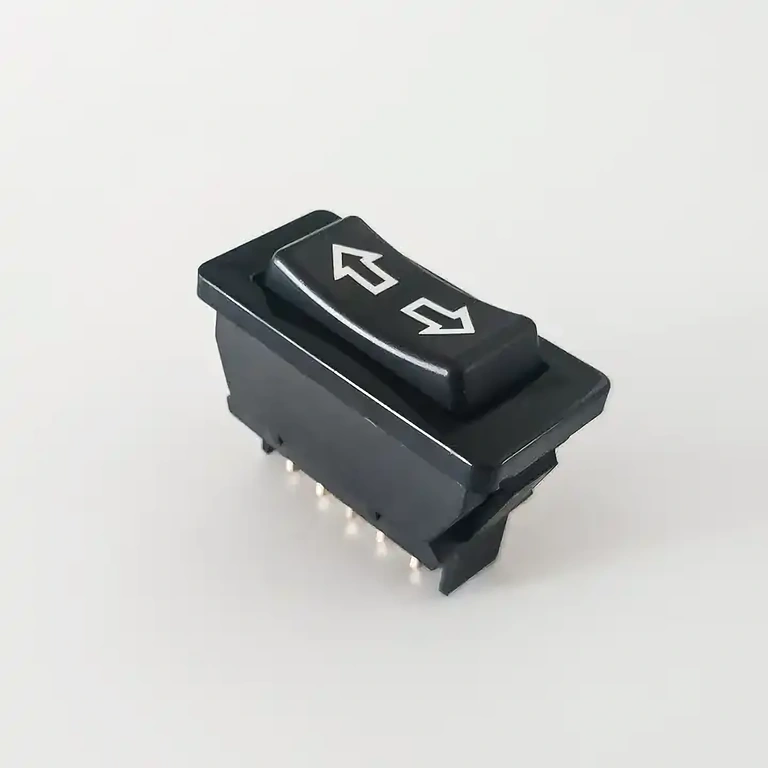

- Polariteitsomkering zonder relais — dankzij de DPDT-configuratie schakel je beide polen van de motor tegelijk om, waardoor je in één handeling de draairichting wijzigt zonder extra componenten.
- Automatische stop bij loslaten — de zijdelingse standen zijn ‘momentary’: de motor draait alleen zolang je de hendel vasthoudt. Dit elimineert het risico op mechanische blokkades of overbelasting.
- 20A bij 12V en 24V DC — geschikt voor het overgrote deel van de lineaire actuatoren en DC-motoren in voertuigen, campers, boten of doe-het-zelf automatiseringsprojecten.

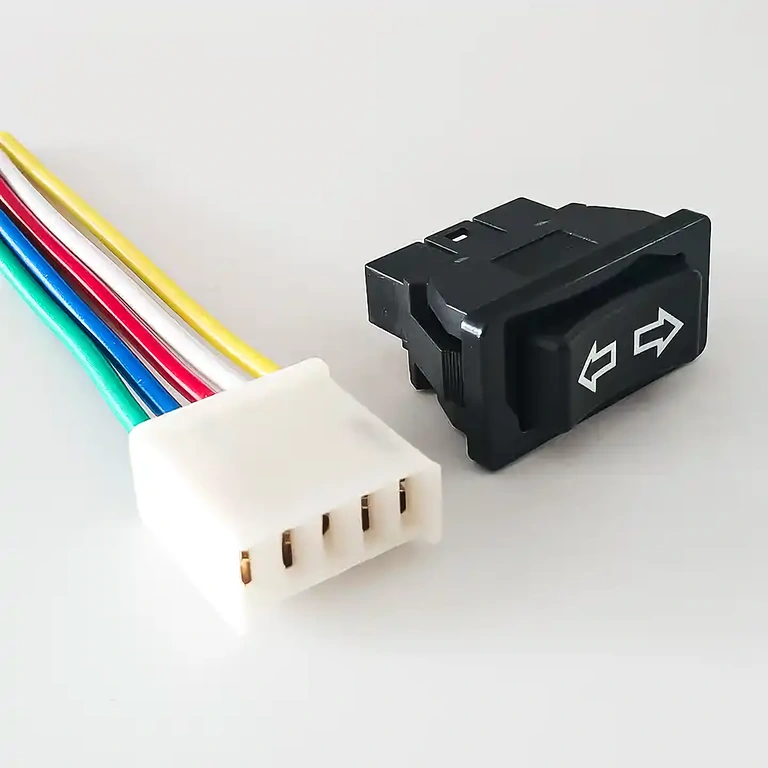

- Inclusief 5-polige connector — sluit de bedrading direct aan op de stekker; solderen of speciaal gereedschap is niet nodig. Ideaal voor een snelle en nette installatie.
- Compact formaat: 21 × 41 × 34 mm — past moeiteloos in dashboards, bedieningspanelen of 3D-geprinte behuizingen.
Details en Prestaties
De DPDT (Double Pole Double Throw) configuratie stelt je in staat om twee onafhankelijke circuits tegelijkertijd te bedienen — precies wat je nodig hebt om de polariteit van een DC-motor om te keren zonder een apart H-brug relais. De ON/OFF/ON-structuur met automatische terugvering zorgt ervoor dat de schakelaar in de neutrale stand (motor uit) blijft staan en alleen actie onderneemt wanneer jij de hendel bedient. Dit voorkomt mechanische schade bij liftsystemen of actuatoren. De 5-polige aansluiting met afneembare stekker maakt het vervangen of opnieuw bedraden zeer eenvoudig, zelfs in krappe ruimtes.
| Kenmerk | Specificatie |
|---|---|
| Type schakelaar | DPDT, ON/OFF/ON met automatische terugvering (momentary) |

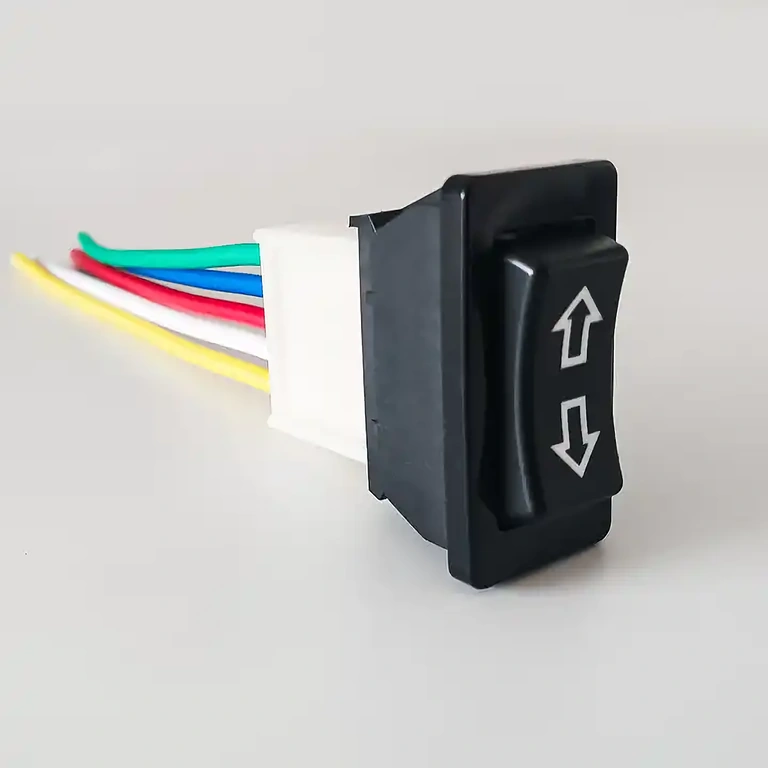

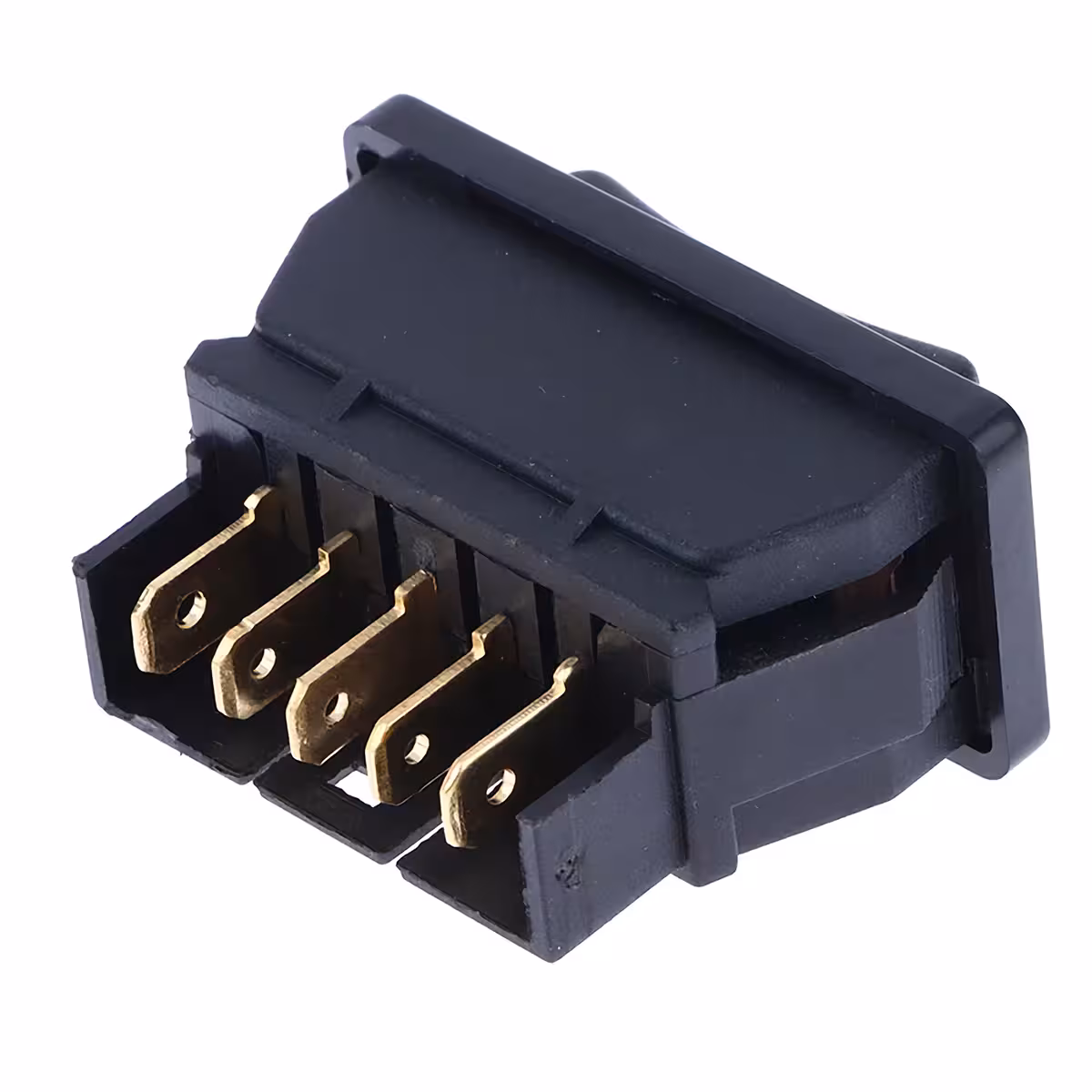

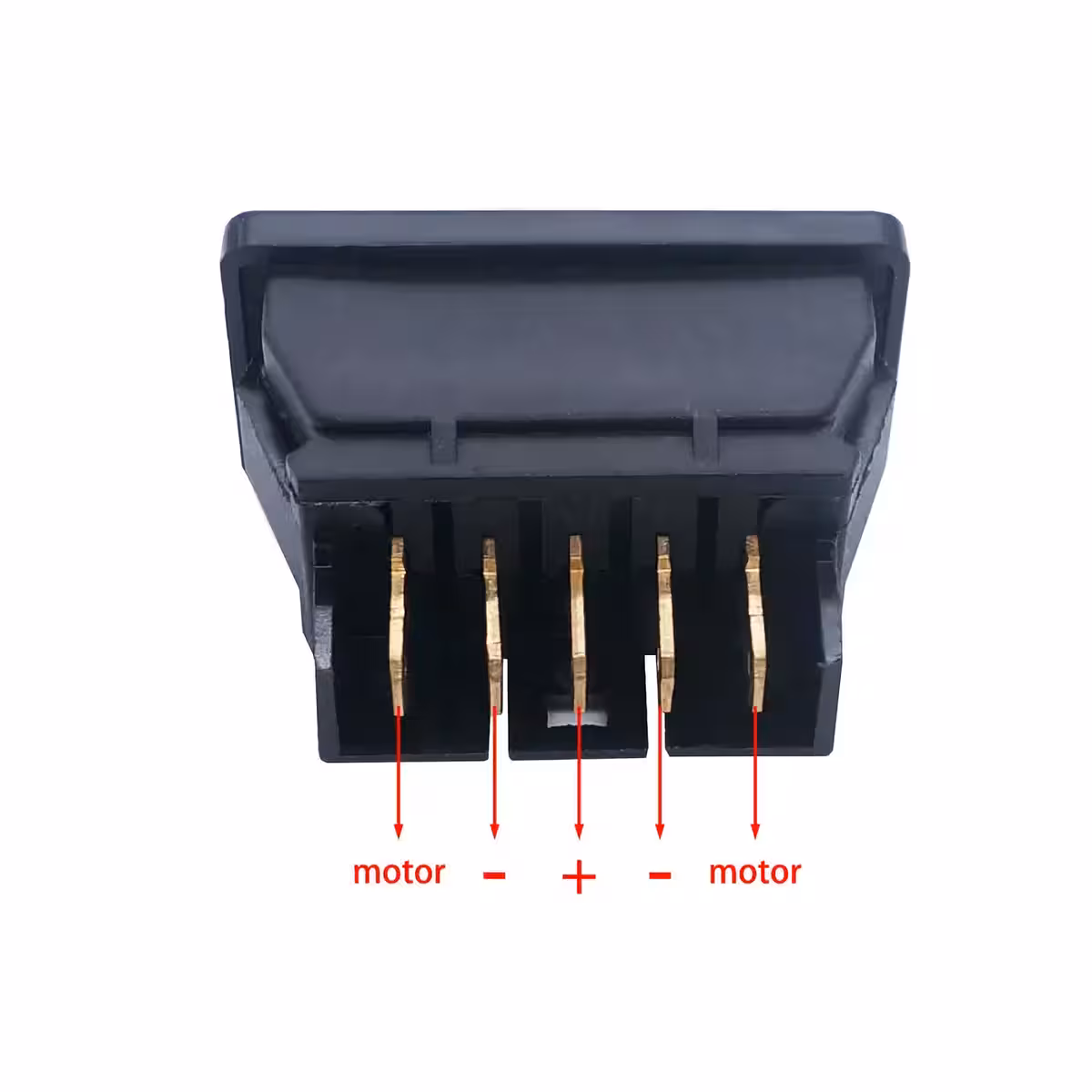

| Aantal pinnen | 5 pinnen (inclusief connector) |
| Nominale spanning | DC 12V / 24V |
| Nominale stroom | 20A |
| Terugveringsfunctie | Automatisch naar centrale OFF-stand |

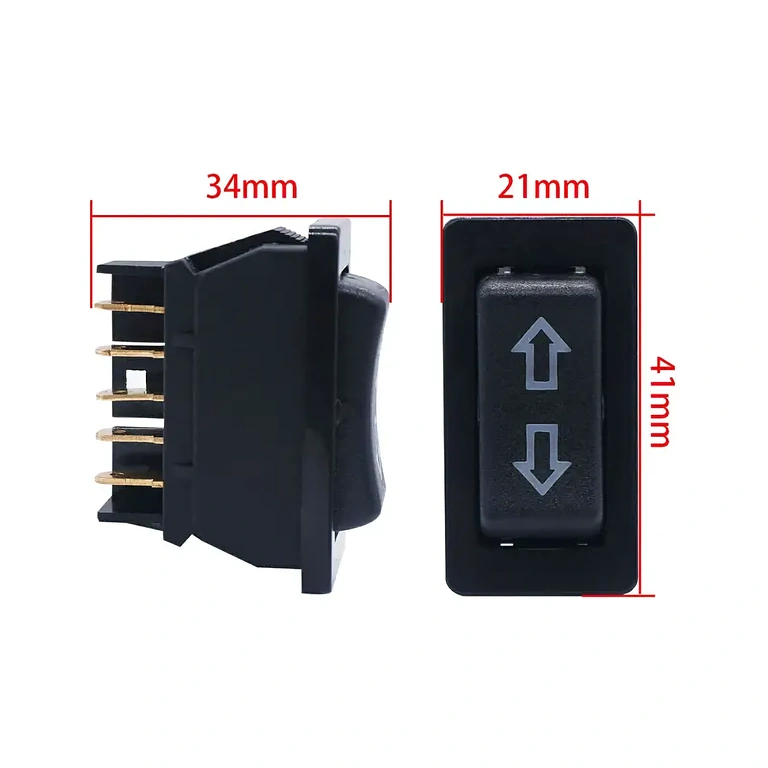

| Afmetingen | 21 × 41 × 34 mm |
| Kabellengte | 12 mm |
| Typische toepassingen | DC-motoren, lineaire actuatoren, liftsystemen, robotica, auto-automatisering |
Inhoud van de verpakking
- 1 × DPDT tuimelschakelaar met 3 standen en automatische terugvering
- 1 × 5-polige aansluitconnector
Veelgestelde vragen
Kan ik een lineaire actuator direct met deze schakelaar bedienen?
Ja, dit is een van de meest voorkomende toepassingen. De schakelaar werkt met elke DC lineaire actuator tot 20A bij 12V of 24V, zoals gebruikt bij antennes, luiken, elektrische bedden of liftsystemen.
Wat gebeurt er als ik boven de 20A kom?
De contactpunten kunnen oververhit raken, waardoor de schakelaar defect kan raken. Als je motor bij het opstarten meer dan 20A trekt, gebruik dan een zwaarder relais dat wordt aangestuurd door deze schakelaar; de schakelaar fungeert dan als stuurstroomschakelaar in plaats van als hoofdstroomschakelaar.
Heb ik blusdiodes nodig?
Voor grote inductieve motoren (boven 5-10A) raden we aan om flyback-diodes parallel aan de motoraansluitingen te plaatsen. Dit beschermt de contacten van de schakelaar tegen vonkvorming bij het schakelen.
Hoe lang duurt de montage in een paneel?
Minder dan 10 minuten. Je maakt een standaard uitsparing in het paneel, plaatst de schakelaar, klikt de 5-polige stekker vast en je bent klaar. Solderen is niet nodig.
