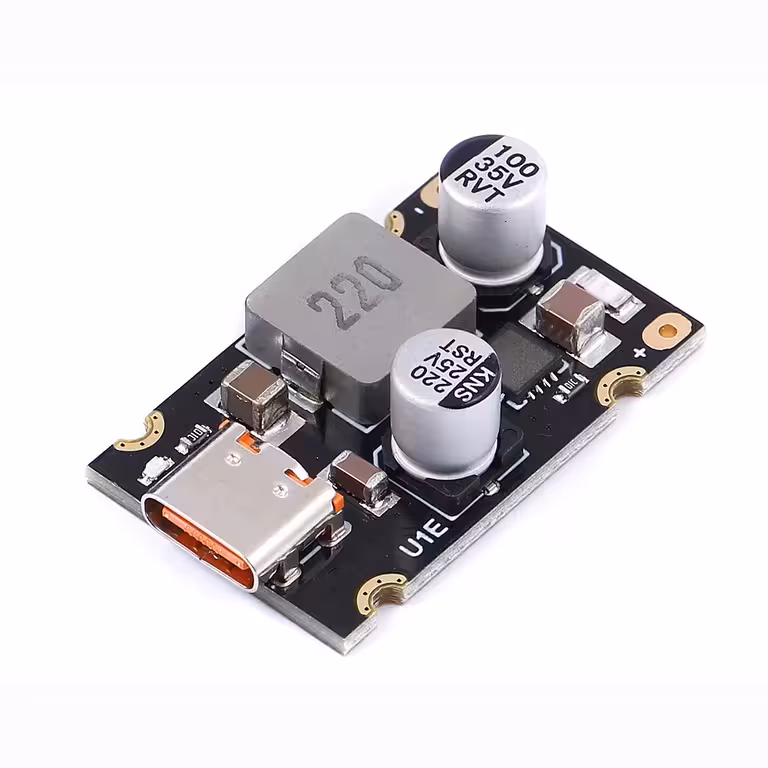

65W USB Type-C PD Power Bank DIY-module – Echte kracht in een formaat van 20×20 mm
Wil je zelf een krachtige power bank bouwen in plaats van een exemplaar dat niet verder komt dan het opladen van een telefoon? Of ben je op zoek naar snelladen via USB-C voor je eigen project, zonder vast te zitten aan een kant-en-klaar adapter? Deze module doet precies dat: echte 65W, universele protocollen en een behuizing die zo compact is dat hij werkelijk overal in past.
Let op: De uitgangsspanning kan nooit hoger zijn dan de ingangsspanning. Om een uitgangsspanning van 20V te bereiken (nodig voor laptops), moet de voedingsbron een gelijkspanning van meer dan 20V DC leveren.
Waarom kiezen voor deze module? (Belangrijkste voordelen):
- Ongecompromitteerde 65W — laadt compatibele USB-C PD-laptops op volle snelheid op, niet alleen smartphones
- Automatische spanningsonderhandeling — van 3,3V tot 21V, past zich automatisch aan elk aangesloten apparaat aan zonder handmatige instellingen
- Compatibel met elke moderne smartphone — PD3.1 PPS, QC3.0, Huawei SCP/FCP, Samsung AFC, Apple Protocol, BC1.2; er is geen telefoon te bedenken die hier niet snel mee oplaadt
- 92–97% efficiëntie — minder dan 3% verlies betekent minder warmteontwikkeling en een langere accuduur uit dezelfde batterij
- Onbelast stroomverbruik onder 3 mA — cruciaal voor power banks: trekt je accu niet leeg wanneer er niets is aangesloten
- Formaat van 20×20 mm en slechts 7 gram — past moeiteloos in elke 3D-geprinte behuizing of standaard power bank-behuizing
Details en Prestaties
De module accepteert elke ingangsbron van 8V tot 30V DC, zoals Li-Ion accu’s, LiFePO4-accu’s of laboratoriumvoedingen. Aan de uitgang kant onderhandelt de USB Type-C-aansluiting automatisch over de benodigde spanning en stroomsterkte met het aangesloten apparaat, geheel volgens de PD3.1- en PPS-standaarden zonder dat je daar zelf iets voor hoeft in te stellen. De uitgangs-ripple van minder dan 200 mV garandeert een stabiele stroomvoorziening zonder spanningspieken die de accu of de elektronica van je apparatuur kunnen belasten. Bij belasting dicht bij de limiet van 65W wordt het aanbevolen om te zorgen voor voldoende luchtstroming of een klein koellichaam te bevestigen voor een veilige, continue werking.
| Parameter | Waarde / Detail |
|---|---|
| Ingangsspanning | DC 8 – 30 V |
| Uitgangsspanning | 3.3 – 21 V (automatisch onderhandeld) |
| Maximale vermogen | 65 W |
| Aansluiting | USB Type-C |
| Ondersteunde protocollen | PD2.0 / PD3.1 PPS, QC2.0 / QC3.0, Huawei SCP/FCP, Samsung AFC, MTK PE+ 1.1/2.0, BC1.2, Apple Protocol |
| Conversie-efficiëntie | 92% – 97% |
| Uitgangs-ripple | < 200 mV |
| Onbelaste stroom | < 3 mA |
| Afmetingen | 20 × 20 mm |
| Gewicht | 7 g |
Inhoud van de verpakking
- 1 × 65W USB Type-C PD snellaadmodule (20 × 20 mm)
Veelgestelde vragen
Kan ik deze module gebruiken om een laptop op te laden via USB-C?
Ja, mits je laptop USB-C Power Delivery ondersteunt en de voedingsbron aan de ingang een spanning levert die hoger is dan 20V DC. De uitgangsspanning kan immers de ingangsspanning niet overschrijden; houd hier rekening mee bij het kiezen van je voeding of accupakket.
Welke voedingsbron moet ik gebruiken?
Voor het maximale vermogen van 65W heb je een stabiele gelijkstroombron nodig tussen 22V en 30V, die ten minste 3A kan leveren. LiFePO4- of Li-Ion-accupakketten met de juiste spanning werken uitstekend in DIY power bank-toepassingen.
Werkt dit ook met telefoons die geen PD ondersteunen?
Ja. Dankzij de ondersteuning voor BC1.2, Apple Protocol, QC2.0/3.0, Huawei FCP/SCP en Samsung AFC werkt dit met vrijwel elke moderne smartphone. De module detecteert automatisch het ondersteunde protocol en past het laadproces hierop aan.
Is er een koellichaam nodig?
Bij lage tot gemiddelde belasting zorgt de hoge efficiëntie tot 97% ervoor dat de temperatuur laag blijft zonder extra koeling. Bij langdurig gebruik dicht bij de 65W verlengen een lichte luchtstroom of een compact koellichaam de levensduur van de module aanzienlijk.
Zijn de afmetingen van 20×20 mm klein genoeg voor een compacte DIY power bank?
Ja, dankzij de afmetingen van 20×20 mm en een gewicht van slechts 7 gram is dit een van de meest compacte 65W-modules die er zijn. Hij past probleemloos in 3D-geprinte behuizingen of standaard power bank-behuizingen.
