13S 48V 35A BMS met actieve balancering – optimale bescherming voor je Li-ion accupack
Ben je bezig met het bouwen van een 48V accupack en wil je geen risico lopen op overbelasting, kortsluiting of diepontlading? Een betrouwbare 13S BMS is essentieel; het beschermt niet alleen je accu, maar verlengt ook de levensduur van het gehele pakket. Deze module balanceert elke cel in real-time, vangt piekstromen tot 100A op bij het starten en is dankzij het compacte formaat eenvoudig in te bouwen in vrijwel elke behuizing.
Let op: Deze module is uitsluitend geschikt voor Li-ion accupacks in een 13S-configuratie. Gebruik de module niet in combinatie met beschadigde cellen, cellen met een hoge interne weerstand of in andere serieconfiguraties.
Waarom kiezen voor dit model? (Belangrijkste voordelen):
- Actieve balancering (60 mA per cel) — schakelt automatisch in wanneer het spanningsverschil tussen cellen groter is dan 0,1V, wat voortijdige degradatie voorkomt.
- 100A piekbelasting — vangt moeiteloos de stroompieken op bij het starten van een 1000W motor zonder dat de beveiliging onnodig ingrijpt.
- 120A overstroombeveiliging — schakelt de belasting binnen milliseconden uit bij kortsluiting of overbelasting om schade te voorkomen.
- 35A continue ontlaadstroom — ruim voldoende voor motoren van 500W tot 1500W bij 48V onder normale gebruiksomstandigheden.
- Compact formaat (69 x 51 x 8 mm) — past in vrijwel elke DIY-accubehuizing of elektrische step zonder aanpassingen.
- Gescheiden C- en P- poorten — onafhankelijke aansluitingen voor laden en ontladen, wat interferentie voorkomt.
- Inclusief 300 mm kabel — praktische lengte voor directe installatie zonder extra verlengkabels.
Details en Prestaties
De module ondersteunt een laadspanning van 54,6V DC (13 cellen × 4,2V). Met een continue ontlaadstroom van 35A en pieken tot 100A is dit precies wat je nodig hebt voor de acceleratie van een elektrische motor. De laadstroom is begrensd op 8A, wat compatibel is met vrijwel elke standaard 48V Li-ion acculader.
De onderspanningsbeveiliging grijpt in bij 2,8V per cel, waardoor het ontladen stopt voordat de chemische structuur van de cel beschadigd raakt. De maximale spanning per cel is ingesteld op 4,28V (met een tolerantie van ±0,05V), wat zorgt voor een veilig laadproces, zelfs met minder nauwkeurige laders.
| Parameter | Waarde / Detail |
|---|---|
| Celconfiguratie | 13S (Li-Ion 18650) |
| Nominale accuspanning | 48V |
| Laadspanning | 54,6V DC (13 × 4,2V) |
| Continue laadstroom | 8A |
| Continue ontlaadstroom | 35A |
| Piek ontlaadstroom | 100A |
| Maximale spanning per cel | 4,28 ± 0,05V |
| Minimale ontlaadspanning per cel | 3 ± 0,1V |
| Onderspanningsbeveiliging (uitschakeling) | 2,8 ± 0,08V |
| Balanceringsstroom | 60 ± 5 mA |
| Balanceringsdrempel (spanningsverschil) | > 0,1V tussen cellen |
| Kortsluitbeveiliging | Ja (automatische uitschakeling) |
| Overstroombeveiliging (uitschakeling) | 120 ± 5A |
| Afmetingen module | 69 × 51 × 8 mm |
| Lengte meegeleverde kabel | 300 mm |
| Compatibele accutypes | Li-Ion 18650 |
Installatie en Gebruik
- Controleer je accupack: de module werkt uitsluitend met 13 cellen in serie (13S). Andere configuraties kunnen de module onherstelbaar beschadigen.
- Sluit de balanskabels (B-) aan op de negatieve pool van het pakket en vervolgens de individuele celkabels in de juiste volgorde (van 1 tot 13).
- Sluit P- (Pack Minus) aan op de negatieve pool van je verbruiker of motorcontroller.
- Sluit C- (Charge Minus) aan op de negatieve pool van je 54,6V acculader.
- Controleer bij de eerste keer laden met een multimeter of de spanning van elke cel tussen de 2,8V en 4,28V ligt.
- Automatische balancering vindt plaats tijdens het laden; hier is geen handmatige actie voor nodig.
- Mocht de overstroom- of kortsluitbeveiliging inschakelen, verhelp dan eerst de oorzaak en sluit de stroombron opnieuw aan om de module te resetten.
Inhoud van de verpakking

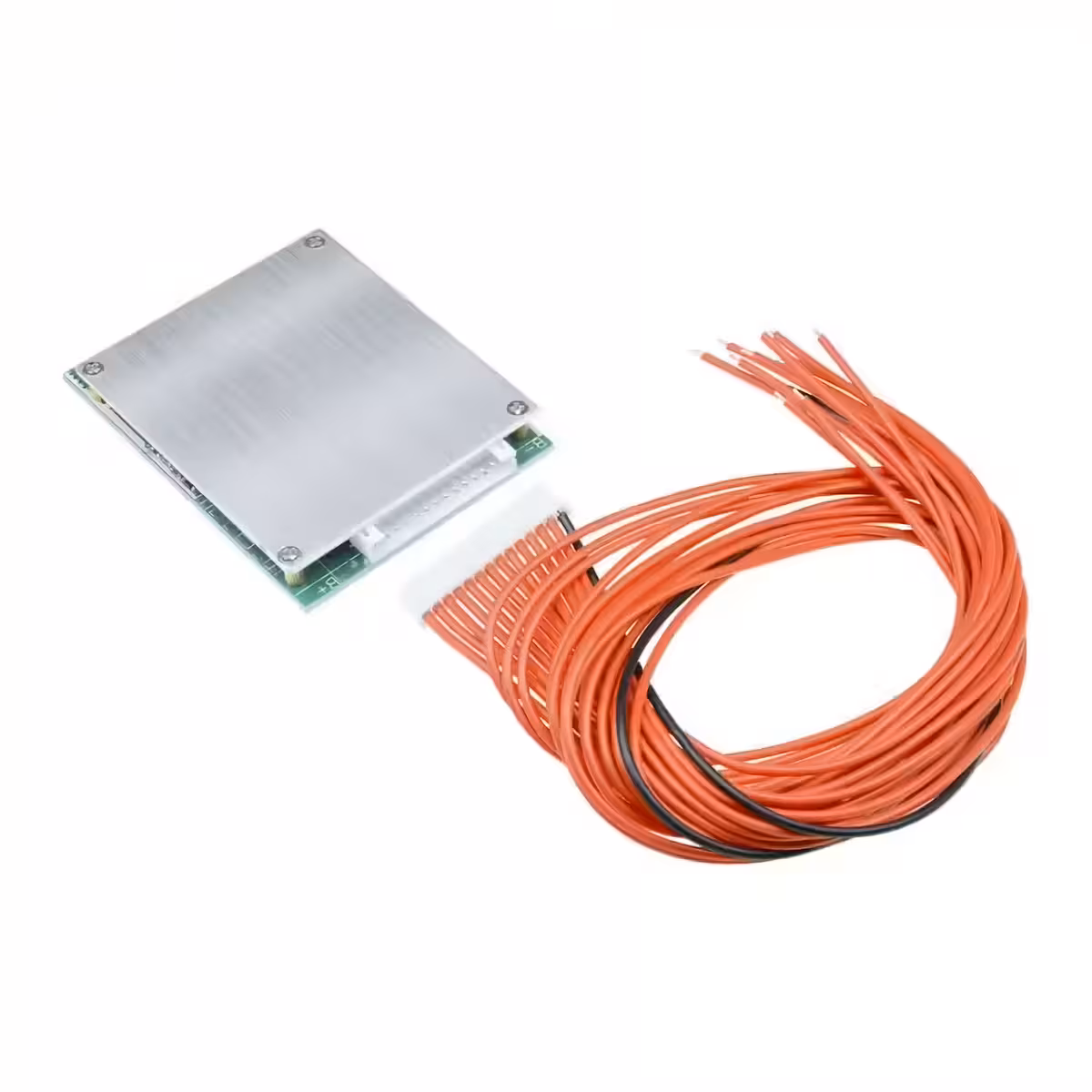

- 1× 13S 48V 35A BMS-module met actieve balancering
- 1× Aansluitkabel (300 mm)
Veelgestelde vragen
Is deze BMS compatibel met Samsung, LG of Panasonic cellen?
Ja, de module werkt met alle standaard 18650 Li-ion cellen met een nominale spanning van 3,6V–3,7V, ongeacht het merk (Samsung, LG, Panasonic, Sony/Murata, etc.). De enige voorwaarde is dat het accupack in een 13S-configuratie is opgebouwd.
Kan ik dit gebruiken voor een 500W of 1000W step?
Zeker. Een 500W motor op 48V verbruikt gemiddeld ~10–12A, en een 1000W motor ~20–22A continu. Met een continue stroom van 35A en pieken tot 100A biedt deze module voldoende marge voor beide toepassingen, ook bij het rijden op hellingen.
Wat gebeurt er als een cel onder de limiet zakt?
De module schakelt de uitgang automatisch uit zodra de spanning van een cel onder de 2,8V zakt om onherstelbare schade te voorkomen. Vervang de defecte cel voordat je het accupack weer in gebruik neemt.
Is een koellichaam of actieve koeling nodig?
Bij stromen onder de 25A is dit niet nodig. Gebruik je de module langdurig tegen de grens van 35A aan? Zorg dan voor passieve ventilatie rondom de module; een paar millimeter vrije ruimte is in de meeste gevallen voldoende.
Ondersteunt de module gelijktijdig laden en ontladen (gemeenschappelijke poort)?
Nee. De module heeft gescheiden poorten: C- voor de lader en P- voor de verbruiker. Sluit elke terminal aan op de juiste bestemming; ze zijn niet uitwisselbaar.
