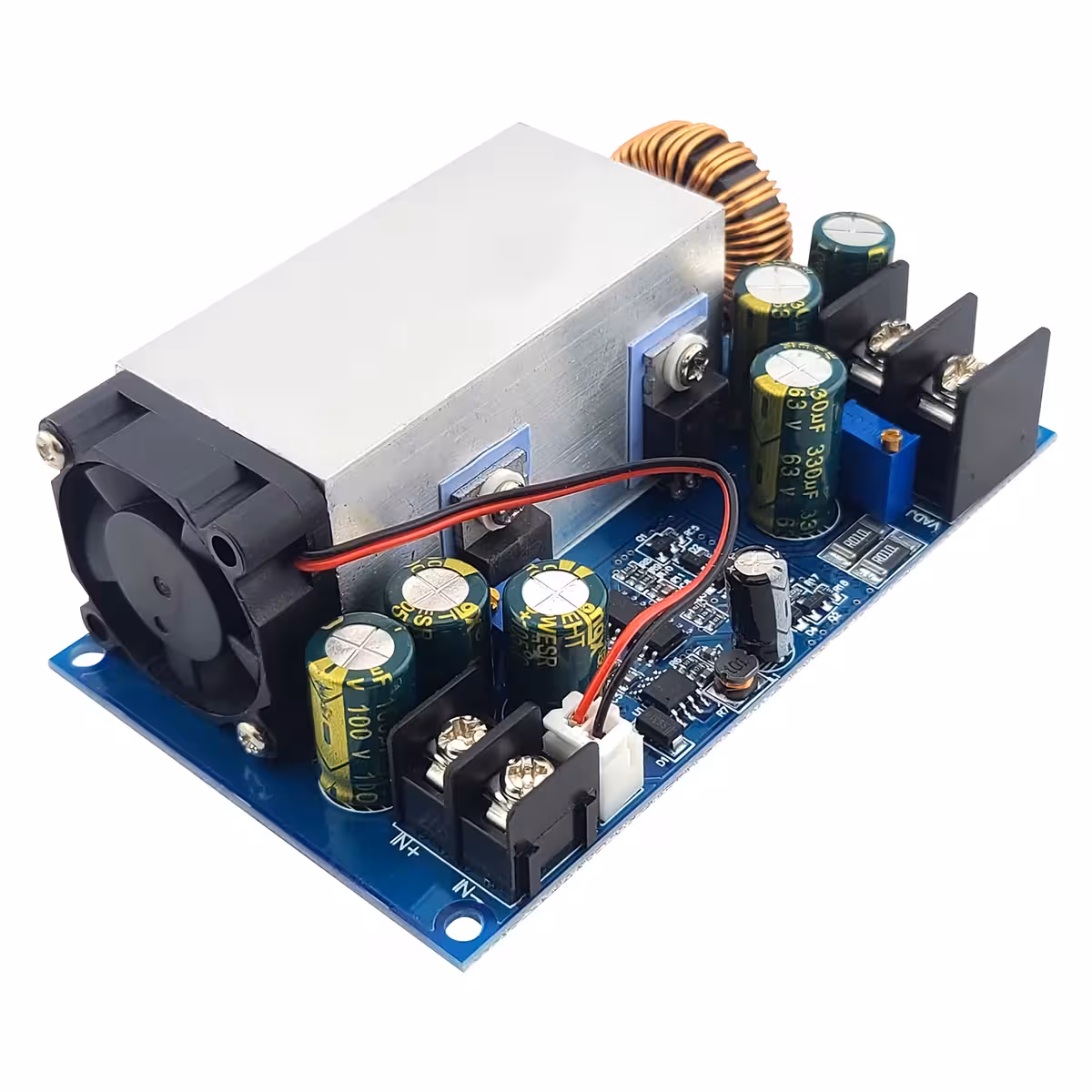

DC-DC Step-Down Converter 600W 25A – nauwkeurige CV/CC-regeling voor voeding en acculaden
Wilt u een DC-spanning verlagen zonder onnodig energieverlies door warmte, en zonder dat u meerdere modules nodig heeft? Deze 600W 25A step-down converter klaart de klus. U regelt spanning en stroom volledig onafhankelijk in één compact apparaat, met een indrukwekkend rendement tot wel 95%.
Let op: Deze module werkt uitsluitend als step-down (verlager). De uitgangsspanning moet altijd lager zijn dan de ingangsspanning. De module is niet beveiligd tegen omgekeerde polariteit.
Waarom kiezen voor dit model? (Belangrijkste voordelen):
- Dubbele CV/CC-regeling — regel spanning en stroom onafhankelijk van elkaar. U heeft geen aparte stroombegrenzer meer nodig.
- Rendement tot 95% — minder dan 5% energieverlies als warmte, waardoor u bij gemiddelde belasting urenlang kunt werken zonder oververhitting.
- Breed ingangsbereik 12–75V — perfect voor zonnepanelen, voedingen, accu’s of laboratoriumapparatuur zonder extra adapters.
- Instelbare uitgang 2.5–60V / 1–25A — geschikt voor alles, van het voeden van een Arduino tot het laden van een 48V-accu of het aansturen van een kleine motor.
- Multiturn-potentiometers — voor een veel nauwkeurigere afstelling dan bij standaard enkelvoudige draaiknoppen.
- Blauwe LED-indicator — zie in één oogopslag of de uitgang actief is, zonder dat u een multimeter nodig heeft.
- Schakelfrequentie 80 kHz — zorgt voor een lage rimpelspanning en een schoner signaal voor gevoelige elektronica.
Details en Prestaties
De buck-topologie (step-down) met een schakelfrequentie van 80 kHz biedt een uitstekende balans tussen efficiëntie en signaalkwaliteit, waardoor de rimpelspanning zelfs bij hoge stromen minimaal blijft. Het piekvermogen bedraagt 600W; voor continu gebruik adviseren wij een limiet van 500W, zeker bij passieve koeling. De instellingen worden aangepast via twee multiturn-potentiometers — VIADJ voor spanning en IADJ voor stroom — voor een vloeiende en precieze afstelling. Kortsluitbeveiliging wordt gerealiseerd door automatische stroombegrenzing in de CC-modus. Let op: bij inductieve belastingen (zoals motoren, spoelen of relais) is het plaatsen van een anti-reflux Schottky-diode op de uitgang verplicht.
| Parameter | Waarde / Detail |
|---|---|
| Maximaal vermogen | 600W (500W continu aanbevolen) |
| Uitgangsstroom | 1–25A instelbaar |
| Ingangsspanning | 12–75V DC |
| Uitgangsspanning | 2.5–60V DC (uitsluitend step-down) |
| Bedrijfsmodi | CV (constante spanning) / CC (constante stroom) |
| Rendement | Tot 95% |
| Schakelfrequentie | 80 kHz |
| Statusindicator | Blauwe LED (uitgang actief) |
| Kortsluitbeveiliging | Automatische stroombegrenzing (CC) |
| Omgekeerde polariteit | Niet inbegrepen |
| Toepassingen | Accu’s, kleine motoren, elektronische modules, regelbare voedingen |
Gebruiksaanwijzing

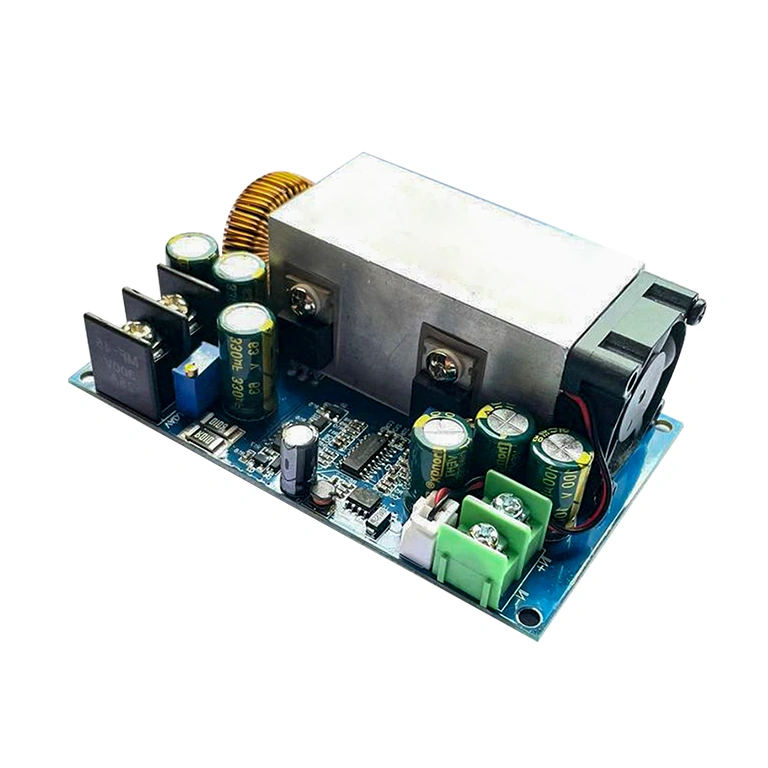

- Sluit de voedingsbron aan op de ingang en let daarbij op de polariteit (+ en −); controleer dit altijd met een multimeter voordat u de module inschakelt.

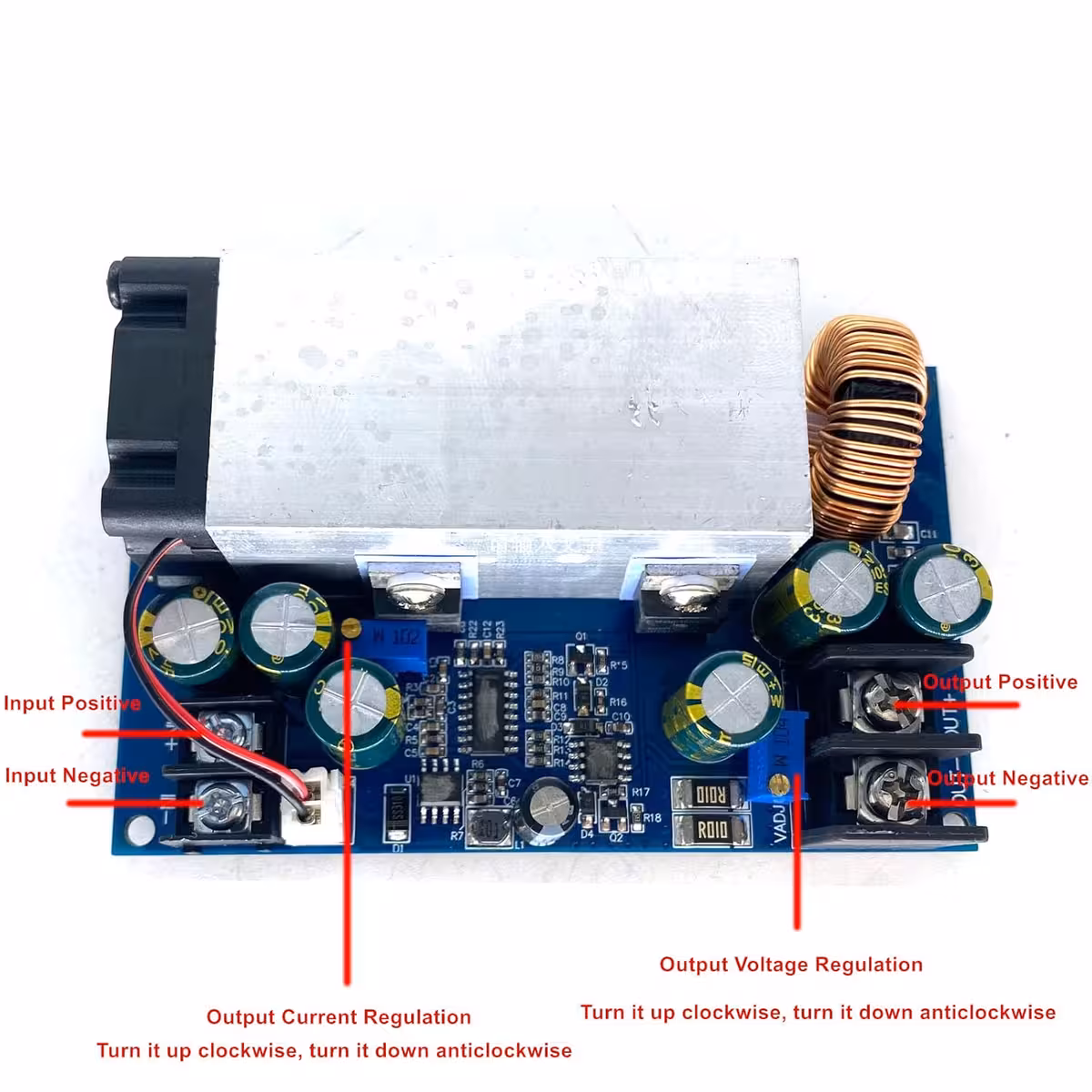

- Stel IADJ in op het minimum: draai de schroef volledig tegen de klok in (ca. 10 slagen) voordat u de belasting aansluit.
- Stel VIADJ in: draai met de klok mee om de spanning te verhogen, en tegen de klok in om deze te verlagen. Controleer de waarde met een multimeter.
- Sluit de belasting aan en draai vervolgens de IADJ langzaam op tot de gewenste stroomsterkte, terwijl u de ampèremeter in de gaten houdt.
- Verbind de massa van de ingang niet direct met de massa van de uitgang zonder de schema’s van de aangesloten apparatuur te kennen.
- Bij inductieve belastingen (motoren, spoelen) moet u een anti-reflux Schottky-diode parallel aan de belasting plaatsen, met de kathode naar de pluszijde.

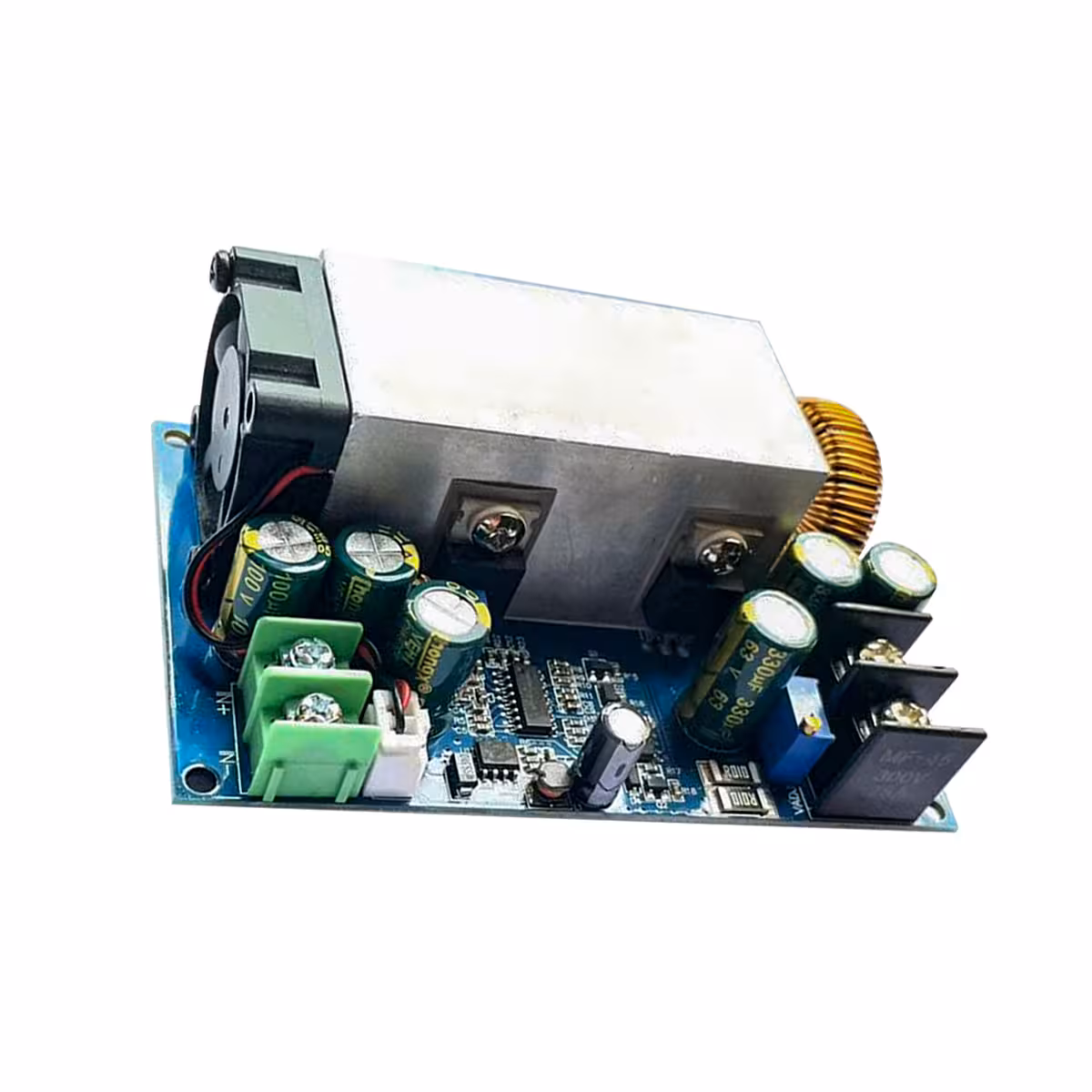

- Bij belastingen richting de 500W is actieve koeling (ventilator) noodzakelijk om de temperatuur binnen veilige grenzen te houden.
Inhoud van de verpakking
- 1 × DC-DC Step-Down Converter 600W 25A CV/CC-module
Veelgestelde vragen
Kan ik deze converter gebruiken om de spanning te verhogen?
Nee. De module werkt uitsluitend als step-down (verlager). De uitgangsspanning moet altijd lager zijn dan de ingangsspanning. Voor een verhoging van de spanning heeft u een boost-converter nodig.
Wat gebeurt er als ik de polariteit aan de ingang omdraai?
De module is niet beveiligd tegen omgekeerde polariteit. Verkeerd aansluiten kan de interne componenten onherstelbaar beschadigen. Controleer de polariteit altijd met een multimeter.
Is een anti-reflux diode verplicht bij het laden van accu’s?
Ja. Zonder diode kan de stroom terugvloeien door de module wanneer de voeding wordt uitgeschakeld, wat de interne transistoren kan vernietigen. Gebruik een Schottky-diode die geschikt is voor de werkstroom.
Kan ik DC-motoren direct voeden met deze module?
Ja, mits u een anti-reflux Schottky-diode parallel aan de motor plaatst. De inschakelstroom mag niet hoger zijn dan 25A en het continu vermogen moet onder de 500W blijven.
Wanneer heb ik extra koeling nodig?
Bij belastingen boven de 300W of in warme omgevingen raden wij aan een ventilator op de module te plaatsen. Zonder geforceerde koeling stijgt de temperatuur snel, wat de levensduur van de componenten aanzienlijk verkort.
