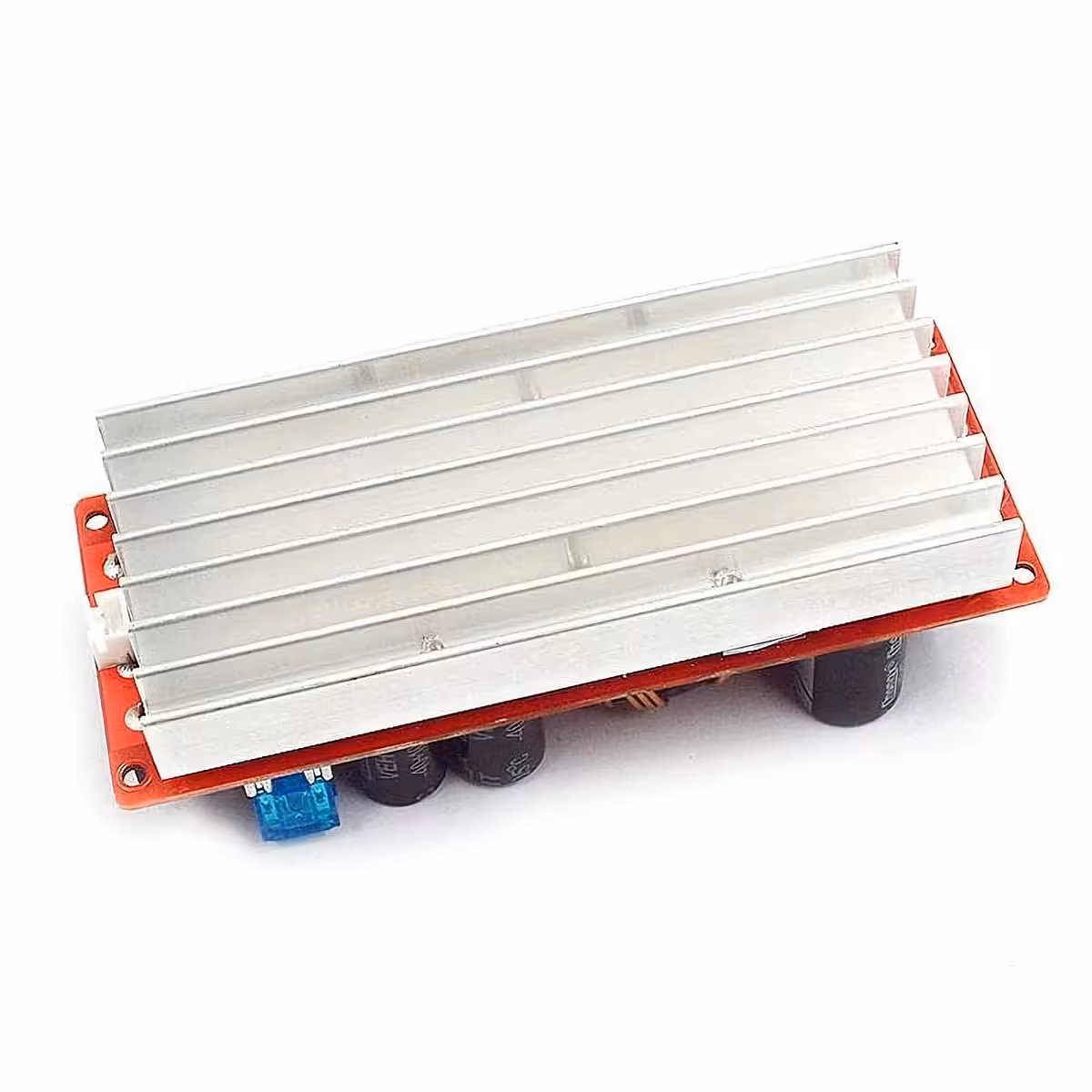

1200W DC-DC Step-Up Converter – Efficiënte spanningsverhoging zonder compromissen
Heb je een 12V- of 24V-bron en moet je apparatuur voeden met 48V, 60V of hoger? Zonder de juiste DC-DC step-up converter verlies je kostbare energie aan warmte of loopt je project vast. Deze 1200W en 20A module biedt de oplossing: een stabiele conversie met een efficiëntie tot wel 95% en een traploos instelbare uitgangsspanning tussen 12V en 80V, zonder dat je extra hardware nodig hebt.
Let op: Het maximale vermogen van 1200W wordt bereikt bij 60V × 20A aan de uitgang. Bij lagere voltages wordt het beschikbare vermogen berekend op basis van: uitgangsspanning × stroom (bijv. 24V × 20A = 480W). Voor continu gebruik boven de 600W raden wij actieve koeling aan.
Waarom kiezen voor dit model? (Belangrijkste voordelen):
- Tot 95% efficiëntie — van elke 100W wordt 95W effectief benut; dit betekent minder warmteontwikkeling en een langere accuduur in zonne-energiesystemen.
- Instelbare uitgangsspanning 12V–80V — één module voor talloze toepassingen, zonder dat je hoeft te wisselen van adapter.
- Maximale stroom van 20A — geschikt voor motoren, acculaders en omvormers zonder haperingen.
- Automatische stroombegrenzing (0.5A tot 20A) — bescherm je accu of belasting zonder externe relais of complexe schakelingen.
- Ingebouwde beveiliging tegen terugstroom — geen externe diode nodig, wat je ontwerp eenvoudiger en goedkoper maakt.
- 150KHz schakelfrequentie — minimale rimpel (ripple) op de uitgang voor een stabiele spanning, zelfs bij plotselinge belastingwisselingen.
- Breed temperatuurbereik (–40°C tot +85°C) — betrouwbaar in de vrieskou van de winter of in de hitte op een dak bij zonnepanelen.
Details en Prestaties
De boost converter topologie met een schakelfrequentie van 150KHz zorgt voor een stabiele uitgangsspanning, ongeacht variaties in de belasting of de voedingsbron. Met een ruststroom van slechts 15mA bij 12V raakt je accu niet leeg wanneer het systeem in stand-by staat. De geïntegreerde beveiligingen — een 20A zekering op de ingang, automatische stroombegrenzing en blokkering tegen terugstroom — beschermen zowel de module als je aangesloten apparatuur. Let op: de module is niet beveiligd tegen ompoling — plaats een Schottky-diode aan de ingang als er een risico bestaat op verkeerd aansluiten.
| Parameter | Waarde / Detail |
|---|---|
| Ingangsspanning | 8V – 60V DC |
| Uitgangsspanning | 12V – 80V DC (traploos regelbaar) |
| Maximale ingangsstroom | 20A |
| Maximale uitgangsstroom | 20A |
| Bereik constante stroom | 0.5A – 20A |
| Maximaal uitgangsvermogen | 1200W (bij 60V × 20A) |
| Conversie-efficiëntie | tot 95% |
| Schakelfrequentie | 150KHz |
| Ruststroom | 15mA (bij 12V ingang) |
| Overstroombeveiliging | Ja – automatische begrenzing, instelbaar vanaf 0.5A |
| Kortsluitbeveiliging | Ja – 20A zekering op de ingang |
| Terugstroombeveiliging | Ja – geen externe diode nodig |
| Ompoolbeveiliging | Nee – externe diode aanbevolen |
| Bedrijfstemperatuur | –40°C tot +85°C |
| Afmetingen | 116 × 52 × 15 mm |
| Gewicht | 300 g |

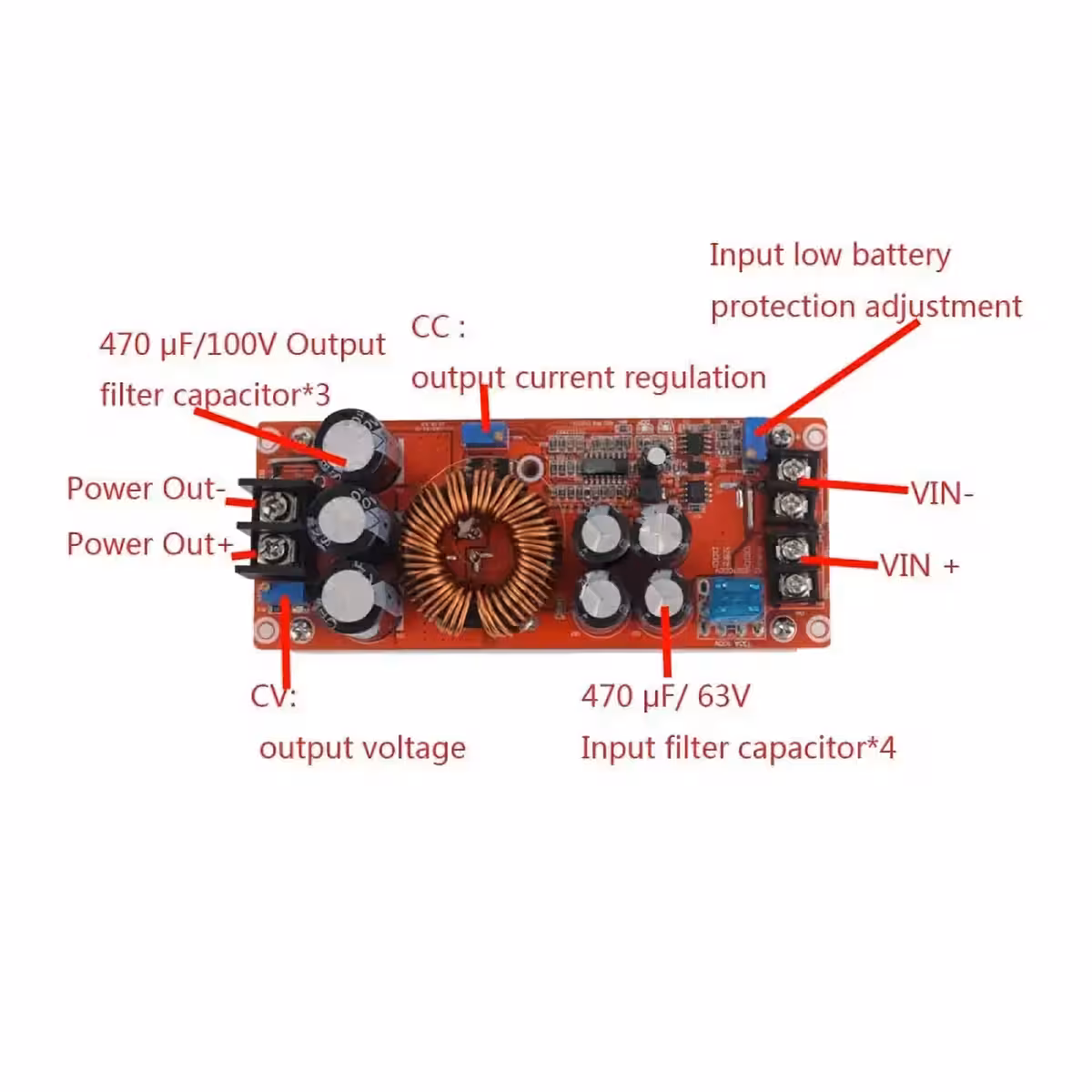

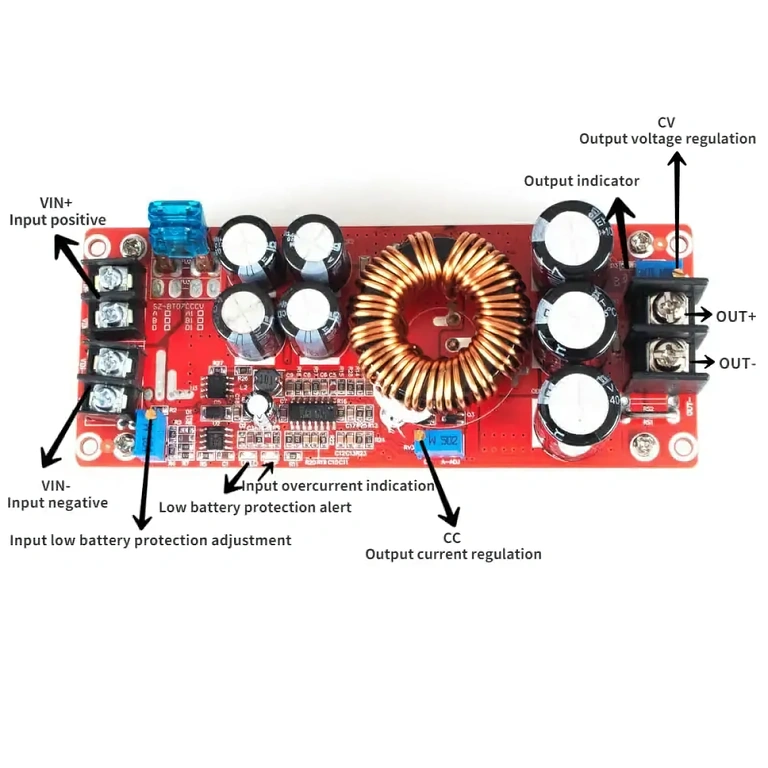

Installatie en Gebruik
- Sluit de voeding aan op de ingangsklemmen (Vin+ en Vin–) en let daarbij goed op de polariteit. De ingangsspanning moet tussen 8V en 60V DC liggen.
- Voordat je de belasting aansluit, stel je de gewenste uitgangsspanning in door aan de spanningspotentiometer te draaien. Meet dit na met een multimeter op de Vout+ en Vout– klemmen.
- Stel de stroomlimiet in met de daarvoor bestemde potentiometer. Begin bij de minimale waarde (0.5A) en verhoog deze geleidelijk tot de gewenste waarde, tot maximaal 20A.
- Sluit de belasting pas aan nadat de uitgangsspanning correct is ingesteld om overspanning op je apparatuur te voorkomen.

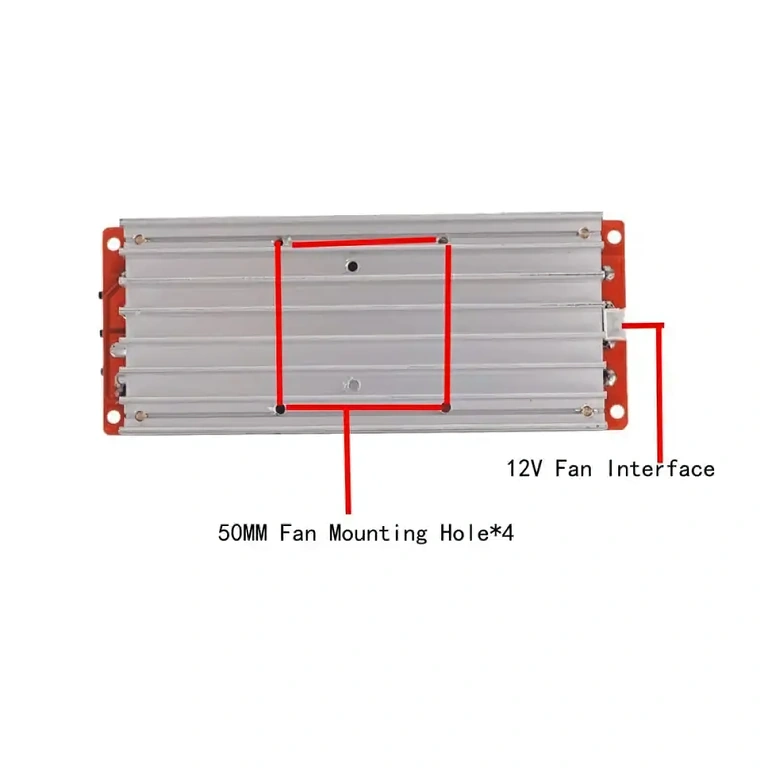

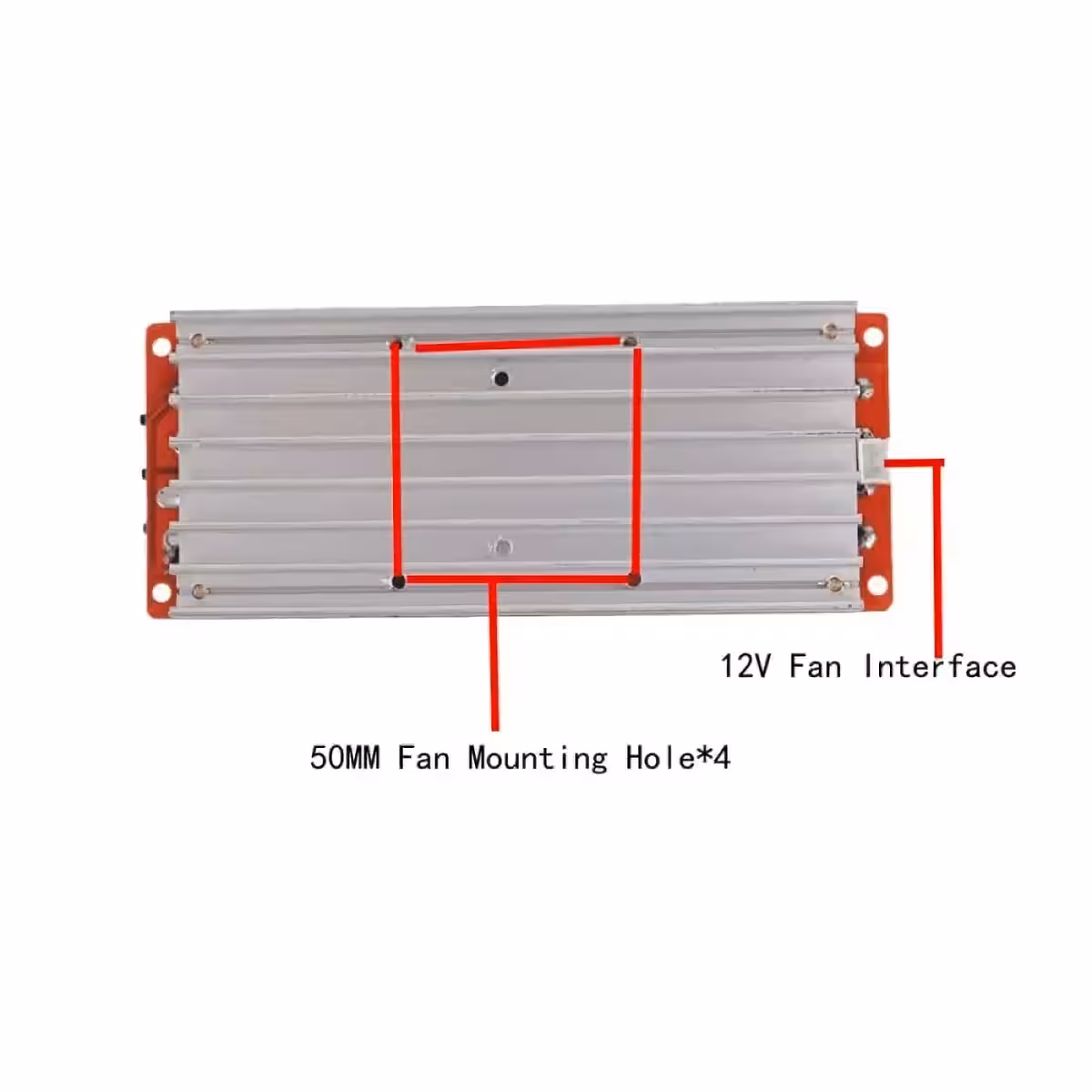

- Houd de temperatuur in de gaten bij hoge belasting. Bij een continu vermogen boven de 600W raden wij aan een actieve koelventilator toe te voegen voor een lange levensduur.
- Controleer periodiek de 20A zekering op de ingang en vervang deze indien deze is doorgebrand door een kortsluiting.
Inhoud van de verpakking
- 1 × DC-DC Step-Up Boost Converter 1200W 20A
- 1 × 20A zekering (reeds gemonteerd op de ingang)
Veelgestelde vragen
Kan ik deze converter gebruiken om een 48V-accu op te laden met een 12V-zonnepaneel?
Ja, dat kan. Stel de uitgangsspanning in op de vereiste laadspanning (bijv. 54.6V voor een 48V Li-Ion accu) en begrens de stroom volgens de specificaties van de accu. Zorg ervoor dat het zonnepaneel voldoende stroom levert bij de ingangsspanning om het benodigde vermogen te dekken.
Is extra koeling nodig voor gebruik op maximaal vermogen?
Ja. Bij een continu vermogen van meer dan 600–700W is het toevoegen van een actieve ventilator noodzakelijk. Het ingebouwde koellichaam is bij hoge belasting en hoge omgevingstemperaturen onvoldoende; actieve koeling verlengt de levensduur van de module aanzienlijk.
Kan ik meerdere modules parallel schakelen voor meer vermogen?
Dit wordt zonder speciale aanpassingen afgeraden. Minimale spanningsverschillen tussen modules kunnen leiden tot een onbalans in de stroomverdeling. Voor hogere vermogens kun je beter kiezen voor één krachtigere module of een specifieke controller voor parallelle schakelingen.
Wat gebeurt er als de ingangsspanning gelijk is aan de gewenste uitgangsspanning?
De module zal niet correct functioneren. Dit is een pure step-up converter; de uitgangsspanning moet altijd hoger zijn dan de ingangsspanning. Voor gelijke of lagere spanningen heb je een buck- of buck-boost converter nodig.
Wat gebeurt er als ik de polen verkeerd om aansluit?
De module heeft geen interne beveiliging tegen ompoling en kan hierdoor permanent beschadigd raken. Plaats een Schottky-diode of een MOSFET-beveiliging aan de ingang als er een risico bestaat op een verkeerde aansluiting.
