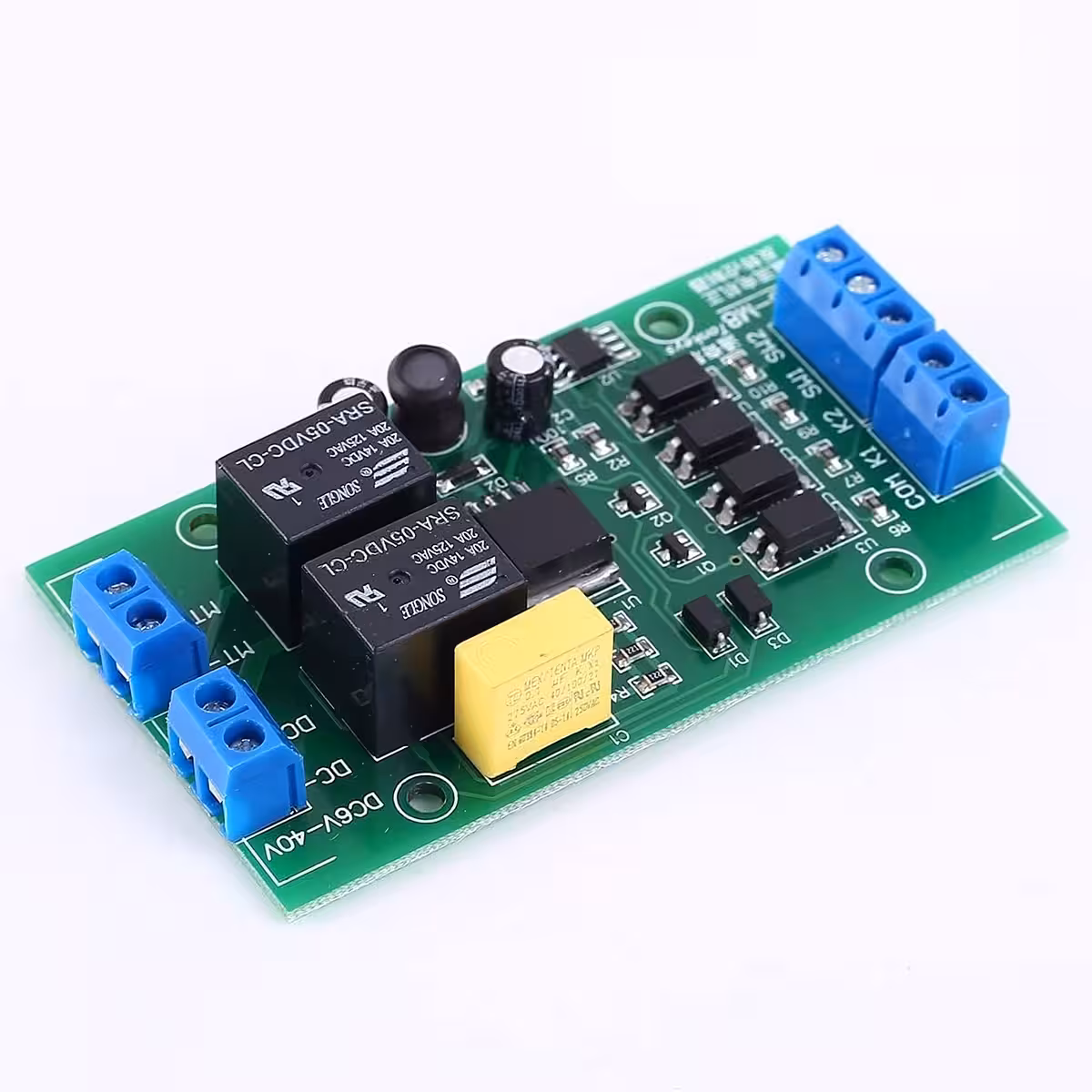

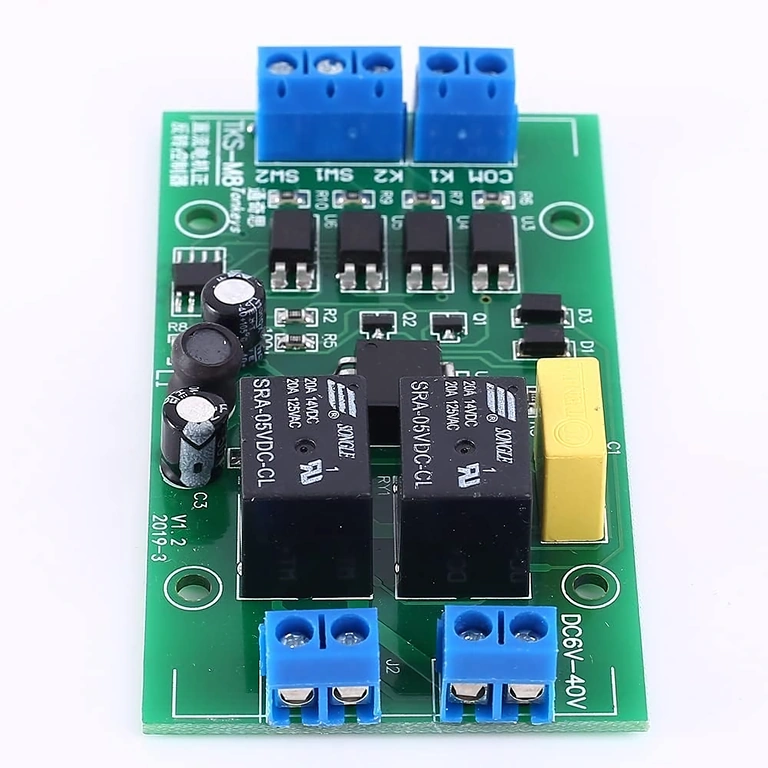

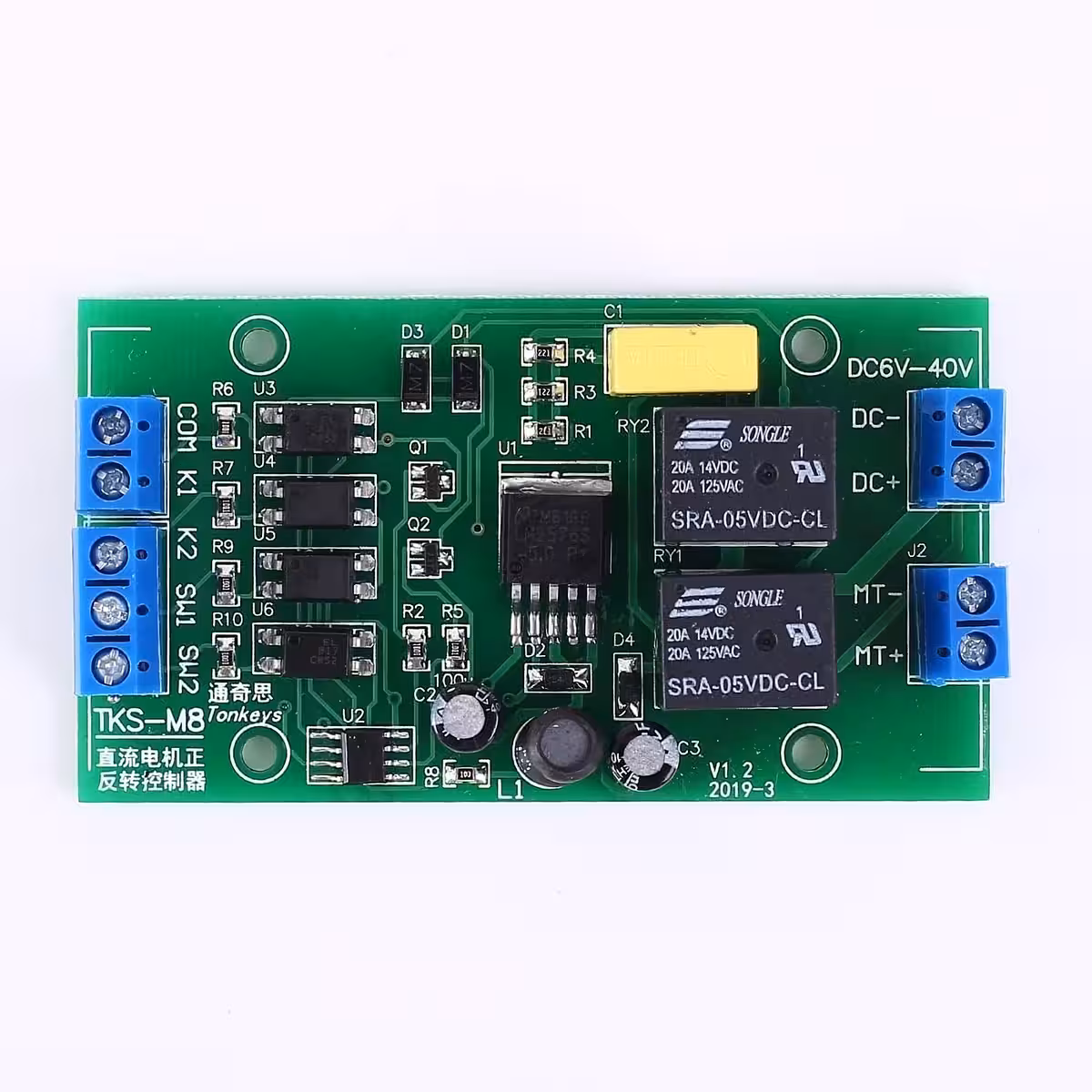

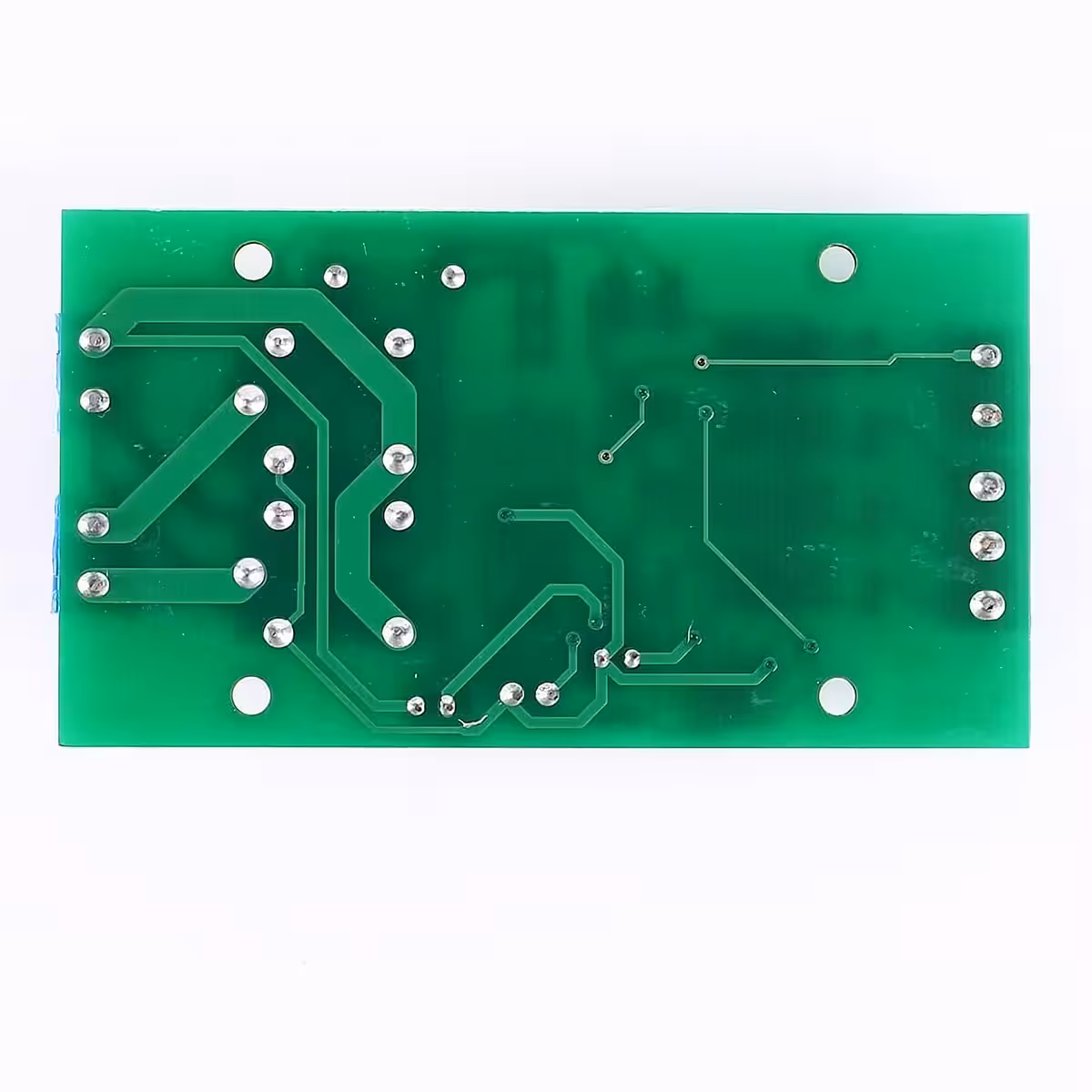

Motorrichtingscontroller – DC 4–40V, tot 20A, PO/P1-modi met begrenzers
Compacte module voor het regelen van de draairichting van DC-motoren, ideaal voor systemen met eindschakelaars, actuatoren, lineaire mechanismen of DIY-projecten waarbij vooruit- en achteruitfuncties nodig zijn. Werkt over een zeer breed spanningsbereik van 4V tot 40V, aanbevolen 6V–36V voor stabiele werking. De aangesloten motor ontvangt dezelfde spanning als de voeding van het module.

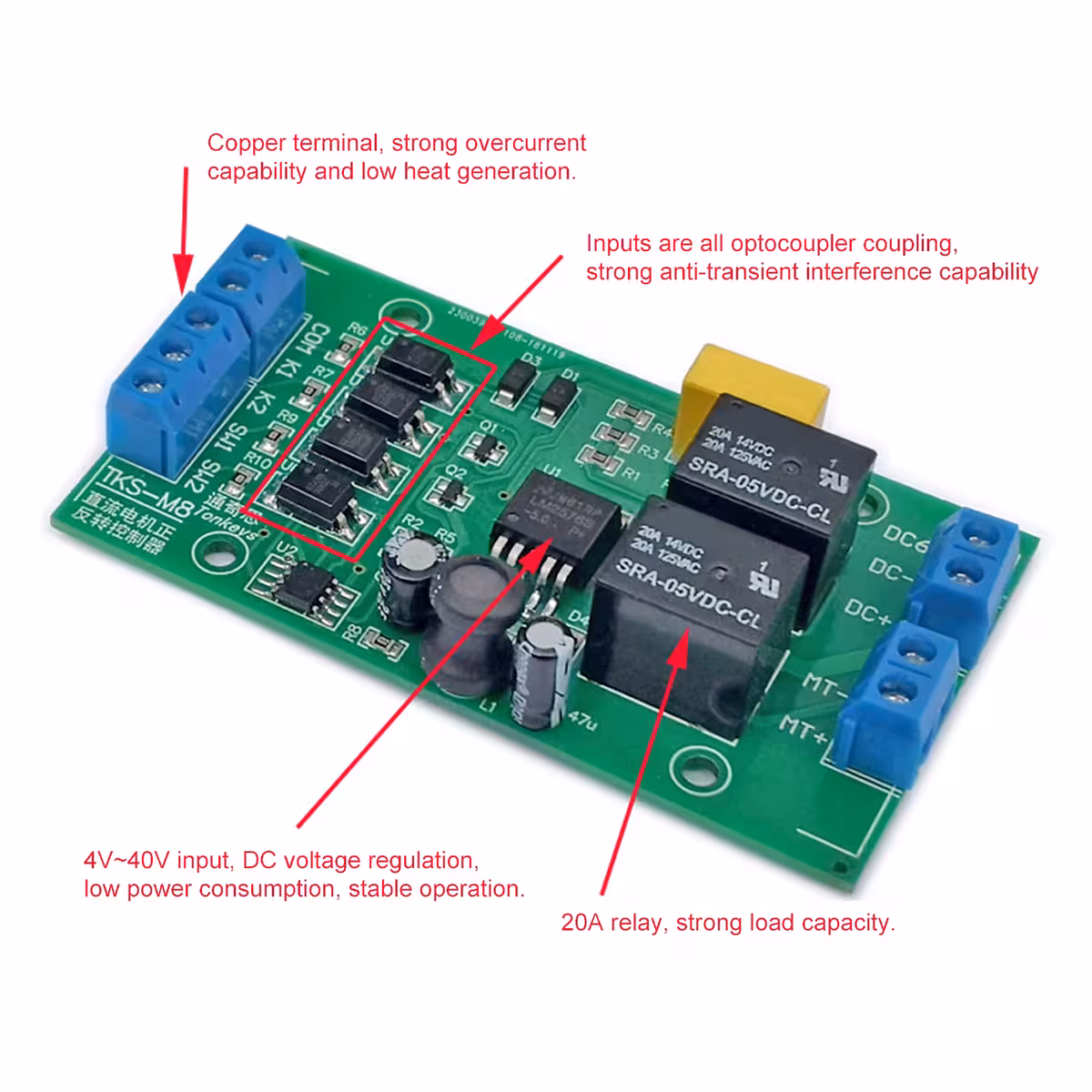

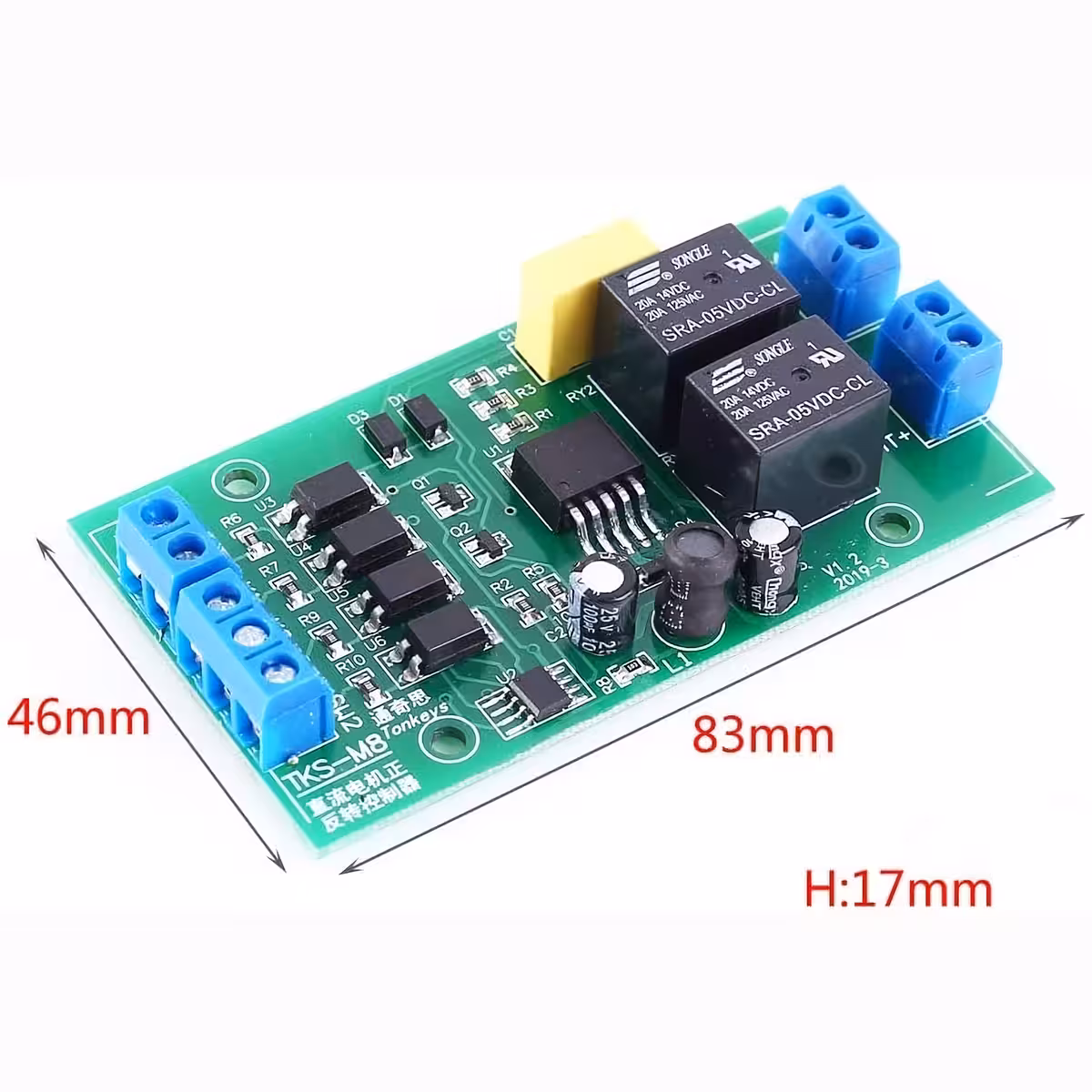

Technische specificaties
Werkspanning: DC 4–40V (aanbevolen 6–36V)
Moduleverbruik: ca. 0,6W zonder motor, 0,1W in rust
Maximale uitgangsstroom: tot 20A
Levensduur: >150.000 schakelingen
Aanbevolen motorvermogen: tot ~80W
Signaalingangstype: active-low (actief bij spanning < 2V)
Responssnelheid: K1/K2 ≈ 20ms, SW1/SW2 ≈ 50ms

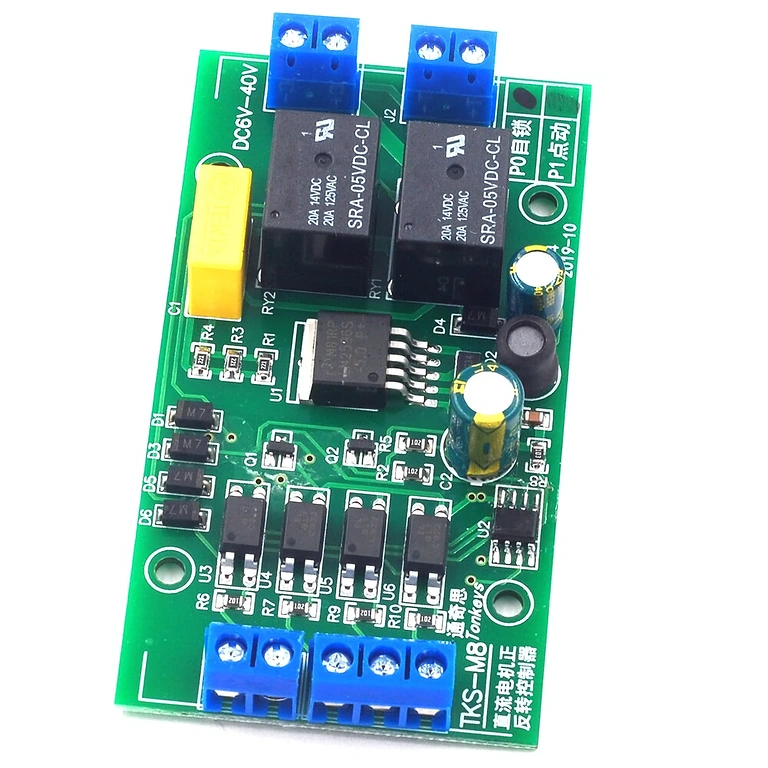

Bedieningsmodi: PO (auto-hold) / P1 (jog)

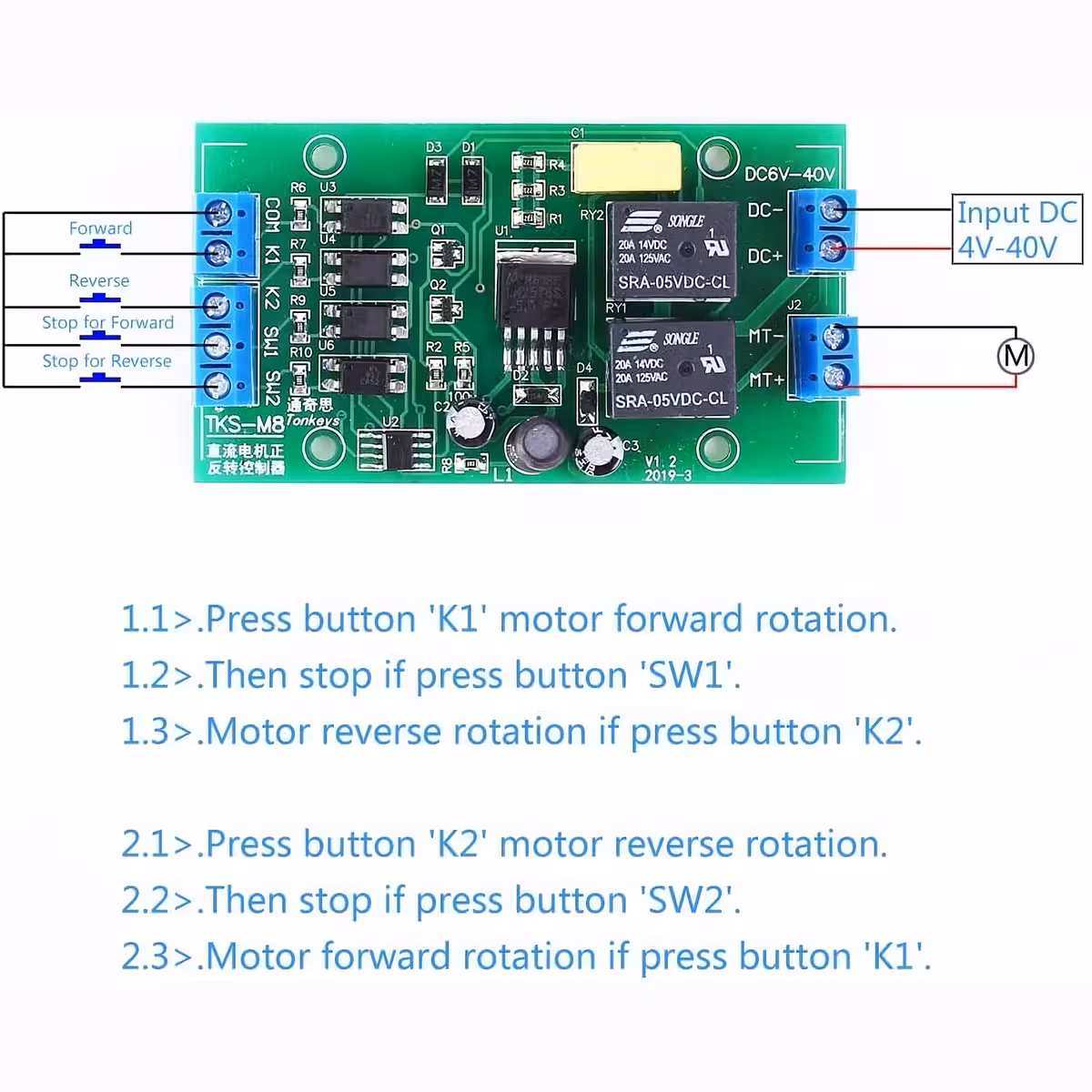

PO- en P1-modi
PO (Standaard / Auto-hold): Een korte puls op K1 of K2 start de motor, die zelfstandig draait tot de eindschakelaar wordt bereikt of een tegengestelde opdracht wordt gegeven.
P1 (Jog): De motor draait alleen zolang het commando actief is. Ideaal voor fijne afstellingen.

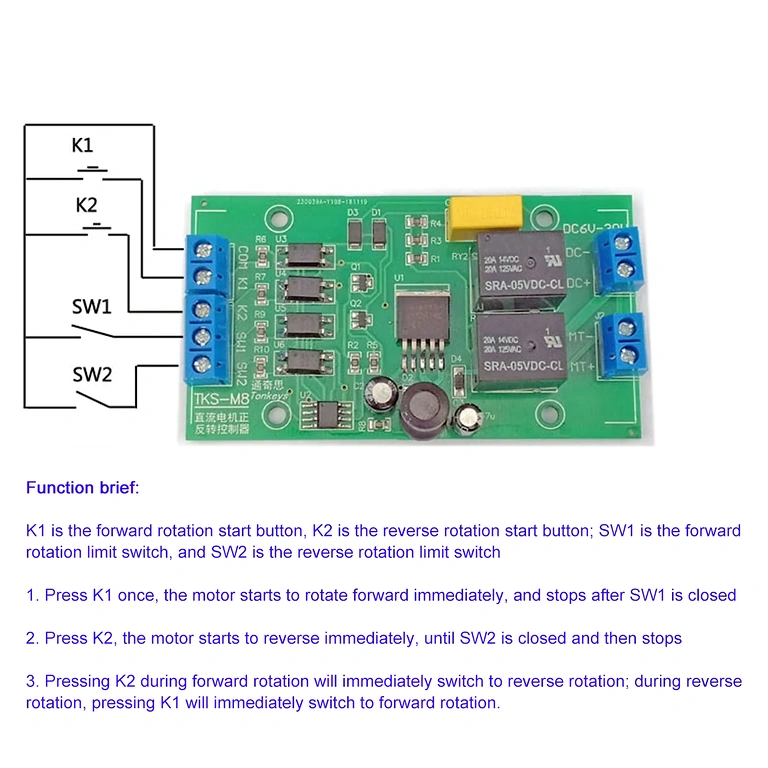

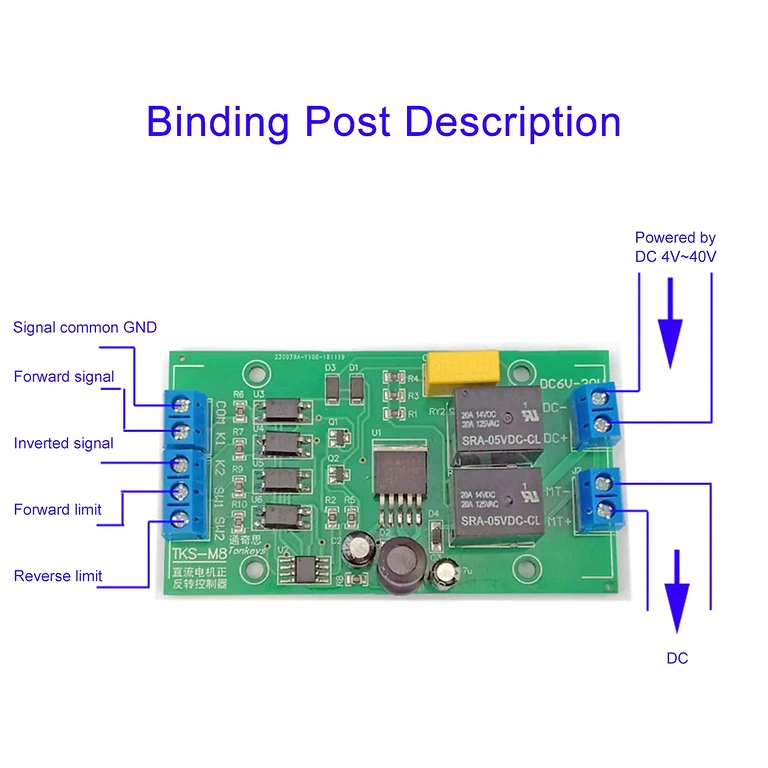

Ingangen en begrenzers
K1: vooruitcommando (active-low)
K2: achteruitcommando (active-low)
SW1: eindschakelaar vooruit (NO aanbevolen)
SW2: eindschakelaar achteruit (NO aanbevolen)
VIN+ / VIN-: voeding van het module (DC 4–40V)
Motor+ / Motor-: uitgang naar motor
Active-low ingangen maken gebruik van eenvoudige knoppen, mechanische eindschakelaars of NPN-NO sensoren (3-draads) mogelijk.
Functionaliteit met begrenzers en automatische beweging
SW1 en SW2 functioneren als veiligheidsstops: wanneer geactiveerd, stopt de motor onmiddellijk. Automatische beweging tussen twee punten zonder interne timer:
Punt A → verbonden met K1
Punt B → verbonden met K2
SW1 en SW2 niet verbonden
NO-schakelaars op posities A en B
De motor beweegt continu A → B → A → B, in een herhalende cyclus.
Timer-/tijdsrelaisoptie
De controller kan gecombineerd worden met een timer om exact in te stellen hoe lang de motor vooruit en achteruit draait. Dit maakt nauwkeurige automatische cycli mogelijk zonder handmatige tussenkomst. Eenvoudige timers (IN+/IN–, O+/O–) of modellen met VCC, S1, S2 kunnen worden gebruikt.
Arduino-compatibiliteit – geavanceerde besturing en automatisering
Het module werkt perfect met Arduino omdat K1- en K2-ingangen active-low zijn, dus actief bij aansluiting op GND. Arduino kan zo de motorrichting met slechts twee digitale pinnen besturen, terwijl de controller de stroomschakeling afhandelt.
Hoe Arduino aansluiten op de controller
Arduino GND → GND controller (verplicht)
Digitale pin Arduino → K1 (vooruit)
Digitale pin Arduino → K2 (achteruit)
SW1/SW2 eindschakelaars kunnen direct op de controller of via Arduino worden gelezen.
Arduino fungeert als “brein” van de automatisering, terwijl de controller verantwoordelijk blijft voor het schakelen van stroom naar de motor. Ideaal voor geavanceerde en volledig programmeerbare systemen.
