Digitale impulsteller ZX-5DK – volledig draadloos en binnen 10 minuten gemonteerd
Wilt u nauwkeurig cycli, rotaties of passages registreren zonder ingewikkelde bedrading naar uw schakelkast? De ZX-5DK is een digitale impulsteller die volledig autonoom werkt op een enkele AA-batterij. Geen gedoe met transformatoren of externe voedingen. De meegeleverde M12 Reed-sensor, inclusief magneet en montagemateriaal, zorgt ervoor dat u direct aan de slag kunt.
Let op: De benodigde AA-batterij (R6) wordt niet meegeleverd. Het apparaat telt uitsluitend oplopend (00000–99999). Voor het tellen van impulsen uit een 220–240V AC-netwerk dient u het potentiaalvrije contact van een hulprelais te gebruiken.
Waarom kiezen voor de ZX-5DK impulsteller? (Belangrijkste voordelen):
- Lange batterijduur (1–2 jaar) — Geen externe voeding nodig en geen aanpassingen aan uw elektrische installatie.
- Complete M12 Reed-sensor set — Inclusief schijfmagneet (12×3 mm), montagebeugel en bevestigingsmoeren.
- Helder 5-cijferig display — Cijfers van 18 mm hoog, uitstekend leesbaar, zelfs in omgevingen met minder licht.
- Hoge telsnelheid — Tot 30 impulsen per seconde, geschikt voor dynamische toepassingen zoals wikkelmachines, balenpersen of CNC-apparatuur.
- Immuun voor elektrische ruis — Registreert op de negatieve flank van het signaal, waardoor valse tellingen door interferentie worden voorkomen.
- Snelle paneelmontage — Geschikt voor een standaard uitsparing van 35×61 mm. Met een inbouwdiepte van slechts 31 mm en een subtiele rand van 3 mm integreert hij naadloos.
- Veelzijdige aansluiting — Compatibel met diverse sensoren en eindschakelaars; elk potentiaalvrij contact kan worden aangesloten.
Details en prestaties
De behuizing van wit polycarbonaat combineert mechanische robuustheid met een professionele uitstraling die perfect past in elk bedieningspaneel. Dankzij de IP40-beschermingsgraad is de teller uitermate geschikt voor industriële omgevingen zoals productielijnen, verpakkingsstations of commerciële toegangscontrole.
De M12 Reed-sensor is voorzien van een schroefdraad van 40 mm, waardoor u de afstand tot de magneet nauwkeurig kunt afstellen. De 100 cm lange kabel biedt voldoende flexibiliteit bij de installatie. De meegeleverde schijfmagneet (12×3 mm) activeert de sensor bij elke passage, wat zorgt voor een betrouwbaar en slijtvast telsysteem zonder bewegende elektronische onderdelen.
Het voorpaneel is voorzien van een POWER-knop (lang indrukken voor aan/uit) en een RESET-knop. De batterij is eenvoudig te vervangen via het schuifdeksel aan de achterzijde, zonder dat u gereedschap nodig heeft.
| Parameter | Specificatie |
|---|---|
| Voeding | AA-batterij – R6 (niet inbegrepen) |
| Levensduur batterij | 1–2 jaar |
| Display | 5 cijfers, 18 mm karakterhoogte |
| Telbereik | 00000 – 99999 |
| Maximale telfrequentie | 30 impulsen/seconde |
| Bedrijfstemperatuur | 0°C – 60°C |
| Materiaal behuizing | Wit polycarbonaat |
| Beschermingsgraad | IP40 |
| Paneeluitsparing | 35 × 61 mm |
| Inbouwdiepte | 31 mm |
| Dikte frontpaneel | 3 mm |
| Afmetingen voorzijde | 37 × 63 mm |
| Kabellengte teller | 100 cm |
| Sensortype | Magnetische Reed, M12, Ø 12 mm |
| Lengte sensor | 58 mm |
| Schroefdraadlengte sensor | 40 mm |
| Kabellengte sensor | 100 cm |
| Afmeting schijfmagneet | 12 × 3 mm |

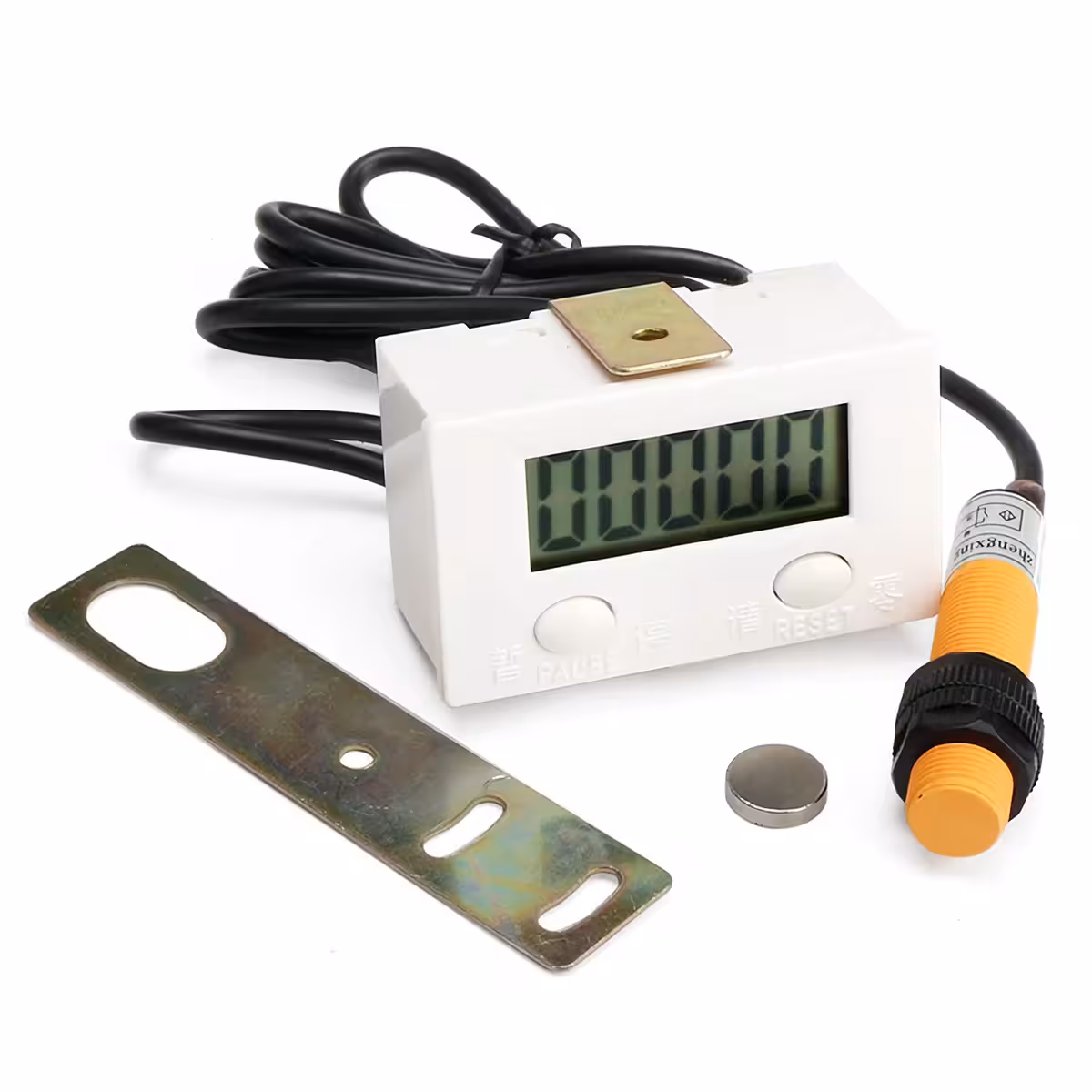

Inhoud van de verpakking
- ZX-5DK digitale impulsteller
- Magnetische Reed-sensor (M12, Ø 12 mm) met 100 cm kabel
- Schijfmagneet (12 × 3 mm)
- Metalen montageplaat
- 2 × bevestigingsmoeren voor sensor
Veelgestelde vragen
Wordt de batterij meegeleverd?
Nee. Het apparaat werkt op een standaard AA-batterij (R6), die eenvoudig in het compartiment aan de achterzijde wordt geplaatst. De verwachte levensduur is 1–2 jaar bij normaal gebruik.
Kan deze teller worden gebruikt voor het tellen van bezoekers in een winkel?
Zeker. Monteer de sensor bij de deur en de magneet op het bewegende deel van de deur. Bij elke passage registreert de teller een gebeurtenis – eenvoudig en zonder zichtbare stroomkabels.
Kan ik impulsen uit een 220V AC-netwerk tellen?
Niet rechtstreeks. U dient het potentiaalvrije contact van een hulprelais te gebruiken dat wordt aangestuurd door de 220–240V AC-spanning. De teller wordt vervolgens op dit contact aangesloten. De sensor zelf komt nooit in contact met de netspanning.
Wat gebeurt er als de teller 99999 bereikt?
De teller springt automatisch terug naar 00000 en telt verder. U kunt de teller ook op elk gewenst moment handmatig resetten met de RESET-knop op het voorpaneel.
