Digitale DC Volt- en Ampèremeter 0–100V / 0–100A – Complete monitoring, inclusief shunt en direct klaar voor gebruik
Wil je precies weten wat er in je DC-circuit gebeurt, zonder giswerk? Deze digitale volt- en ampèremeter toont je in real-time zowel de spanning als de stroomsterkte, tot wel 100V en 100A. De benodigde shunt en bekabeling worden standaard meegeleverd. Aansluiten en direct aan de slag.

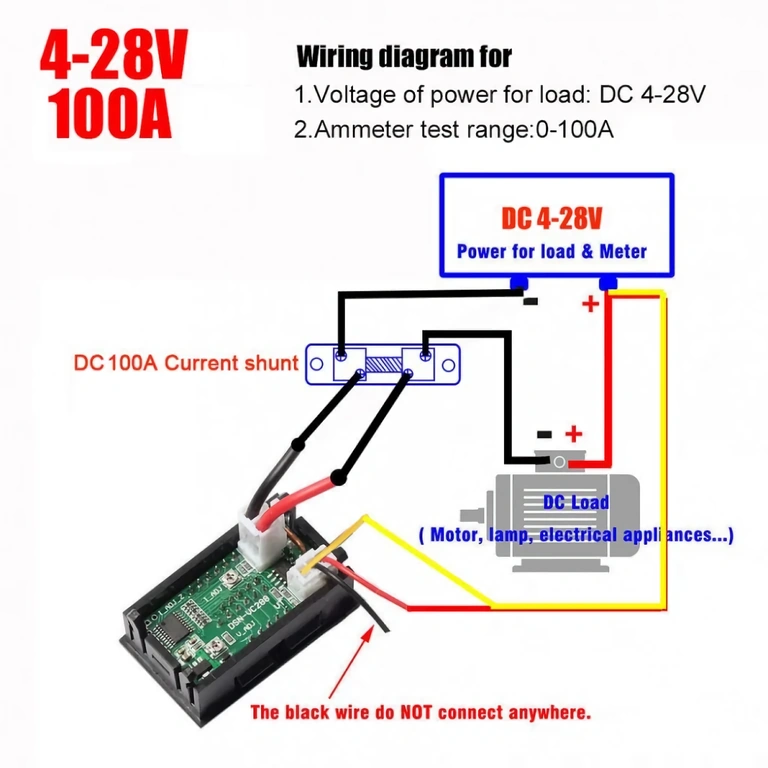

Let op: De 100A shunt is essentieel voor stromen boven de 10A en zit in de verpakking. De voeding van de module zelf verloopt apart via 4,5–30V DC — onafhankelijk van het te meten circuit.
Waarom kiezen voor dit model? (Belangrijkste voordelen):
- Dubbel LED-display — rode cijfers voor spanning, blauwe voor stroom; uitstekend afleesbaar, zelfs bij fel licht.
- Inclusief 100A shunt — je hoeft geen losse componenten bij te zoeken; alles wat je nodig hebt zit in de doos.
- Hoge resolutie van 0,01V / 0,01A — lees nauwkeurige waarden af (bijv. 14,73V en 8,42A) in plaats van afgeronde getallen.
- Snelle verversing (500ms) — waarden worden twee keer per seconde bijgewerkt, ideaal voor zowel stabiele als dynamische DC-toepassingen.
- Laag eigen verbruik (< 20mA) — minimale belasting voor je systeem, zelfs bij kleine accu’s.

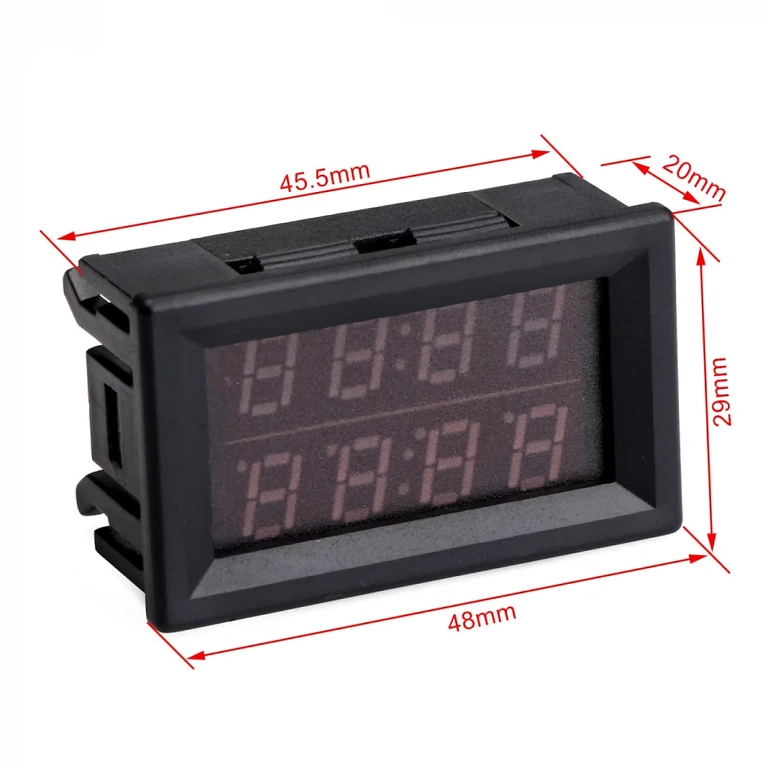

- Compact formaat (48×29×21mm) — past moeiteloos in elk dashboard, verdeelkast of DIY-behuizing.
- Breed temperatuurbereik (–10°C tot +65°C) — betrouwbaar in voertuigen, werkplaatsen of beschutte solar-installaties.
Details en Prestaties

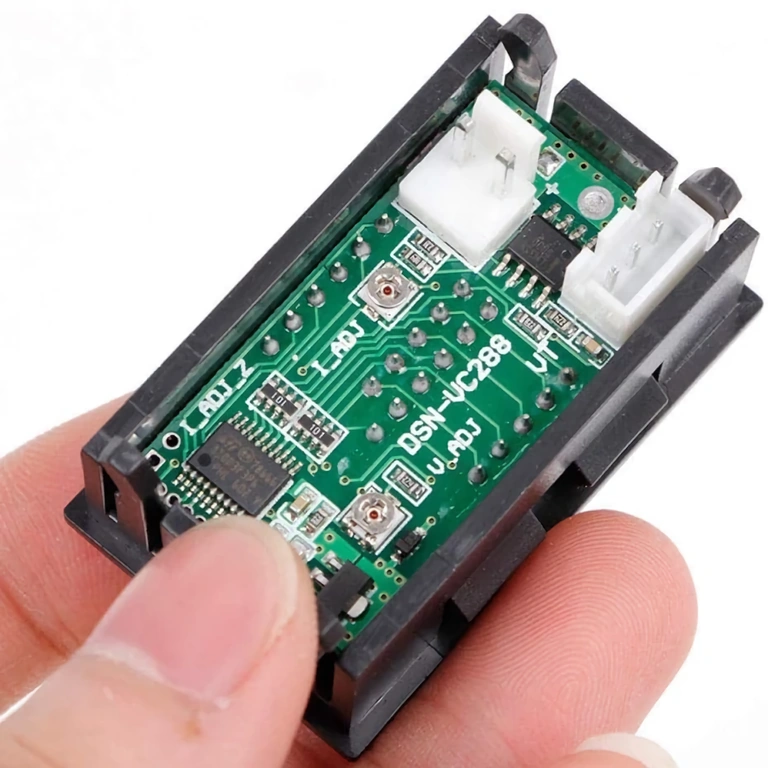

De module is uitgerust met een precisie-microcontroller die elke 500ms de waarden ververst voor een stabiele weergave zonder haperingen. De spanningsresolutie past zich automatisch aan: 0,01V bij waarden onder de 10V en 0,1V bij hogere waarden, voor maximale precisie waar dat telt. Dankzij de onafhankelijke voeding (4,5–30V DC) kun je eenvoudig een 72V-circuit monitoren met een kleine 12V-hulpvoeding.
| Parameter | Specificatie |
|---|---|
| Voedingsspanning module | DC 4,5 – 30V |
| Meetbereik spanning | DC 0 – 100V |
| Resolutie spanning | 0,1V (>10V) / 0,01V (<10V) |
| Meetbereik stroom | 0 – 100A (inclusief shunt) |
| Resolutie stroom | minimaal 0,01A |
| Eigen verbruik | < 20mA |
| Verversingssnelheid | 500ms |
| Bedrijfstemperatuur | –10°C ~ +65°C |
| Afmetingen | 48 × 29 × 21mm |
| Kleur display spanning | Rood |
| Kleur display stroom | Blauw |
| Type stroom | DC (Gelijkstroom) |

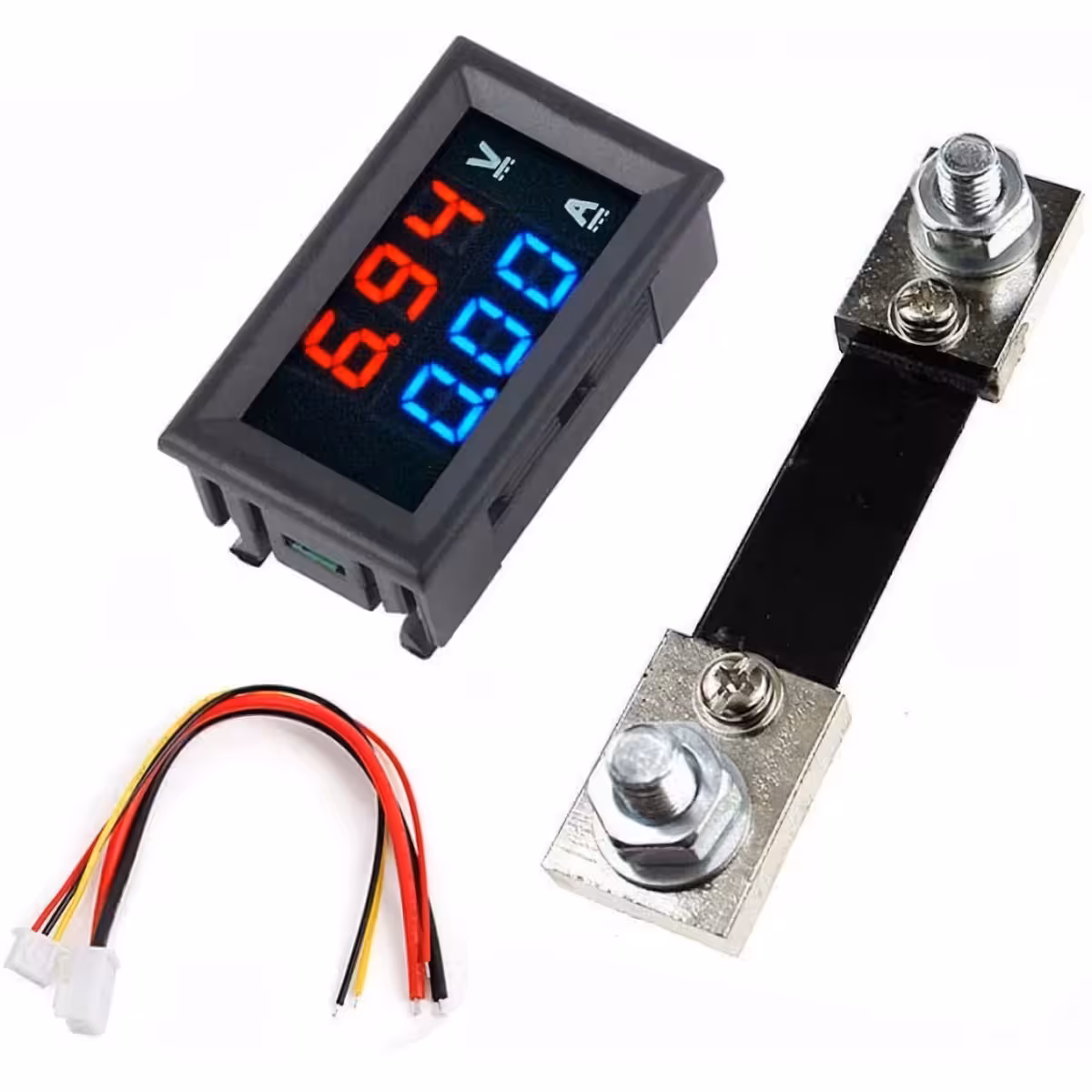

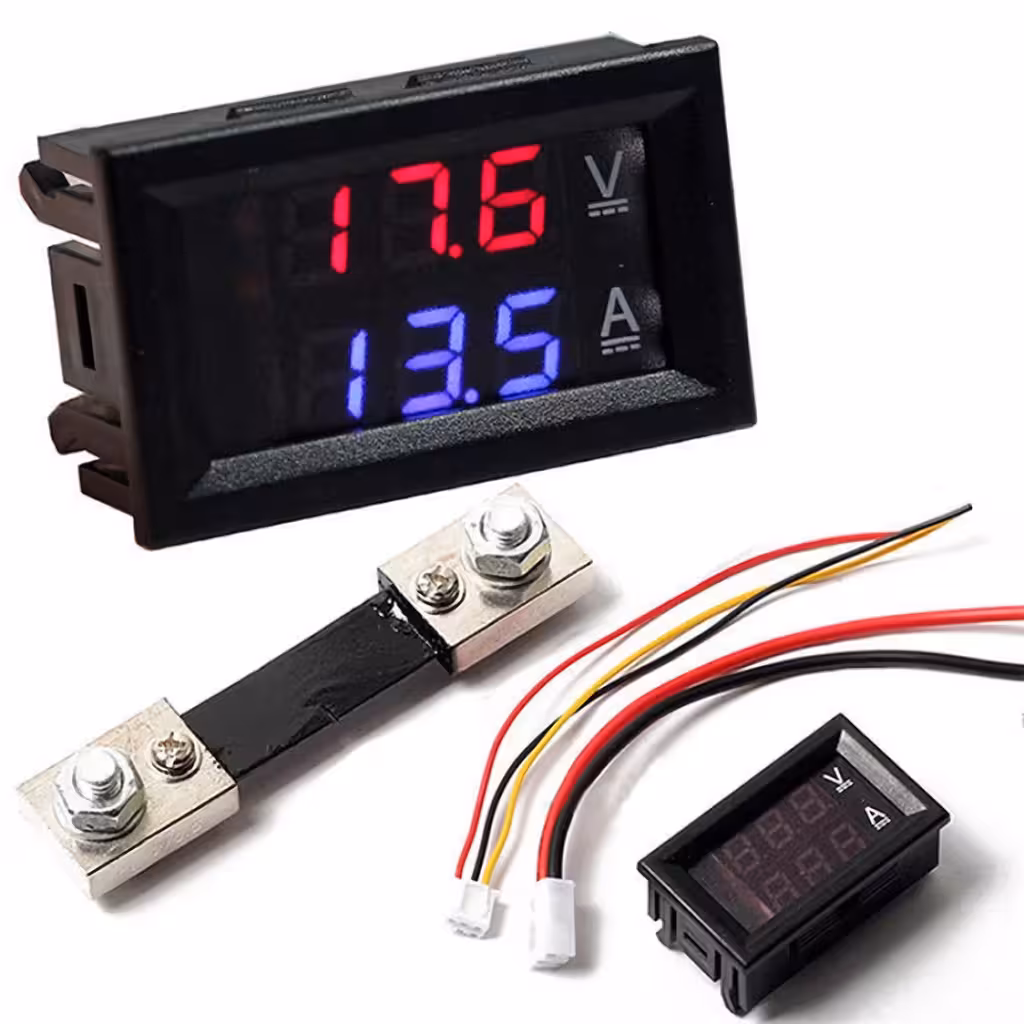

Inhoud van de verpakking

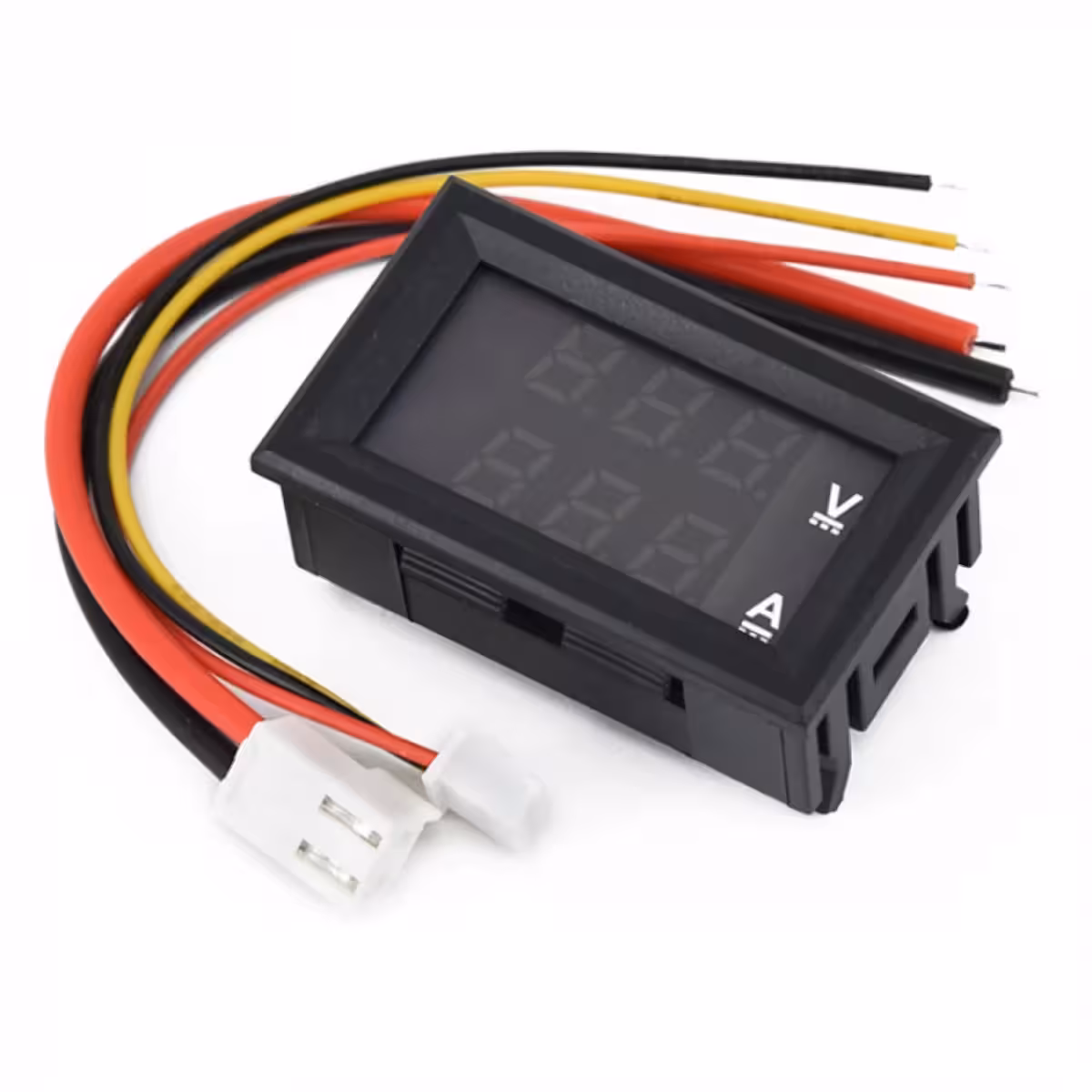

- 1 × Digitale volt- en ampèremeter (dubbel LED-display)

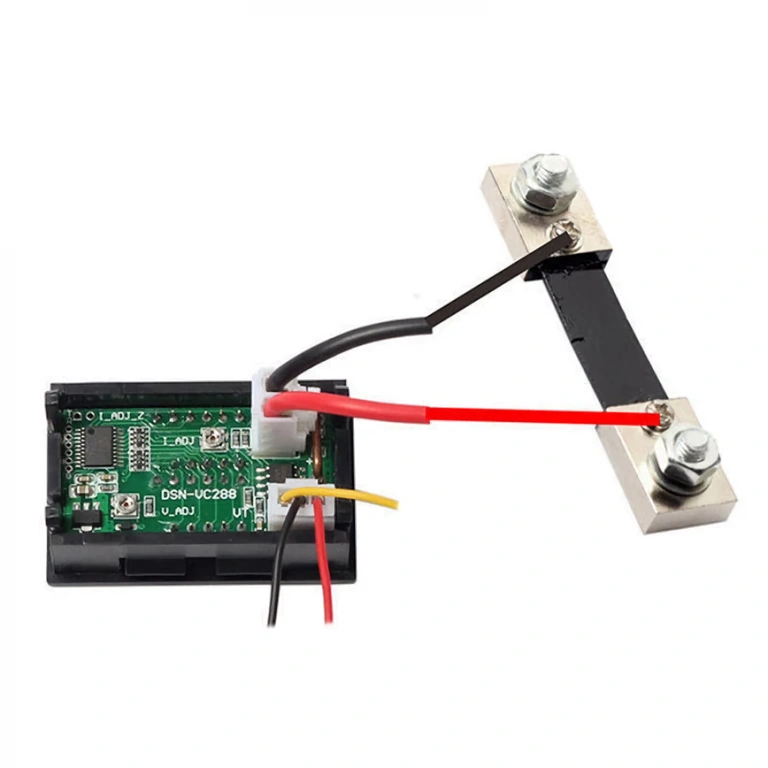

- 1 × 100A shunt (inclusief aansluitkabels)
- 1 × Set aansluitkabels
Veelgestelde vragen
Is deze meter geschikt voor zonnepanelen of off-grid systemen?
Zeker. Hij werkt met elk DC-systeem tussen 0–100V en 0–100A, zoals off-grid zonnepanelen, accubanken en laadregelaars. Zorg er wel voor dat de module zelf wordt gevoed via een aparte 4,5–30V DC bron.
Moet ik de shunt apart aanschaffen?
Nee, de 100A shunt wordt inclusief de benodigde bekabeling meegeleverd. Je kunt direct aan de slag met het meten van stromen tot 100A.
Hoe voed ik de meter als mijn circuit meer dan 30V is?

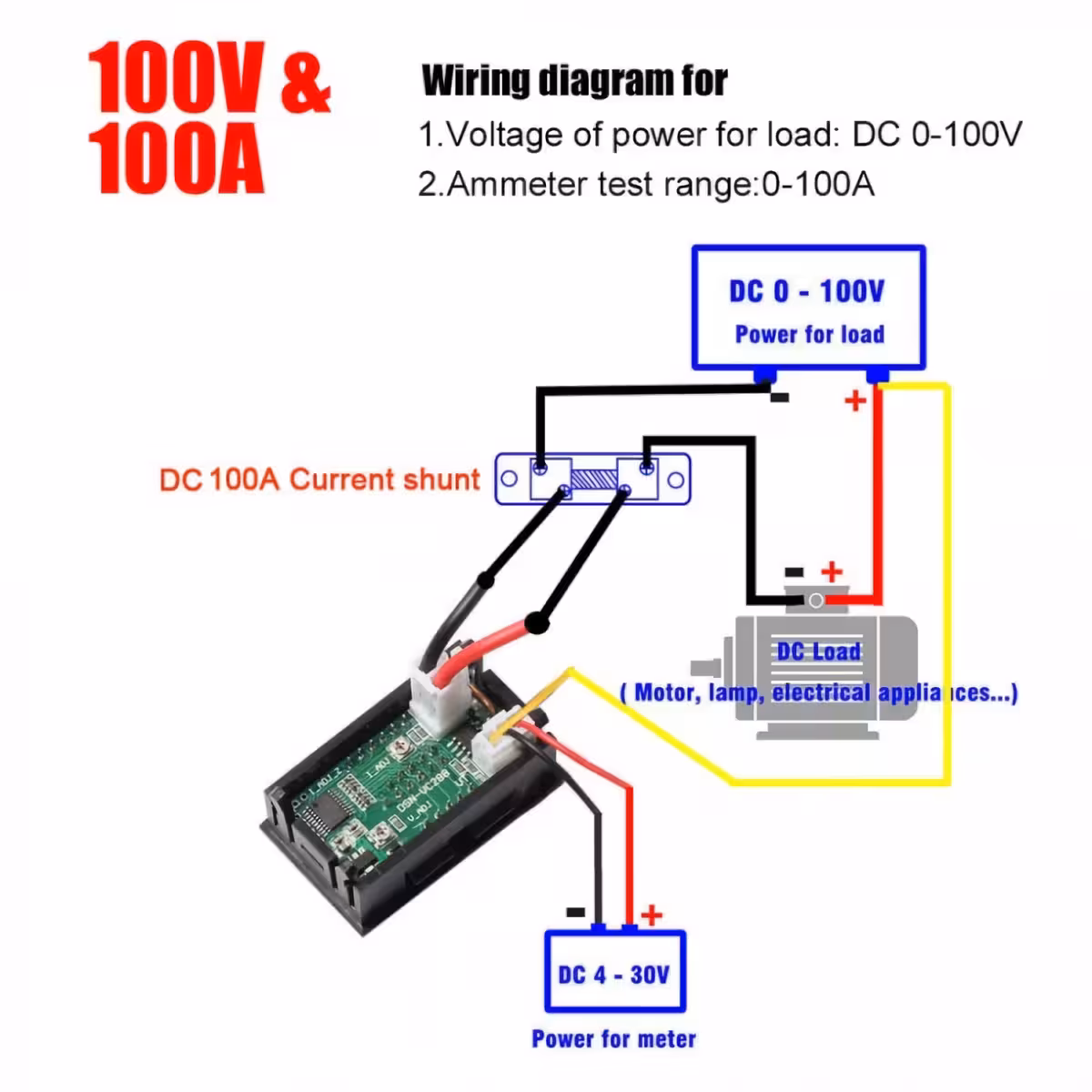

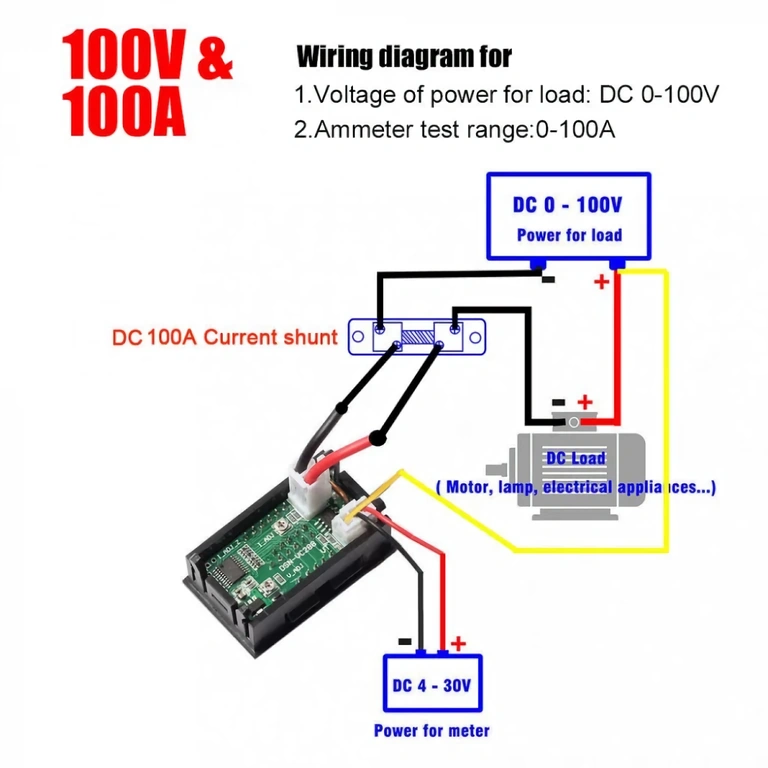

Gebruik een hulpvoeding of een DC-DC step-down converter die een spanning tussen 4,5V en 30V levert. De spanningsmeting van het hoofdcircuit blijft tot 100V gewoon actief, ongeacht de voedingsbron van de meter zelf.
Wat zijn de inbouwmaten?
De module meet 48 × 29 × 21mm. Voor inbouw adviseren wij een uitsparing van circa 45 × 26mm. Controleer de exacte maten altijd even voordat je begint met zagen of boren.
Werkt deze meter ook op wisselstroom (AC)?
Nee, deze meter is uitsluitend ontworpen voor gelijkstroom (DC). Sluit hem niet aan op AC-circuits.
