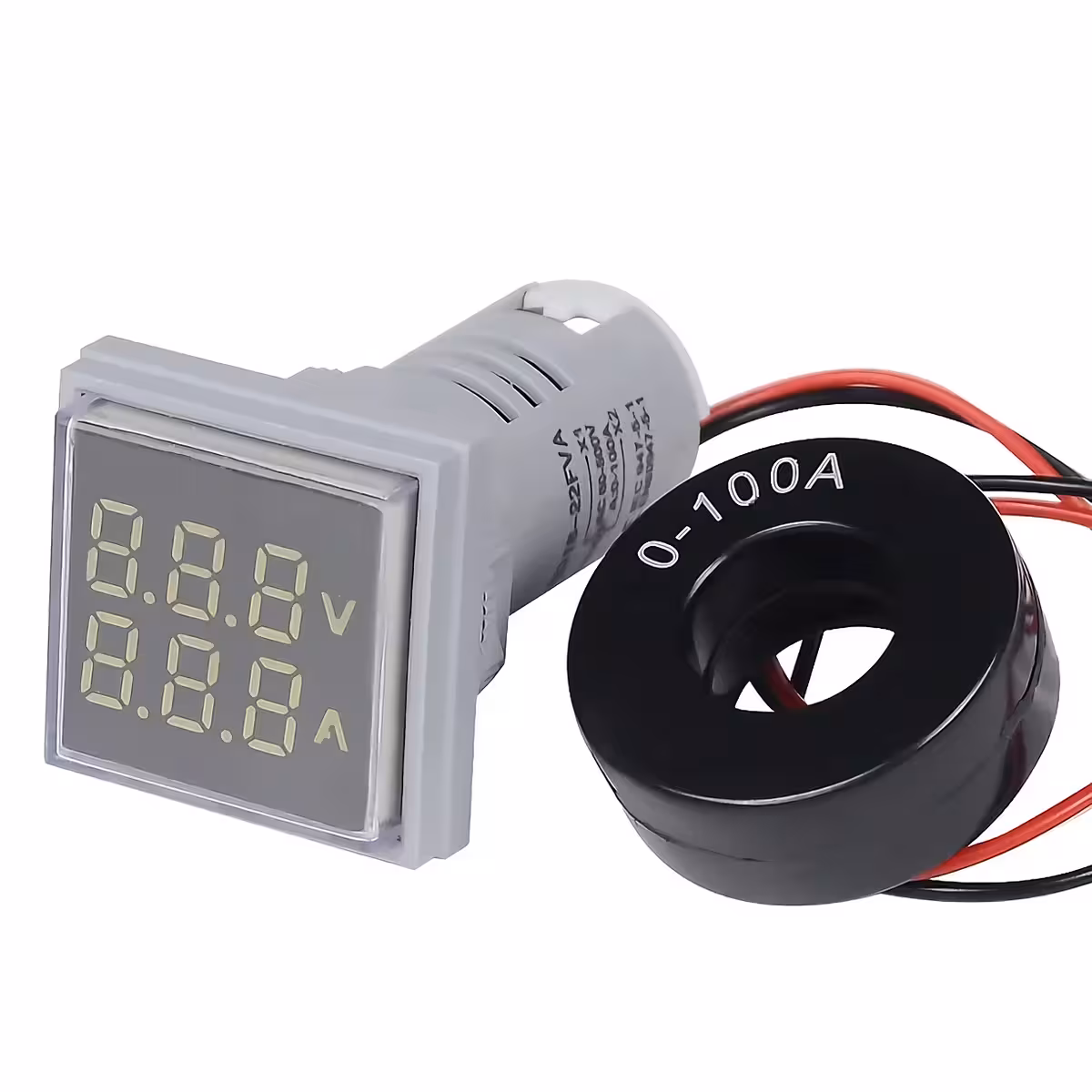

Digitale volt-ampèremeter 220V AC 60-500V 0-100A voor paneel – Nauwkeurige spanning- en stroommeting

Digitale voltmeter en amperemeter is ideaal voor het monitoren van spanning en stroomverbruik van elektrische apparaten in wisselstroomnetwerken (AC).

Eenvoudige en veilige aansluiting:

De voltmeter heeft twee hoofdterminals:

• L-terminal (fase): wordt aangesloten op de fasedraad van het elektriciteitsnet.
• N-terminal (nul): wordt aangesloten op de nuldraad van het elektriciteitsnet.

Op deze manier meet de voltmeter de voedingsspanning tussen fase en nul.

Stroommeting (amperemeter):

De fasedraad van de belastingsapparatuur moet door de ampèremeter spoel van het apparaat worden geleid, die fungeert als een magnetische ring.

Voor hogere nauwkeurigheid wordt aanbevolen om de fasedraad meerdere keren door de ampèremeter spoel te leiden (meestal 3-5 windingen). Hierdoor neemt de gevoeligheid en precisie van de stroommeting aanzienlijk toe.

Aansluitschema:

• Netfase (L) → L-terminal van voltmeter → Ampèremeter spoel (waar de fasedraad van de belastingsapparatuur doorheen gaat) → Belastingfase (L)
• Nulnet (N) → N-terminal van voltmeter → Belastingnul (N)

Technische specificaties:

LED-display met hoge helderheid zorgt voor een duidelijke weergave van de gemeten waarden en het apparaat is zeer nuttig bij elektrische installaties en het monitoren van energieverbruik.
