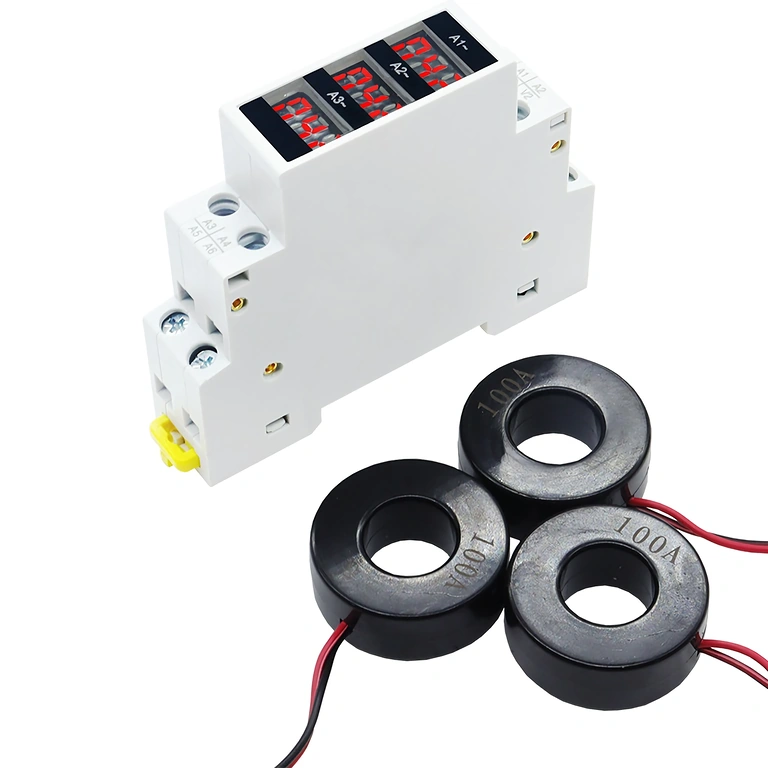

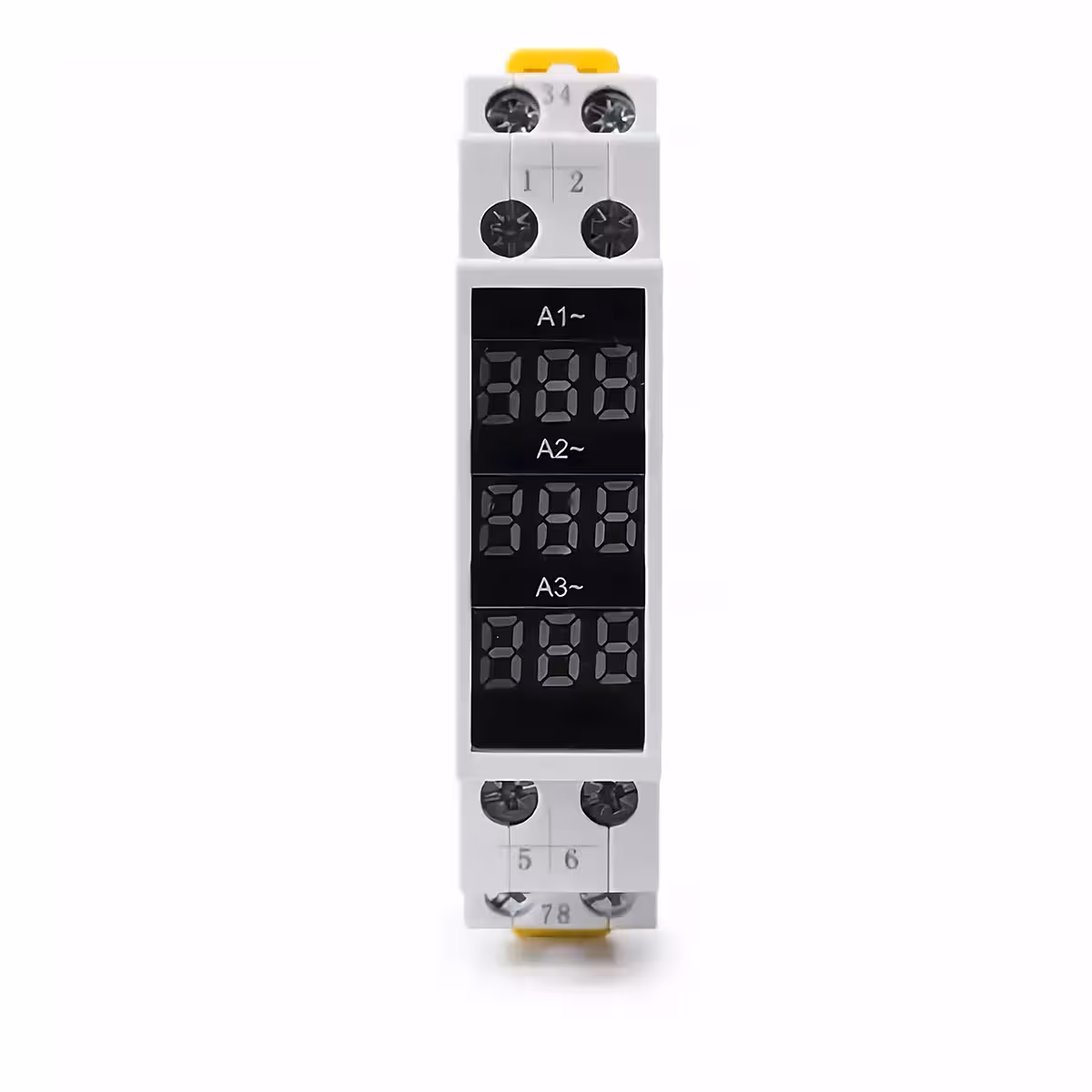

Digitale 3-fasige ampèremeter 1–100A: directe aflezing van alle 3 de fasen in je groepenkast
Wanneer een 3-fasig circuit niet optimaal functioneert, is een onbalans in de belasting vaak de eerste aanwijzing. Met deze digitale 3-fasige ampèremeter (1–100A) zie je in real-time precies wat er op elke fase gebeurt, zonder ingewikkelde berekeningen of handleidingen. Het apparaat klik je binnen enkele seconden op de DIN-rail en is direct klaar voor gebruik.
Let op: Dit apparaat is uitsluitend geschikt voor 3-fasige wisselstroomnetwerken (AC). Controleer de compatibiliteit met je installatie voordat je met de montage begint.
Waarom kiezen voor dit model? (Belangrijkste voordelen):

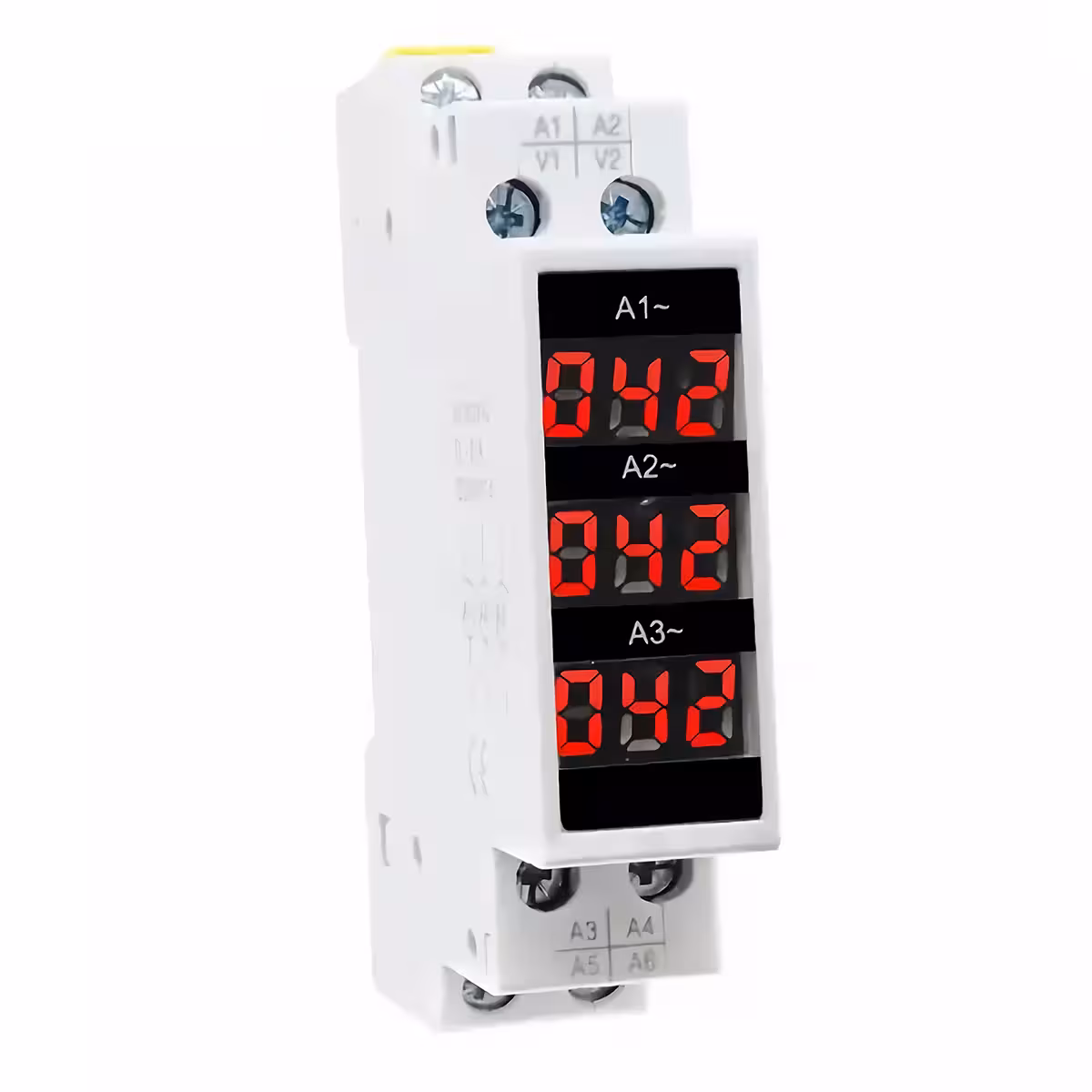

- Gelijktijdige aflezing op 3 fasen — Voorzien van 3 onafhankelijke LED-displays voor L1, L2 en L3; je ziet de status in één oogopslag zonder handmatig te schakelen.
- Bereik 1–100A zonder externe stroomtransformator — Directe aansluiting op de faselijn (tot 100A), dus geen extra CT-spoelen nodig.
- Precisie Klasse 1.0 — Een maximale afwijking van slechts 1%, wat meer dan voldoende is voor nauwkeurig energiemanagement en het opsporen van verbruiksanomalieën.
- Voedingsspanning AC 80–500V — Volledig compatibel met standaard 230/400V netwerken en diverse industriële configuraties.

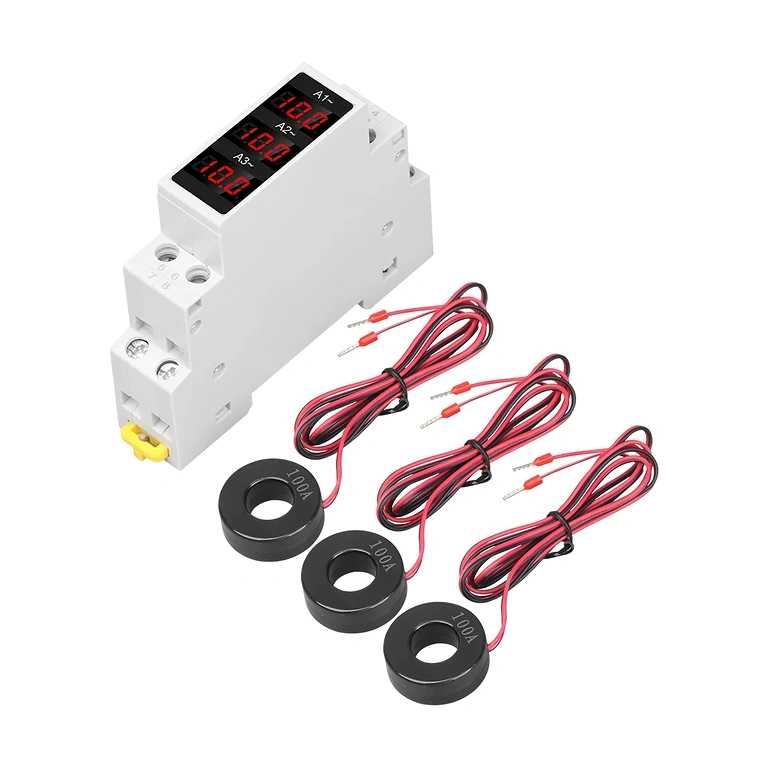

- Eenvoudige DIN-rail montage (35mm) — Dankzij het kliksysteem installeer je de meter binnen 2 minuten in je bestaande groepenkast.
- Breed temperatuurbereik (-20°C tot +70°C) — Blijft stabiel functioneren, zelfs in technische ruimtes of kasten met wisselende temperaturen.
- Compact design: 81 × 18 × 66 mm — Neemt slechts 18mm breedte in beslag op de rail, waardoor er voldoende ruimte overblijft voor andere componenten.
Details en prestaties
De meter meet gelijktijdig de stroom in een 3L+N configuratie. Dit maakt het instrument niet alleen geschikt voor monitoring, maar ook voor het snel identificeren van fase-onbalans, waarbij één fase aanzienlijk zwaarder belast wordt dan de andere. De nauwkeurigheidsklasse 1.0 garandeert betrouwbare data voor gefundeerde beslissingen.

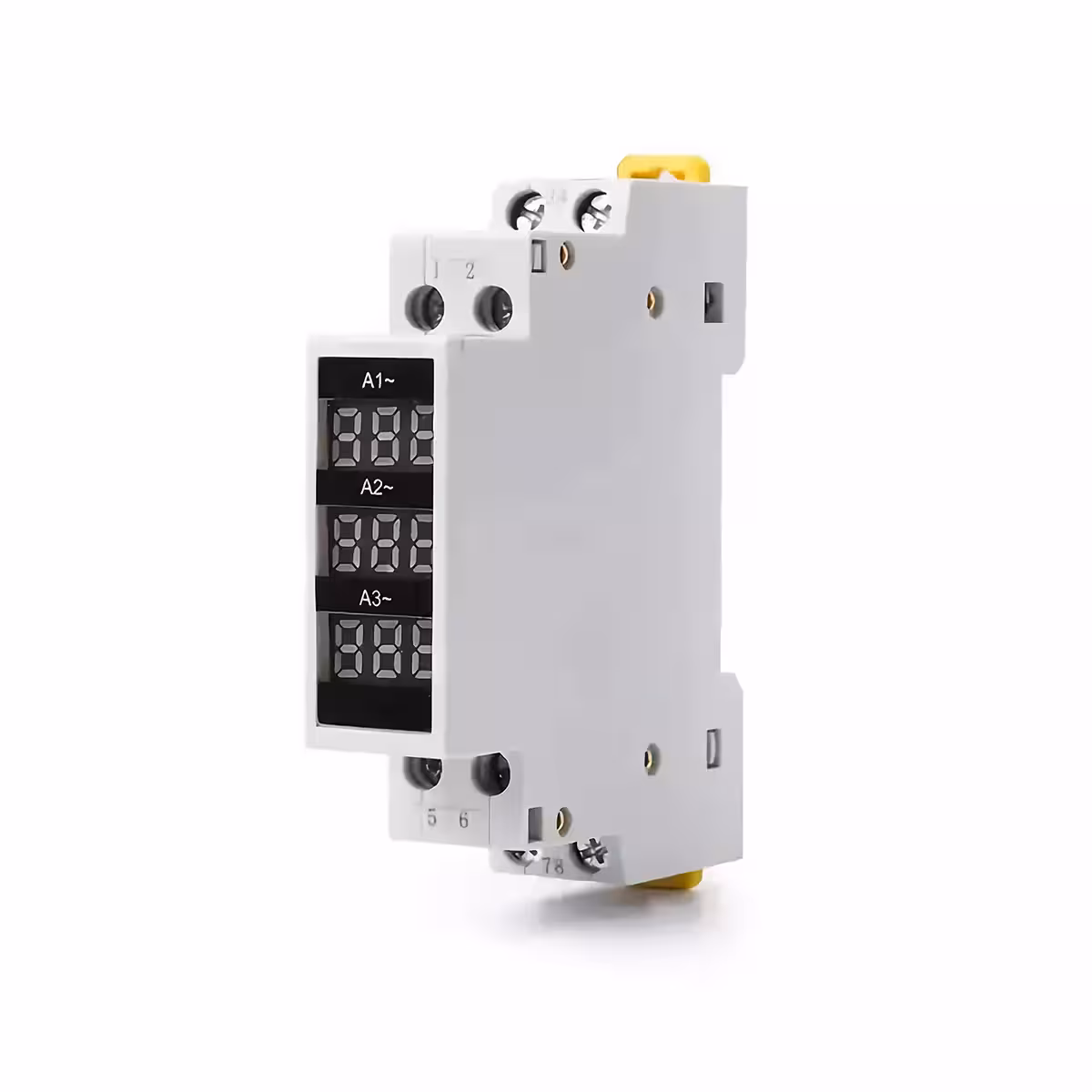

De nominale frequentie van 50/60Hz zorgt voor een naadloze integratie in Nederlandse en Europese elektriciteitsnetten, evenals met geïmporteerde apparatuur die op 60Hz werkt. De heldere LED-displays blijven uitstekend leesbaar, zelfs bij weinig omgevingslicht — een groot voordeel in technische ruimtes of donkere meterkasten.
| Parameter | Specificatie |
|---|---|
| Displaytype | Digitaal, 3 onafhankelijke LED-schermen |
| Stroommeetbereik | 1 – 100A (AC) |
| Nominale spanning | AC 80 – 500V |
| Nauwkeurigheid | Klasse 1.0 |
| Nominale frequentie | 50 / 60 Hz |
| Bedrijfstemperatuur | -20°C ~ +70°C |
| Beschermingsgraad | IP20 |
| Afmetingen (L × B × H) | 81 mm × 18 mm × 66 mm |
| Aansluiting | 3 fasen (3L + N) |
| Montage | 35mm DIN-rail |
Installatie en gebruik
- Voorbereiding: Controleer of de netspanning binnen het bereik van 80–500V AC valt en of de stroom per fase de 100A niet overschrijdt.
- DIN-rail montage: Klik de ampèremeter eenvoudig op de 35mm DIN-rail in je groepenkast.

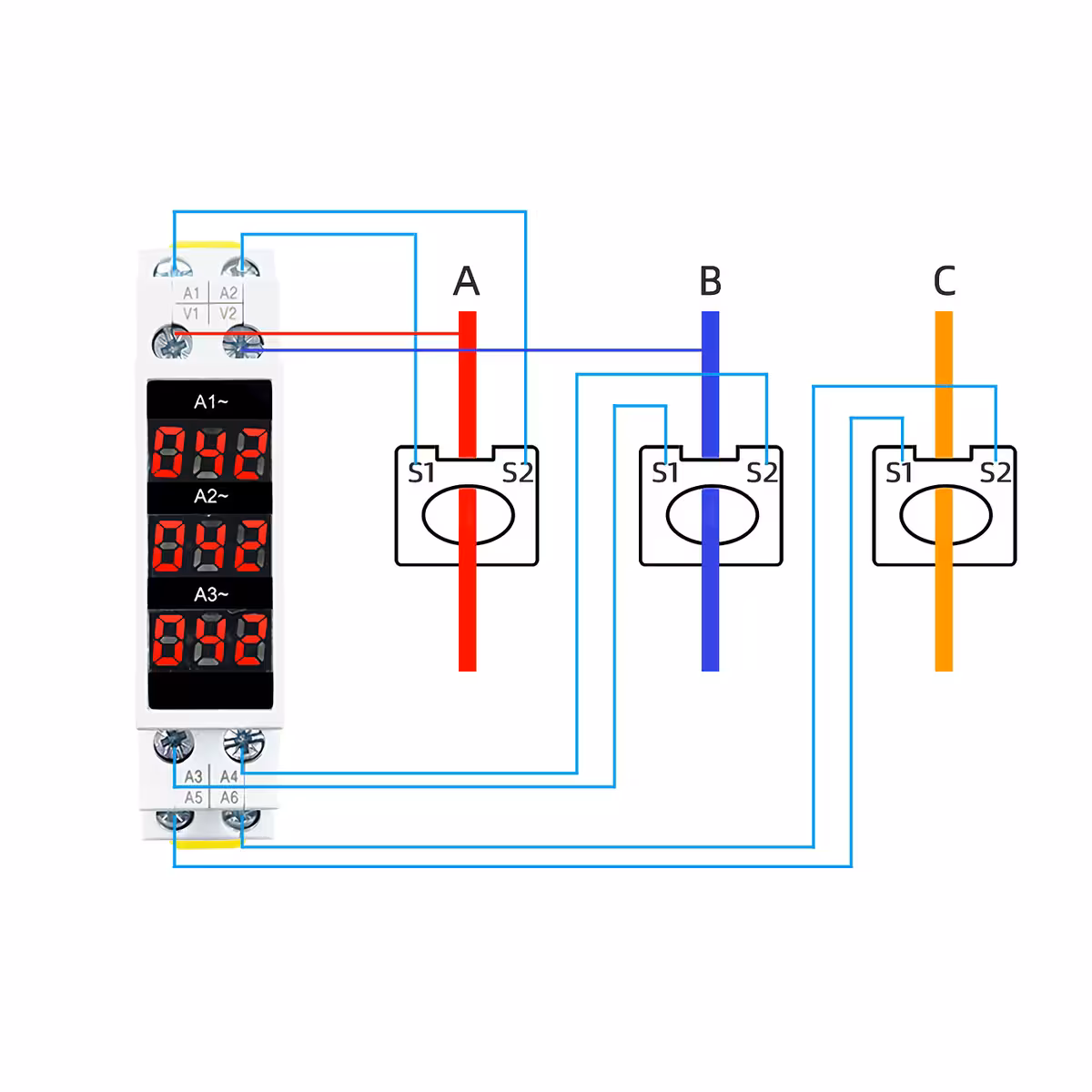

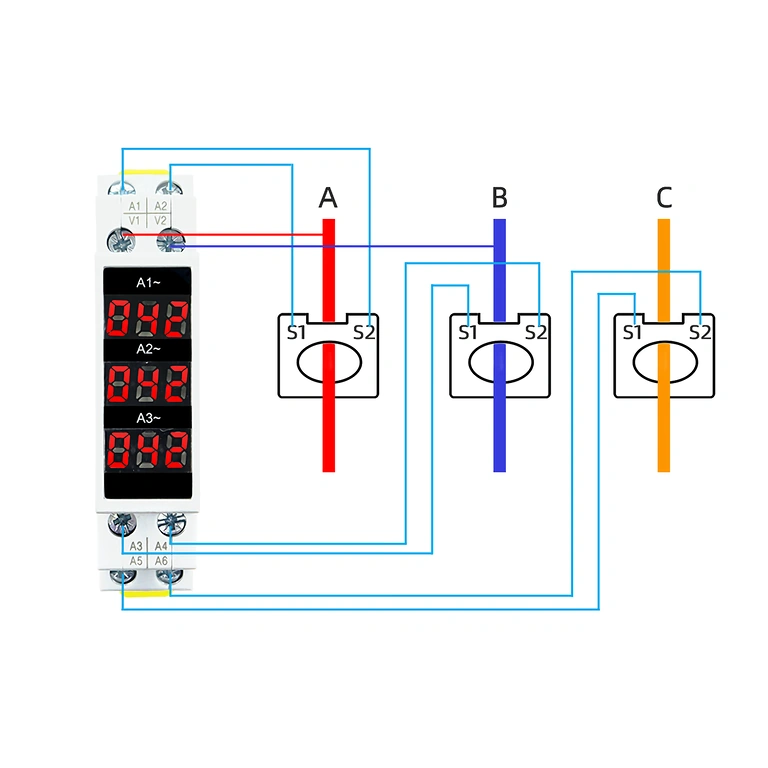

- Aansluiten: Verbind de fasen L1, L2, L3 en de nul (N) met de gemarkeerde klemmen volgens het bijgeleverde schema.
- Inbedrijfstelling: Schakel de spanning in en controleer of alle drie de LED-displays stabiele waarden weergeven.
- Monitoring: Houd de waarden in de gaten. Grote verschillen tussen de fasen kunnen wijzen op een onbalans of een defect in de installatie.
Inhoud van de verpakking
- 1 × Digitale 3-fasige ampèremeter (1–100A, AC 80–500V, 35mm DIN-rail)
Veelgestelde vragen
Kan deze meter ook op een 1-fasig netwerk worden gebruikt?
Nee. Dit apparaat is specifiek ontworpen voor 3-fasige netwerken met nulgeleider. Voor 1-fasige installaties heb je een ampèremeter met één meetkanaal nodig.
Heb ik een stroomtransformator (CT) nodig voor de aansluiting?
Nee, zolang de stroom per fase onder de 100A blijft, kun je de meter direct aansluiten zonder extra accessoires.
Worden de waarden van alle 3 de fasen tegelijk getoond?
Ja, de 3 onafhankelijke LED-displays tonen continu de stroomwaarden voor L1, L2 en L3. Je hoeft niet tussen de fasen te schakelen.
Waar kan ik dit apparaat installeren? Is IP20 waterdicht?
IP20 biedt bescherming tegen vaste voorwerpen groter dan 12,5 mm, maar is niet bestand tegen water of vocht. Installeer het apparaat daarom uitsluitend in een droge, afgesloten groepenkast.
