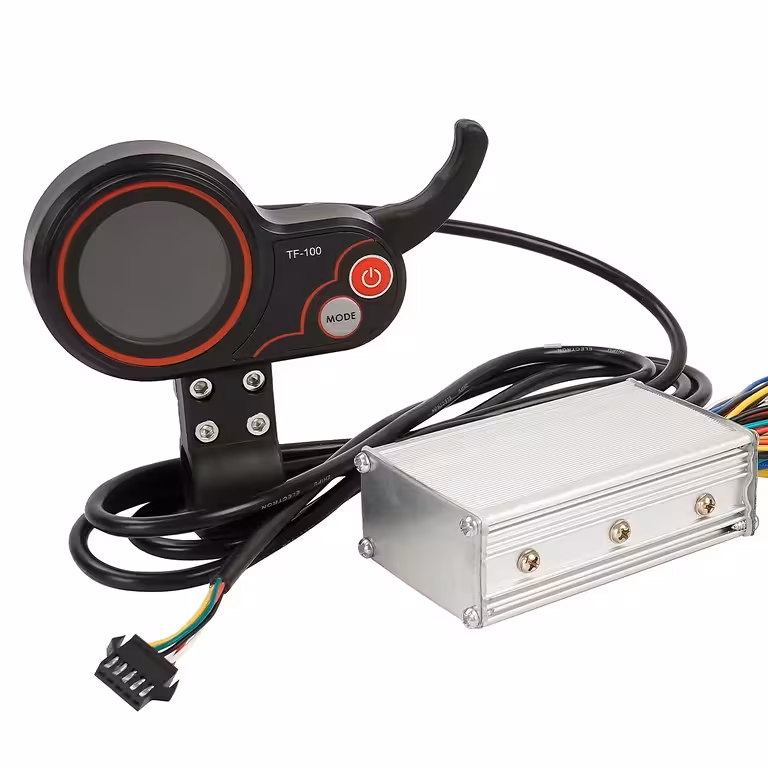

20A brushless controller met TF-100 display – de ultieme upgrade voor je elektrische step of e-bike
Reageert je elektrische step schokkerig, weigert het oude display dienst of ben je simpelweg op zoek naar meer vermogen? Een kwalitatieve brushless controller maakt het verschil tussen een frustrerende rit en een zijdezachte rijervaring. Deze 20A set ondersteunt zowel 24V als 36V systemen en motoren van 350W tot 1000W — kortom, nagenoeg elke gangbare configuratie op de markt.
Let op: Het pakket bevat zowel de controller als het TF-100 LCD-display. Controleer voor aankoop altijd of de connectoren overeenkomen met jouw specifieke model step.
Waarom kiezen voor dit model? (Belangrijkste voordelen):
- 24V / 36V compatibiliteit — werkt direct met de meest voorkomende accu’s zonder dat er aanpassingen nodig zijn
- 350W–1000W vermogen — vervangt rechtstreeks de originele controller op vrijwel elke stedelijke elektrische step of e-bike
- Automatische self-learning — herkent en corrigeert zelf de draairichting van de motor; geen risico meer op doorgebrande onderdelen door verkeerd aansluiten
- Inclusief TF-100 LCD-display — P-Settings menu met meer dan 16 instelbare parameters, van stroomlimiet tot cruisecontrol, overzichtelijk op één scherm
- E-ABS Brake + Low Level Brake — geleidelijke elektronische remfunctie die remblokken spaart en zorgt voor extra controle in druk verkeer
- N ondersteuning voor PAS — compatibel met trapondersteuningssystemen, ideaal voor e-bikes met een caddensensor
- Geïntegreerd elektrisch contactslot — elektrische deurslotfunctie voor extra beveiliging tegen onbedoeld wegrijden
Details en Prestaties
De brushless BLDC architectuur met ondersteuning voor Hall-sensoren (6 draden) staat garant voor een soepele motorsturing bij elk toerental — geen gestotter bij het optrekken en geen oververhitting bij een constante snelheid. Dankzij de via P14 instelbare stroombegrenzing (1–20A) pas je de felheid van de acceleratie moeiteloos aan op jouw lichaamsgewicht of het type terrein. De minimale spanningsbeveiliging (P15) voorkomt dat de accu te ver ontlaadt, wat in de praktijk zorgt voor een aanzienlijk langere levensduur van je accupack.
| Parameter | Waarde / Detail |
|---|---|
| Compatibele spanning | 24V / 36V |
| Ondersteund motorvermogen | 350W / 500W / 800W / 1000W |
| Nominale stroom | 20A |
| Motortype | Brushless (BLDC) |
| Hall-sensoren | Ja – 6 draden |
| Inclusief display | LCD TF-100 |
| Elektronisch remmen | E-ABS Brake + Low Level Brake |
| Pedal Assist System (PAS) | Ja |
| Self-learning motorrichting | Ja – automatisch |
| Cruise Control | Ja (P17) |
| Verlichting + Horn | Geïntegreerde aansturing vanaf controller |
| Elektrisch contactslot | Electric door lock – Ja |
| Communicatieprotocol | Instelbaar (P20) |
| Voertuigcompatibiliteit | Elektrische step / Elektrische fiets |
Programmeer- en Gebruiksinstructies
Het TF-100 display maakt geavanceerde instellingen direct vanaf het stuur mogelijk. Om in het P-Settings menu te komen, houd je tegelijkertijd de Power + Mode knoppen ingedrukt gedurende 2 tot 3 seconden.
| Parameter | Beschrijving |
|---|---|
| P01 | Schermhelderheid (1–3) |
| P02 | Meeteenheid: KM / MPH |
| P03 | Systeemspanning (24v/36V ) |
| P04 | Automatische slaapstand (0–60 min) |
| P06 | Wieldiameter |
| P07 | Aantal magneetpolen motor |
| P09 | Startmodus: direct / kick-start |
| P10 | Rijmodus |
| P11 | Gevoeligheid e-rem |
| P12 | Acceleratieniveau (0–5) |
| P14 | Stroombegrenzing (1–20A) |
| P15 | Beveiliging minimale accuspanning |
| P17 | Cruisecontrol |
| P18 | Snelheidskalibratie |
| P19 | Modus versnellingen |
| P20 | Communicatieprotocol |
Volg onderstaande stappen voor de fysieke aansluiting van de controller:
- Sluit de fasedraden aan volgens de kleurcodering (overeenkomende kleuren tussen controller en motor)
- Sluit de accu aan: rood = (+), zwart = (–)
- Sluit de gashendel (throttle) en het elektrische contactslot aan
- Sluit de Hall-draden aan als je motor is uitgerust met Hall-sensoren
- Verbind de self-learning draden om de draairichting automatisch te detecteren:
- Draait het wiel in de juiste richting → koppel de self-learning draden weer los
- Draait het wiel achteruit → laat de draden verbonden totdat de richting automatisch omdraait
- Sluit optionele functies (verlichting, toeter, rem, PAS) naar wens aan
Inhoud van de Verpakking

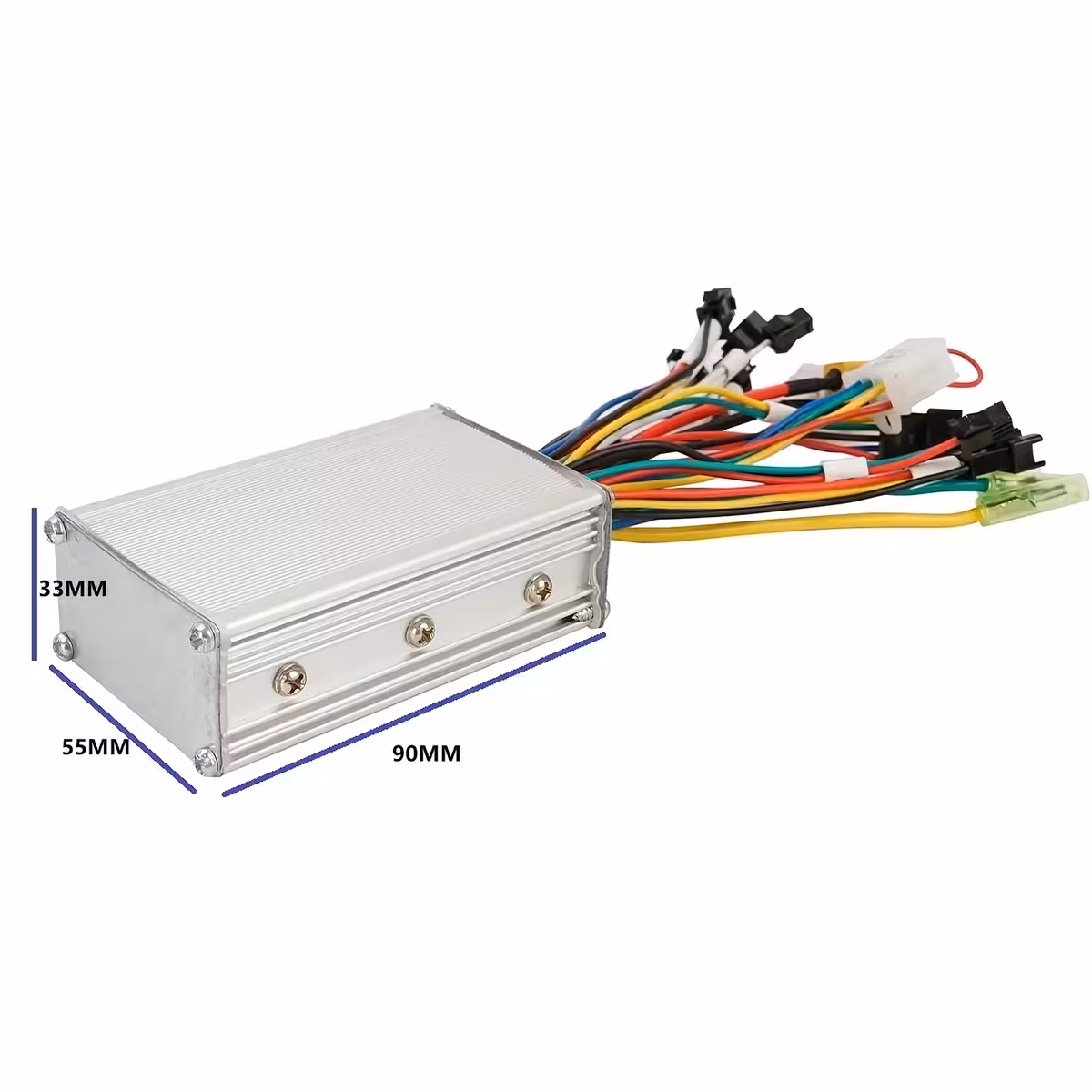

- 1x 20A brushless controller (24V / 36V)
- 1x TF-100 LCD-display
Veelgestelde Vragen
Werkt dit met mijn 500W / 36V motor?
Jazeker. De controller ondersteunt brushless motoren van 350W tot 1000W bij een spanning van 24V en 36V. Controleer voor de montage wel even of de fysieke stekkers overeenkomen met jouw model.
Wat gebeurt er als ik de fasedraden verkeerd om aansluit?
De ingebouwde self-learning functie herkent automatisch de juiste draairichting. Als de motor achteruit draait, volg je simpelweg de eerdergenoemde self-learning procedure — zonder het risico dat onderdelen beschadigd raken.
Wordt het TF-100 display meegeleverd of moet ik dat apart bestellen?
Dit wordt gewoon meegeleverd. Je ontvangt de controller en het TF-100 LCD-display als complete set, direct klaar voor installatie.
Kan ik dit ook op een e-bike monteren in plaats van een step?
Ja hoor. Dit werkt op elke elektrische fiets die is uitgerust met een brushless BLDC-motor binnen het ondersteunde vermogensbereik. Dankzij de ingebouwde PAS-ondersteuning is hij ook uitermate geschikt voor fietsen met een caddensensor.
Hoe stel ik de spanning van mijn accu in op het TF-100 display?
Ga naar het P-Settings menu (houd Power + Mode 2 tot 3 seconden ingedrukt) en pas parameter P03 aan naar de waarde van jouw accu: 24v of 36V.
