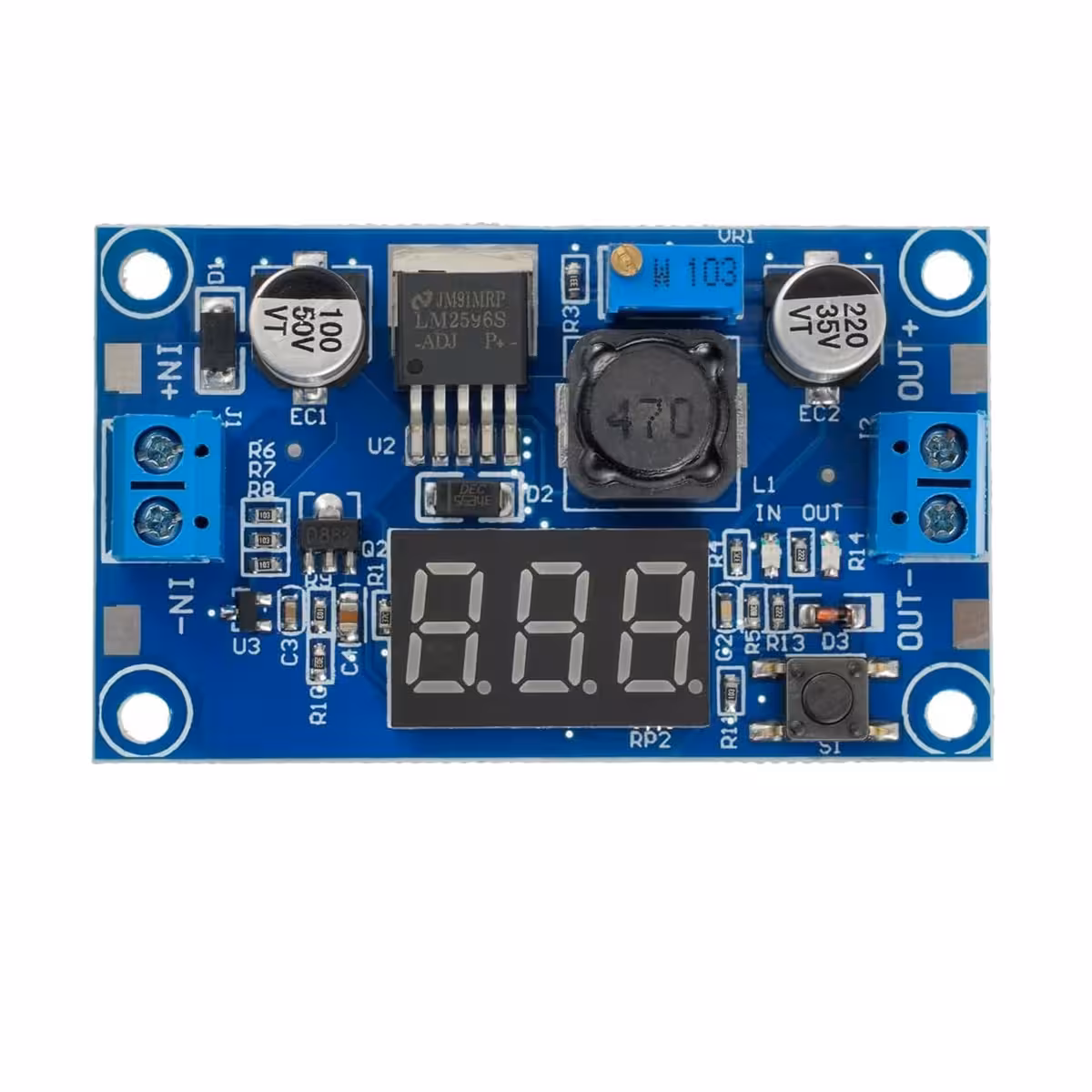

LM2596 DC-DC Step-Down Converter met LED-display – Nauwkeurige instelling zonder multimeter, tot 92% efficiëntie
Werk je aan een project dat gevoed wordt door een accu of een adapter met een te hoog voltage? Klassieke lineaire regelaars lossen dit wel op, maar zetten het overschot aan spanning om in warmte — wat ten koste gaat van energie en stabiliteit. De LM2596 step-down converter werkt anders: hij verlaagt het voltage efficiënt, toont de waarden in real-time op het display en past dankzij het compacte formaat in vrijwel elke behuizing.
Let op: Deze module werkt uitsluitend als step-down (spanningsverlager). De ingangsspanning moet minimaal 1.5V hoger zijn dan de gewenste uitgangsspanning voor een correcte werking.
Waarom kiezen voor dit model? (Belangrijkste voordelen):

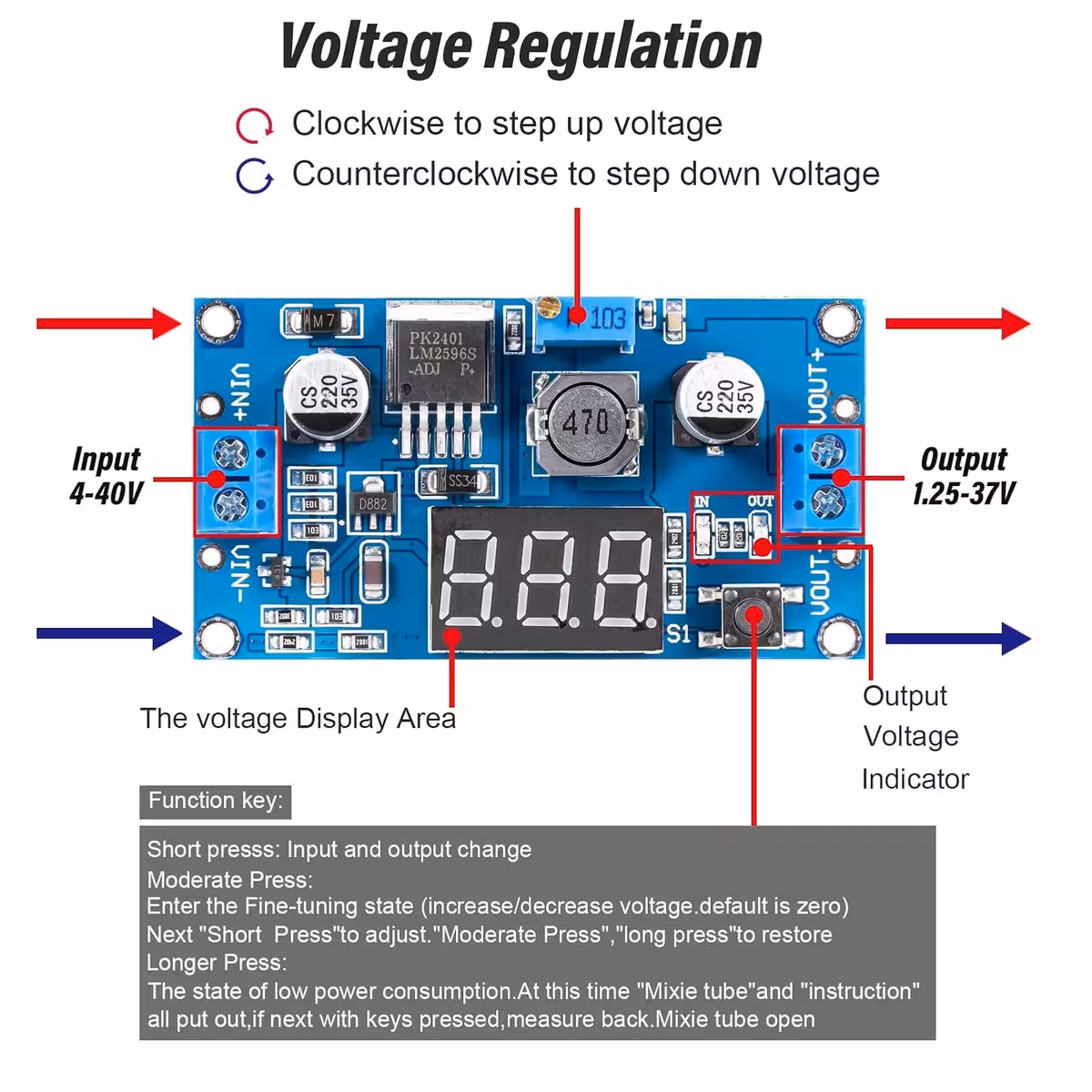

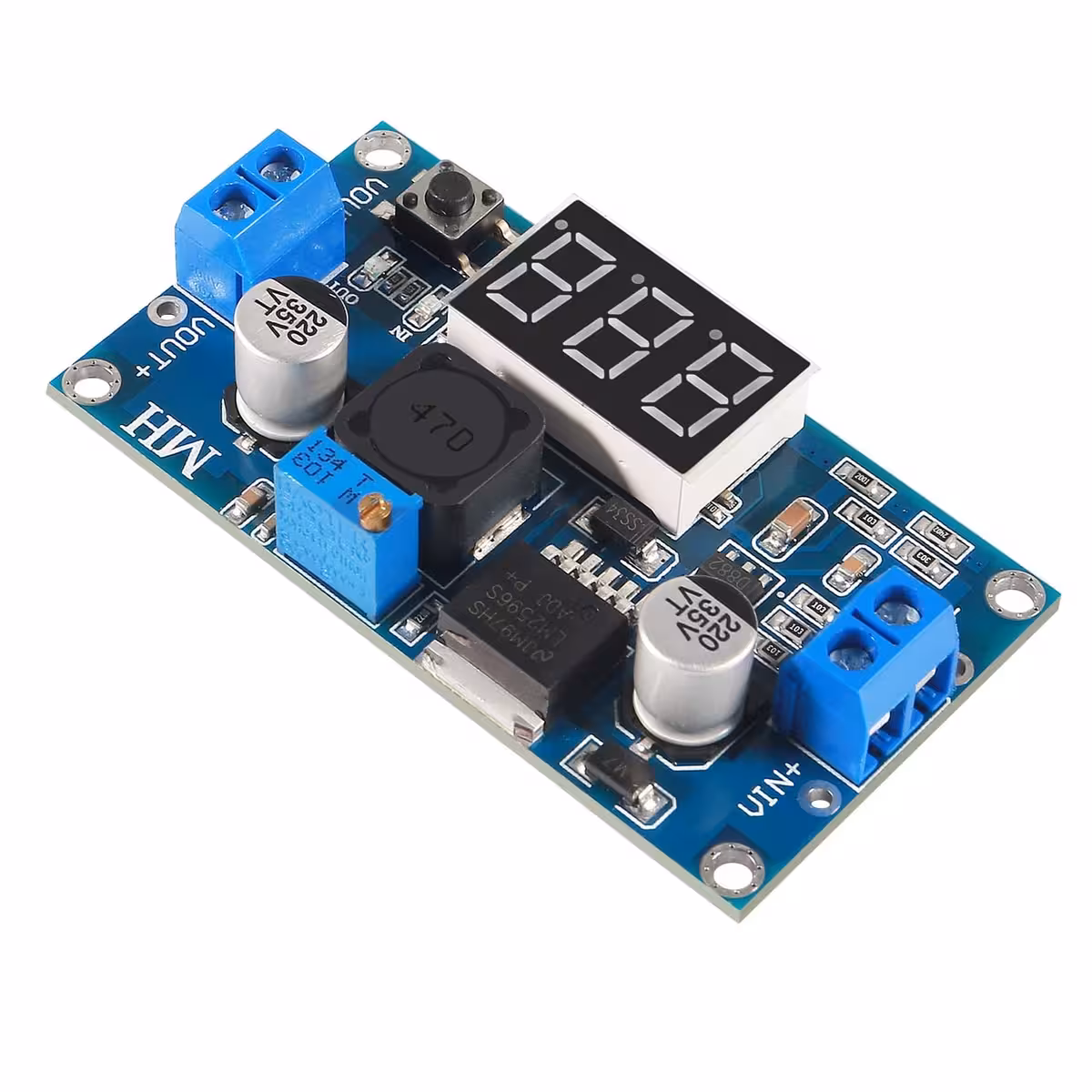

- LED-display met zelfkalibratie — toont gelijktijdig de ingangs- en uitgangsspanning; je hebt geen externe multimeter nodig tijdens het instellen.
- Tot 92% efficiëntie — in vergelijking met de ~50% van een lineaire LM7805-regelaar verlies je bijna de helft minder energie aan warmte.
- 3A maximale stroomsterkte — krachtig genoeg voor Arduino, ESP32, LED-strips en kleine DC-motoren vanuit één bron.
- Fijnafstelling via multiturn-potentiometer — stel het voltage uiterst nauwkeurig in, zonder abrupte sprongen.
- Beveiligd tegen kortsluiting en oververhitting — je aangesloten circuits blijven beschermd, zelfs bij een bedradingsfout.
- Hoogwaardige condensatoren op robuuste PCB — bestand tegen intensief gebruik en temperatuurschommelingen.

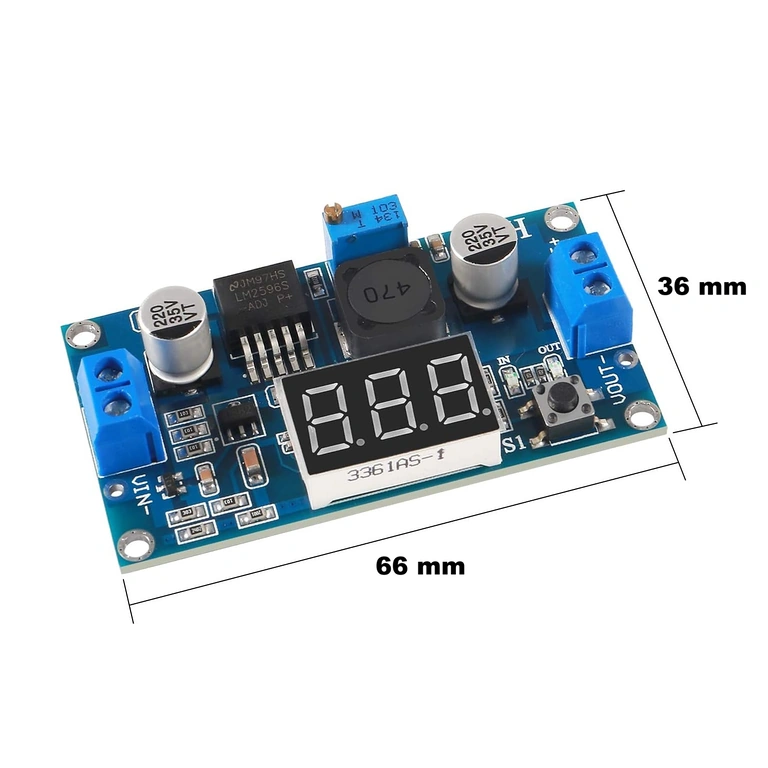

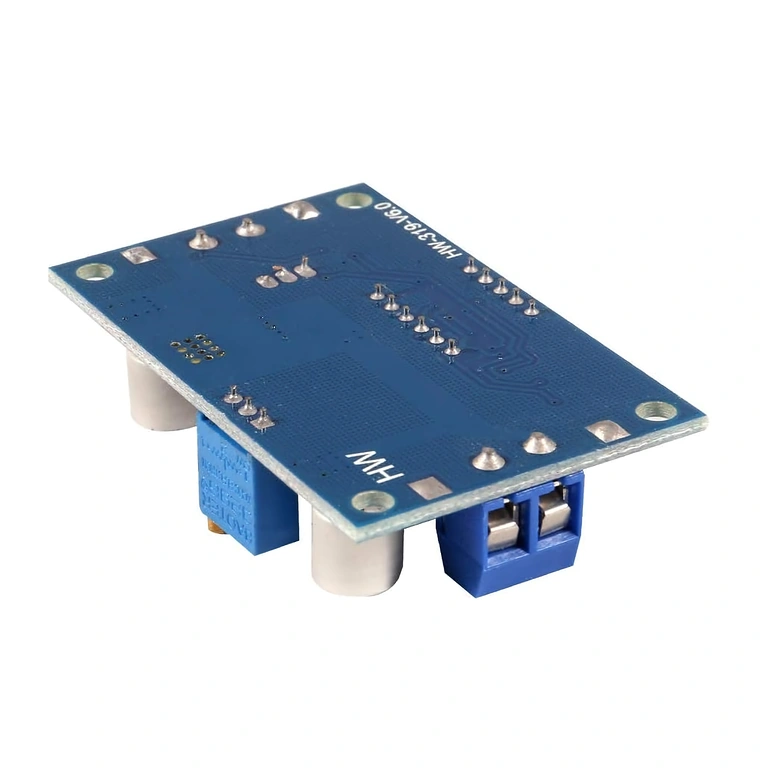

- Compact formaat (66×36×11 mm) — past in elke projectbehuizing, op een breadboard of in een schakelpaneel.

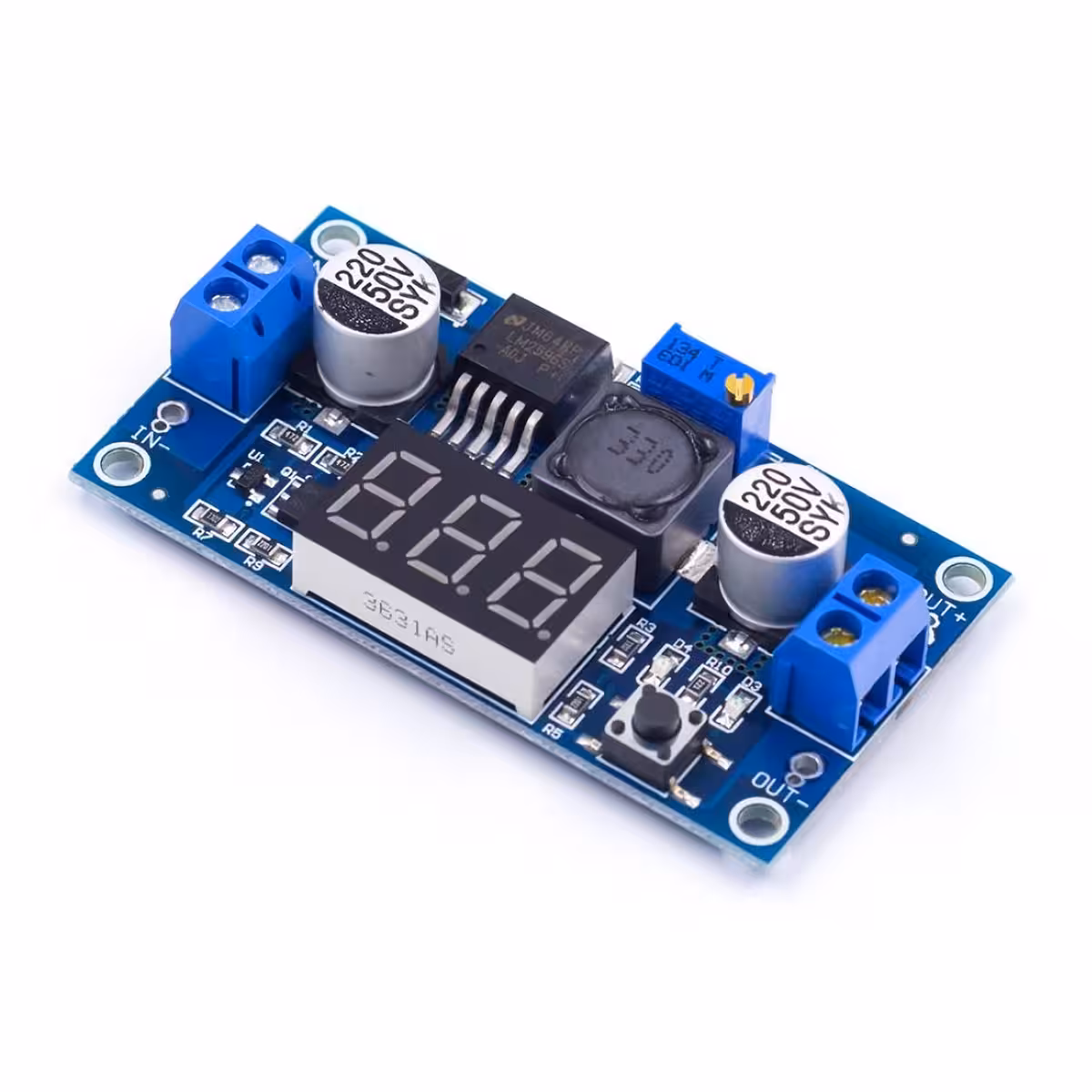

Details en prestaties
Het LM2596-chipset werkt op een schakelfrequentie van 150 kHz — hoog genoeg om de rimpelspanning (ripple) op de uitgang tot een minimum te beperken zonder dat er grote filtercomponenten nodig zijn. Waar een lineaire regelaar het spanningsverschil dissipeert als warmteverlies, zet deze schakelende converter het om in bruikbare stroom, waardoor de module zelfs bij belastingen van 2A koel blijft.
De multiturn-potentiometer maakt een nauwkeurige instelling mogelijk tussen 1.25V en 37V, waarbij het zelfkalibrerende LED-display direct de ingestelde waarde bevestigt. Deze module is uitgebreid getest en is uitermate geschikt voor het voeden van Arduino Uno / Mega / Nano, ESP8266 / ESP32-modules, Raspberry Pi, RGB LED-drivers en kleine DC-motorcontrollers.
| Parameter | Waarde / Detail |
|---|---|
| Regulator chip | LM2596 |
| Ingangsspanning | 4V – 40V DC |
| Uitgangsspanning | 1.25V – 37V DC (instelbaar) |
| Maximale uitgangsstroom | 3A (aanbevolen ≤2.5A continu) |
| Conversie-efficiëntie | tot 92% |
| Schakelfrequentie | 150 kHz |
| Minimaal spanningsverschil | ≥1.5V |
| Display | Dual LED met zelfkalibratie (IN en OUT voltage) |
| Voltage-instelling | Multiturn-potentiometer |
| Beveiligingen | Kortsluiting, oververhitting |
| Type condensatoren | Solid capacitors |

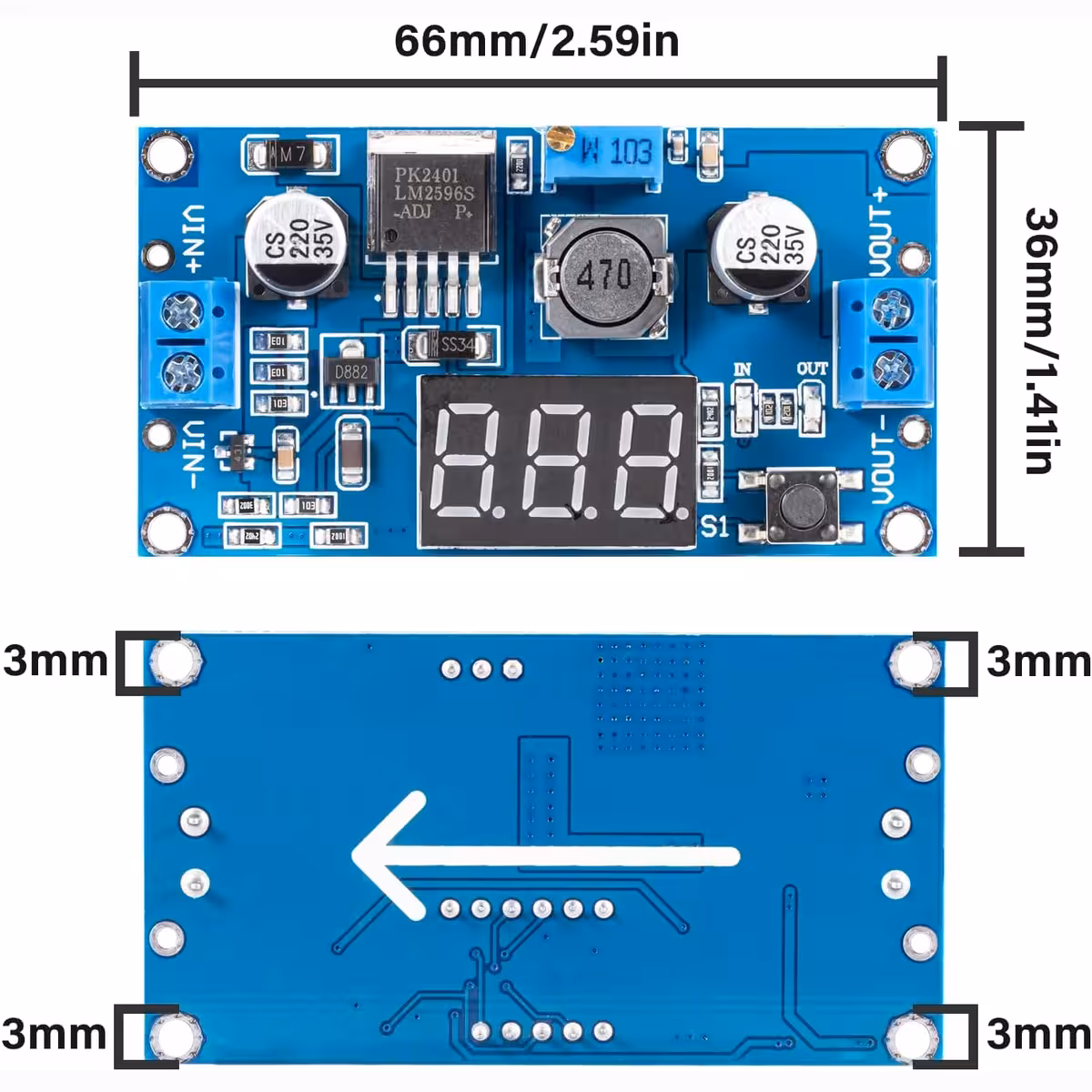

| Afmetingen | 66 × 36 × 11 mm |
| Werking | Uitsluitend Step-Down (buck) |
Inhoud van de verpakking
- 1× LM2596 DC-DC Step-Down convertermodule met LED-display
Veelgestelde vragen
Kan deze module ook als step-up (boost converter) worden gebruikt?
Nee. De LM2596 werkt uitsluitend als step-down: de uitgangsspanning zal altijd lager zijn dan de ingangsspanning. Heb je een hogere spanning nodig dan de bron levert, zoek dan naar een specifieke boost-module, zoals de MT3608.
Hoe stel ik de uitgangsspanning in?

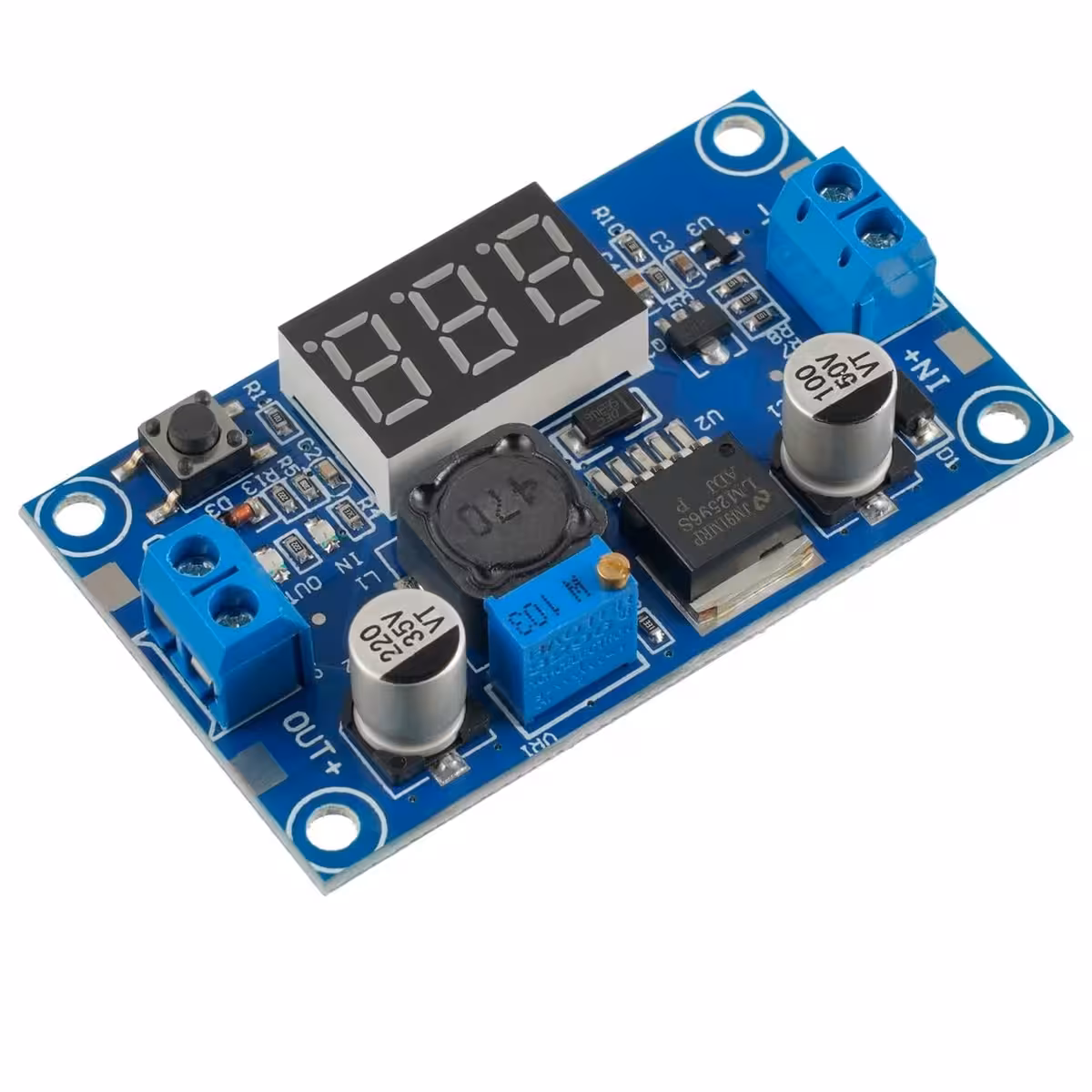

Draai aan de multiturn-potentiometer op de module en lees de waarde direct af op het LED-display. Een externe voltmeter is niet nodig; het display werkt in real-time bij elke aanpassing.
Welke stroom kan de module continu leveren zonder oververhitting?
De piekbelasting is 3A, maar voor langdurig gebruik raden we maximaal 2.5A aan. Bij belastingen onder de 2A functioneert de module zonder extra koeling. Gebruik je de module nabij de limiet of in een warme omgeving? Zorg dan voor voldoende luchtstroom of plaats een kleine heatsink op de chip.
Werkt dit direct met een Li-Ion of LiPo accu?
Ja. Een accu van 3.7V–4.2V is voldoende als ingangsbron, mits de gewenste uitgangsspanning minimaal 1.5V lager is. Bijvoorbeeld: vanuit een 7.4V LiPo kun je stabiel 5V voor een Arduino of 3.3V voor een ESP32 genereren.
