Mini UPS-module 5V/12V – ononderbroken stroomvoorziening voor IoT-projecten en kritieke apparatuur
Is je Raspberry Pi of router wel eens uitgevallen op het meest ongelegen moment? Een DC micro-UPS is de oplossing. Deze Mini UPS-module zorgt voor een naadloze omschakeling naar de batterij — zonder vertraging en zonder resets — of je nu een mini-PC, ESP32 of een 12V IP-camera voedt.
Let op: 18650-batterijen worden niet meegeleverd. Gebruik een 5V-voeding met minimaal 2A. Sluit de batterij nooit met omgekeerde polariteit aan; dit kan leiden tot onherstelbare schade.
Waarom kiezen voor dit model? (Belangrijkste voordelen):
- Zero-delay omschakeling — de overstap naar batterijstroom is direct, waardoor je apparatuur niet uitvalt of opnieuw opstart.
- Twee versies beschikbaar — 5V/3A voor Raspberry Pi, Arduino, ESP32 en IoT-modules; 12V/1.2A voor routers, IP-camera’s en industriële controllers.

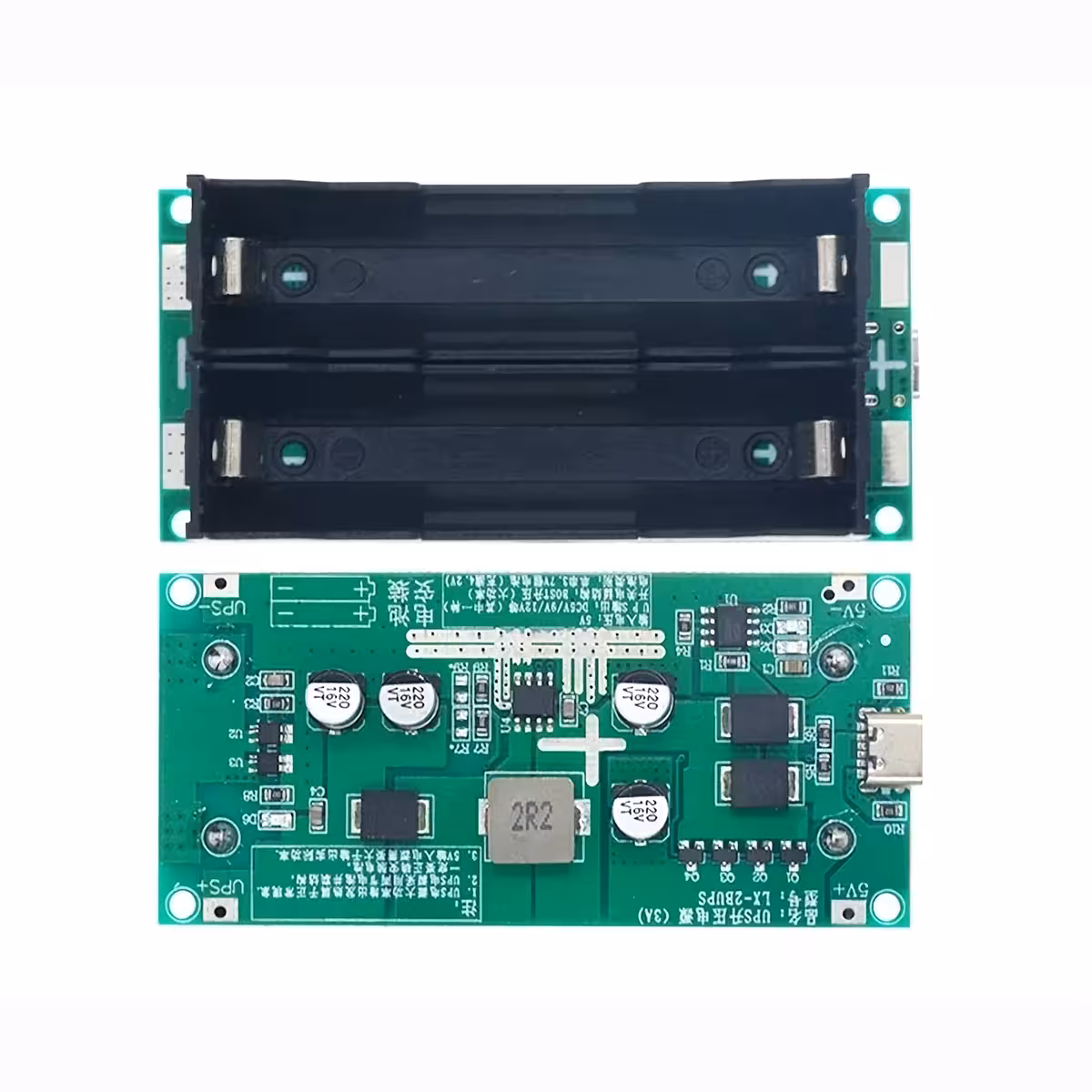

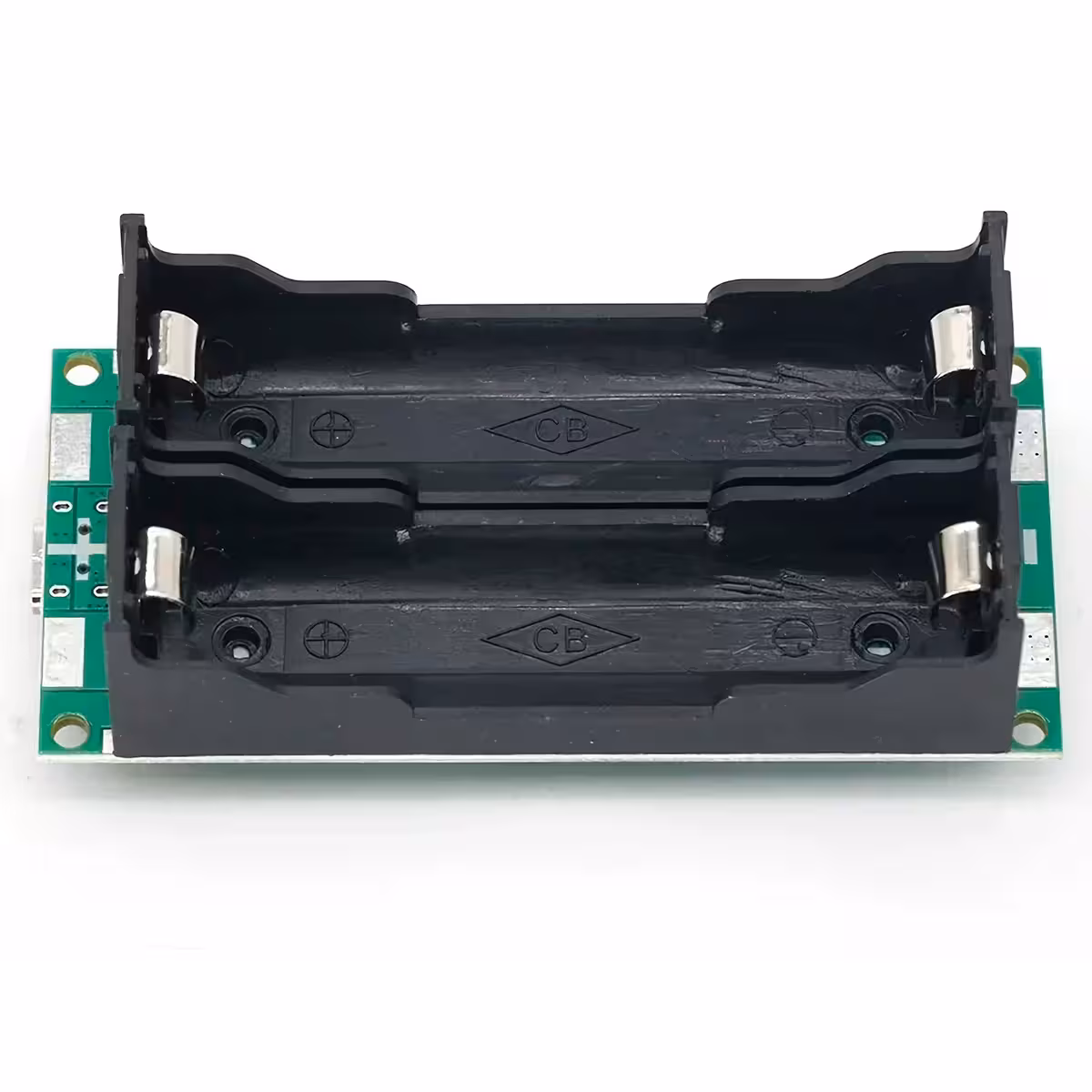

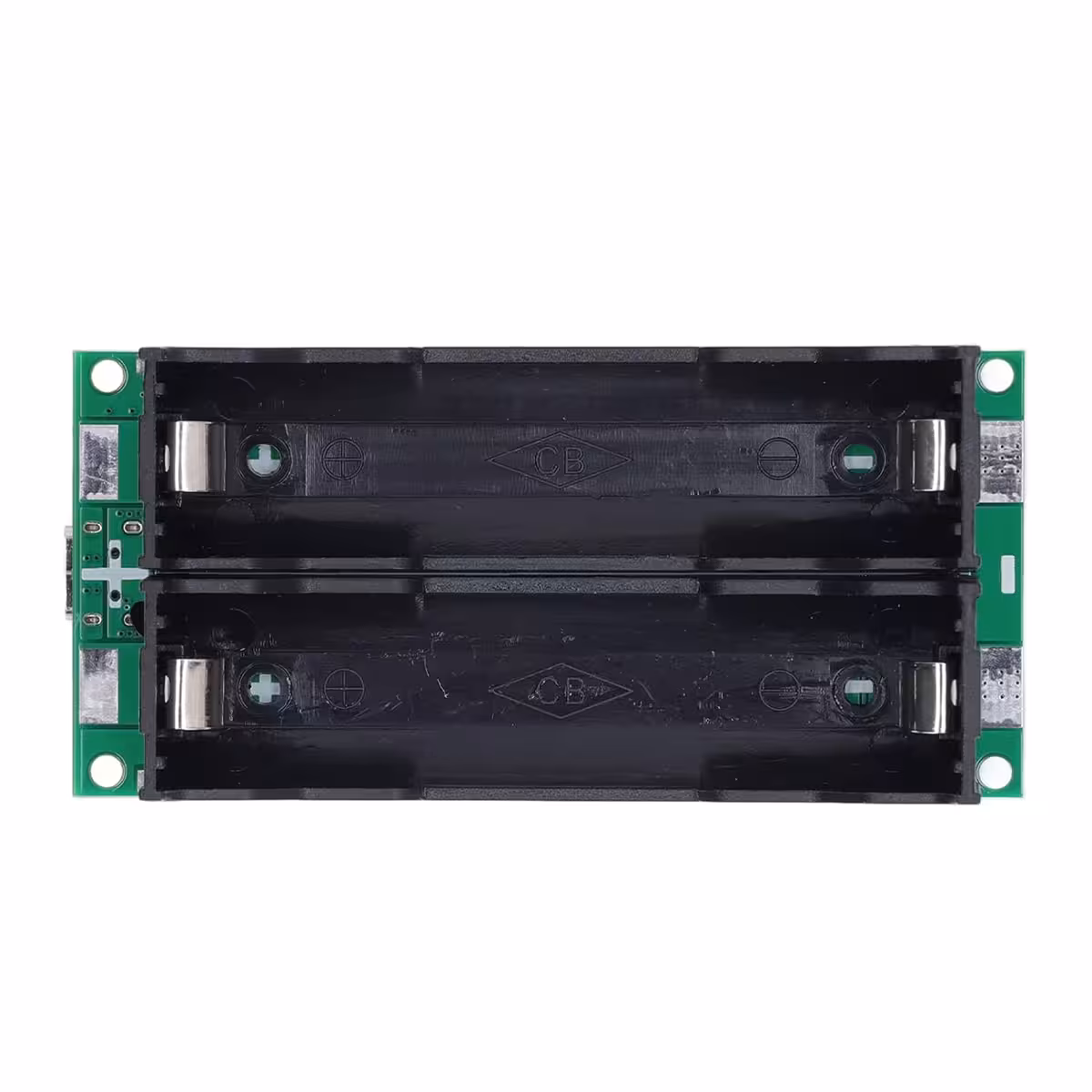

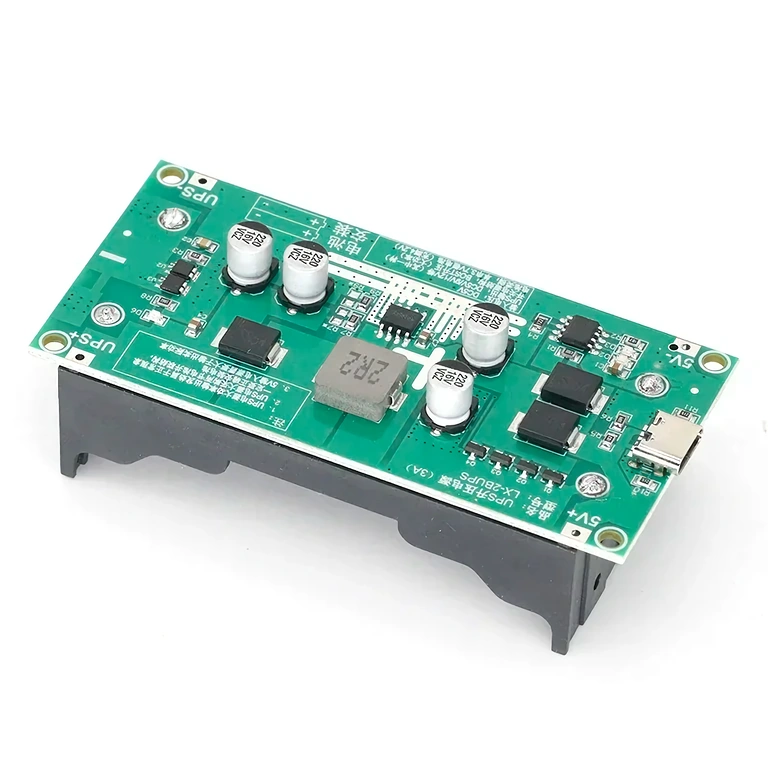

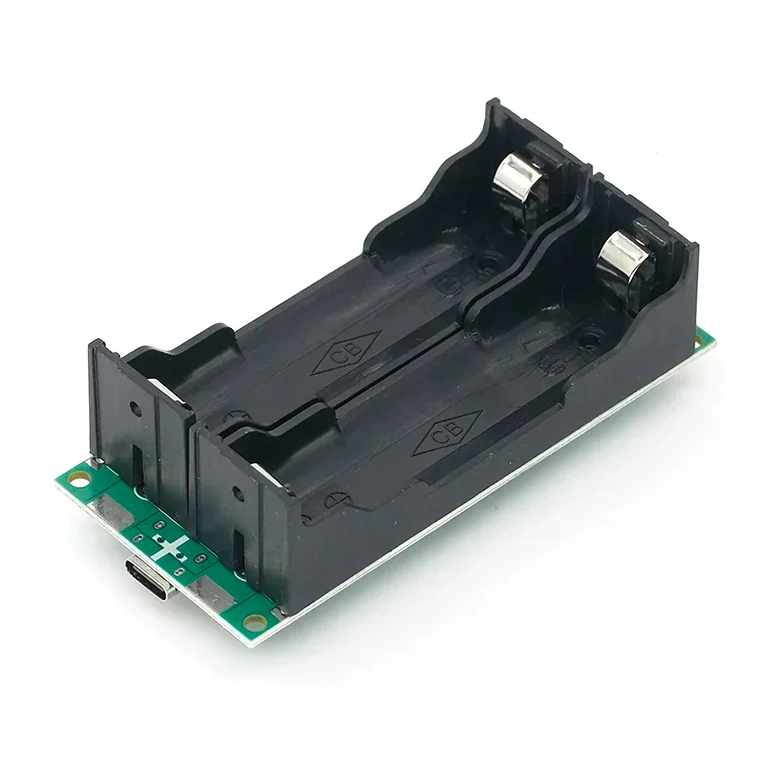

- Ondersteunt 1 of 2 parallelle 18650-batterijen — bij gebruik van twee cellen verdubbel je de accuduur.
- USB-C ingang tot 3A — hogere stroomsterkte dan Micro-USB voor sneller opladen en stabiele werking onder zware belasting.
- Booster-efficiëntie tot 96% — 15W nominaal vermogen, 20W piekvermogen, met minimaal energieverlies.
- Volledige Li-Ion beveiliging — ingebouwde bescherming tegen diepontlading, overladen, kortsluiting en oververhitting.
- Soldeerpunten voor 5V+/5V- — voor directe integratie op custom PCB’s zonder externe connectoren.

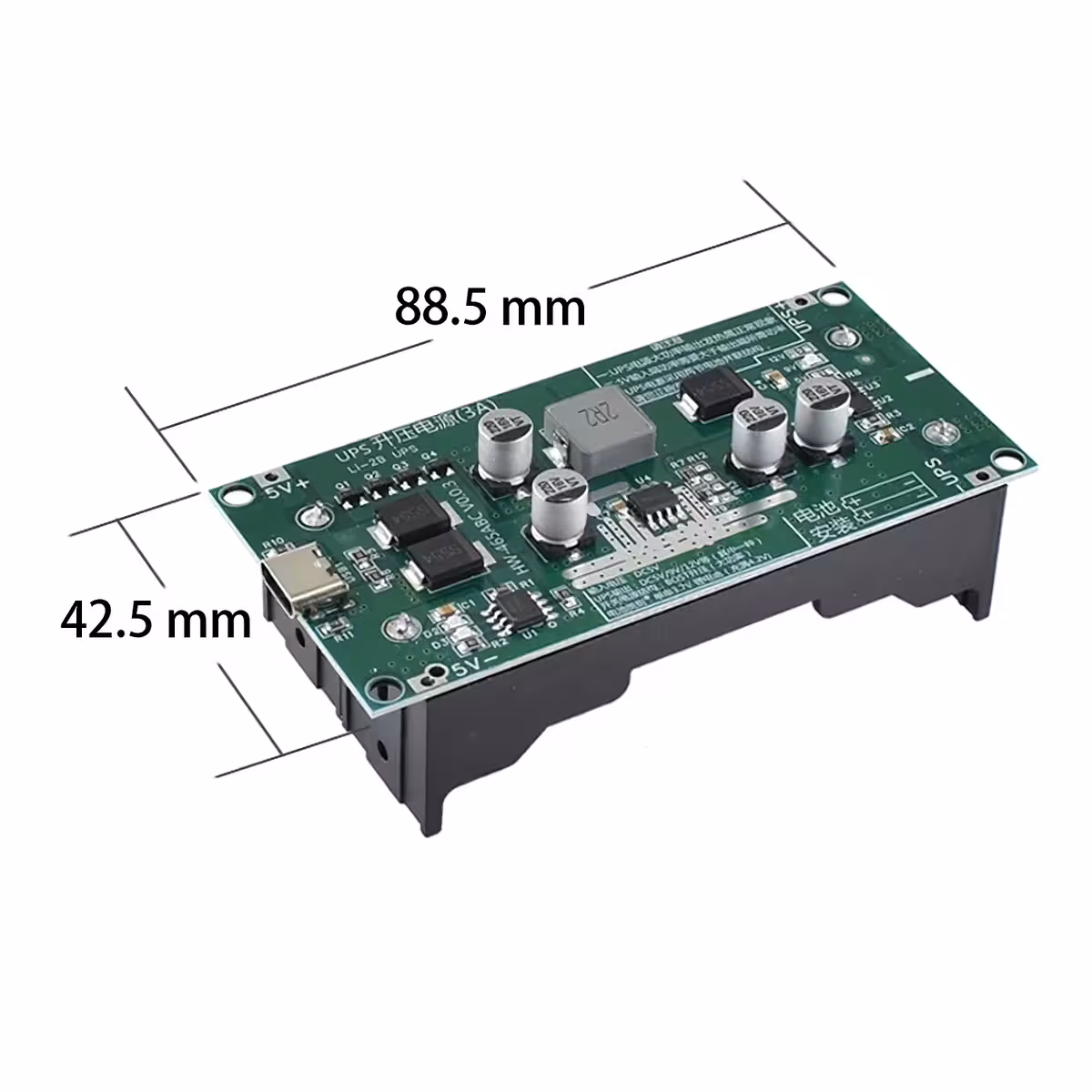

- Compact formaat: 88 × 41 × 22 mm — past in vrijwel elke behuizing, op een DIN-rail of in een DIY-rack.
Details en prestaties
De module fungeert als een naadloze DC-UPS: zolang er externe voeding aanwezig is, wordt het apparaat gevoed en de batterij opgeladen tot 4.2V (de standaardspanning voor 18650 Li-Ion cellen). Bij een stroomstoring schakelt de module direct over op de accu, zonder dat je aangesloten apparatuur hier iets van merkt.

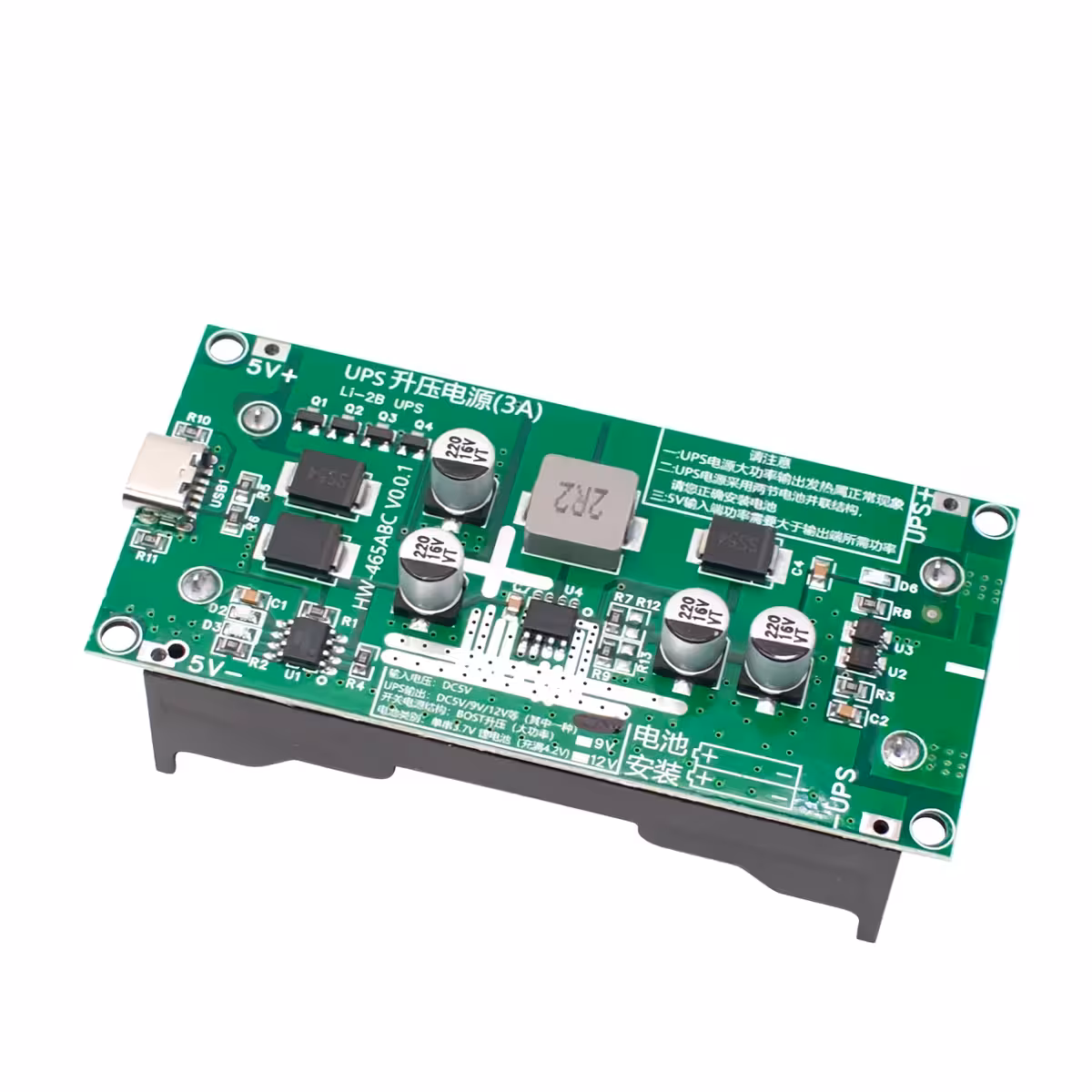

De 5V/3A-versie is geoptimaliseerd voor Raspberry Pi, ESP32, Arduino en andere 5V IoT-toepassingen. De 12V/1.2A-versie is perfect voor routers, IP-camera’s en controllers die een stabiele 12V-spanning vereisen. Beide varianten bieden flexibele aansluitmogelijkheden via de USB-C poort of de soldeerpunten.
Let op: bij belasting dicht bij het maximale vermogen kan de module warm worden; zorg voor voldoende ventilatie in je behuizing.
| Specificatie | UPS Mini 5V | UPS Mini 12V |
|---|---|---|
| Uitgangsspanning | 5V DC | 12V DC |
| Maximale uitgangsstroom | 3A | 1.2A |
| Nominaal vermogen | 15W | 15W |
| Piekvermogen | 20W | 18–20W |
| Booster-efficiëntie | tot 96% | |
| Ingangsvoeding | USB-C / 5V+ 5V- soldeerpunten | |
| Maximale ingangsstroom | 3A | |
| Compatibele batterijen | Li-Ion 18650 – 1 of 2 stuks parallel | |
| Laadspanning batterij | 4.2V | |
| UPS-omschakeling | Direct / Zero delay | |
| Beveiligingen | Kortsluiting, diepontlading, overladen, temperatuur | |

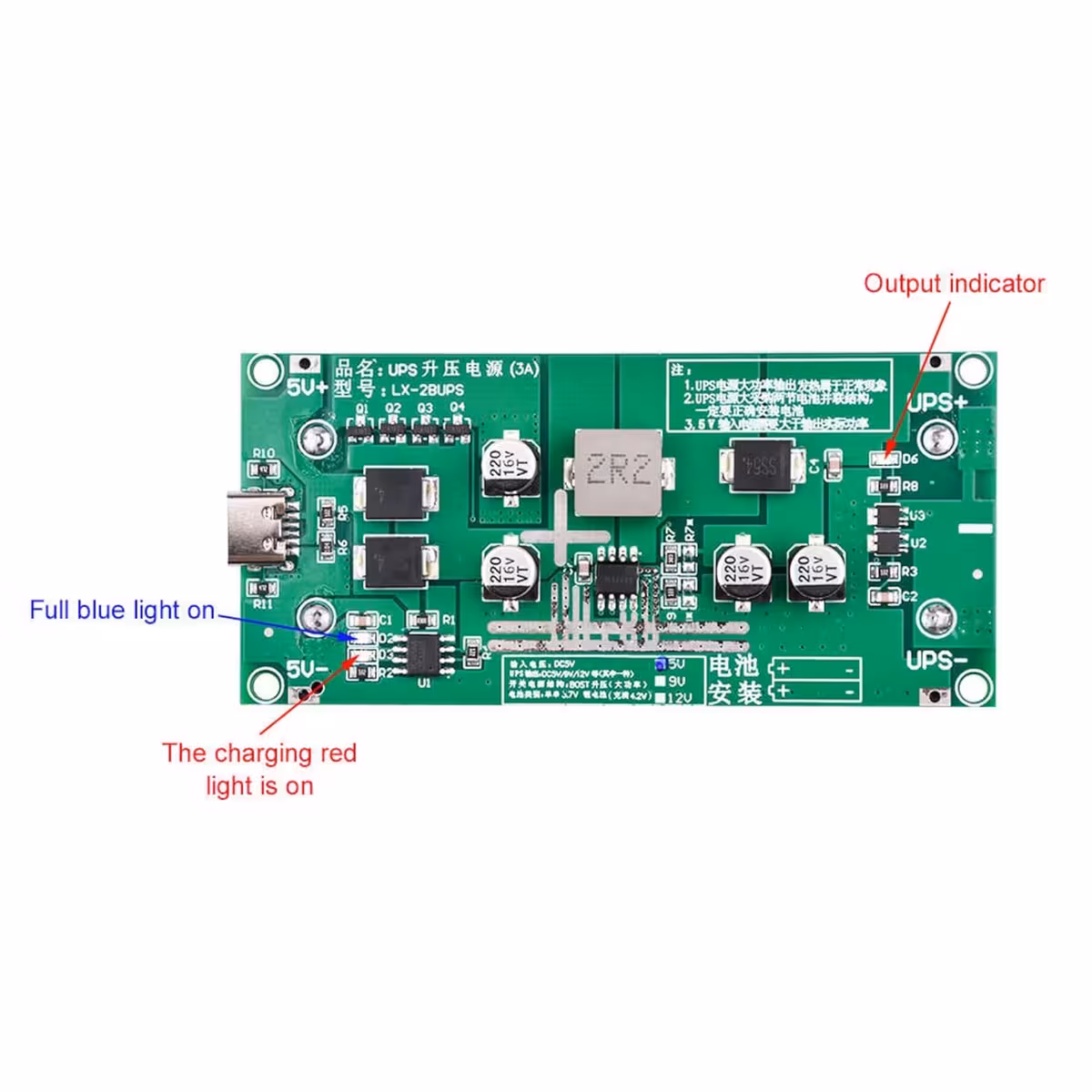

| LED-indicator | Rood = laden / Groen = opgeladen | |
| Eigen verbruik | ≈ 25mA | |
| Afmetingen | 88 × 41 × 22 mm | |
Inhoud van de verpakking
- 1x Mini DC-DC UPS-module (gekozen variant: 5V/3A of 12V/1.2A)
Veelgestelde vragen
Welke versie moet ik kiezen: 5V of 12V?
Gebruik je een Raspberry Pi, Arduino, ESP32 of IoT-module? Kies dan de 5V/3A. Voor routers, IP-camera’s of industriële controllers kies je de 12V/1.2A.
Hoeveel 18650-batterijen heb ik nodig?
De module werkt met 1 of 2 parallelle 18650-cellen. Met twee cellen verdubbel je de autonomie. Batterijen worden niet meegeleverd en dienen apart te worden aangeschaft.
Start mijn apparatuur opnieuw op bij stroomuitval?
Nee. De omschakeling is zero delay; de overgang tussen netstroom en batterij is zo snel dat je apparatuur niet merkt dat de stroombron is gewisseld.
Welke voeding heb ik nodig?
Een 5V-voeding met minimaal 2A via USB-C is vereist. Als je twee batterijen tegelijk oplaadt en een zware belasting gebruikt, raden we een 5V/3A-voeding aan.
Kan ik de module direct op een custom PCB integreren?

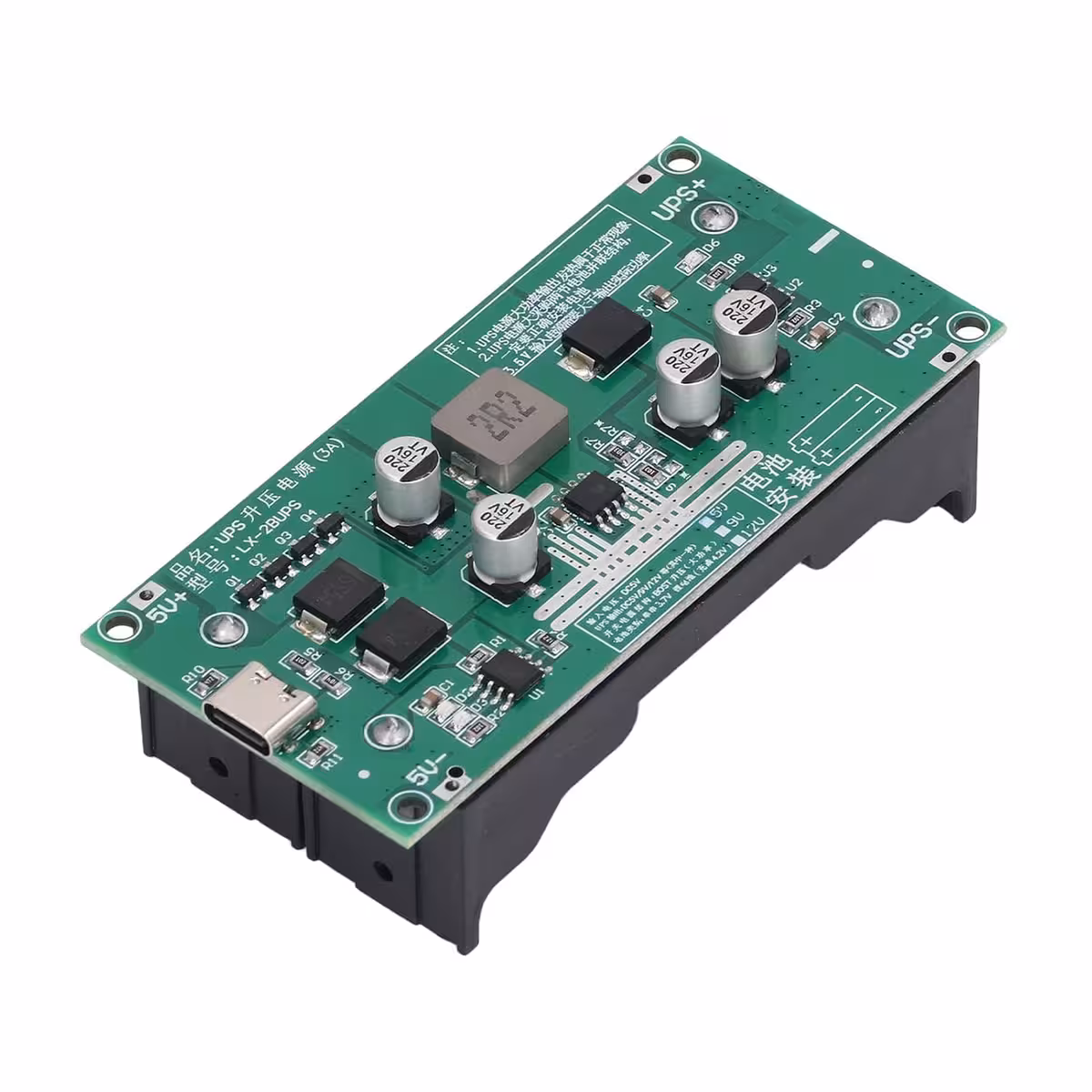

Ja. Naast de USB-C poort beschikt de module over soldeerpunten (5V+ en 5V-) voor directe integratie in je eigen schakelingen.
