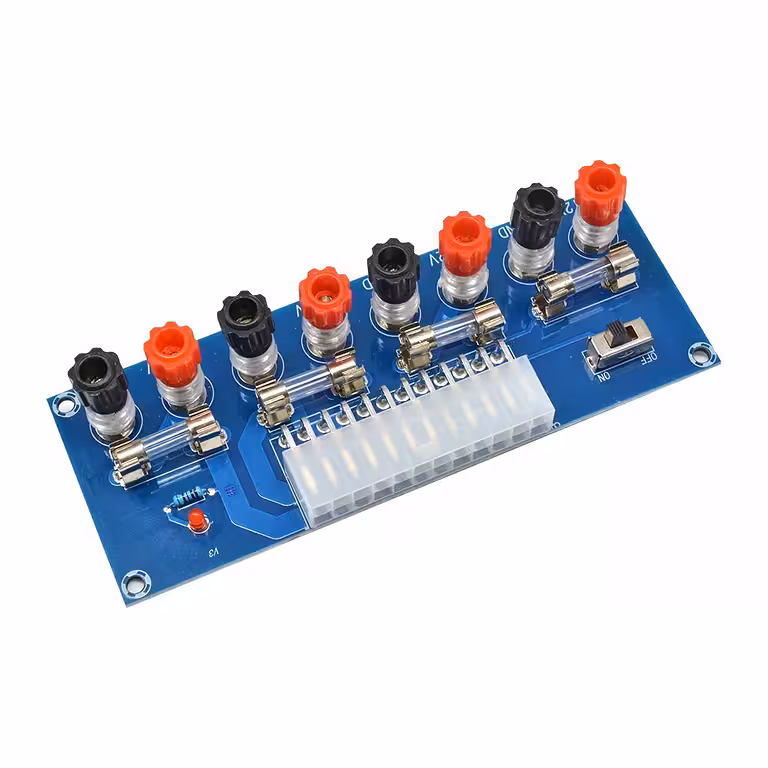

ATX-voedingsadapter – 4 gelijktijdige voltages, individuele beveiliging en eenvoudige bediening
Heb je nog een oude pc-voeding liggen en weet je niet wat je ermee moet? Of ben je op zoek naar een betaalbare labvoeding zonder honderden euro’s uit te geven aan professionele apparatuur? Met deze ATX-adapterplaat tover je jouw voeding binnen enkele minuten om tot een veelzijdige stroombron. Gewoon aansluiten, de schakelaar omzetten en je hebt direct +12V, +5V, +3.3V en -12V tot je beschikking.
Let op: Dit is een passieve adapterplaat; de ATX-voeding zelf wordt niet meegeleverd. De adapter is geschikt voor elke standaard ATX-voeding met een 20- of 24-pins connector.
Waarom kiezen voor dit model? (Belangrijkste voordelen):
- 4 voltages tegelijkertijd — +12V, +5V, +3.3V en -12V direct beschikbaar op aparte aansluitklemmen, zonder ingewikkelde configuratie.
- Vervangbare 5A zekeringen per kanaal — bij kortsluiting blijft de rest van je apparatuur beschermd. De zekeringen zijn standaard verkrijgbaar bij elke elektronicazaak.
- Geïntegreerde ON/OFF schakelaar — schakel je voeding eenvoudig in en uit zonder telkens de stekker uit het stopcontact te hoeven trekken.
- Rode status-LED — zie in één oogopslag of de voeding actief is, zonder dat je een multimeter nodig hebt.
- Universele compatibiliteit — werkt met elke 20- of 24-pins ATX-voeding; geen speciale verloopstekkers nodig.
- Bespaar flink op je budget — hergebruik een bestaande pc-voeding in plaats van een dure nieuwe labvoeding aan te schaffen.
Details en prestaties
Deze adapterplaat is ontworpen voor intensief gebruik op de werkbank. Dankzij de schroefaansluitingen sluit je testdraden snel en veilig aan zonder gedoe met klemmen. De interne bedrading ondersteunt tot 5A per kanaal, wat ruim voldoende is voor Arduino-projecten, Raspberry Pi, ESP32, stappenmotordrivers of ledstrips.
Met een compact formaat van 128 × 48 × 30 mm integreer je de module moeiteloos in je werkruimte of in een zelfgebouwde behuizing. Het ontwerp is overzichtelijk en toegankelijk: alle uitgangen en de schakelaar zijn handig aan de voorzijde geplaatst.
| Kenmerk | Specificatie |
|---|---|
| Connector compatibiliteit | ATX 20-pins / 24-pins |
| Uitgangsspanningen | +12V, +5V, +3.3V, -12V |
| Beveiliging per kanaal | Snelle 5A zekering (vervangbaar) |
| Maximale stroom per kanaal | 5A (begrensd door zekering) |
| Statusindicator | Rode voedings-LED |
| Aan/uit controle | Geïntegreerde ON/OFF schakelaar |
| Afmetingen | 128 × 48 × 30 mm |
| Toepassingen | DIY, elektronicalab, module-testen, werkplaats |
Inhoud van de verpakking
- 1x ATX naar DC gestabiliseerde voedingsadapterplaat
Veelgestelde vragen
Wordt de ATX-voeding meegeleverd?
Nee, de verpakking bevat uitsluitend de adapterplaat. De ATX-voeding moet apart worden aangeschaft of kan worden hergebruikt uit een bestaande desktop-pc.
Welke ATX-voedingen zijn compatibel?
Elke standaard ATX-voeding met een 20- of 24-pins connector werkt direct, inclusief oudere 20-pins modellen.
Hoeveel stroom kan ik per uitgang afnemen?
Elk kanaal is door de zekering begrensd op 5A. De werkelijke stroomsterkte hangt uiteraard ook af van het vermogen van de aangesloten ATX-voeding; de zekering dient hierbij als beveiliging voor de adapterplaat.
Is dit geschikt voor Arduino, Raspberry Pi of ESP32?
Zeker. De +5V en +3.3V uitgangen zijn uitermate geschikt voor deze boards. Je hebt geen extra spanningsregelaars nodig voor standaard toepassingen.
Wat als er een zekering doorbrandt?
De 5A zekeringen zijn standaard onderdelen die je eenvoudig kunt vinden bij elke elektronicazaak of bouwmarkt. Je vervangt ze in een handomdraai.
