LCR-T7 ESR-meter – De automatische tester die elke elektronische component in seconden identificeert
Heb je een onbekende component in handen en weet je niet wat het is? Of wil je snel controleren of een elektrolytische condensator nog goed is? De LCR-T7 doet dit zonder ingewikkelde instellingen of giswerk: aansluiten, op de knop drukken en het resultaat direct aflezen op het heldere TFT-kleurendisplay.
Let op: Sluit NOOIT opgeladen condensatoren aan. Zorg ervoor dat alle componenten volledig ontladen zijn voordat je ze test om schade aan het apparaat te voorkomen. Laad de accu op zodra de spanning onder de 3V zakt.
Waarom kiezen voor de LCR-T7? (Belangrijkste voordelen):
- Automatische detectie zonder instellingen — plaats de component in een van de 3 klemmen en de tester herkent direct het type: transistor, condensator, weerstand, diode of spoel.
- Real-time ESR-meting — de waarde van de equivalente serieweerstand vertelt je direct of een elektrolytische condensator nog functioneel is of aan vervanging toe is, zonder extra apparatuur.
- Brede ondersteuning — geschikt voor NPN/PNP, N/P-kanaal MOSFET, IGBT, JFET, triacs, Zener-diodes tot 30V, condensatoren van 25pF–100mF en weerstanden van 0.01Ω–50MΩ.

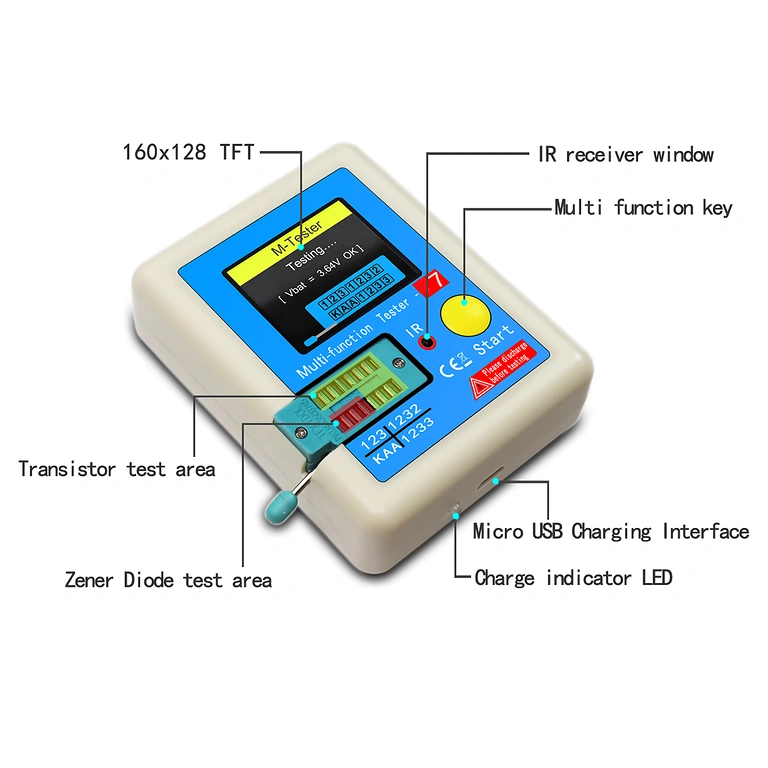

- 160×128 TFT-kleurendisplay — toont het symbool van de component en alle relevante parameters, niet alleen een ruwe waarde.

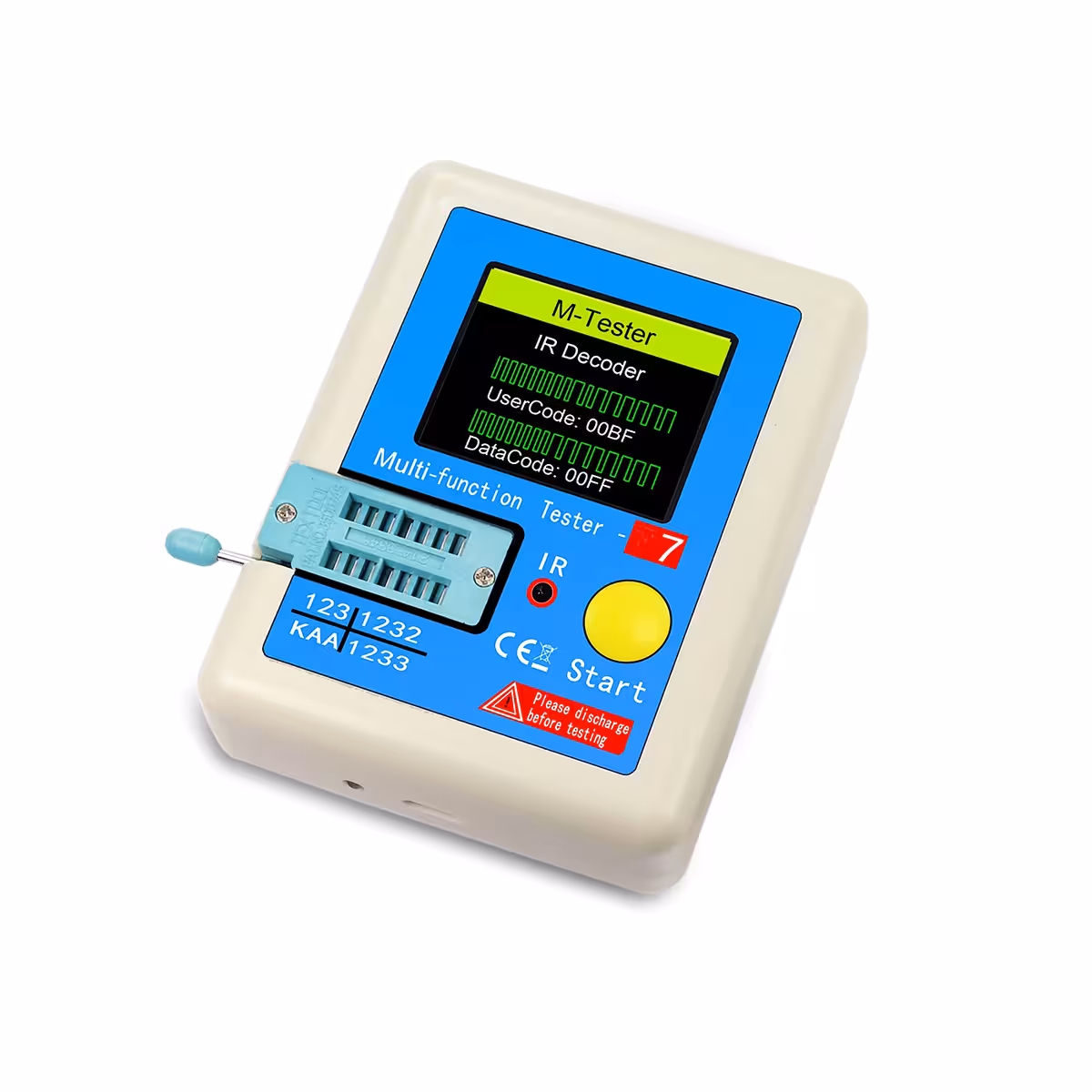

- IR-decodering voor afstandsbedieningen — analyseert infraroodsignalen van tv- en huishoudelijke afstandsbedieningen, ideaal voor reparatiewerkzaamheden.
- Oplaadbaar via micro-USB — je bent niet afhankelijk van AAA-batterijen; laad hem eenvoudig op via een 5V-bron, zoals een USB-poort van je computer.
- Automatische kalibratie bij elke start — zo blijven je metingen altijd nauwkeurig, ongeacht de temperatuur of werkomstandigheden.
- Auto power-off — schakelt zichzelf uit wanneer hij niet wordt gebruikt, zodat de accu langer meegaat.
Details en Prestaties
Bij elke inschakeling voert de LCR-T7 een interne zelfkalibratie uit. Dit betekent dat je het apparaat niet handmatig hoeft af te stellen en dat de resultaten altijd betrouwbaar zijn, ongeacht je werkomgeving. Het meetbereik voor condensatoren loopt van 25pF (kleine keramische condensatoren) tot 100mF (grote elektrolytische condensatoren), waarbij de capaciteit en de ESR-waarde gelijktijdig worden weergegeven. Inductantie wordt gemeten tussen 0.01mH en 20H, wat perfect is voor filterspoelen en kleine transformatoren. De IR-decodeerfunctie maakt de LCR-T7 tot een veelzijdig instrument voor elke elektronicawerkplaats.
| Parameter | Specificatie |
|---|---|
| Model | LCR-T7 |
| Display | TFT-kleurendisplay 160 × 128 pixels |
| Voeding | Oplaadbare Li-Ion accu (micro-USB, 5V) |
| Condensatorbereik | 25pF – 100mF |
| ESR-meting | Ja (weergave naast capaciteit) |
| Weerstandsbereik | 0.01Ω – 50MΩ |
| Inductantiebereik | 0.01mH – 20H |
| Zener-diodes | Doorslagspanning tot 30V |
| Gedetecteerde componenten | NPN/PNP, MOSFET (N/P), IGBT, JFET, triac, diode, Zener-diode, condensator, weerstand, spoel |
| IR-functie | Decodering van infraroodsignalen |
| Zelfkalibratie | Ja, bij elke start |
| Auto power-off | Ja |

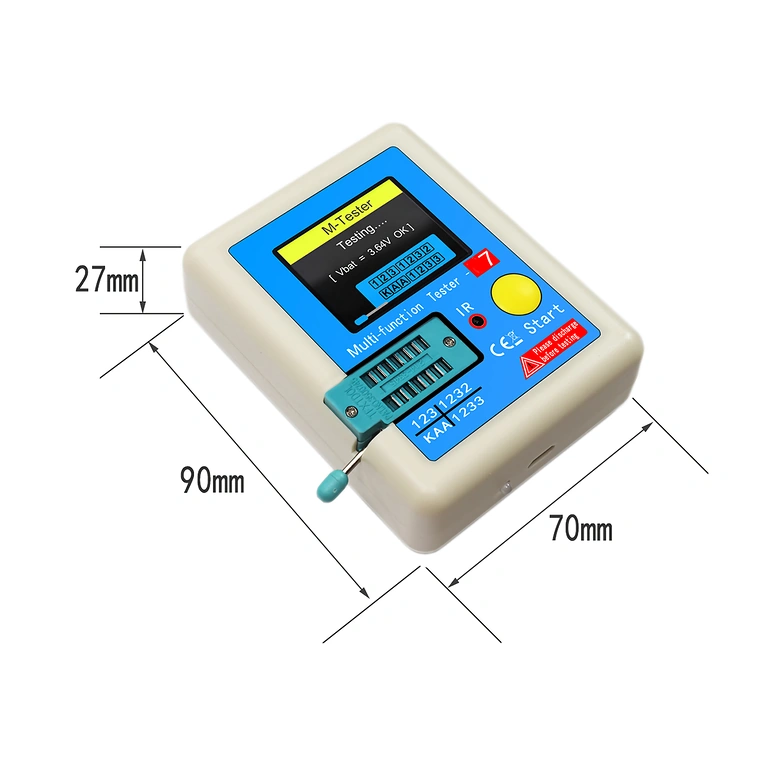

| Afmetingen | 90 × 70 × 27 mm |
| Gewicht | 84 g |

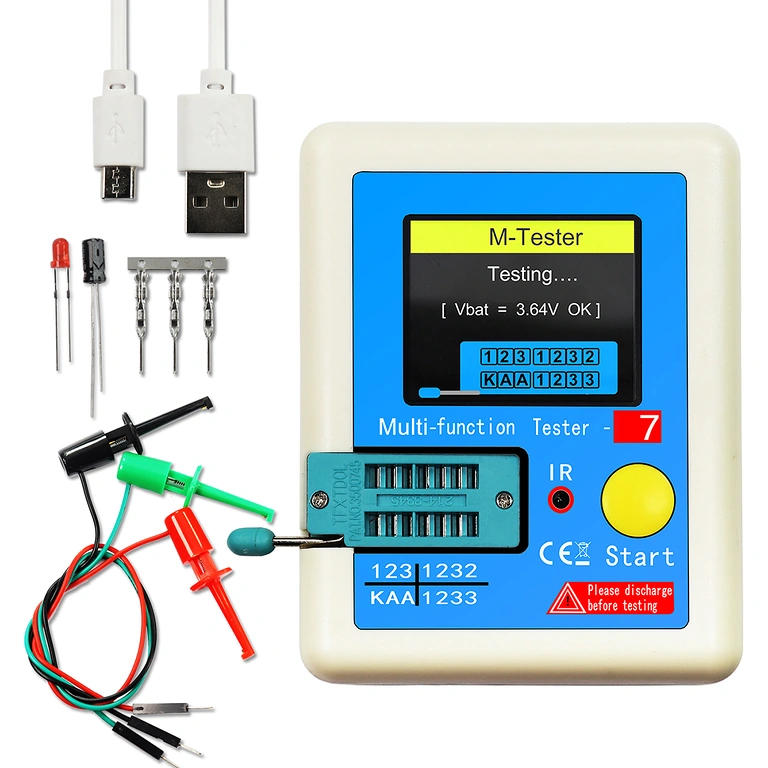

Inhoud van de verpakking
- 1 × LCR-T7 elektronische componententester
- 1 × Set testcomponenten
- 1 × Micro-USB oplaadkabel
- 3 × Testklemmen
Veelgestelde vragen
Kan de LCR-T7 de ESR van elektrolytische condensatoren meten?
Ja. De ESR-waarde wordt gelijktijdig met de capaciteit getoond. Dit is precies wat je nodig hebt om te bepalen of een condensator in een voeding of op een moederbord nog in goede staat verkeert.
Moet ik de component uit het circuit halen voor het testen?
Ja, het wordt sterk aanbevolen om componenten los te koppelen van het circuit. Andere componenten die parallel geschakeld zijn, kunnen de meting beïnvloeden en leiden tot onjuiste resultaten.
Welke soorten transistoren herkent hij automatisch?

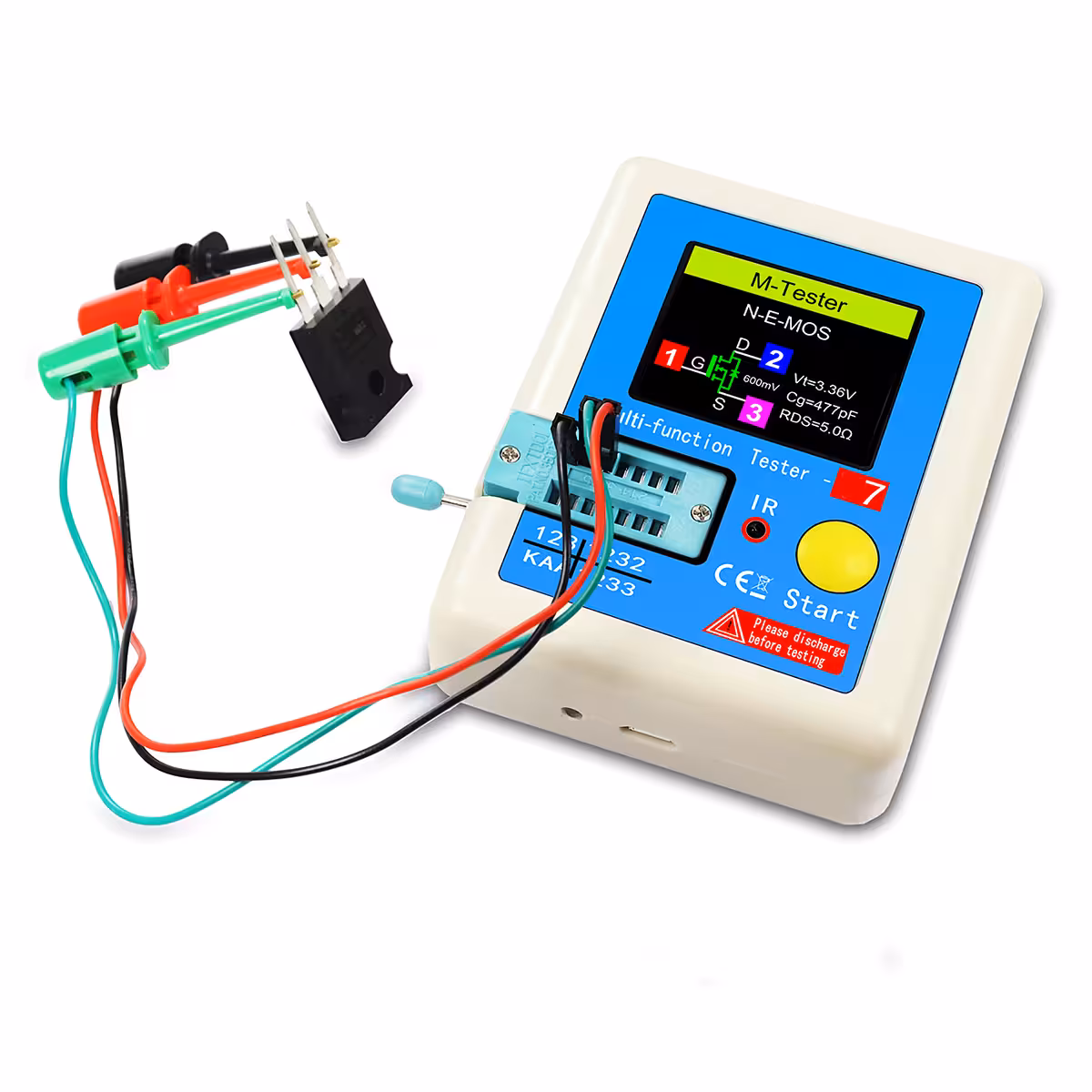

Hij identificeert bipolaire NPN- en PNP-transistoren, N- en P-kanaal MOSFET’s, IGBT’s, JFET’s en triacs. Hij toont daarbij direct de pin-configuratie (basis, collector, emitter of gate, drain, source) en de belangrijkste parameters.
Werkt de IR-functie met elke afstandsbediening?
De tester werkt met standaard IR-protocollen die worden gebruikt in tv- en huishoudelijke afstandsbedieningen. Compatibiliteit kan variëren bij eigenzinnige of minder gangbare protocollen.
