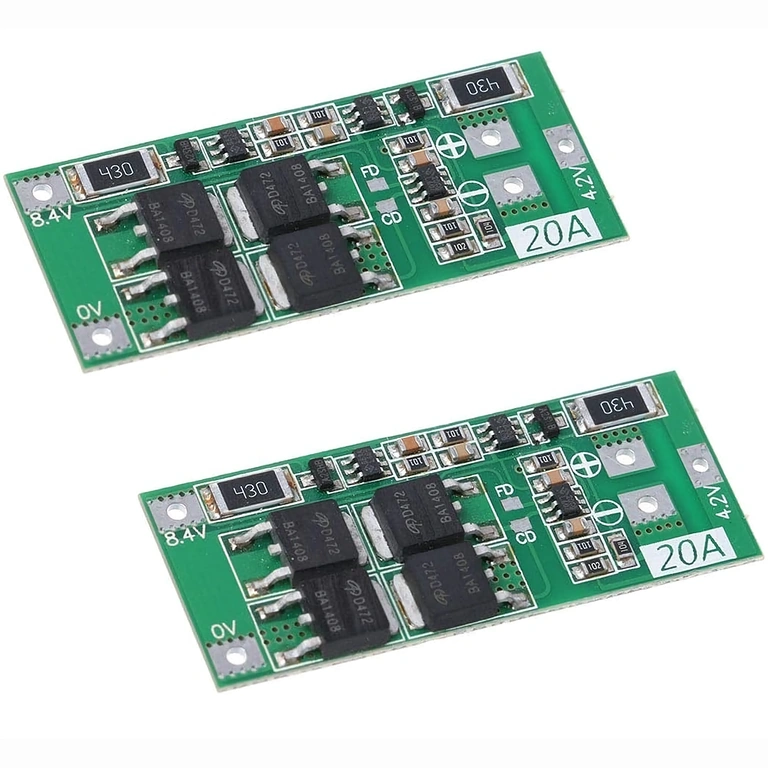

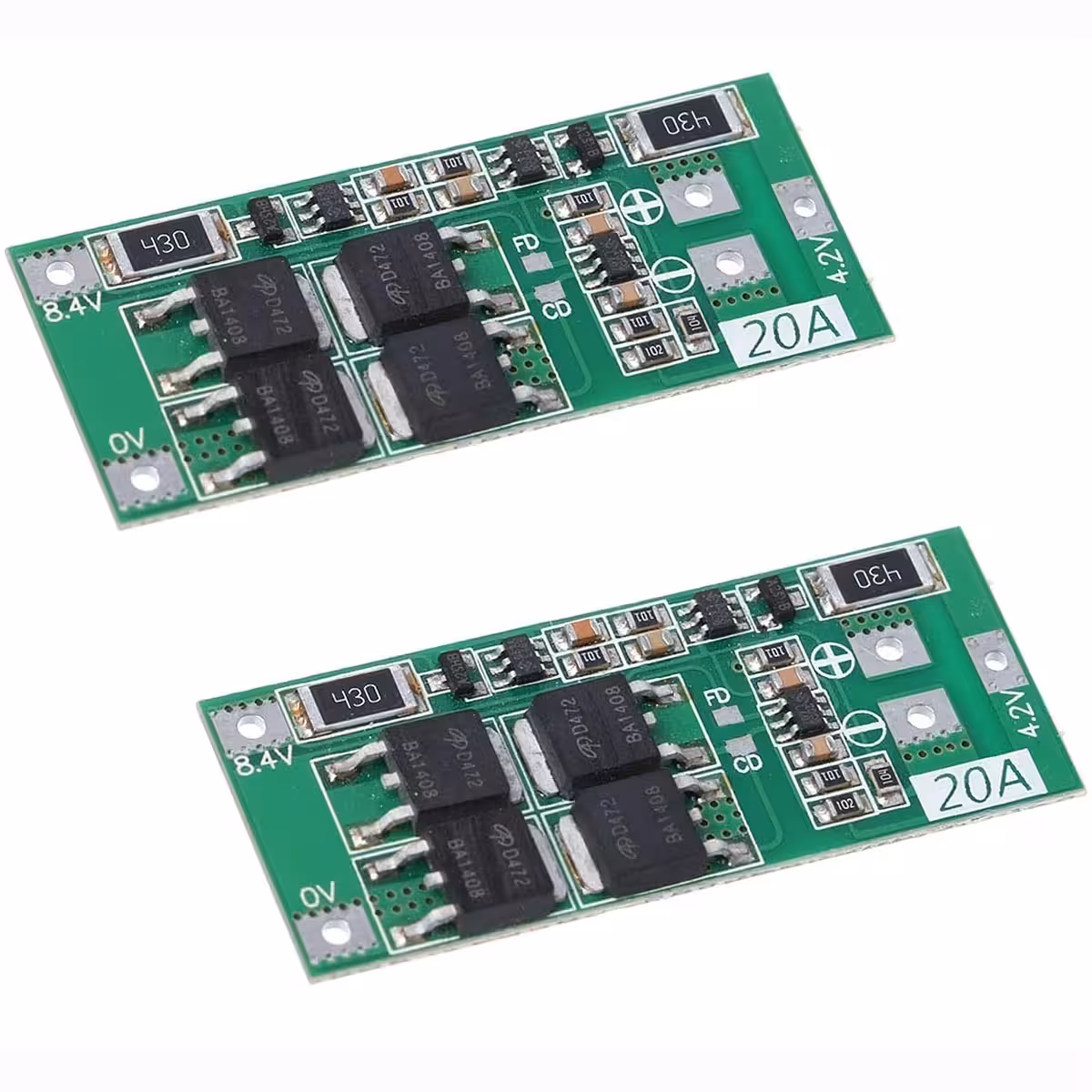

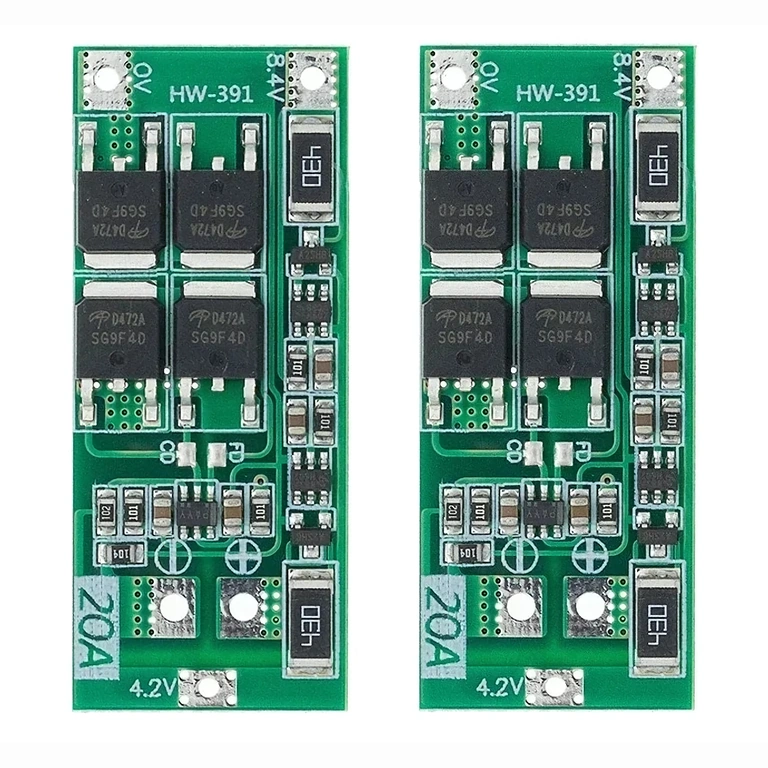

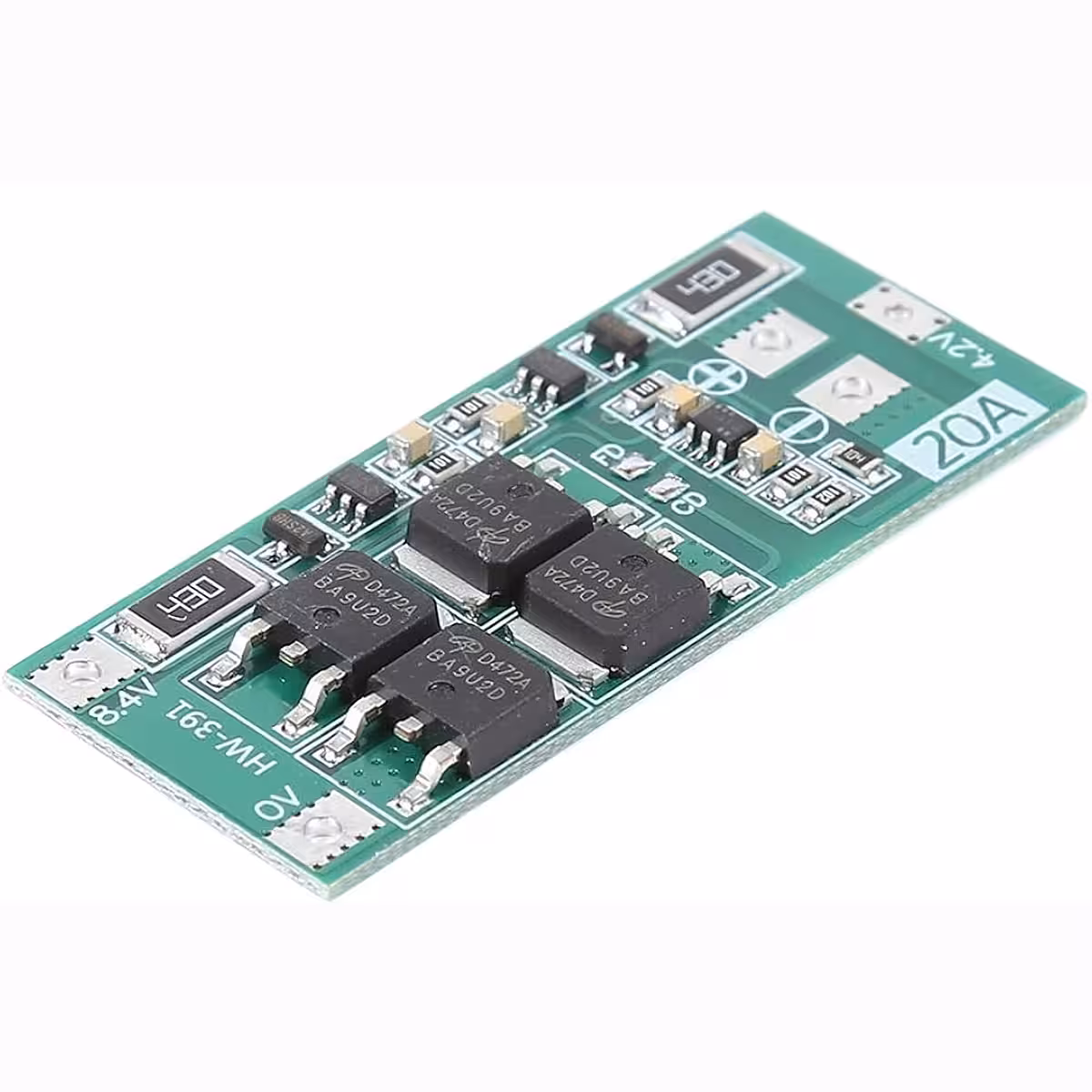

Set van 2x BMS 2S 20A met balancering – Geavanceerde bescherming voor 7.4V Li-ion accupacks
Deze set van 2 stuks 2S 20A BMS-modules biedt een complete oplossing voor het beheer en de beveiliging van Li-ion accupacks met een nominale spanning van 7.4V (8.4V volledig opgeladen). De ingebouwde actieve balancering zorgt ervoor dat de spanning van de cellen tijdens het laden gelijk blijft, wat de levensduur van je accu aanzienlijk verlengt. Dankzij het compacte formaat van slechts 48×20×3.4mm is deze module perfect voor DIY-projecten, draagbaar elektrisch gereedschap en op maat gemaakte power packs.
Let op: Bij de eerste ingebruikname moet het accupack kort worden opgeladen om de BMS-uitgang te activeren. Gebruik geen cellen met sterk uiteenlopende capaciteiten of interne weerstanden.
Waarom kiezen voor dit model? (Belangrijkste voordelen):
- Geïntegreerde actieve balancering: Egaliseert de celspanning tijdens het laden, voorkomt onbalans en verlengt de levensduur van je accupack.
- Volledige beveiliging: Beschermt tegen overladen (>4.3V), diepontlading (<2.3V), overstroom (25A) en kortsluiting met automatische reset binnen ~200ms.
- Brede compatibiliteit: Geschikt voor Li-ion 18650, 26650 en standaard 3.7V/4.2V Li-Po cellen.

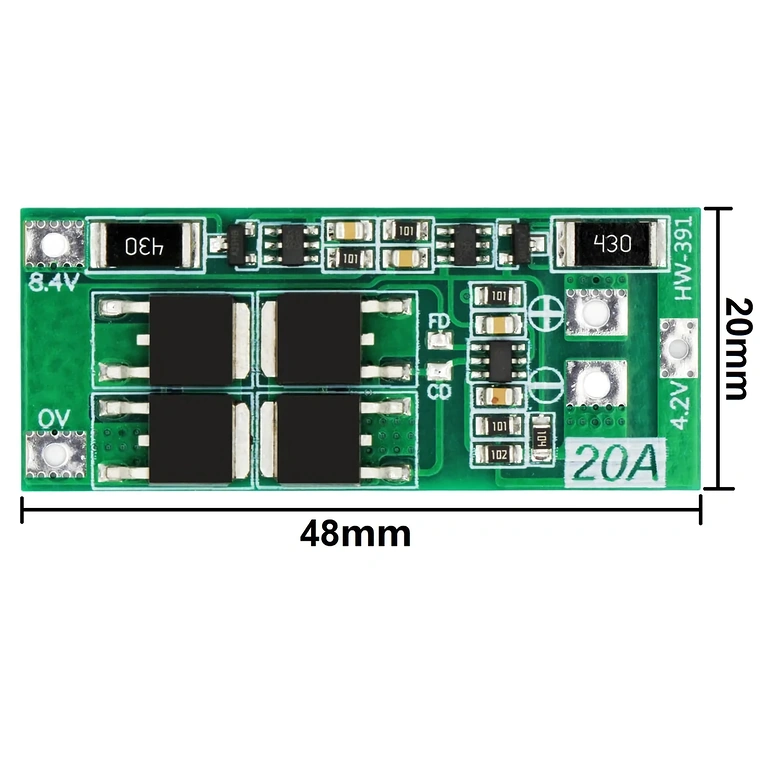

- Compact formaat: Met afmetingen van 48×20×3.4mm eenvoudig te integreren in kleine behuizingen en draagbare apparatuur.
- Voordelige set van 2: Ideaal voor parallelle projecten of als reserveonderdeel.
Details en prestaties

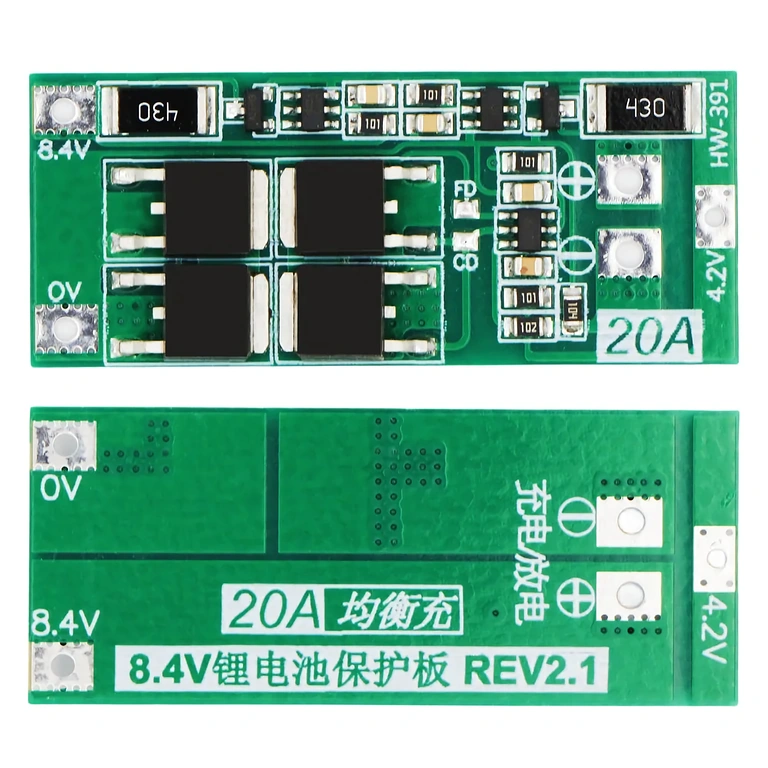

De module is ontworpen voor een continue stroom van 20A (gebruik een koellichaam bij zware belasting) en ondersteunt piekstromen tot 25A. De laadstroom is automatisch begrensd op 10A om de cellen tegen thermische overbelasting te beschermen. De aansluiting is duidelijk gemarkeerd: 0V (minpool cel 1), 4.2V (tussenpunt) en 8.4V (pluspool cel 2). De uitgang bevindt zich op de + en – contactpunten op de module. De weerstand met opschrift ‘430’ kan warm worden tijdens het balanceren; dit is volkomen normaal en duidt op een correcte werking.
| Specificatie | Waarde / Details |
|---|---|
| Type module | BMS 2S met actieve balancering |
| Nominale spanning | 7.4V (2 × 3.7V) |
| Laadspanning | 8.4V – 9.0V |
| Overlaadbeveiliging | > 4.3V per cel |
| Diepontlaadbeveiliging | < 2.3–2.5V per cel |
| Overstroombeveiliging | 25A |
| Aanbevolen continue stroom | 20A (koeling vereist bij hoge belasting) |
| Kortsluitbeveiliging | Ja, automatische reset (~200ms) |
| Begrensde laadstroom | 10A |
| Compatibele cellen | Li-ion 18650, 26650, Li-Po 3.7V/4.2V |
| Afmetingen | 48 × 20 × 3.4 mm |
| Aantal in set | 2 stuks |

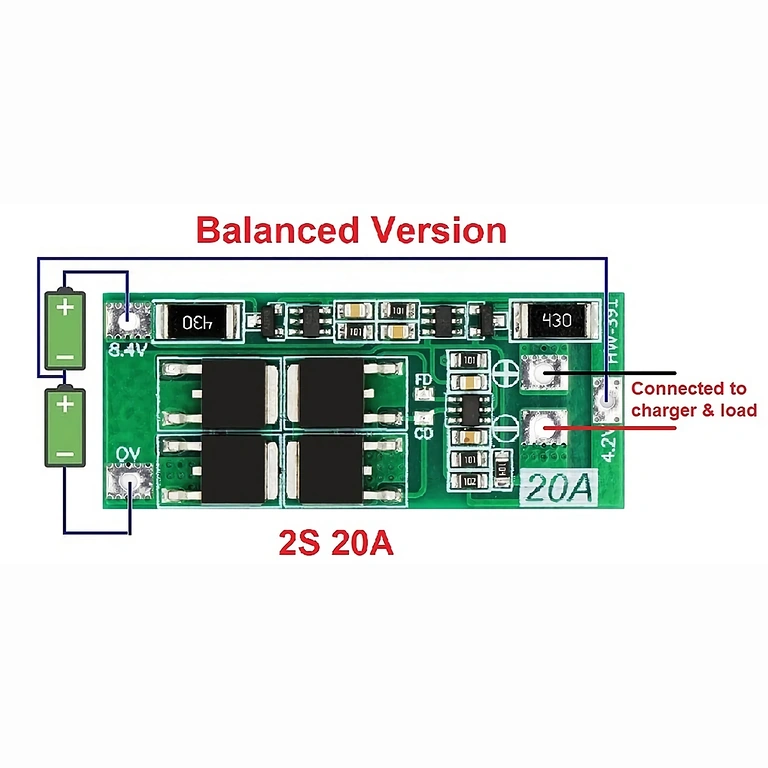

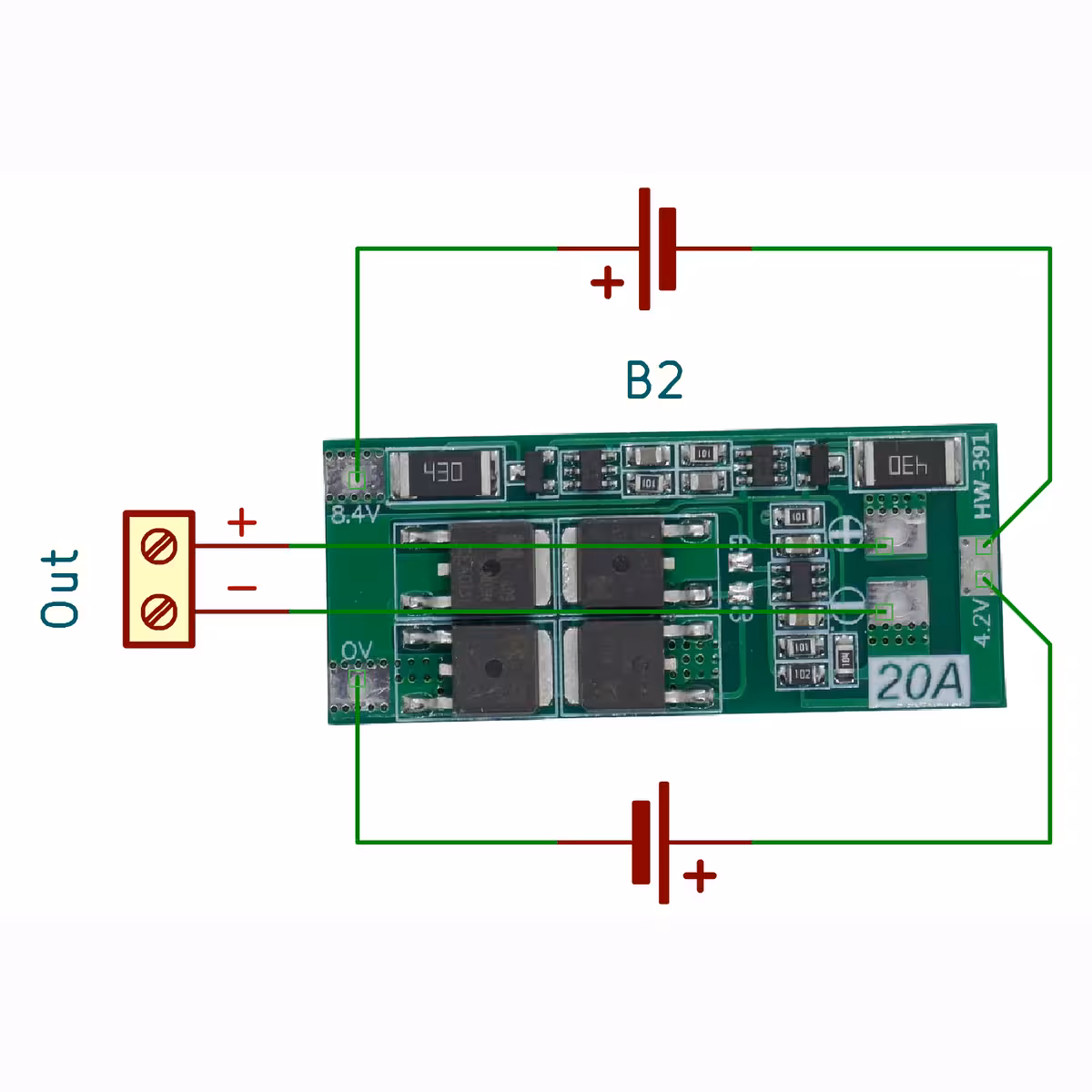

Installatie en gebruik
- Celvoorbereiding: Zorg dat beide Li-ion cellen een vergelijkbare spanning hebben (max. 0.1V verschil) en een vergelijkbare interne weerstand.
- Cel 1 aansluiten: Verbind de minpool met 0V en de pluspool met het 4.2V punt op de module.
- Cel 2 aansluiten: Verbind de minpool met 4.2V (gedeeld met de plus van cel 1) en de pluspool met 8.4V.
- Uitgang identificeren: De + en − contactpunten op de module dienen als uitgang voor de verbruiker en ingang voor de lader.
- BMS activeren: Sluit een geschikte lader (8.4–9.0V) aan op de uitgangspunten om de BMS voor de eerste keer te activeren.
- Testen: Controleer de uitgangsspanning (~8.4V bij volle lading) voordat je de verbruiker aansluit.
- Koeling: Bij toepassingen die de 20A benaderen, is een koellichaam of goede ventilatie noodzakelijk.
Inhoud van de verpakking
- 2 × BMS 2S 20A module met balancering (48 × 20 × 3.4 mm)
- Aansluitschema (digitaal/visueel)
Veelgestelde vragen
Kan ik deze BMS gebruiken met 26650-cellen met hoge capaciteit?
Ja, de module is compatibel met 18650, 26650 en standaard Li-Po cellen, zolang de nominale spanning 3.7V per cel is. De aanbevolen continue stroom blijft 20A, ongeacht de capaciteit.
Waarom wordt de ‘430’ weerstand warm tijdens het laden?
Dit is volkomen normaal. Deze weerstand maakt deel uit van het actieve balanceringscircuit en voert de energie af die nodig is om de spanning tussen de twee cellen gelijk te trekken. Warmteontwikkeling bevestigt dat de balancering actief is.
Welke lader heb ik nodig?
Gebruik een lader met een spanning tussen 8.4V en 9.0V. De BMS begrenst de laadstroom automatisch tot 10A, dus je kunt veilig laders met een hogere stroomsterkte gebruiken.
De uitgang werkt niet bij de eerste aansluiting. Wat nu?
Dit is normaal; de BMS staat in ‘slaapstand’ totdat deze voor het eerst wordt opgeladen. Sluit het accupack aan op een 8.4V lader om de uitgang te activeren. Hierna zal de module bij elk gebruik correct functioneren.
Kan ik meerdere 2S-packs parallel schakelen voor meer capaciteit?
Ja, maar elk pack moet zijn eigen BMS hebben. Zorg er bovendien voor dat alle packs dezelfde spanning hebben voordat je ze parallel schakelt. Parallel schakelen zonder individuele BMS kan leiden tot gevaarlijke stromen tussen de packs.
