XL6009 DC-DC Boost Converter Step-Up – Set van 5 stuks met 4A en 94% efficiëntie voor al je projecten
Heb je een 5V-voeding maar heb je 12V nodig? Of wil je een LED-strip aansturen met een 3,7V-accu? De XL6009 boost step-up converter is precies wat je zoekt. Met deze set van 5 stuks heb je altijd een betrouwbare module bij de hand voor al je elektronica-projecten, zonder dat je voor elk onderdeel opnieuw hoeft te bestellen.
Let op: De uitgangsspanning moet altijd hoger zijn dan de ingangsspanning. Dit is een step-up (boost) converter, geen step-down (buck) converter.
Waarom kiezen voor deze set? (Belangrijkste voordelen):
- Voordelige 5-delige set — Altijd een voorraadje bij de hand voor meerdere projecten of als reserve.
- 4A uitgangsstroom — Biedt 33% meer vermogen dan de klassieke LM2577 (3A), ideaal voor DC-motoren, LED-strips of het opladen van accu’s.
- Tot 94% efficiëntie — Minimaal energieverlies, waardoor de module zelfs bij gemiddelde belasting koel blijft.
- 400KHz schakelfrequentie — Bijna 8 keer hoger dan de LM2577 (~52KHz), wat zorgt voor een lagere rimpelspanning (~50mV) en compactere componenten.
- Nauwkeurige regeling ±0,5% — De uitgangsspanning blijft stabiel, zelfs bij plotselinge variaties in de stroomafname.
- Laag eigen verbruik (18mA) — Zeer efficiënt voor batterijgevoede toepassingen, zonder onnodige ontlading.
- Breed temperatuurbereik -40°C ~ +85°C — Geschikt voor industriële toepassingen, buitengebruik of in afgesloten behuizingen zonder actieve koeling.
Details en Prestaties

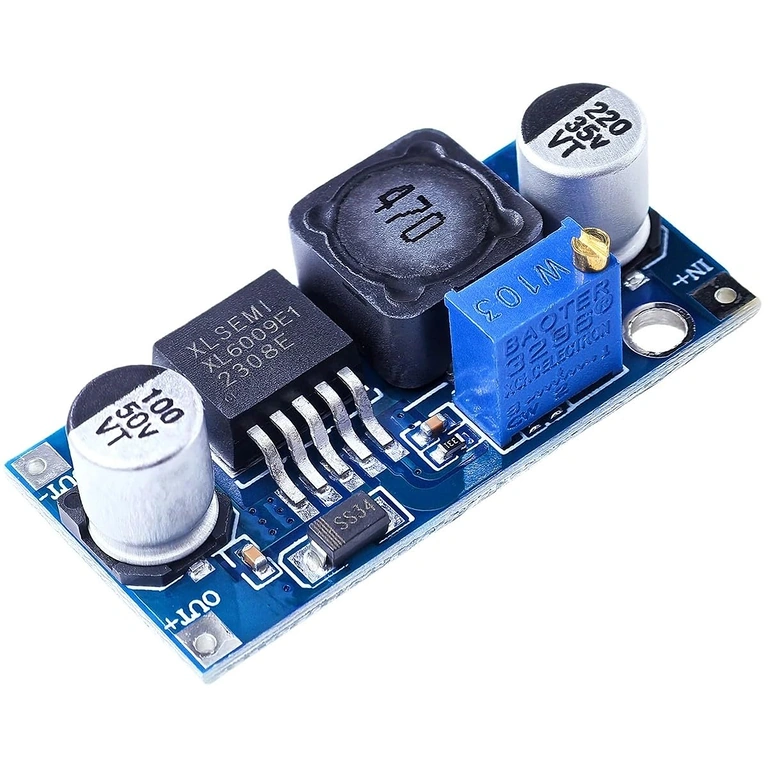

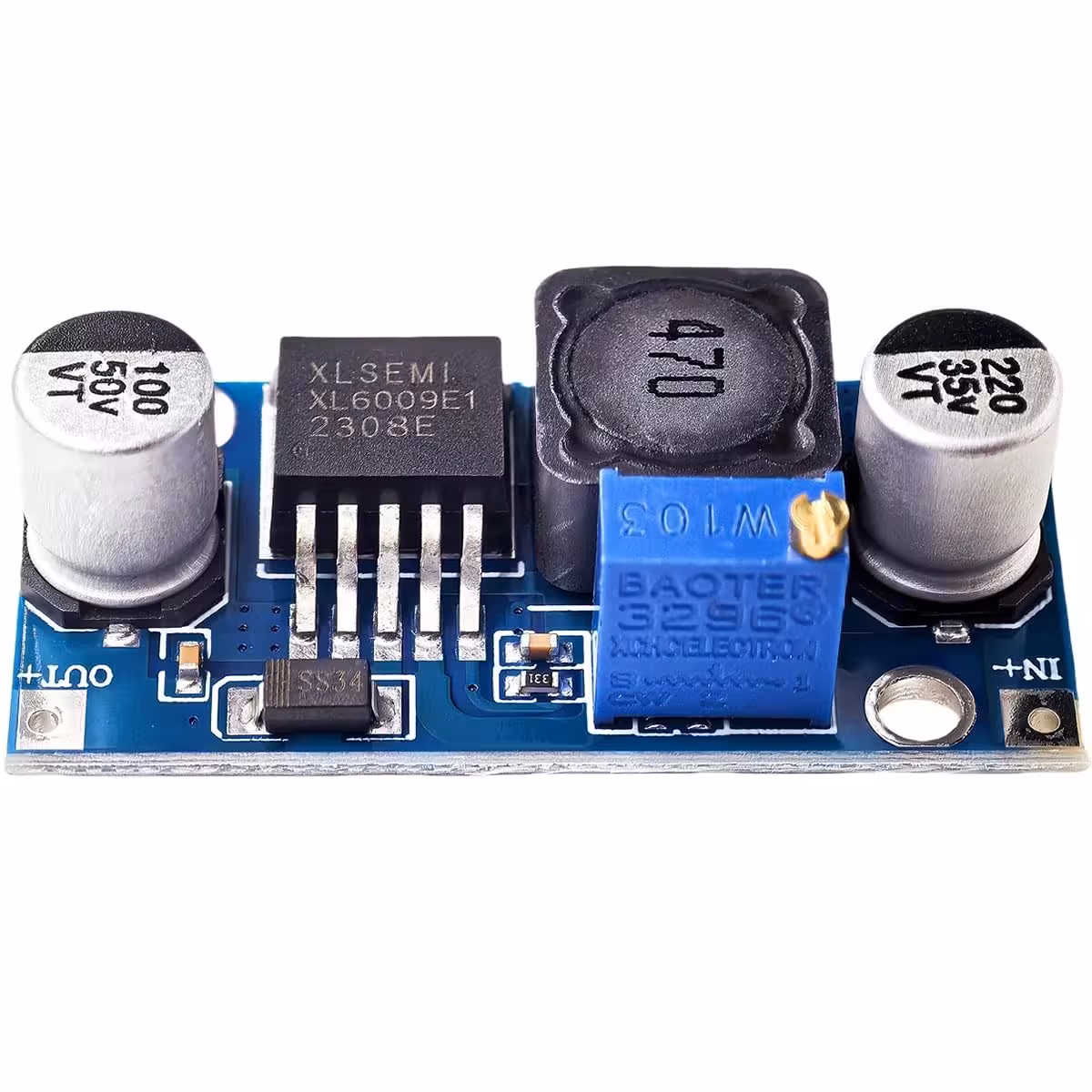

Het hart van deze module is de XL6009 chip, die werkt op een frequentie van 400KHz. Dit zorgt voor een stabiele uitgangsspanning met een rimpel van slechts 50mV, waardoor je in de meeste gevallen geen extra filtering nodig hebt. Je stelt de gewenste spanning eenvoudig in met de geïntegreerde multiturn-potentiometer; even meten met je multimeter en je bent klaar. Een 0,1µF condensator op de uitgang filtert hoogfrequente ruis effectief weg.
| Specificatie | Details |
|---|---|
| Aantal in set | 5 stuks |
| Ingangsspanning | 3V – 32V (aanbevolen 5V – 32V) |
| Uitgangsspanning | 5V – 35V (instelbaar) |
| Maximale uitgangsstroom | 4A |
| Conversie-efficiëntie | tot 94% |
| Schakelfrequentie | 400KHz |
| Spanningsregeling | ±0,5% |
| Belastingsregeling | ±0,5% |
| Rimpelspanning | ≈50mV (afhankelijk van belasting) |
| Eigen verbruik | 18mA (bij 5V in, 8V uit) |
| Ruisfiltering | Geïntegreerde 0,1µF condensator |
| Bedrijfstemperatuur | -40°C ~ +85°C |
| Type converter | DC-DC Step-Up (Boost) |
Gebruiksaanwijzing

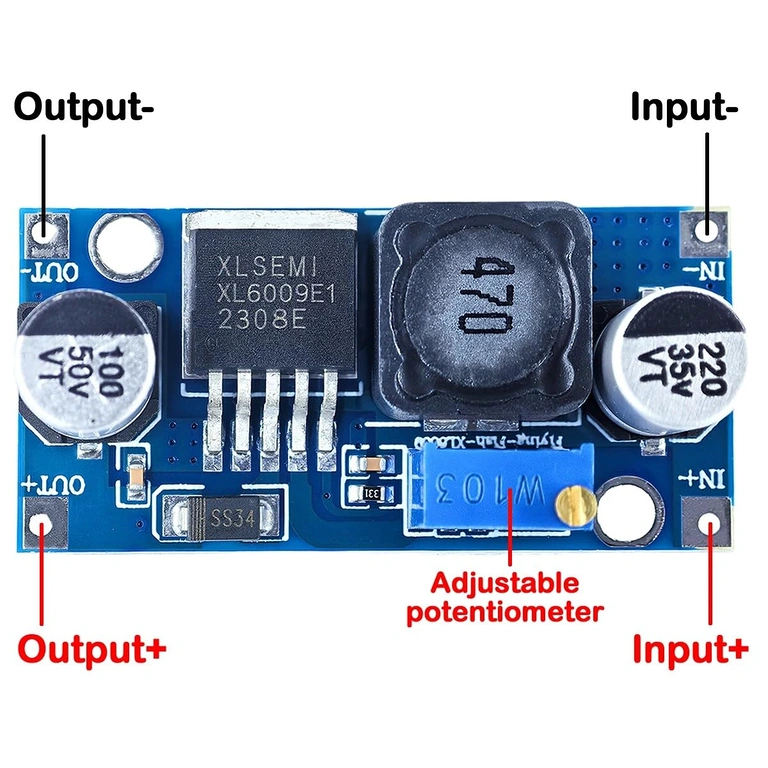

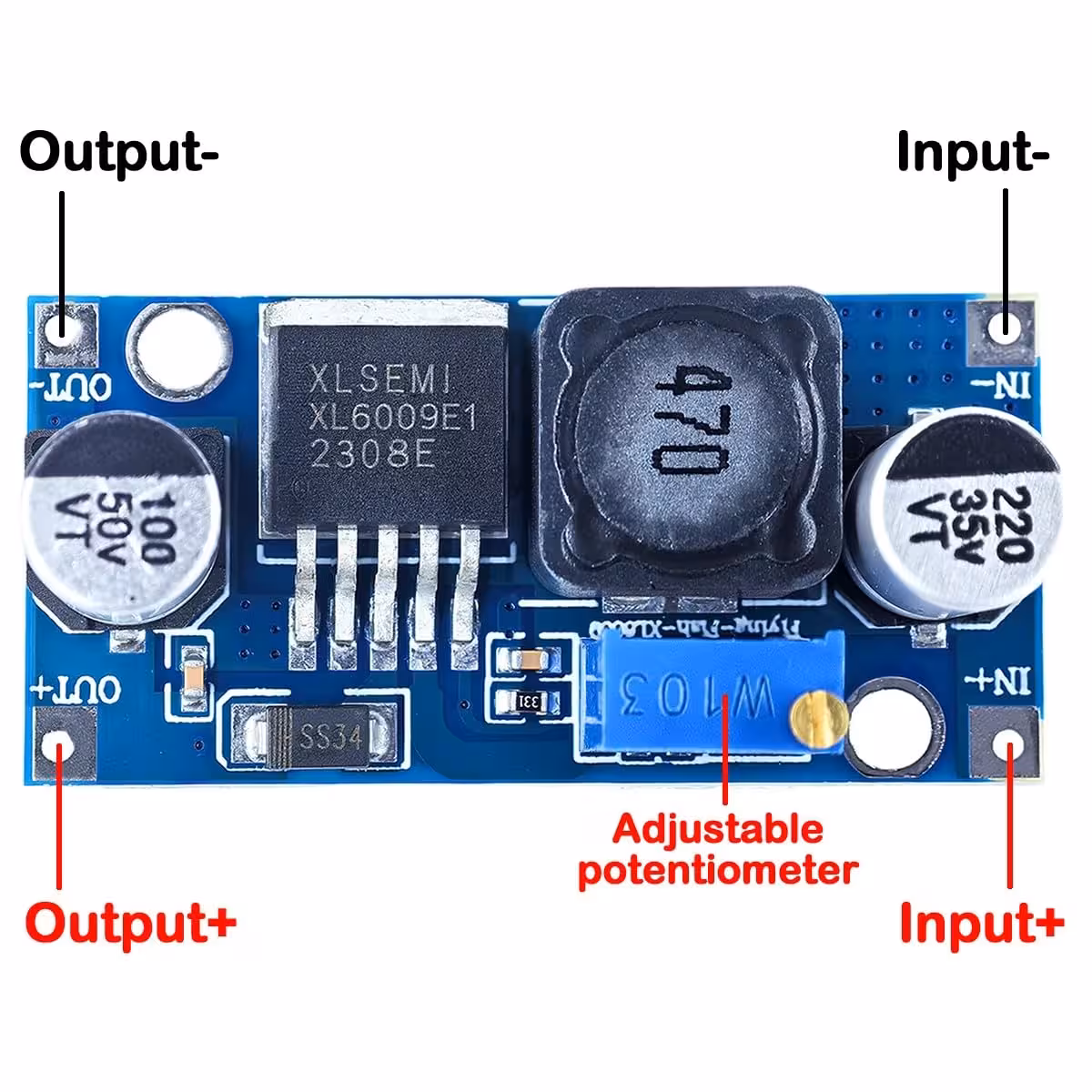

- Sluit de DC-voedingsbron aan op de ingang (IN+ en IN-) van de module.
- Draai de multiturn-potentiometer vóór het aansluiten van de verbruiker volledig tegen de klok in om bij de laagste spanning te beginnen.
- Sluit een multimeter aan op de uitgang (OUT+ en OUT-) om de spanning nauwkeurig te monitoren.
- Draai de potentiometer langzaam met de klok mee totdat de gewenste uitgangsspanning op je multimeter verschijnt.
- Sluit nu je verbruiker aan en controleer of de spanning stabiel blijft.
- Let op: de uitgangsspanning moet minimaal 1V hoger zijn dan de ingangsspanning voor een correcte werking.
- Bij stromen richting de 4A is het raadzaam om een koellichaam te plaatsen of voor voldoende ventilatie te zorgen.
Inhoud van de verpakking

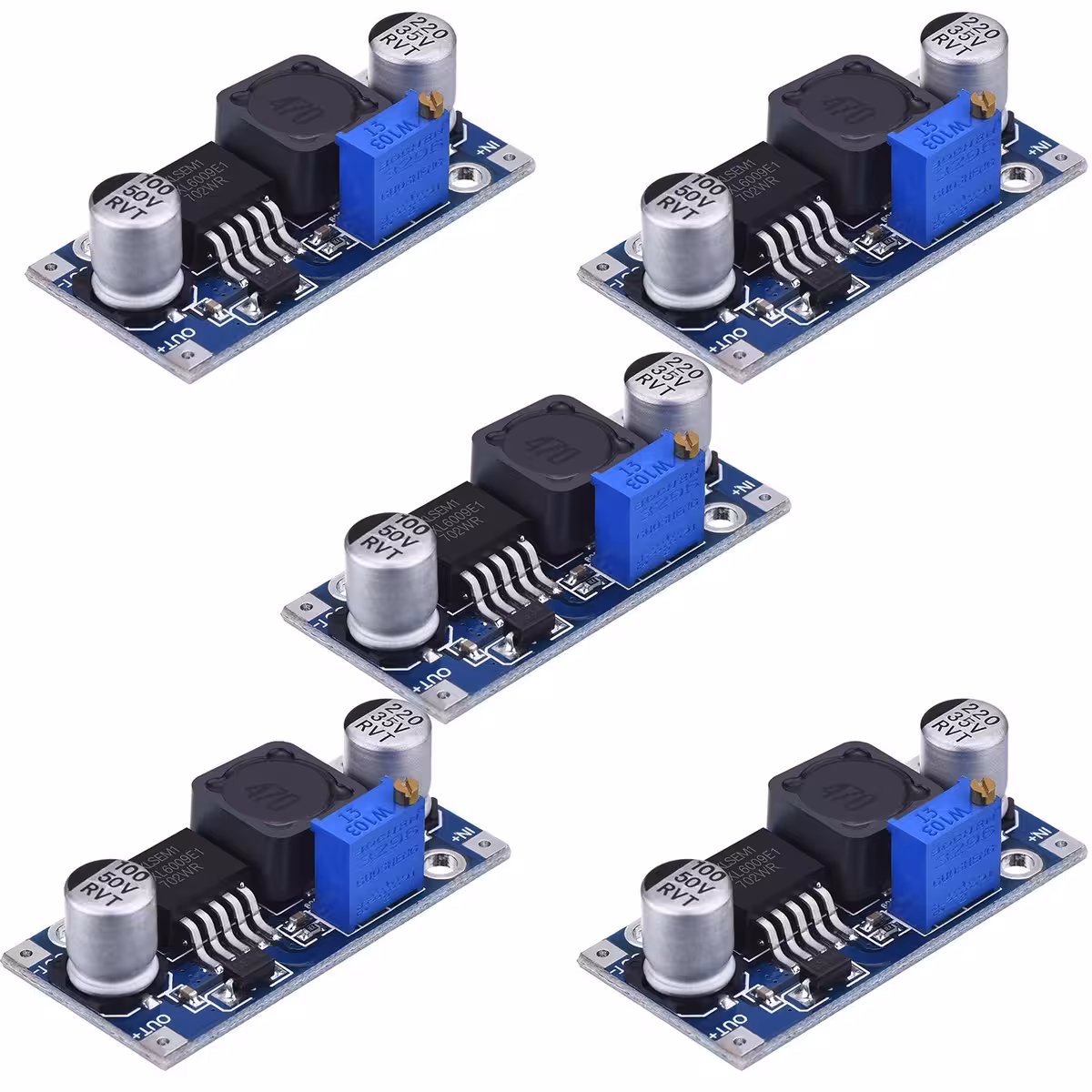

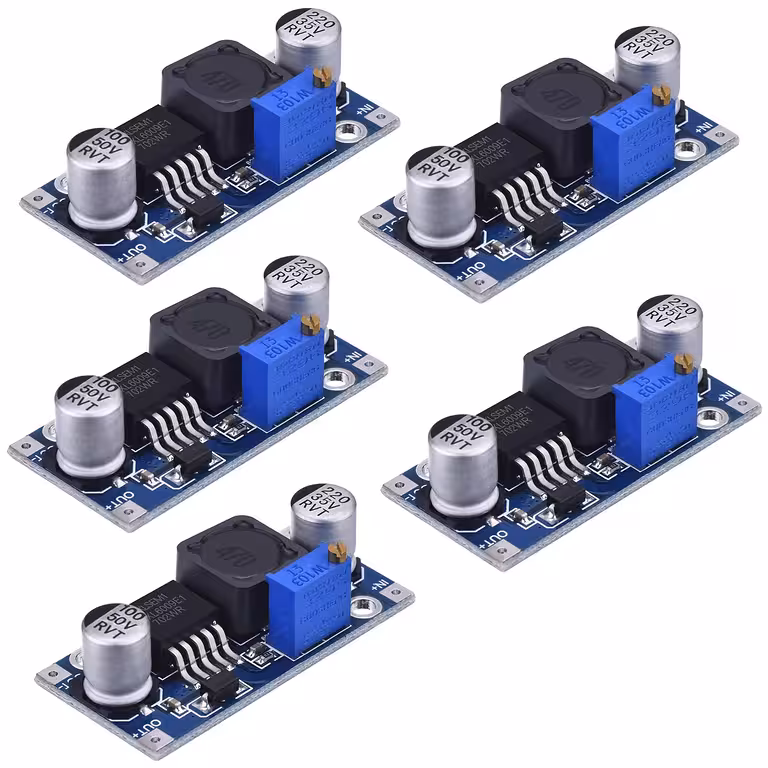

- 5 x XL6009 DC-DC Boost Converter Step-Up module met instelbare potentiometer
Veelgestelde vragen
Kan ik de XL6009 ook gebruiken om de spanning te verlagen (step-down)?
Nee, dit is niet mogelijk. De XL6009 is uitsluitend een boost-converter; de uitgangsspanning moet altijd hoger zijn dan de ingangsspanning. Voor het verlagen van spanning heb je een buck-converter (step-down) nodig.
Wat is het verschil met de bekende LM2577?
De XL6009 levert 4A in plaats van 3A, werkt op een hogere frequentie (400KHz vs ~52KHz) en produceert een aanzienlijk lagere rimpelspanning. Dit resulteert in meer vermogen, een schoner signaal en een hogere efficiëntie in hetzelfde compacte formaat.
Is deze module geschikt voor LED-strips of DC-motoren?
Zeker! Hij is uitstekend geschikt voor LED-strips, kleine DC-motoren, het opladen van Li-Ion accu’s en ontwikkelborden (zoals Arduino, ESP32 of Raspberry Pi), zolang het totale vermogen de 4A niet overschrijdt.
Heb ik extra koeling nodig?
Bij een belasting onder de 2A is koeling meestal niet nodig. Werk je echter dicht bij de limiet van 4A, dan raden we aan een klein koellichaam op de chip te plaatsen of de module in een goed geventileerde ruimte te monteren.
Blijft de uitgangsspanning stabiel bij wisselende belasting?
Ja, dankzij de belastingsregeling van ±0,5% blijft de uitgangsspanning stabiel, zelfs als de stroomvraag plotseling verandert. Dit is cruciaal voor gevoelige elektronica en microcontrollers.
