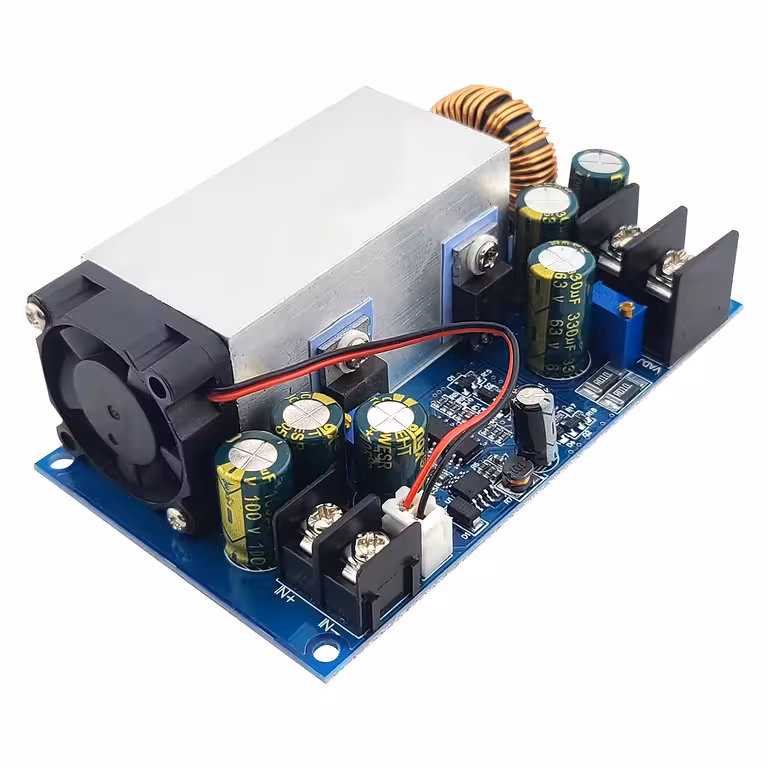

DC-DC Step-Down Converter 600W 25A — Instelbaar 12–75V → 2.5–60V (CC/CV)
Overzicht
De DC-DC Step-Down Converter 600W 25A verlaagt de spanning van 12–75V naar 2,5–60V en maakt zowel spanningsregeling (CV) als stroomregeling (CC) mogelijk. Biedt hoge efficiëntie, stroombeveiliging en is ideaal voor gecontroleerde voeding, batterijoplading (met anti-terugloopdiode), testen en DIY-projecten.
Voordelen
- Nauwkeurige regeling van spanning en stroom.
- Compatibel met voedingen tot 75V.
- Hoge efficiëntie tot 95%.
- Snelle regeling via VIADJ- en IADJ-potentiometers.
Technische specificaties en kernkenmerken
Parameter
Waarde
Maximaal vermogen
600W (500W aanbevolen continu)
Uitgangsstroom
1–25A
Ingangsspanning
12–75V
Uitgangsspanning
2,5–60V (alleen step-down)
Modi
CV (constante spanning) / CC (constante stroom)
Efficiëntie
Tot 95%
Werkfrequentie
80 kHz
Indicator
Blauwe LED (uitgangsspanning)
Kortsluitbeveiliging
Stroombeperking (CC)
Compatibele lasten
Batterijen, kleine motoren, elektronische modules
Waarschuwingen
Geen bescherming tegen omgekeerde polariteit; gebruik anti-terugloopdiode bij inductieve lasten
Instelinstructies
- Gebruik een multimeter voor kalibratie.
- VIADJ: rechtsom = hogere spanning; linksom = lagere spanning.
- IADJ: begin op minimum (10 slagen linksom), verhoog vervolgens tot gewenste stroom.
- Verbind de ingangsgnd niet direct met de uitgangsgnd.
- Module werkt uitsluitend als step-down.
Best practices
- Controleer de polariteit voor aansluiting.
- Gebruik een anti-terugloopdiode bij motoren.
- Zorg voor koeling bij hoge belasting.
Toepassingen
- Batterijen opladen (met anti-terugloopdiode)
- Voeding voor modules, kleine motoren, converters
- Laboratorium en testen
- DIY-projecten en automatisering
Pakketinhoud
- 1 × Step-Down Module 600W 25A
Kan ik de spanning verhogen?
Nee. Het module werkt alleen als step-down; VOUT moet lager zijn dan VIN.
Wat gebeurt er als ik de polariteit omdraai?
Er is geen bescherming. Koppel onmiddellijk los en sluit correct aan.
Is een diode bij motoren nodig?
Ja. Inductieve lasten hebben een anti-terugloopdiode nodig ter bescherming van het module.
Fotogalerij
Overzicht
De DC-DC Step-Down Converter 600W 25A verlaagt de spanning van 12–75V naar 2,5–60V en maakt zowel spanningsregeling (CV) als stroomregeling (CC) mogelijk. Biedt hoge efficiëntie, stroombeveiliging en is ideaal voor gecontroleerde voeding, batterijoplading (met anti-terugloopdiode), testen en DIY-projecten.
Voordelen
- Nauwkeurige regeling van spanning en stroom.
- Compatibel met voedingen tot 75V.
- Hoge efficiëntie tot 95%.
- Snelle regeling via VIADJ- en IADJ-potentiometers.
Technische specificaties en kernkenmerken
| Parameter | Waarde |
|---|---|
| Maximaal vermogen | 600W (500W aanbevolen continu) |
| Uitgangsstroom | 1–25A |
| Ingangsspanning | 12–75V |
| Uitgangsspanning | 2,5–60V (alleen step-down) |
| Modi | CV (constante spanning) / CC (constante stroom) |
| Efficiëntie | Tot 95% |
| Werkfrequentie | 80 kHz |
| Indicator | Blauwe LED (uitgangsspanning) |
| Kortsluitbeveiliging | Stroombeperking (CC) |
| Compatibele lasten | Batterijen, kleine motoren, elektronische modules |
| Waarschuwingen | Geen bescherming tegen omgekeerde polariteit; gebruik anti-terugloopdiode bij inductieve lasten |
Instelinstructies
- Gebruik een multimeter voor kalibratie.
- VIADJ: rechtsom = hogere spanning; linksom = lagere spanning.
- IADJ: begin op minimum (10 slagen linksom), verhoog vervolgens tot gewenste stroom.
- Verbind de ingangsgnd niet direct met de uitgangsgnd.
- Module werkt uitsluitend als step-down.
Best practices
- Controleer de polariteit voor aansluiting.
- Gebruik een anti-terugloopdiode bij motoren.
- Zorg voor koeling bij hoge belasting.
Toepassingen
- Batterijen opladen (met anti-terugloopdiode)
- Voeding voor modules, kleine motoren, converters
- Laboratorium en testen
- DIY-projecten en automatisering
Pakketinhoud
- 1 × Step-Down Module 600W 25A
Kan ik de spanning verhogen?
Nee. Het module werkt alleen als step-down; VOUT moet lager zijn dan VIN.
Wat gebeurt er als ik de polariteit omdraai?
Er is geen bescherming. Koppel onmiddellijk los en sluit correct aan.
Is een diode bij motoren nodig?
Ja. Inductieve lasten hebben een anti-terugloopdiode nodig ter bescherming van het module.
