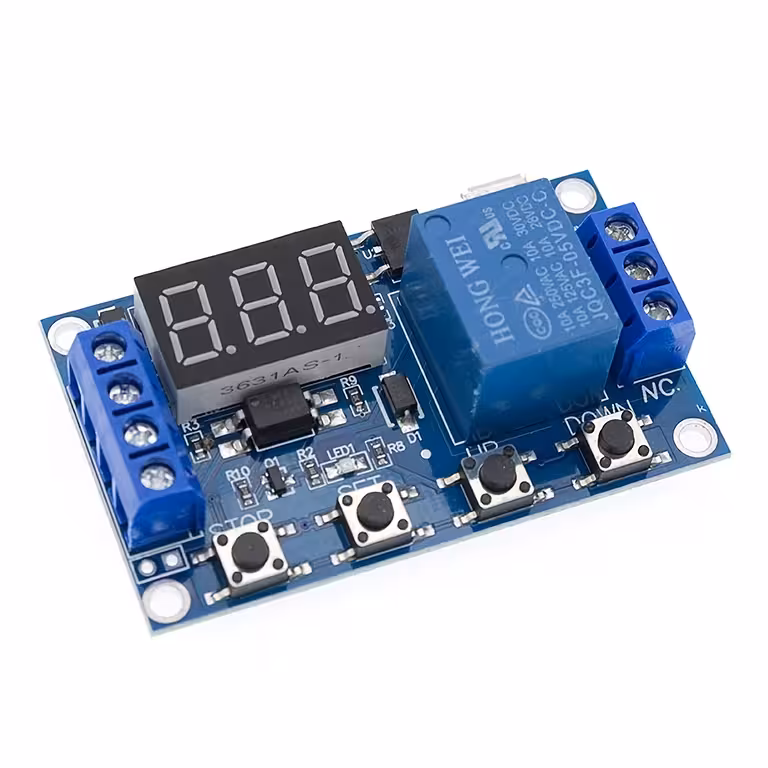

Programmeerbare relais-tijdmodule met display — nauwkeurig schakelen van 0,1 seconde tot 999 minuten
Moet je een pomp precies na 30 seconden inschakelen, een ventilator op vaste intervallen laten draaien of een nauwkeurig tijdsignaal aansturen vanuit een Arduino? Zonder een specifieke timer kom je vaak uit bij onbetrouwbare oplossingen. Deze programmeerbare relais-tijdmodule met display lost dit direct op, met vier configureerbare modi en een instelbaar tijdsbereik van 0,1 seconde tot 999 minuten.
Let op: De relaiscontacten zijn potentiaalvrij en blootgesteld. Bedrading voor 220VAC-spanningen dient uitsluitend door gekwalificeerd personeel te worden uitgevoerd.
Waarom kiezen voor dit model? (Belangrijkste voordelen):
- Optocoupler isolatie — het stuurcircuit en het vermogenscircuit zijn elektrisch volledig gescheiden, wat je Arduino of PLC beschermt tegen spanningspieken van inductieve belastingen.
- 4 werkingsmodi (P1–P4) — van een eenvoudige puls met vaste duur tot repetitieve AAN/UIT-cycli met een instelbaar aantal herhalingen, zonder dat je extra code hoeft te schrijven.
- Instelbare tijdresolutie in drie stappen — schakel tussen 0,1s, 1s en 1min met één druk op de knop, zonder dat je andere instellingen verliest.
- Digitaal display met bidirectionele teller — zie in real-time hoeveel tijd er is verstreken of hoeveel er nog over is, inclusief de statusindicator van het relais.
- Permanent geheugen — alle instellingen blijven bewaard na een stroomonderbreking, ongeacht hoe vaak je het systeem opnieuw opstart.
- Dubbele voeding — sluit hem aan via MicroUSB 5V (direct vanaf een powerbank of lader) of via de 6–30V DC-aansluitingen voor integratie in industriële panelen.
- Compact formaat van 62 × 38 × 17 mm — past in elke DIY-behuizing of schakelkast zonder onnodige ruimte in beslag te nemen.
Details en Prestaties
Het 5A-relais is geschikt voor belastingen tot 30V DC of 220V AC — ruim voldoende voor kleine motoren, pompen, magneetventielen of huishoudelijke apparatuur met een gemiddeld vermogen. De optocoupler-isolatie maakt het verschil in omgevingen met veel elektrische ruis: je microcontroller zal geen enkele spanningspiek voelen die door de geschakelde belasting wordt gegenereerd.
De vier programmeerbare modi (P1–P4) dekken uiteenlopende scenario’s zonder dat er extra externe logica nodig is. De parameter LOP in modus P3 regelt het aantal AAN/UIT-cycli — ingesteld op 0, draait de cyclus oneindig door. De STOP-knop fungeert als een directe noodstop, ongeacht de status van de actieve timer.
| Parameter | Waarde / Detail |
|---|---|
| Voedingsspanning | 5V MicroUSB of 6–30V DC via aansluitblok |
| Triggersignaal | High Level 3–24V DC |
| Type isolatie | Optocoupler |
| Maximaal schakelvermogen | 5A bij 30V DC of 220V AC |
| Instelbaar tijdsbereik | 0,1 s – 999 min |
| Instelbare tijdresolutie | 0,1 s / 1 s / 1 min (via decimale punt) |
| Werkingsmodi | P1 – Puls AAN, P2 – Vertraging dan AAN, P3 – Cyclus AAN/UIT, P4 – Vasthouden dan vertraging |
| Display | Digitaal, oplopend/aflopend tellen + relaisstatusindicator |
| Geheugen | Permanent (behoudt instellingen na stroomuitval) |
| Bedieningsknoppen | SET / UP / DOWN / STOP |
| Afmetingen | 62 × 38 × 17 mm |
Programmering en Gebruik
- Sluit de voeding aan: 5V MicroUSB of 6–30V DC op de aansluitingen van de module. Het display licht direct op om aan te geven dat de module klaar is voor gebruik.
- Houd de SET-knop 2 seconden ingedrukt om het menu voor de werkingsmodi te openen.
- Gebruik de UP– en DOWN-knoppen om tussen de modi P1, P2, P3 en P4 te navigeren. Druk kort op SET om de parameters van de gekozen modus (OP, CL, LOP) te openen.
- Om de tijdresolutie te wijzigen, druk je in het instellingenmenu kort op de STOP-knop — de decimale punt verschuift tussen 0,1s / 1s / 1min. Voorbeeld: de waarde 03.2 staat voor 3,2 seconden.
- Na het invoeren van de gewenste waarden houd je SET 2 seconden ingedrukt om de configuratie op te slaan en terug te keren naar het hoofdscherm. De parameters worden permanent opgeslagen.
- De STOP-knop in het hoofdscherm schakelt het relais direct AAN/UIT en kan op elk moment als noodstop worden gebruikt.
Inhoud van de verpakking
- 1× Programmeerbare relais-tijdmodule met digitaal display
- Aansluitblokken voor voeding en relaisuitgang (voorgemonteerd)
- MicroUSB-poort voor alternatieve 5V-voeding
Veelgestelde vragen
Kan ik de module direct voeden via een powerbank met MicroUSB?
Ja. De MicroUSB-poort werkt op de standaard 5V — elke powerbank of telefoonlader voedt de module zonder problemen. Dit is vooral handig voor draagbare DIY-projecten of snelle tests op je werkbank.
Welke belastingen kan het relais veilig schakelen?
Het relais ondersteunt tot 5A bij 30V DC of 220V AC. Voor motoren of pompen met een hoge inschakelstroom raden wij een externe contactor aan — het relais op de module fungeert dan als stuursignaal en hoeft de zware last niet direct te dragen.
Kan een 3.3V-pin van een ESP32 de module triggeren?
Ja. De trigger-ingang accepteert High Level signalen tussen 3V en 24V DC, dus de digitale pinnen van 3,3V of 5V van een Arduino, ESP32 of Raspberry Pi kunnen de module direct activeren, zonder extra weerstanden of circuits.
Wat gebeurt er met mijn instellingen bij een stroomstoring?
Niets gaat verloren. De module beschikt over een permanent geheugen — de gekozen modus, de OP- en CL-tijden en het aantal LOP-cycli blijven bewaard, ongeacht hoe vaak de stroom uitvalt.
Hoe werkt modus P3 en hoe beperk ik het aantal cycli?
Modus P3 voert een automatische, herhalende AAN/UIT-cyclus uit. De parameter LOP bepaalt het aantal herhalingen — bij de waarde 0 draait de cyclus oneindig door. P3.1 start alleen bij een extern triggersignaal, P3.2 start automatisch bij het inschakelen van de voeding, zonder dat een trigger nodig is.
