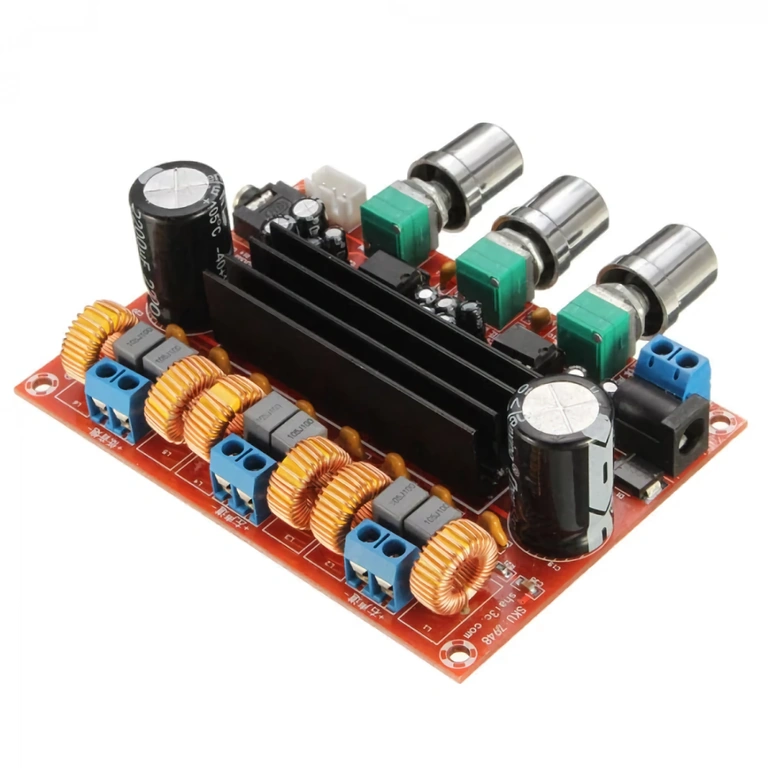

TPA3116D2 2.1 Versterkermodule – 100W diepe bas en kraakhelder stereo geluid in een compact formaat
Ben je op zoek naar een krachtig geluid, een strakke bas en vervormingsvrij stereo-geluid, zonder de hoofdprijs te betalen voor een commerciële versterker? Deze 2.1 versterkermodule met TPA3116D2 chip doet precies dat. Dankzij de dubbele Texas Instruments chips, een speciale subwoofer-architectuur en een hoogwaardige NE5532 voorversterker, haal je professionele prestaties in huis. Dit alles op een compact PCB van slechts 10×9 cm, klaar voor jouw volgende DIY-project.
Let op: Het maximale vermogen wordt behaald bij 24V DC met 4 Ohm luidsprekers. Bij 12V of 8 Ohm luidsprekers zal het effectieve vermogen lager uitvallen. Wij adviseren een gestabiliseerde voeding van minimaal 3A.
Waarom kiezen voor dit model? (Belangrijkste voordelen):
- Twee afzonderlijke TPA3116D2 chips — één voor het stereo L/R-kanaal en één exclusief in BTL-modus (Bridge-Tied Load) voor de subwoofer, voor een optimale signaalscheiding.
- 100W toegewezen aan de subwoofer — echte bridge-configuratie voor een bas die je niet alleen hoort, maar ook voelt.
- NE5532 voorversterker — een dual op-amp met een extreem lage ruisvloer, veelgebruikt in professionele audioapparatuur. Regel bas, midden en hoge tonen direct op de printplaat.
- 100dB SNR en 1.2MHz schakelfrequentie — schakelartefacten liggen ver buiten het hoorbare spectrum; wat je hoort is puur, helder geluid.
- Twee selecteerbare audio-ingangen — sluit bijvoorbeeld je telefoon en pc tegelijk aan en schakel eenvoudig tussen bronnen zonder kabels te wisselen.
- 12–24V DC voeding — werkt perfect op een 12V auto-accu, een netadapter of een Li-Ion accupack.
- Compact formaat (10×9×2.5 cm) — past moeiteloos in elke DIY-behuizing, actieve speaker of in je auto.
Details en Prestaties
De 2.1 architectuur is optimaal uitgevoerd: de eerste TPA3116D2 stuurt de stereo-kanalen aan, terwijl de tweede in BTL-modus (Bridge-Tied Load) werkt. Dit verdubbelt de spanning op de subwoofer-uitgang en levert tot 100W continu vermogen zonder dat er een externe voeding nodig is.
De toonregeling met de NE5532 is geen simpel passief filter, maar een actieve voorversterker met een frequentierespons van 14Hz tot 100kHz. Hierdoor blijven details in het hoog behouden en krijgt de bas de ruimte die hij nodig heeft. De totale harmonische vervorming blijft zelfs bij een hoog volume extreem laag, wat zorgt voor een luisterervaring die niet vermoeiend is voor je oren.
| Parameter | Waarde / Detail |
|---|---|
| Versterkerklasse | Klasse D (Digitaal) |
| Versterkerchips | 2 × TPA3116D2 (Texas Instruments) |
| Voorversterker / Toon | NE5532 (low-noise dual op-amp) |
| Kanaalconfiguratie | 2.1 – Stereo (L/R) + Subwoofer |
| Stereo uitgangsvermogen | 2 × 50W |
| Subwoofer uitgangsvermogen | 100W (BTL-modus) |
| Luidsprekerimpedantie | 4 – 8 Ohm |
| Voedingsspanning | 12V – 24V DC, minimaal 3A |
| Frequentierespons | 14Hz – 100kHz |
| SNR (Signaal-ruisverhouding) | 100dB |
| Schakelfrequentie | 1.2MHz |
| Audio-ingangen | 2 selecteerbare ingangen (jack of aansluitklemmen) |
| Volumeregeling | Potentiometers op PCB |

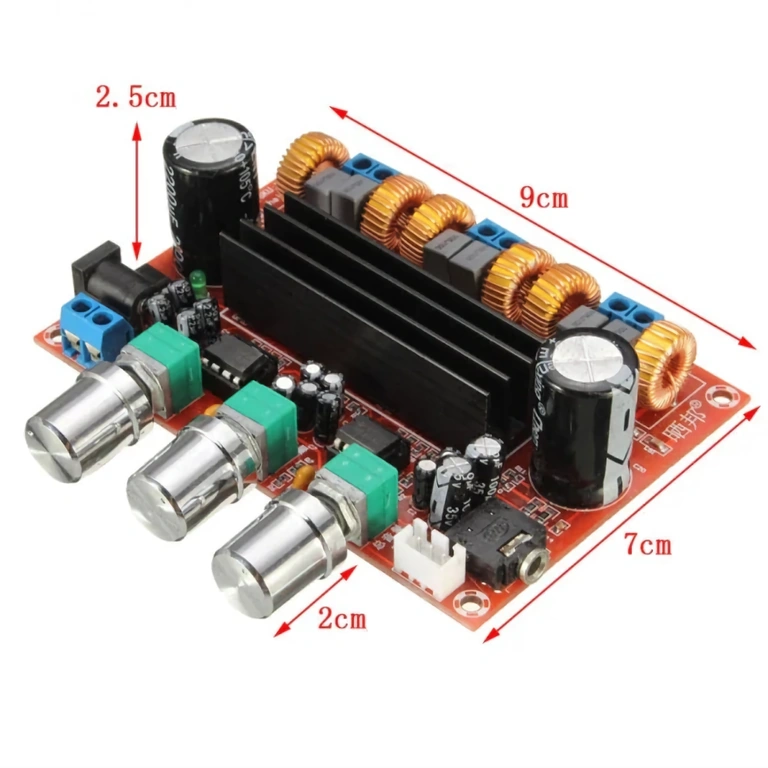

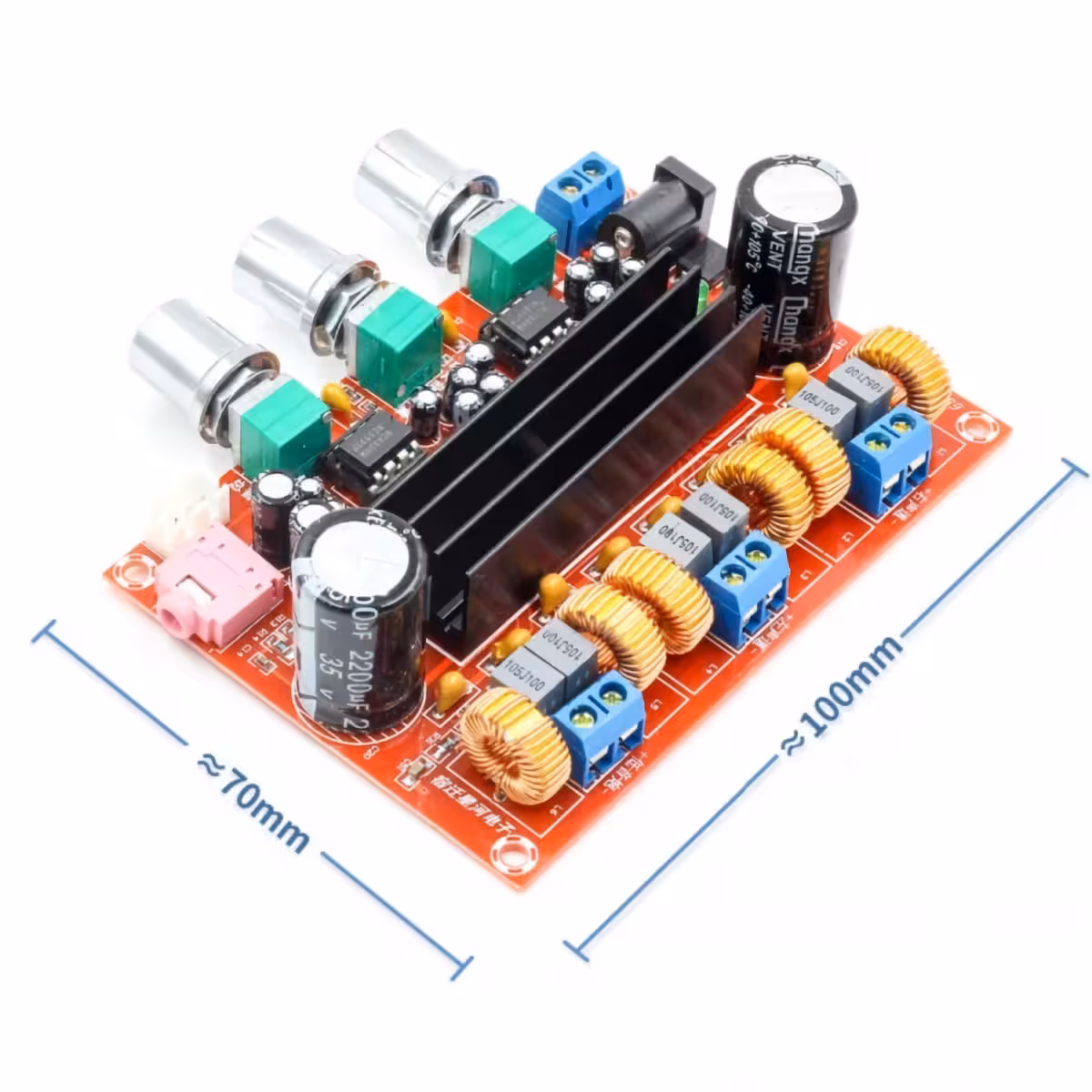

| Afmetingen | 10 × 9 × 2.5 cm |
Gebruiksaanwijzing

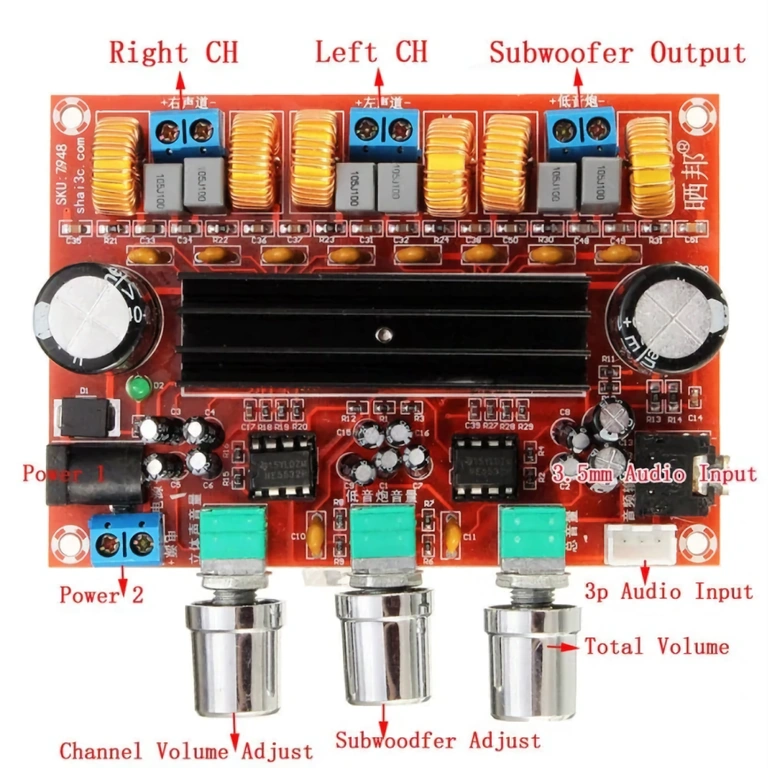

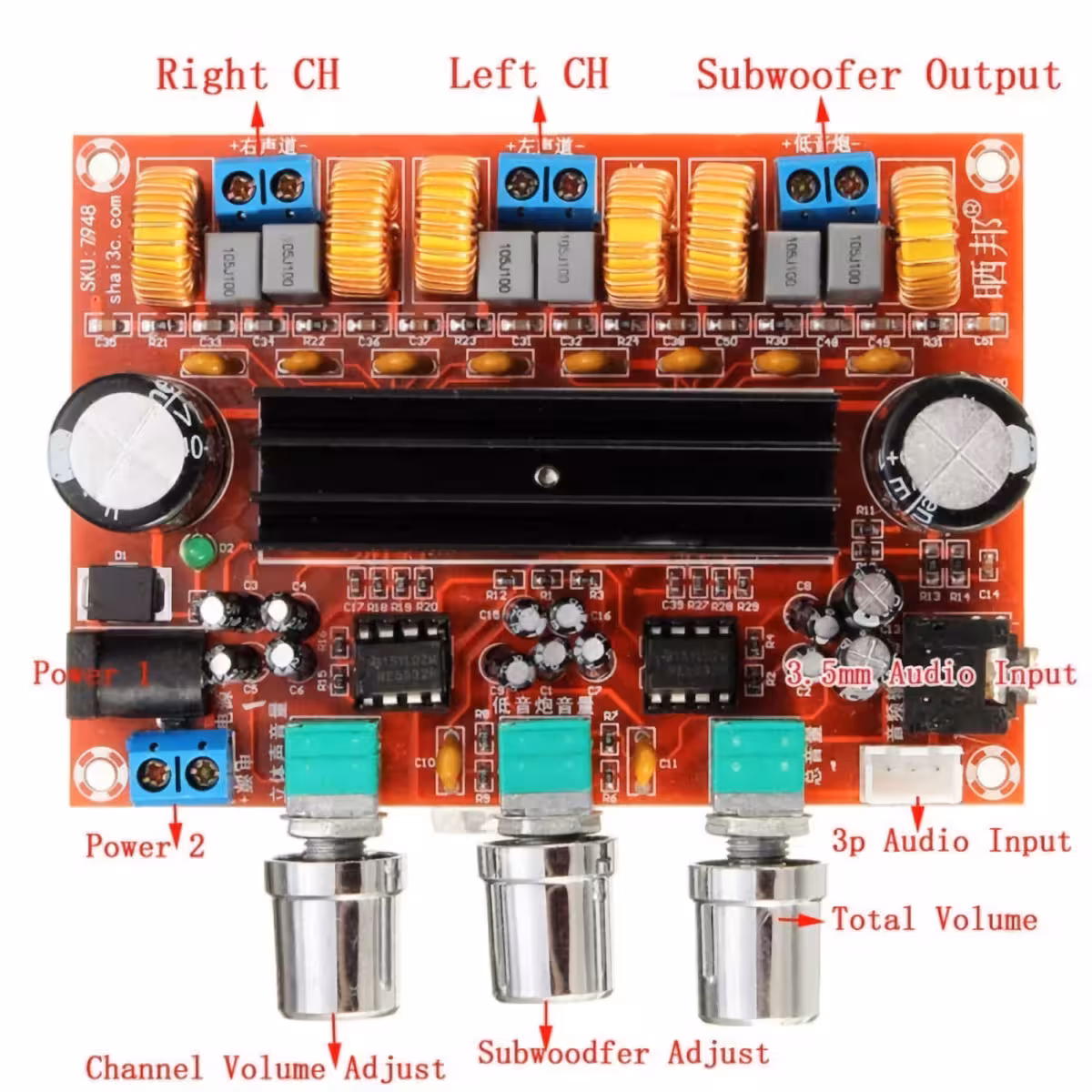

- Voeding: Sluit een gestabiliseerde DC-voeding aan tussen 12V en 24V (minimaal 3A) en let goed op de polariteit (+ en –) zoals aangegeven op het PCB. Gebruik voor het maximale vermogen een 24V / 5A voeding.
- Luidsprekers aansluiten: Verbind de stereo-speakers (4–8Ω) met de L+/L– en R+/R– klemmen. Sluit de subwoofer (4–8Ω, minimaal 80W RMS) aan op de SUB-klemmen.
- Audio-ingang selecteren: Verbind je audiobron met een van de twee ingangen en activeer de gewenste ingang via de schakelaar of jumper op de printplaat.
- Volume en toon instellen: Begin met het volume op de laagste stand en draai dit geleidelijk op. Gebruik de potentiometers voor het algemene volume, het sub-niveau, de bas en de treble naar eigen smaak.
- Ventilatie: Zorg voor voldoende luchtcirculatie rondom de module. Bij gebruik op 24V of tijdens langdurig gebruik op hoog volume raden wij aan een kleine heatsink op de TPA3116D2 chips te plaatsen voor een langere levensduur.
Inhoud van de verpakking

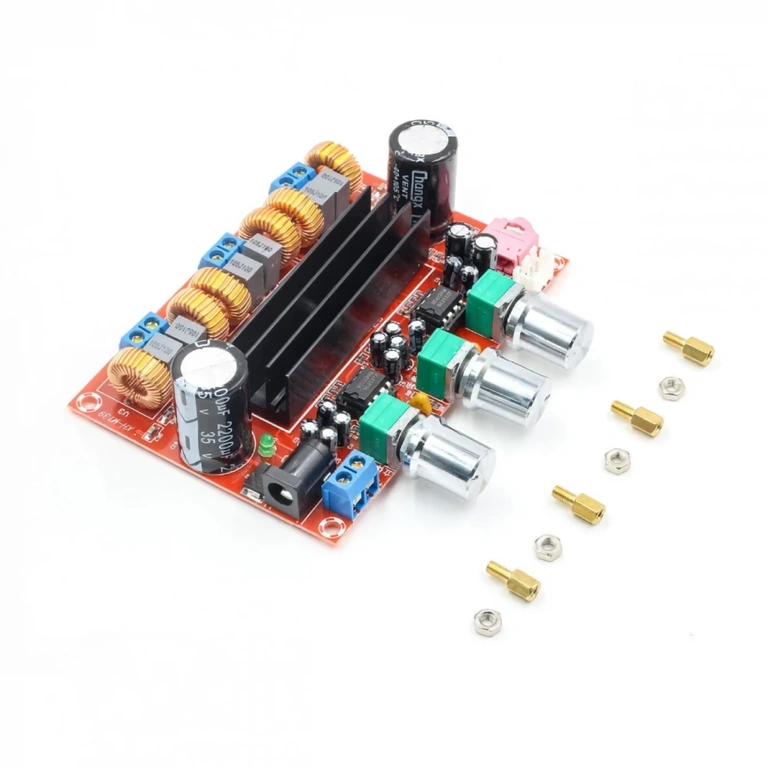

- 1 × 2.1 TPA3116D2 versterkermodule (volledig geassembleerd PCB)
Veelgestelde vragen
Welke luidsprekers zijn compatibel met deze module?
Elke luidspreker met een impedantie tussen 4 en 8 Ohm. Voor de subwoofer adviseren wij een woofer die minimaal 80–100W RMS aankan; een 50W speaker kan bij een hoog volume overbelast raken.
Welke voeding heb ik nodig?
Een gestabiliseerde DC-voeding tussen 12V en 24V, minimaal 3A. Voor het maximale vermogen adviseren wij 24V / 5A. De module werkt ook uitstekend op een 12V auto-accu, ideaal voor mobiele DIY-projecten.
Is een heatsink (koellichaam) nodig?
Bij 12V en een gematigd volume is dit niet strikt noodzakelijk. Bij 24V of langdurig gebruik op hoog volume zal een kleine heatsink op de TPA3116D2 chips de levensduur van de module aanzienlijk verlengen.
Kan ik beide audio-ingangen tegelijk gebruiken?
Niet tegelijkertijd — de module beschikt over een systeem voor bronselectie. Je kunt twee bronnen aansluiten (bijv. telefoon en laptop) en eenvoudig schakelen tussen de twee zonder kabels te hoeven loskoppelen.
