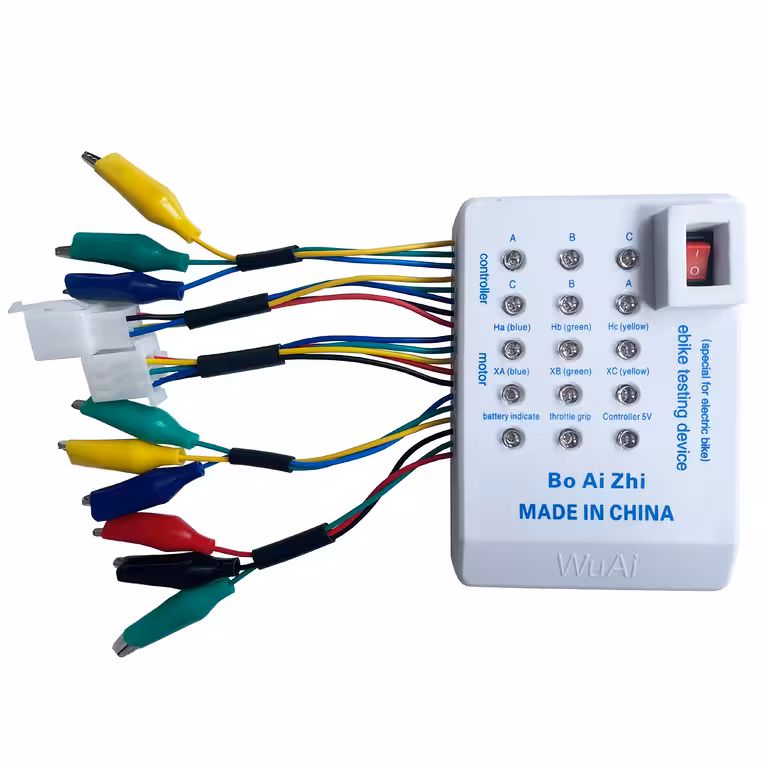

Universele Tester voor Elektrische Fietsen en Scooters
Deze universele tester is compatibel met elektrische fietsen en scooters met brushless motoren en Hall-sensoren. Werkt met spanningen van 24V, 36V, 48V, 60V en 72V en maakt snelle en nauwkeurige controle van de controller, Hall-sensoren, motor en gashendel mogelijk.
Belangrijkste functies:
- Controle van de 3-fasen uitgangen van controller en motor
- Testen van de verbinding tussen controller en Hall-sensoren
- Controle van Hall-sensoren bij de motoruitgang
- Testen van de gashendel
- Controle van de rem voor veiligheid
- Compatibel met de meeste brushless elektrische voertuigen
Technische specificaties:
Werktemperatuur
-20°C – 50°C
Afmetingen
10,5 x 7,5 x 2,5 cm
Compatibiliteit
24V, 36V, 48V, 60V, 72V
Tester aansluitingen:
- Eerste groep (links) – gashendel (rood = +5V, blauw = signaal, zwart = GND)
- Tweede groep – motorfasen (geel, groen, blauw)
- Derde groep – Hall-sensor motor (rood = +5V, geel/groen/blauw = signaal, zwart = GND)
- Vierde groep – controller fasenuitgang (geel, groen, blauw)
- Vijfde groep – Hall-sensor controller (rood = +5V, geel/groen/blauw = signaal, zwart = GND)
Testprocedure motorfasen:
- Sluit met de tester uitgeschakeld alleen de 3 motorfase-draadjes aan op de tester.
- Draai de motor vooruit (bij freewheel-motoren draai het wiel handmatig achteruit).
- Controleer of alle LED’s knipperen. Als alle LED’s knipperen, controleer dan de volgorde van links naar rechts.
Testprocedure Hall-sensoren en motorfasen:
- Sluit alleen de Hall-sensorconnector aan op de tester. Bij sommige brushless motoren moet de witte plastic connector worden verwijderd.
- Met de tester aan, draai de motor vooruit.
- Controleer of alle LED’s in de juiste volgorde knipperen (links → rechts).
Testprocedure controller:
- Sluit de gashendel aan op de controller.
- Sluit de fase- en Hall-draadjes van de controller aan op de tester.
- Sluit de batterij aan op de controller.
- Schakel de tester in en controleer de 5V LED in het midden van de rotatie-LED-ring.
- Als de 5V LED niet brandt, levert de controller geen correcte spanning aan de Hall-sensoren.
- Draai de gashendel langzaam en controleer of de tegenoverliggende LED’s correct oplichten en draaien.
Testprocedure gashendel:
- Sluit de gashendel aan op de tester.
- Met de tester aan, controleer of de LED van de gashendel groen is.
- Draai de gashendel volledig; de LED moet van groen → uit → rood gaan (maximale opening).
- Als de LED niet verandert, kan de gashendel of de bedrading defect zijn.
Veelgestelde vragen:
- LED van een Hall-sensor gaat niet aan: sensor of draad is defect.
- 5V LED gaat niet aan: 5V voeding van de controller is defect of rode/zwart Hall-draad is onderbroken.
- LED van fasen gaat niet aan: fase-draad is gebroken of interne motorverbinding defect.
- LED’s branden omgekeerd (rechts → links): volgorde kan worden gecorrigeerd door Hall- en fase-draad correct aan te sluiten voor motor en controller.
- Fasen-LED’s lijken gelijktijdig te knipperen: door wielsnelheid of tandwielmotor; belangrijk is dat alle LED’s branden.
- Gashendel defect: LED’s volgen de volgorde Groen → Uit → Rood niet bij volledige draaiing.
