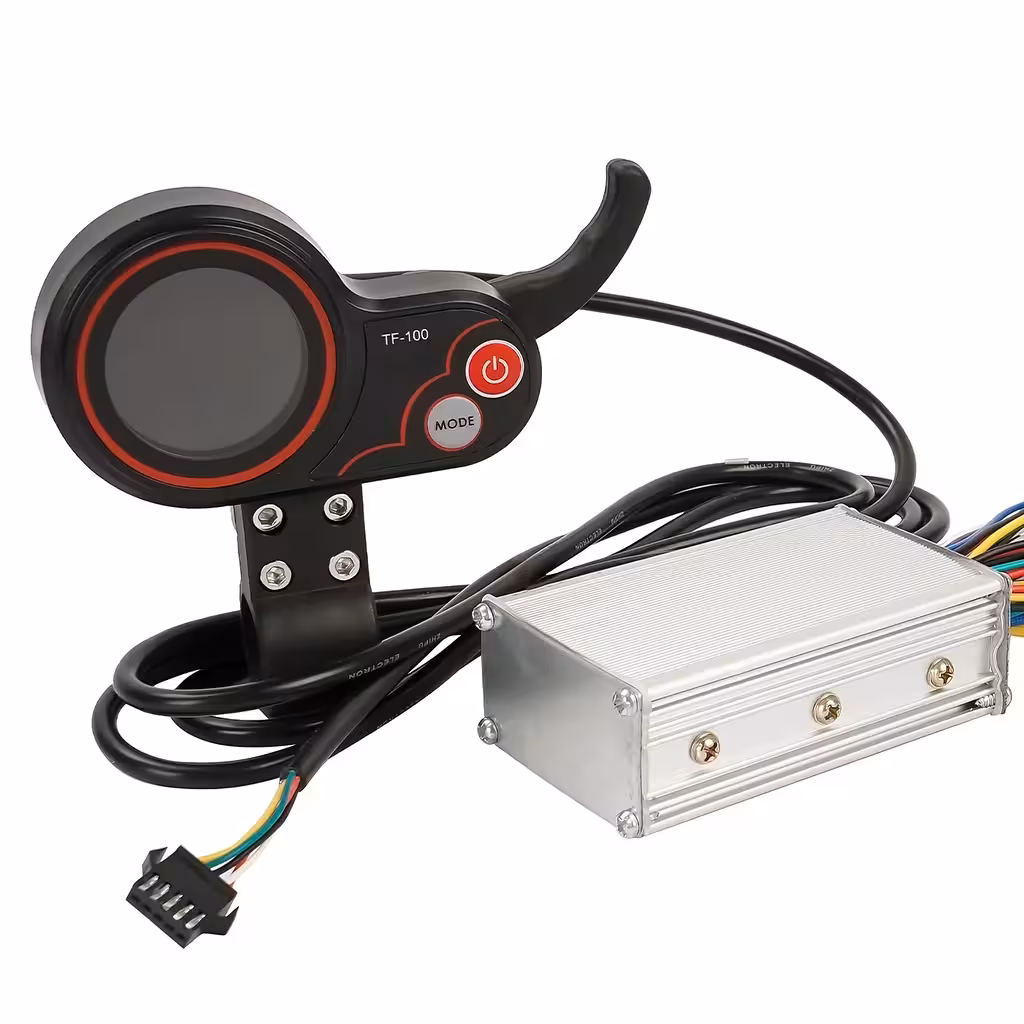

20A brushless controller met TF-100 display – de ultieme upgrade voor je e-step of e-bike
Rijdt je step schokkerig, reageert het oude display niet meer of ben je simpelweg op zoek naar meer power? Een hoogwaardige brushless controller maakt het verschil tussen een frustrerende rit en een soepele ervaring. Deze 20A-set is geschikt voor voltages van 24V, 36V en 48V en motoren tussen 350W en 1000W — kortom, de perfecte match voor vrijwel elke standaard configuratie op de markt.

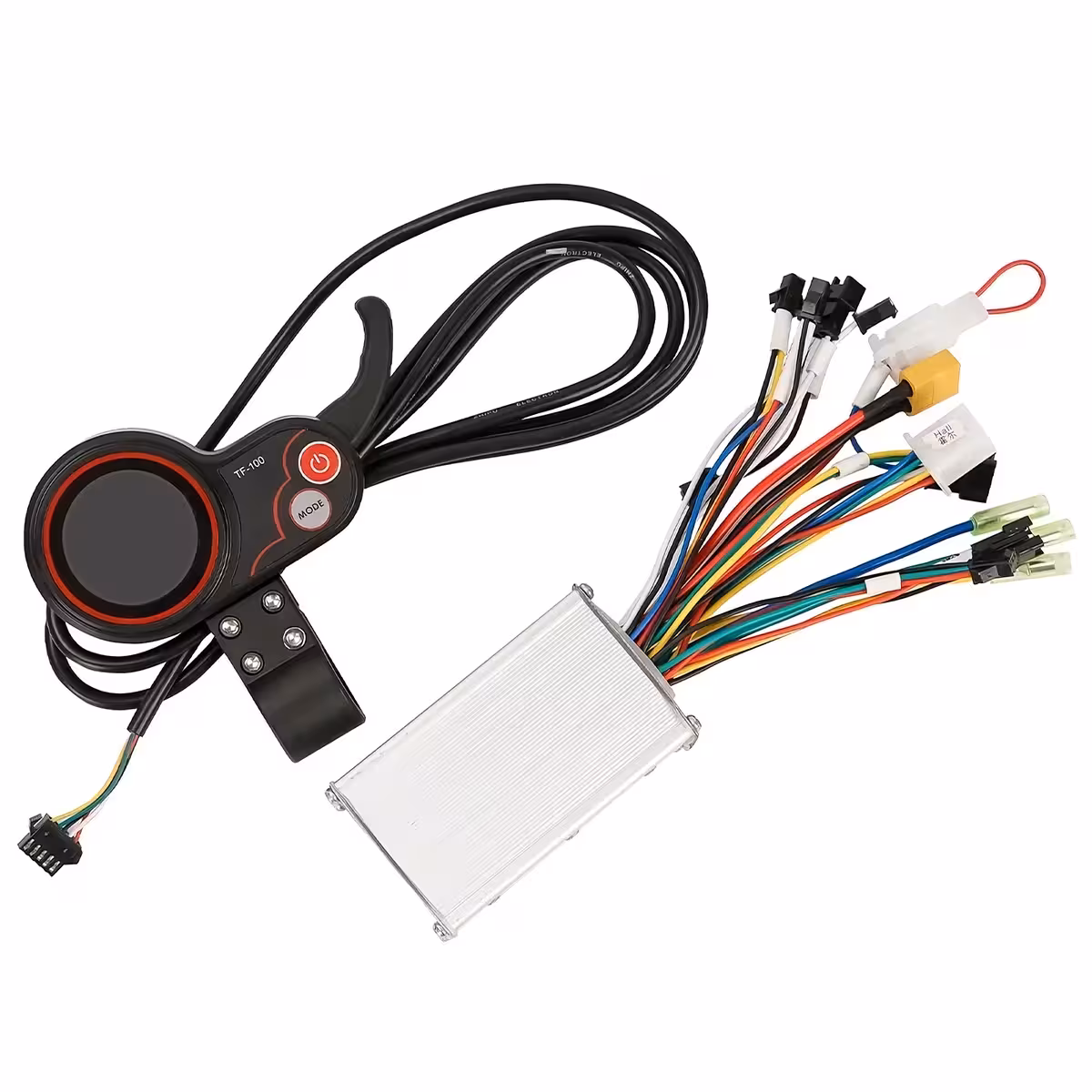

Let op: Het pakket bevat zowel de controller als het TF-100 LCD-display. Controleer voor aankoop of de connectoren compatibel zijn met jouw specifieke model step.
Waarom kiezen voor dit model? (Belangrijkste voordelen):
- Universele compatibiliteit 24V / 36V / 48V — werkt met de meest gangbare accu’s zonder dat er aanpassingen nodig zijn
- Krachtig vermogen 350W–1000W — een directe vervanging voor de originele controller op vrijwel elke elektrische step of e-bike
- Automatische self-learning — detecteert en corrigeert zelf de draairichting van de motor; geen risico op kortsluiting door verkeerde bedrading
- Inclusief TF-100 LCD-display — uitgebreid P-Settings menu met 16+ instelbare parameters, van stroombegrenzing tot cruise control, overzichtelijk weergegeven op één scherm
- E-ABS & Low Level remondersteuning — elektronisch remmen vermindert de slijtage van je remblokken en verbetert de controle in druk verkeer
- Natieve PAS-ondersteuning — compatibel met trapondersteuningssystemen, ideaal voor e-bikes met een cadanssensor
- Geïntegreerd elektrisch contactslot — extra beveiliging tegen onbedoeld inschakelen
Prestaties en techniek
De brushless BLDC-architectuur met ondersteuning voor Hall-sensoren (6 draden) zorgt voor een vloeiende aansturing van de motor bij elk toerental — geen schokken bij het optrekken en geen oververhitting bij constante snelheid. De stroombegrenzing is instelbaar via P14 (1–20A), waardoor je de acceleratie kunt aanpassen aan het gewicht van de rijder of het terrein. De onderspanningsbeveiliging (P15) voorkomt diepontlading van de accu, wat de levensduur van je accupakket aanzienlijk verlengt.
| Specificatie | Details |
|---|---|
| Compatibel voltage | 24V / 36V / 48V |
| Ondersteund motorvermogen | 350W / 500W / 800W / 1000W |
| Nominale stroom | 20A |
| Motortype | Brushless (BLDC) |
| Hall-sensoren | Ja – 6 draden |
| Display inbegrepen | LCD TF-100 |

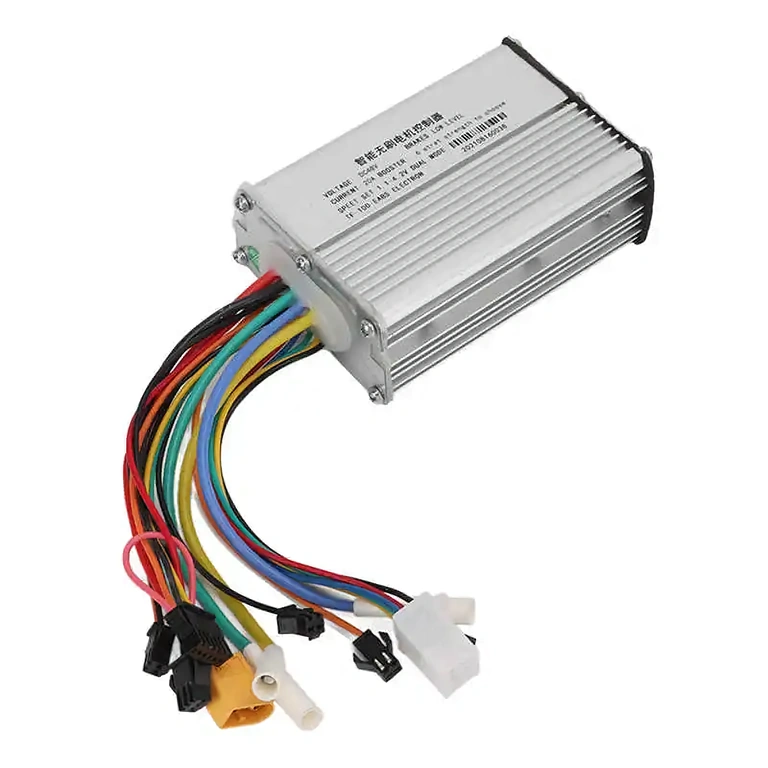

| Elektronisch remmen | E-ABS + Low Level Brake |
| Pedal Assist System (PAS) | Ja |
| Self-learning rotatie | Ja – automatisch |
| Cruise Control | Ja (P17) |
| Voorlicht + Claxon | Geïntegreerde aansturing |
| Contactslot | Electric door lock – Ja |
| Communicatieprotocol | Configureerbaar (P20) |
| Voertuigtype | Elektrische step / E-bike |
Programmeren en gebruik

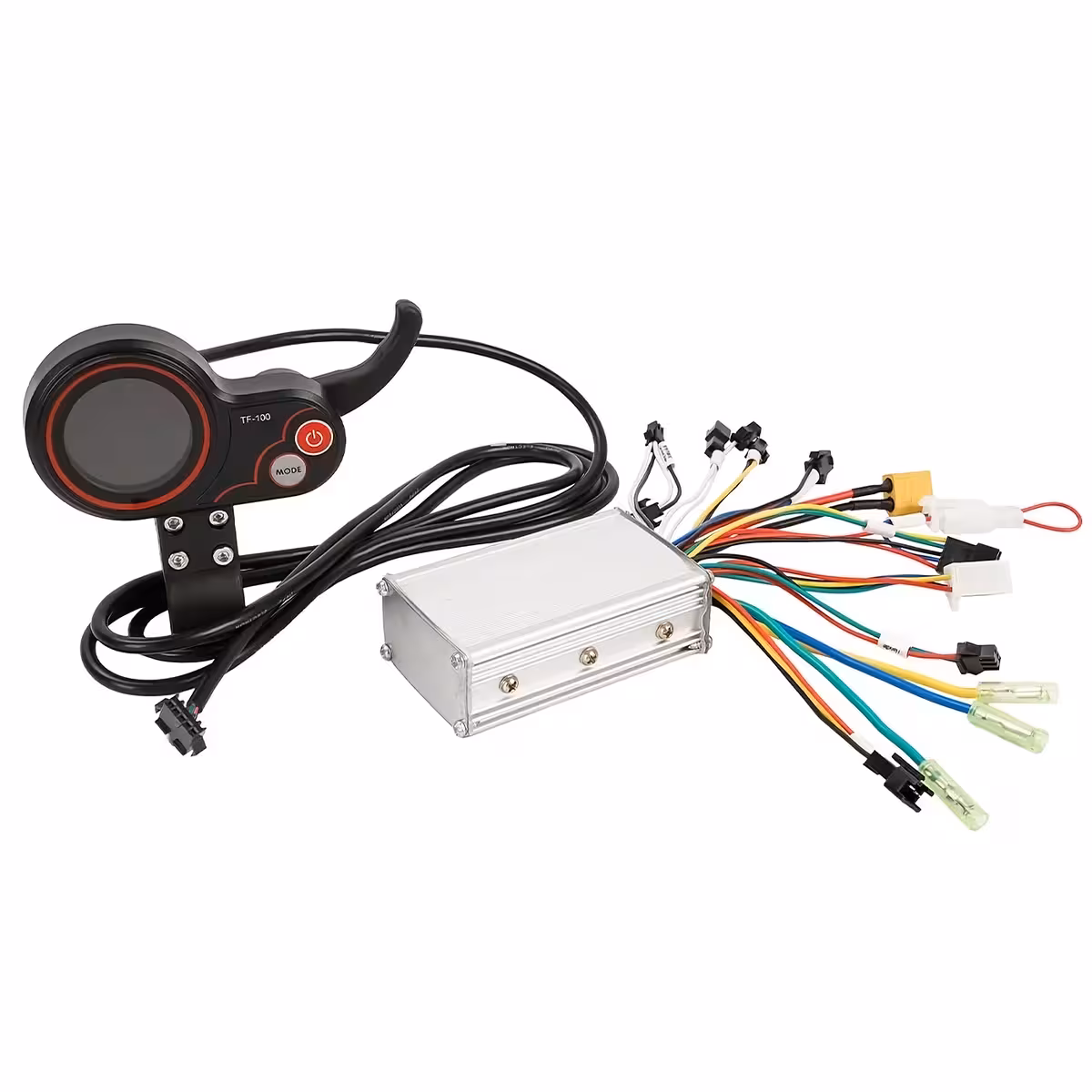

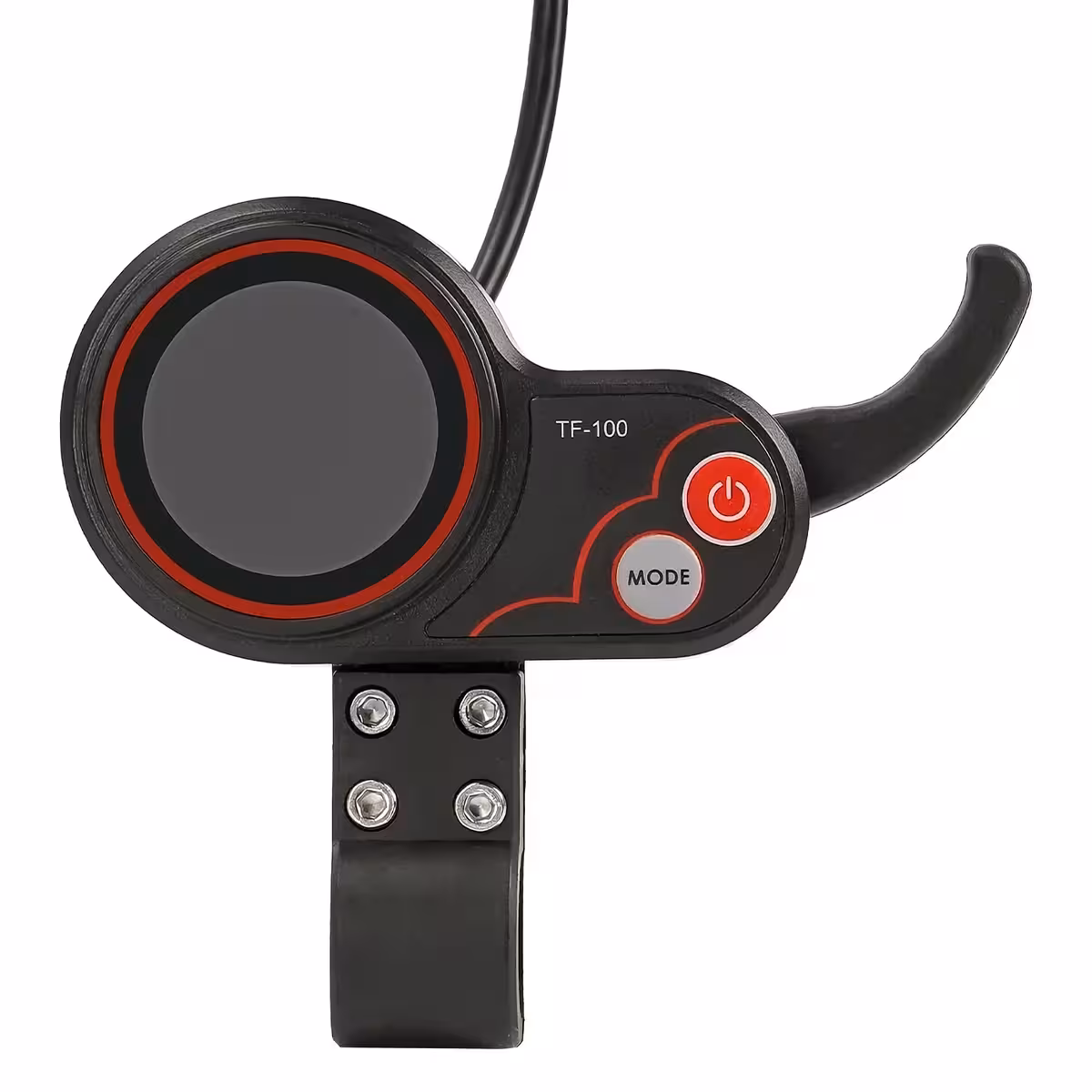

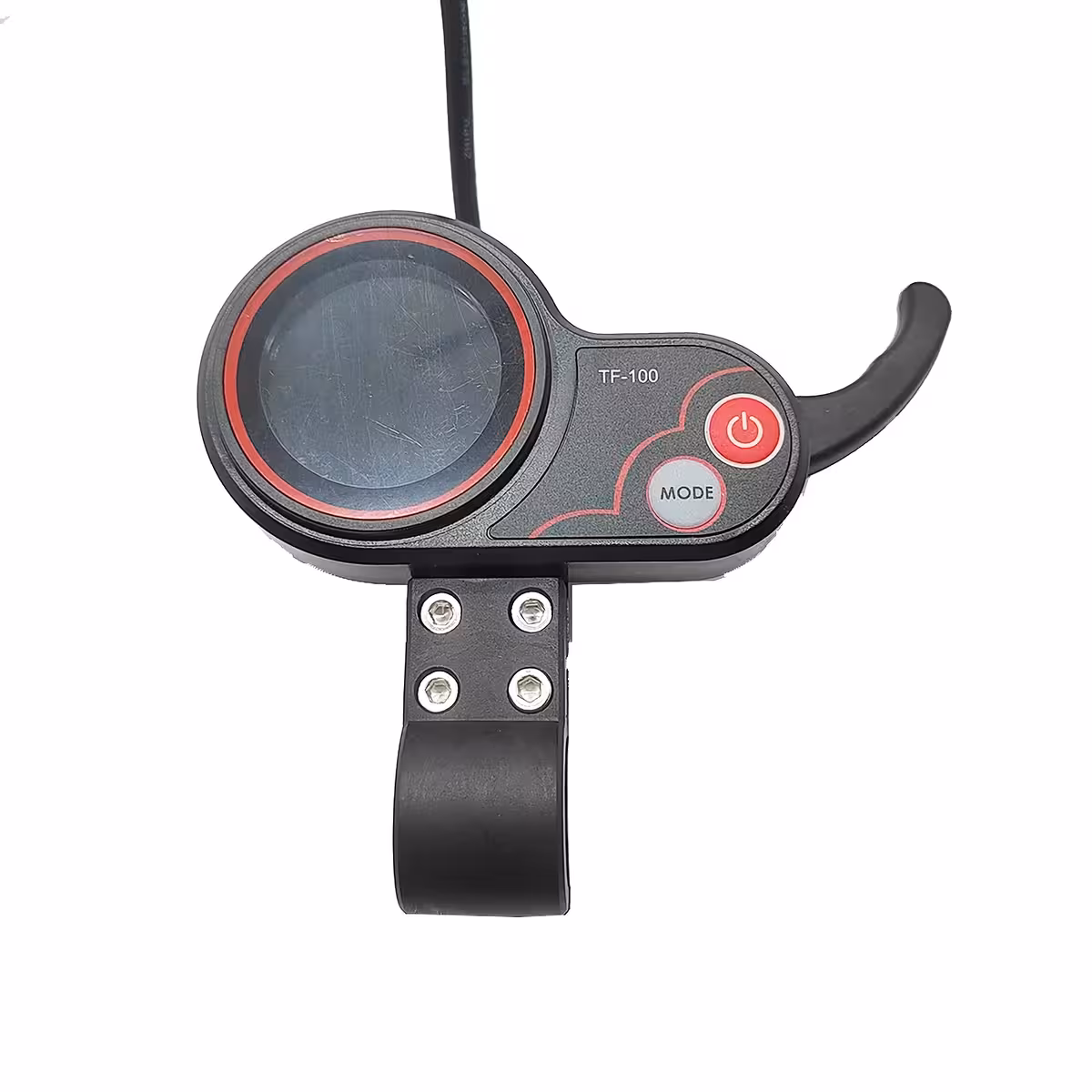

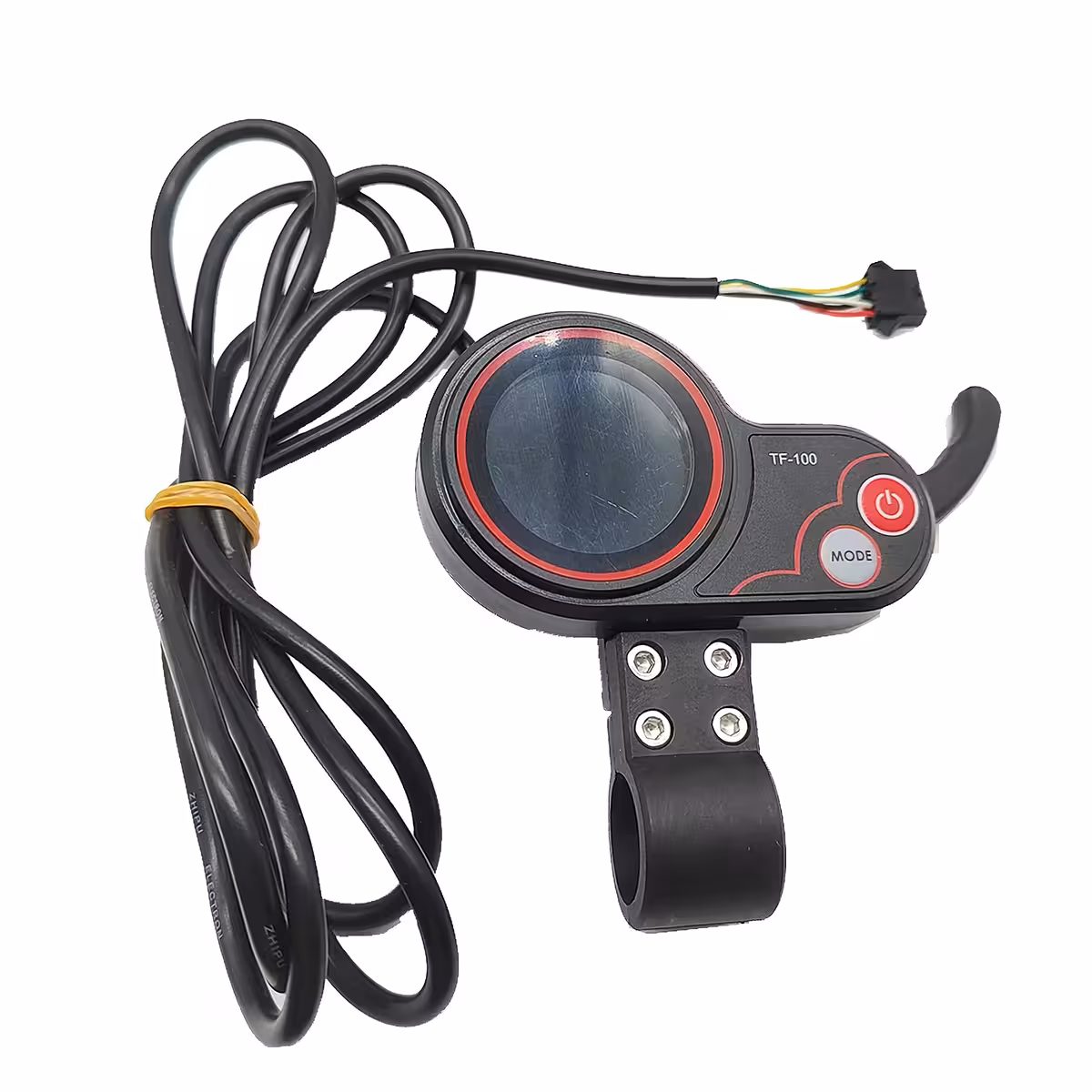

Het TF-100 display maakt geavanceerde configuratie direct vanaf het stuur mogelijk. Om het P-Settings menu te openen, houd je de knoppen Power + Mode gedurende 2–3 seconden tegelijk ingedrukt.
| Parameter | Beschrijving |
|---|---|
| P01 | Helderheid scherm (1–3) |
| P02 | Eenheid: KM / MPH |
| P03 | Systeemvoltage (36V / 48V / 52V) |
| P04 | Auto-slaapstand (0–60 min) |
| P06 | Wieldiameter |
| P07 | Aantal motormagneten |
| P09 | Startmodus: direct / kick-start |
| P10 | Rijmodus |
| P11 | Gevoeligheid elektronische rem |
| P12 | Acceleratieniveau (0–5) |
| P14 | Stroombegrenzing (1–20A) |
| P15 | Onderspanningsbeveiliging accu |
| P17 | Cruise control |
| P18 | Snelheidskalibratie |
| P19 | Versnellingsmodus |
| P20 | Communicatieprotocol |

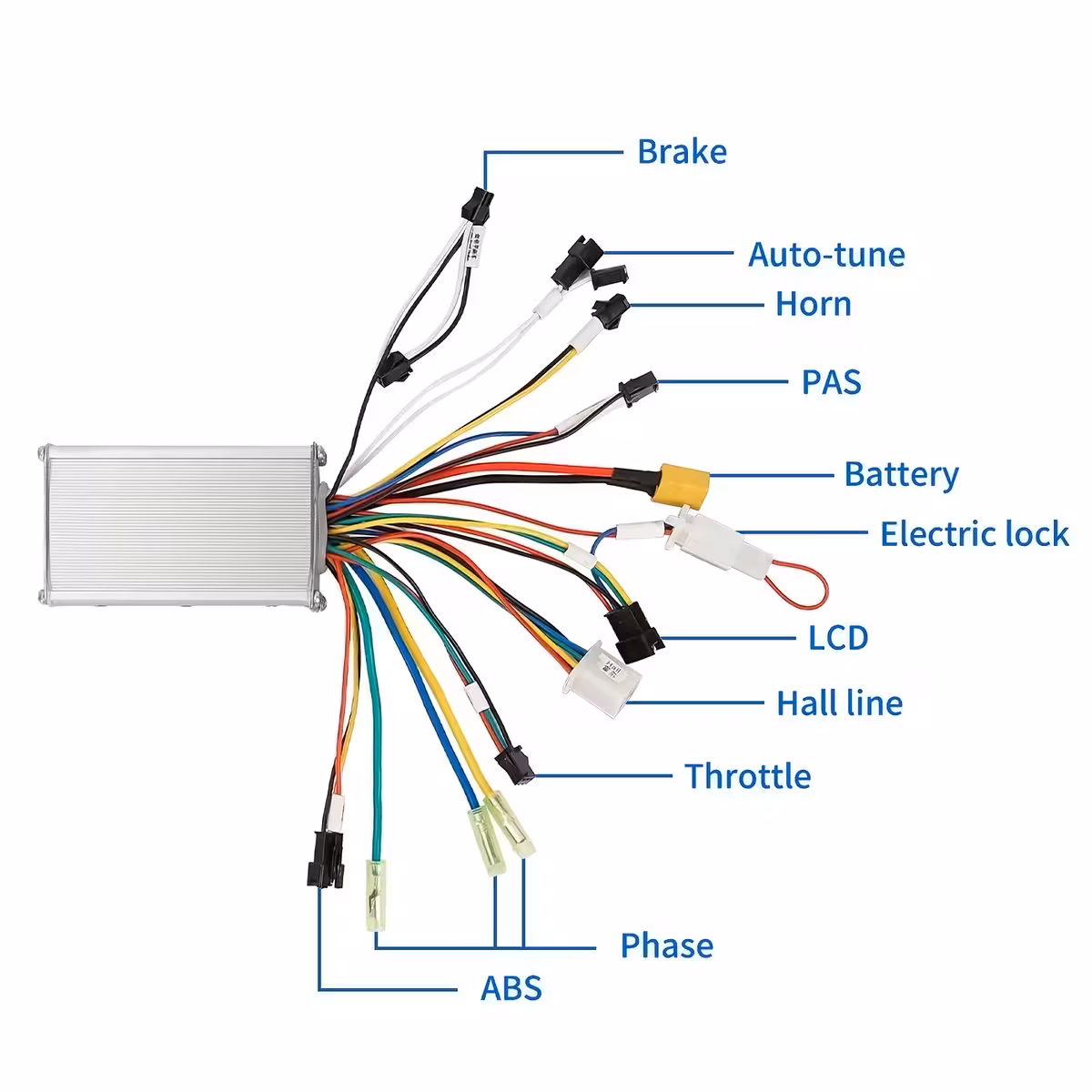

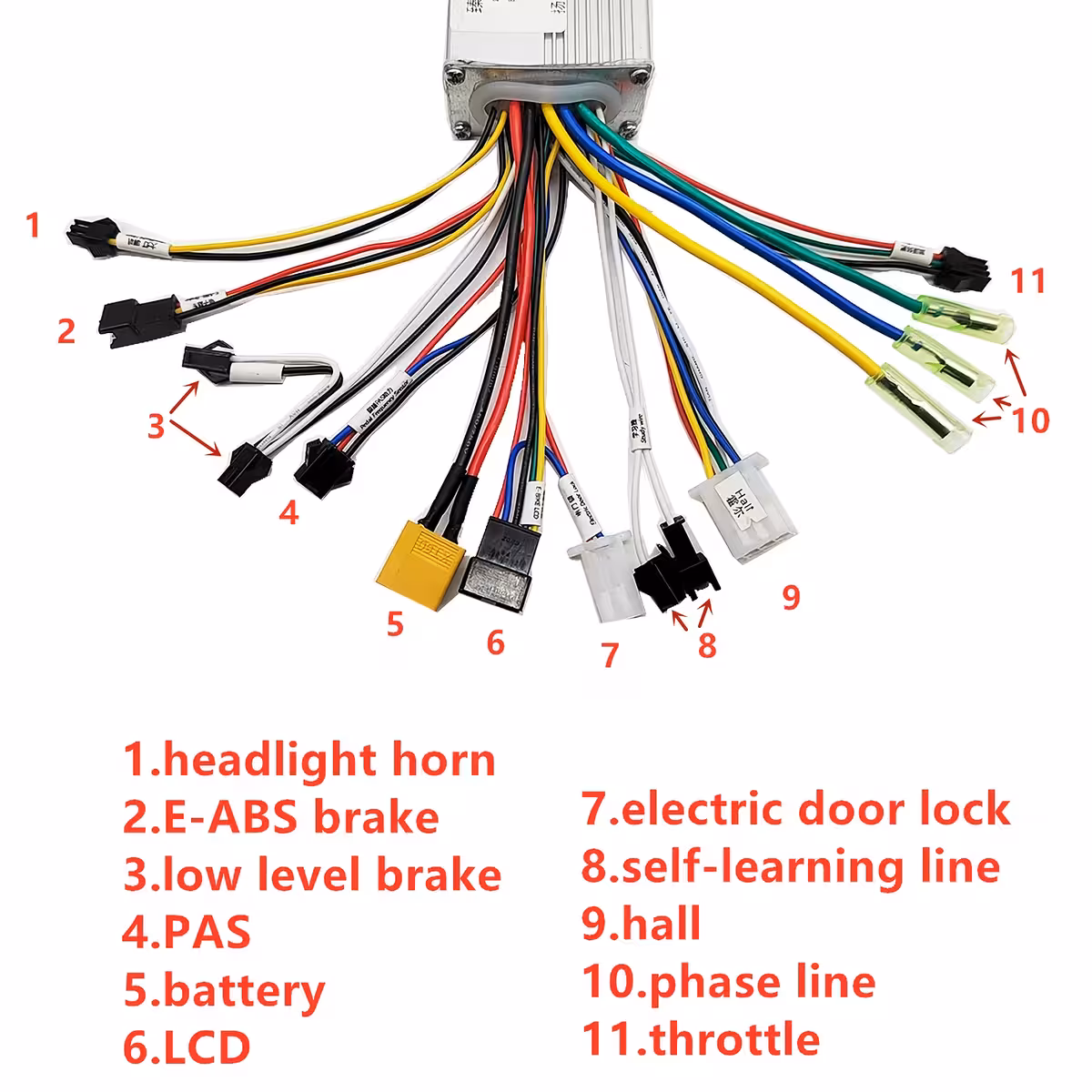

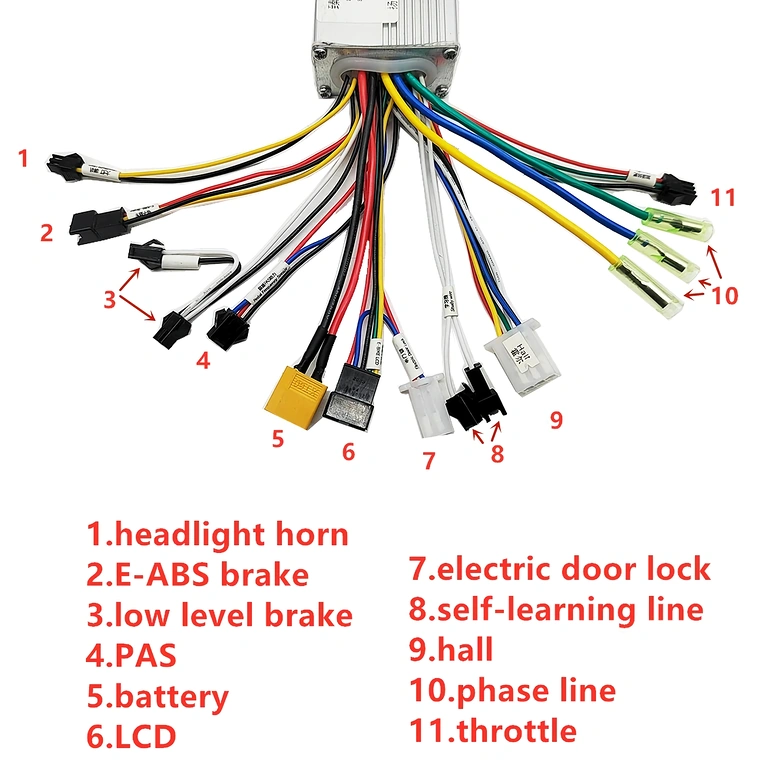

Volg deze stappen voor de fysieke aansluiting van de controller:

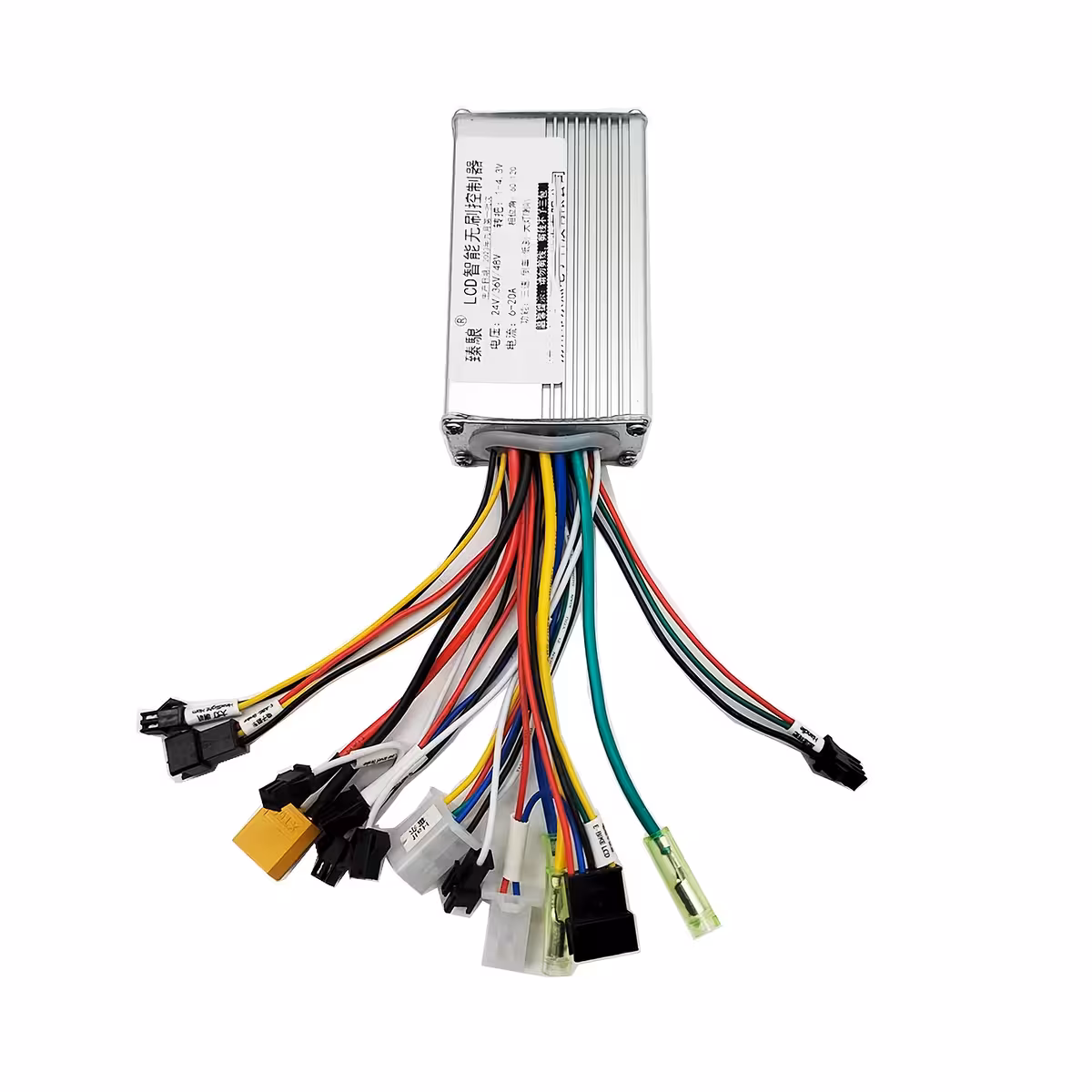

- Sluit de fasdraden aan op basis van de kleurcodes (identieke kleuren tussen controller en motor)

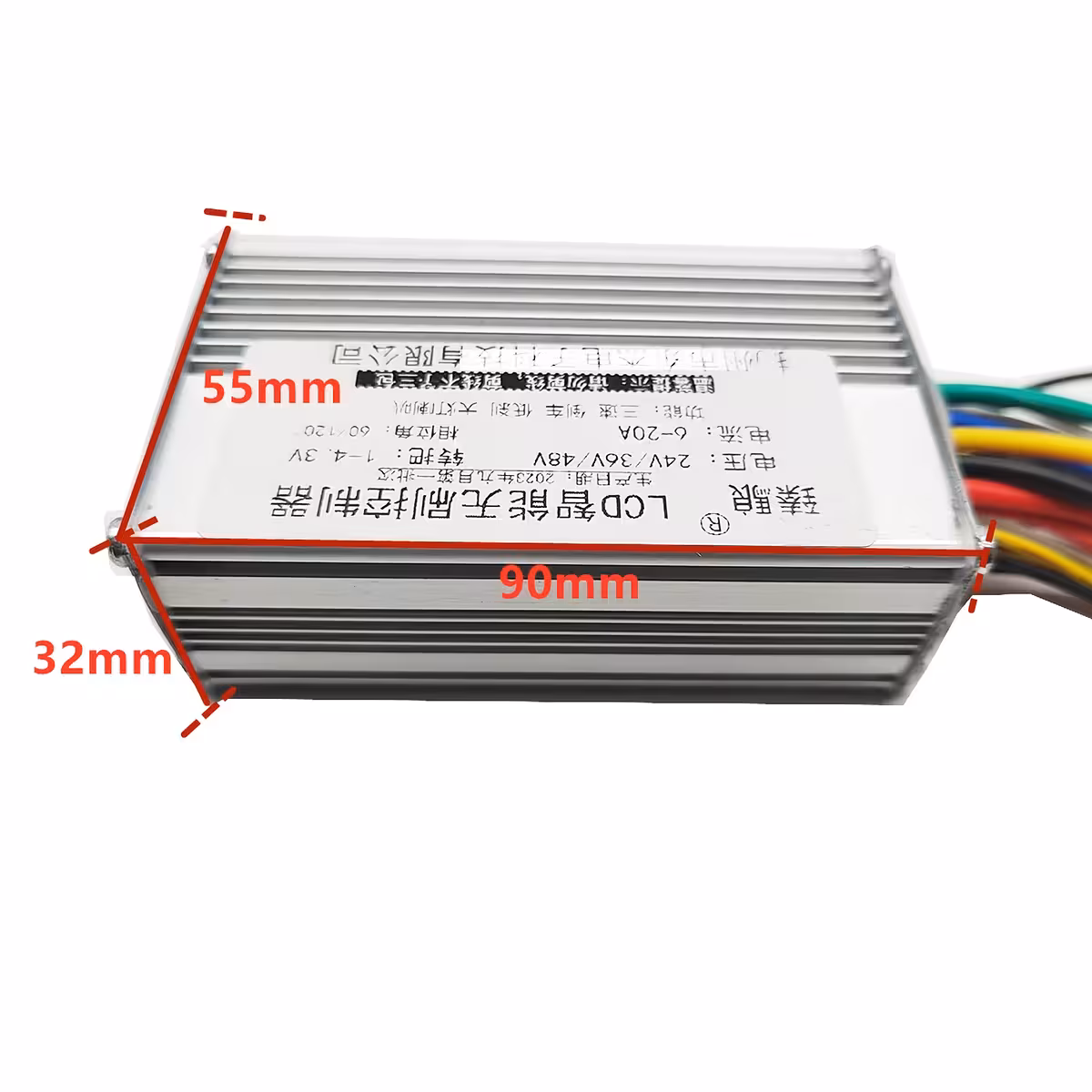

- Sluit de accu aan: rood = (+), zwart = (–)
- Sluit de gashendel (throttle) en het contactslot aan
- Sluit de Hall-draden aan als je motor over Hall-sensoren beschikt
- Verbind de self-learning draden voor automatische detectie van de draairichting:
- Draait het wiel de juiste kant op? → Koppel de self-learning draden los
- Draait het wiel de verkeerde kant op? → Houd de draden verbonden totdat de richting automatisch is omgekeerd
- Sluit optionele functies (licht, claxon, rem, PAS) naar wens aan

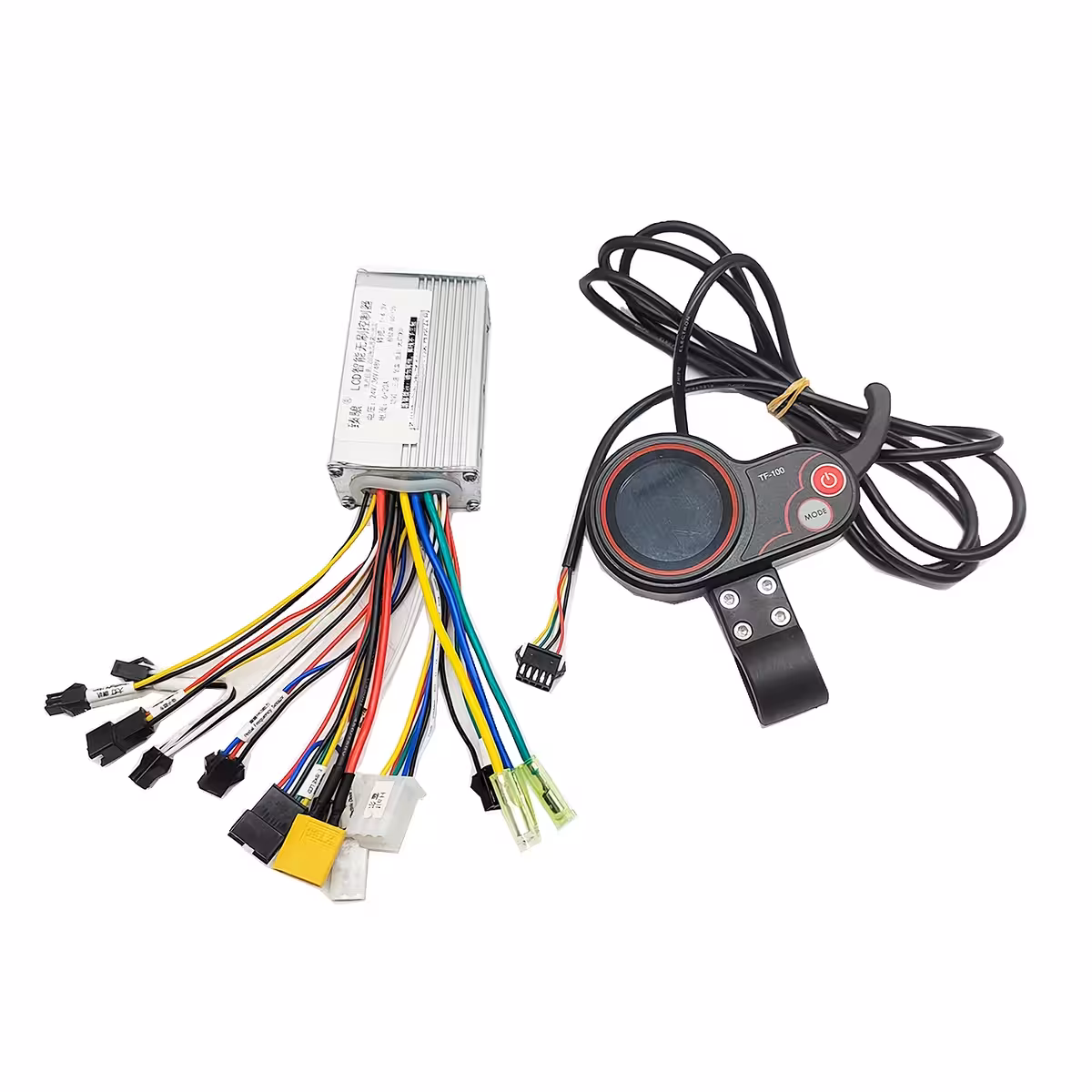

Inhoud van de verpakking

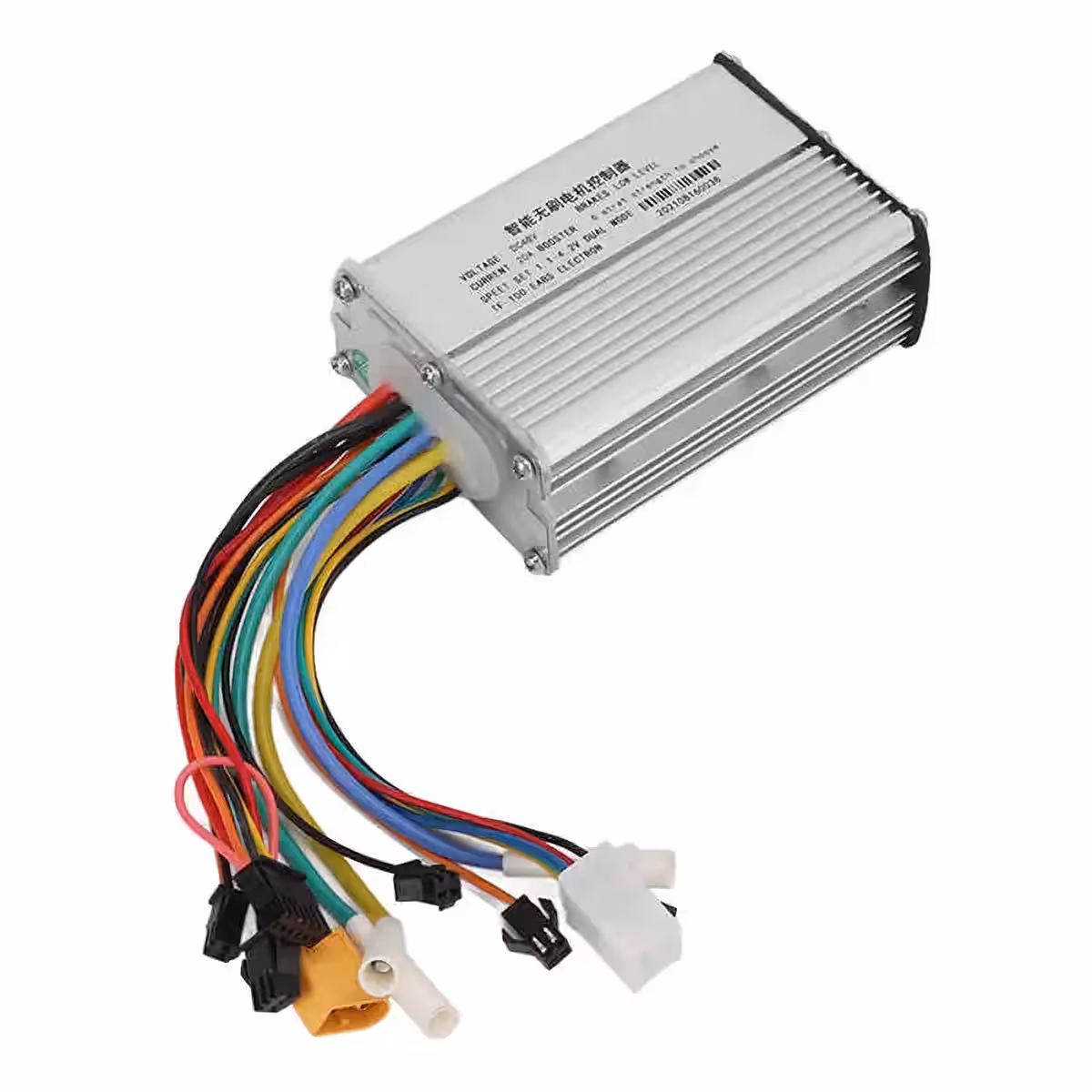

- 1x 20A Brushless controller (24V / 36V / 48V)
- 1x TF-100 LCD-display
Veelgestelde vragen
Werkt dit met mijn 500W / 36V motor?
Ja. De controller ondersteunt brushless motoren tussen 350W en 1000W bij voltages van 24V, 36V en 48V. Controleer voor montage of de fysieke connectoren overeenkomen met jouw model.
Wat als ik de fasdraden verkeerd aansluit?
Dankzij de self-learning functie wordt de draairichting automatisch gedetecteerd. Als de motor achteruit draait, volg je simpelweg de self-learning procedure — er is geen risico op schade aan de componenten.
Is het TF-100 display inbegrepen of moet ik dit apart bestellen?
Dit is inbegrepen. Je ontvangt de controller en het TF-100 LCD-display als een complete set, klaar voor installatie.
Kan ik dit ook op een e-bike monteren?
Zeker. Het werkt op elke e-bike met een brushless BLDC-motor binnen het ondersteunde vermogensbereik. Dankzij de PAS-ondersteuning is het uitermate geschikt voor fietsen met een cadanssensor.
Hoe stel ik het voltage van mijn accu in op het TF-100 display?
Ga naar het P-Settings menu (houd Power + Mode 2–3 seconden ingedrukt) en wijzig parameter P03 naar het voltage van jouw accu: 36V, 48V of 52V.
