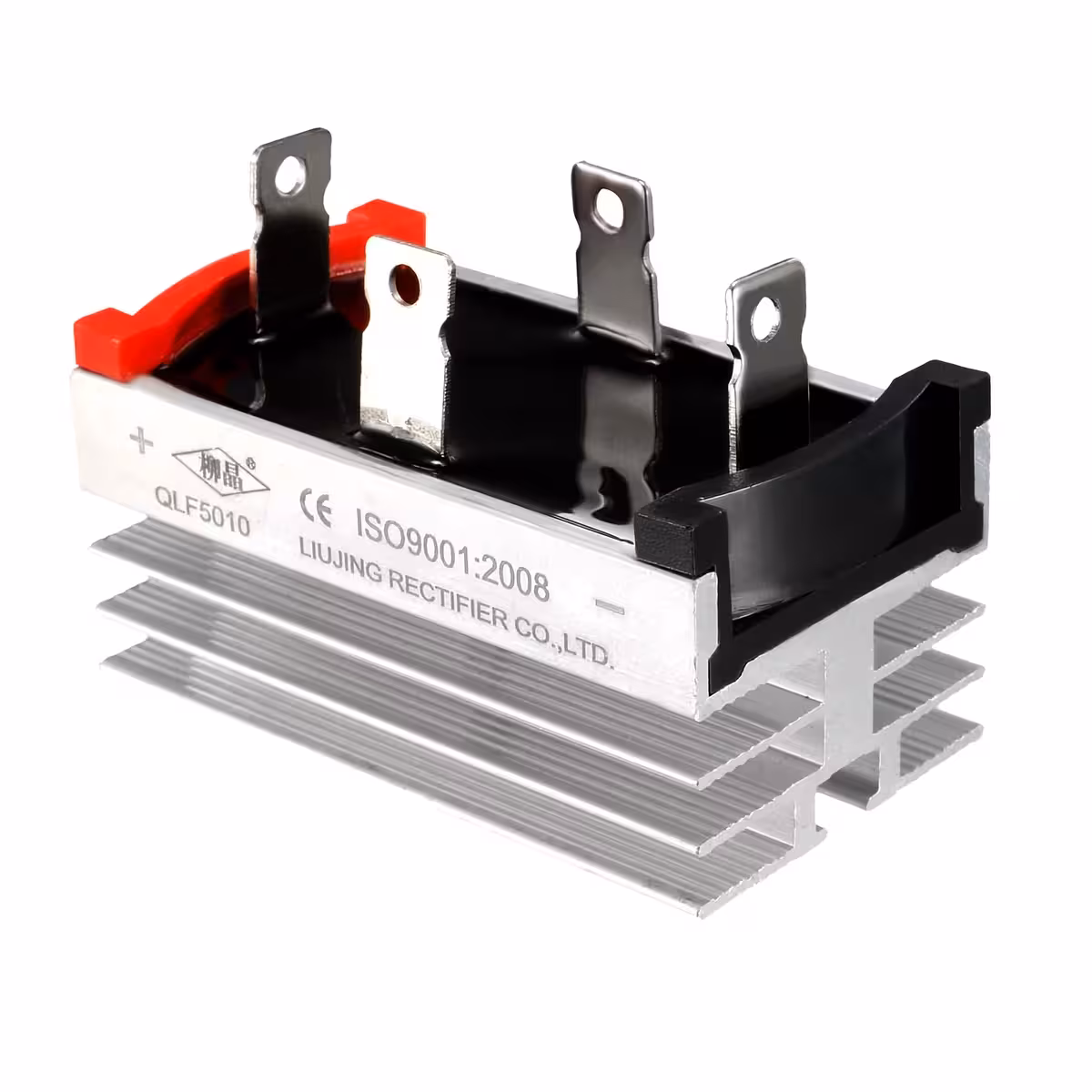

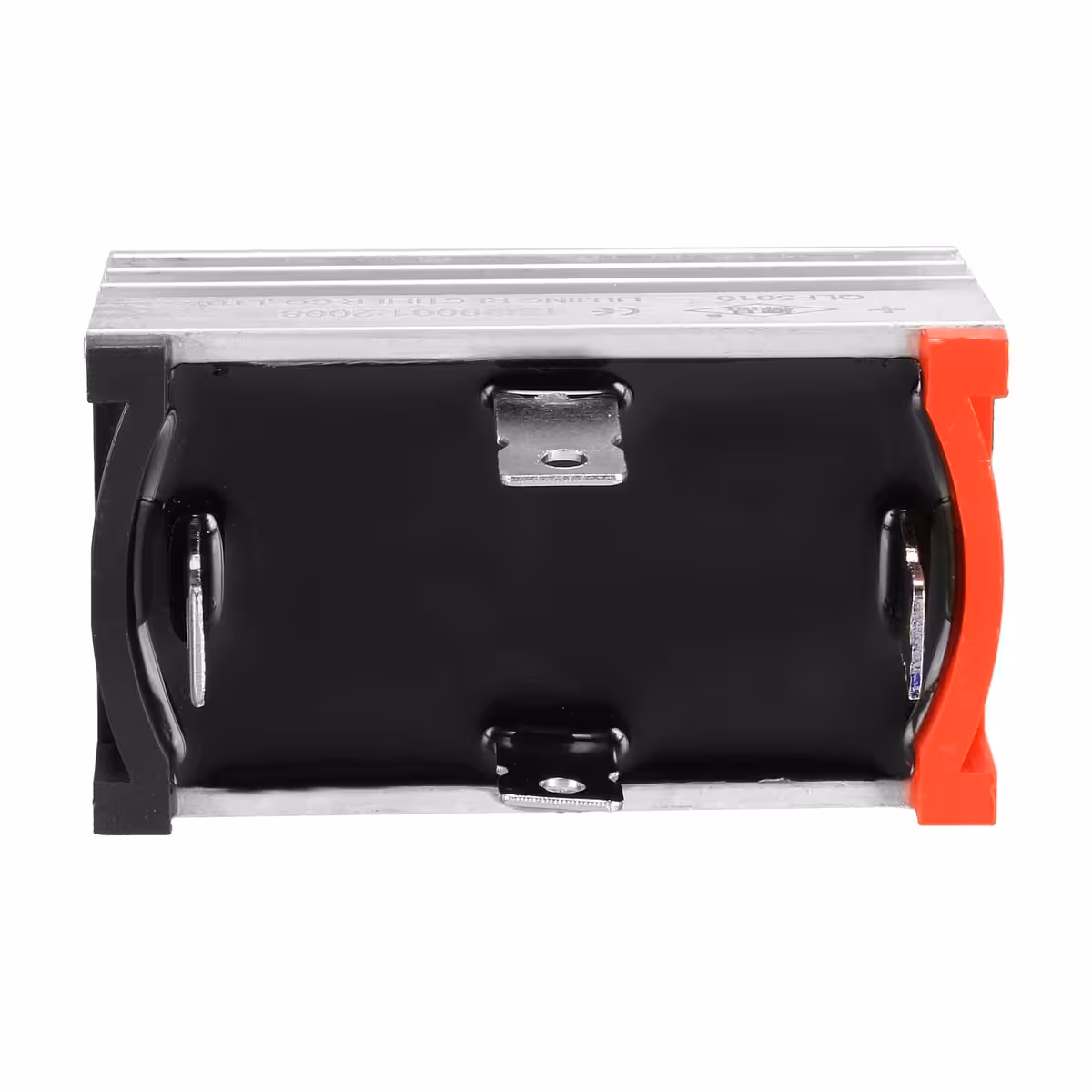

Monofasige gelijkrichterbrug 50A 1200V – stabiele AC-DC conversie met geïntegreerd koellichaam voor industrieel gebruik
Zoek je een betrouwbare oplossing voor AC-DC conversie bij hoge stromen, zonder in te leveren op thermische prestaties? Deze monofasige gelijkrichterbrug van 50A en 1200V levert een stabiele gelijkspanning, is bestand tegen continu gebruik en blijft koel, zelfs onder zware belasting. Ontworpen voor veeleisende industriële omgevingen, niet voor hobbymatig gebruik.
Let op: Dit product is bedoeld voor gebruikers met technische kennis van elektronica en elektrotechniek. Controleer altijd de compatibiliteit met je circuit voordat je tot installatie overgaat.
Waarom kiezen voor deze gelijkrichterbrug? (Belangrijkste voordelen):
- 50A nominale stroom — geschikt voor continue belasting zonder degradatie, ideaal voor industriële laders of zware voedingen.
- 1200V piek-sperspanning — biedt een ruime veiligheidsmarge (ruim 5x de standaard 230V netspanning) om de component te beschermen tegen spanningspieken.
- Graetz-brugconfiguratie met 4 diodes — zorgt voor volledige gelijkrichting met een lagere rimpelspanning dan bij enkelzijdige gelijkrichting.

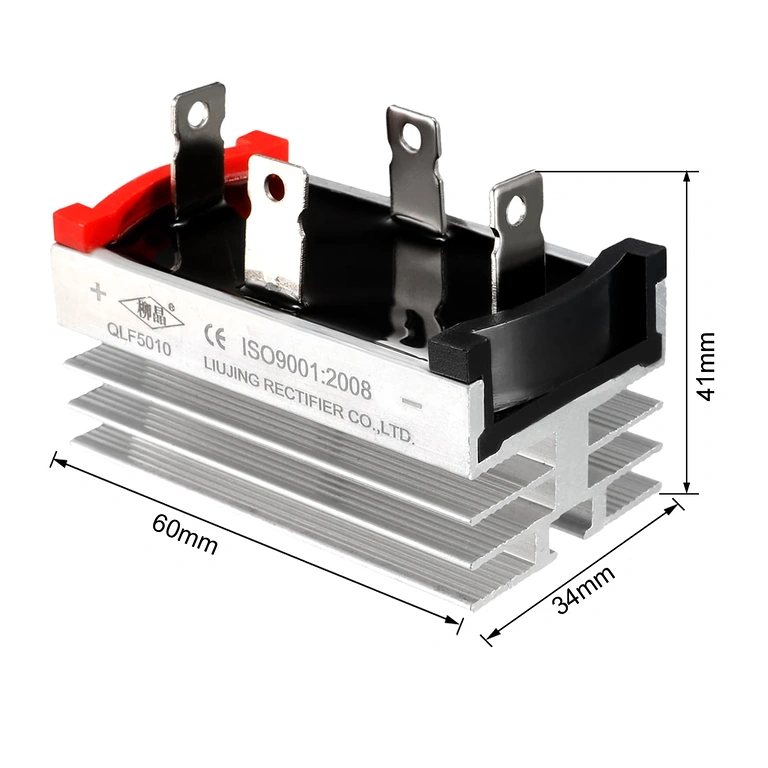

- Geïntegreerd koellichaam — houdt de junctietemperatuur binnen veilige grenzen zonder externe koeling onder standaardomstandigheden, wat de levensduur aanzienlijk verlengt.
- Compatibel met 230V en 400V AC — geschikt voor standaard monofasige netwerken in de EU.
Details en Prestaties
Deze brug werkt volgens het principe van volledige gelijkrichting: beide helften van de wisselspanning worden omgezet in gelijkstroom. Het resultaat is een stabieler DC-signaal met minder rimpel en een hogere efficiëntie in vergelijking met enkelvoudige diodegelijkrichters.
De piek-sperspanning van 1200V is cruciaal voor industriële installaties, waar transiënte spanningspieken de nominale netspanning vaak overschrijden. Deze ruime marge biedt de nodige bescherming waar andere componenten falen. Het geïntegreerde koellichaam maakt het plaatje compleet door warmte direct af te voeren, zonder dat er extra accessoires nodig zijn bij normaal gebruik.
| Parameter | Waarde / Detail |
|---|---|
| Producttype | Gelijkrichterbrug / Diodenbrug |
| Configuratie | Monofasig, 4 diodes (Graetz-brug) |
| Nominale stroom | 50A |
| Maximale sperspanning | 1200V |
| Koeling | Geïntegreerd koellichaam |
| Hoofdfunctie | Wisselstroom (AC) naar gelijkstroom (DC) conversie |
| Gelijkrichtingstype | Volledige golf (full-wave) |
| Toepassingsgebied | Industrie, voedingen, converters, acculaders |
Inhoud van de verpakking
- 1 x Monofasige gelijkrichterbrug 50A 1200V met geïntegreerd koellichaam
Veelgestelde vragen
Wat doet een gelijkrichterbrug precies en waarom zitten er 4 diodes in?
Het zet wisselstroom (AC) uit het lichtnet om in bruikbare gelijkstroom (DC) voor elektronische circuits. De configuratie met 4 diodes (Graetz-brug) maakt gebruik van beide helften van het AC-signaal, wat resulteert in een efficiëntere en stabielere DC-output.
Heb ik extra koeling nodig naast het geïntegreerde koellichaam?
Onder normale omstandigheden is het geïntegreerde koellichaam voldoende. Bij gebruik dicht bij de limiet van 50A of in omgevingen met een hoge omgevingstemperatuur (boven 40°C), raden we aan te zorgen voor voldoende luchtstroom of montage in een geventileerde behuizing.
Is deze geschikt voor driefasige toepassingen?
Nee. Deze brug is uitsluitend ontworpen voor monofasige circuits. Voor driefasige toepassingen heb je een driefasige gelijkrichterbrug met 6 diodes nodig; dit is een ander type component.
Is dit geschikt voor industriële acculaders?
Ja. Dankzij de nominale stroom van 50A en de thermische stabiliteit van het koellichaam is dit een veelgebruikte keuze voor industriële acculaders, regelbare voedingen en krachtige AC-DC converters.
Werkt dit ook op een 400V netwerk?
De brug ondersteunt sperspanningen tot 1200V en is daarmee compatibel met zowel 230V monofasig als 400V monofasig (fase-fase). Het is niet bedoeld voor directe aansluiting op een driefasige bron; daarvoor is een andere configuratie vereist.
