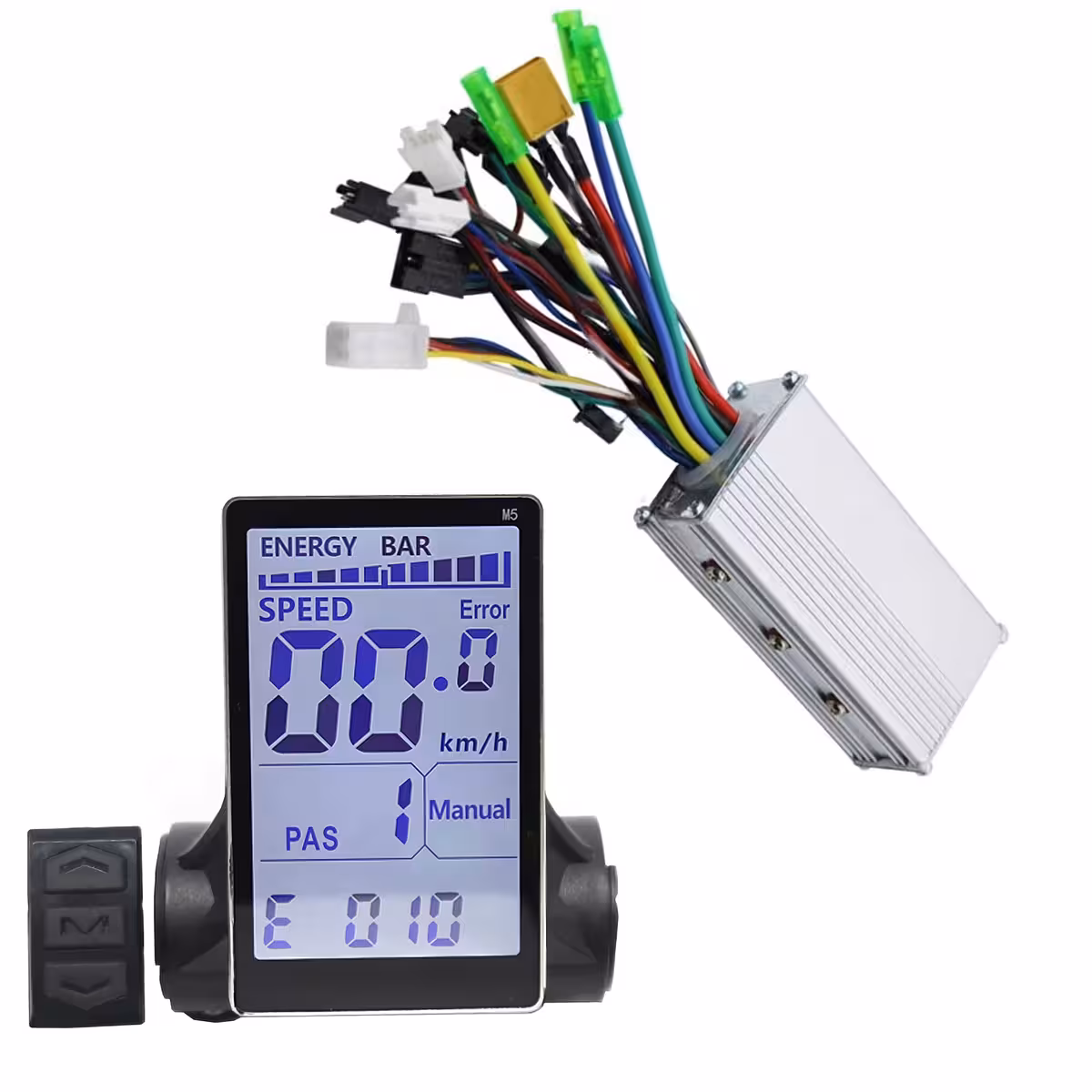

Sine Wave brushless controller + M5 display set — ervaar de soepele motorrit die je verdient
Vervelend lawaai, trillingen tijdens het optrekken en een gebrek aan controle over je snelheid behoren tot het verleden zodra je een ondermaatse controller vervangt. Deze 20A Sine Wave brushless controller met M5-display is ontworpen voor iedereen die een e-bike of elektrische step zonder compromissen wil upgraden of zelf wil bouwen. Het systeem werkt op 24V en 36V, ondersteunt motoren van 500W tot 1000W en is eenvoudig te installeren zonder dat je een monteur nodig hebt.
Let op: De set is compatibel met brushless motoren met een fasedikte van 60° of 120° (automatische herkenning). Controleer de specificaties van je motor voordat je tot aankoop overgaat.
Waarom kiezen voor dit model? (Belangrijkste voordelen):
- Sine Wave met 3 golfmodi — een soepele start, nul trillingen en aanzienlijk minder geluid in vergelijking met traditionele square wave controllers
- Automatische 60°/120° herkenning — je hoeft de fasehoek van je motor niet te weten; de controller detecteert deze volledig zelf
- 24V / 36V compatibel — één enkele set voor nagenoeg elke e-bike of elektrische step op de markt
- M5-display met cruise control en 6 km/u boost — handige wegrijhulp en automatische snelheidsbehoud zonder extra accessoires
- EABS elektronische rem — geleidelijke en gecontroleerde vertraging zonder dat het wiel plotseling blokkeert
- Volledig instelbare opties — wielmaat, snelheidslimiet, aantal PAS-magneten en startmodus regel je rechtstreeks via het menu, dus geen laptop vereist
- Geïntegreerde beveiligingen — onderspanningsbeveiliging en foutcodes die direct op het scherm worden weergegeven voor snelle diagnose
Details en Prestaties
De metalen behuizing van de controller (110×55×30 mm) voert warmte efficiënt af, zelfs bij een maximale stroomsterkte van 20A, waardoor de temperatuur tijdens intensief gebruik netjes onder controle blijft. De Sine Wave technologie zorgt niet alleen voor een stillere werking, maar levert ook een hoger energierendement en een langere levensduur van de motor op.
Het M5 LCD-display sluit je direct aan zonder dat er adapters nodig zijn. Het toont in real-time je snelheid, totale en dagteller, PAS-ondersteuningsniveau en de status van de verlichting. Dankzij de instelbare achtergrondverlichting blijft het scherm ook in het donker perfect afleesbaar en met de speciale knoppen navigeer je zelfs tijdens het rijden intuïtief door het menu.
| Parameter | Waarde / Detail |
|---|---|
| Materiaal controller | Metaal |
| Kleur | Zilver |
| Afmetingen controller | 110 × 55 × 30 mm |
| Nominale spanning | 24V / 36V |
| Nominaal vermogen | 500W – 1000W |
| Maximale stroom | 20A |
| Compatibel motortype | Brushless, 60° / 120° fase (automatische herkenning) |
| Controller golfstijl | Sine Wave (3 modi) |
| M5 Display functies | Snelheid, totaal/dagelijks aantal kilometers, verlichting, instelbare achtergrondverlichting, PAS, cruise control |
| Rijmodi | Pedal Assist (PAS), Elektrisch rijden, Gecombineerd |
| Startmodi | Direct Start / Kick-to-Start |
| Beveiligingen | Onderspanning, EABS, foutcodes |
Programmeer- en Gebruiksinstructies
- Open het instellingenmenu op het M5-display door de modusknop lang ingedrukt te houden (volgens de meegeleverde handleiding).
- Stel de systeemspanning (24V / 36V) in zodat deze overeenkomt met de gebruikte accu.
- Voer de wielmaat in inches in voor een nauwkeurige berekening van de snelheid en afgelegde afstand.
- Configureer het aantal magneten van de PAS-sensor en pas de gevoeligheid aan op basis van je gewenste rijstijl.
- Kies de startmodus: Direct Start (direct optrekken met de gashendel) of Kick-to-Start (vereist eerst een duwtje).
- Stel de snelheidslimiet in en schakel cruise control naar wens in of uit.
- Pas de helderheid van de achtergrondverlichting en de meeteenheden (km/u of mph) aan in het submenuscherm.
- Controleer eventuele foutcodes die opduiken bij een storing en raadpleeg de handleiding voor een snelle probleemoplossing.
Inhoud van de Verpakking

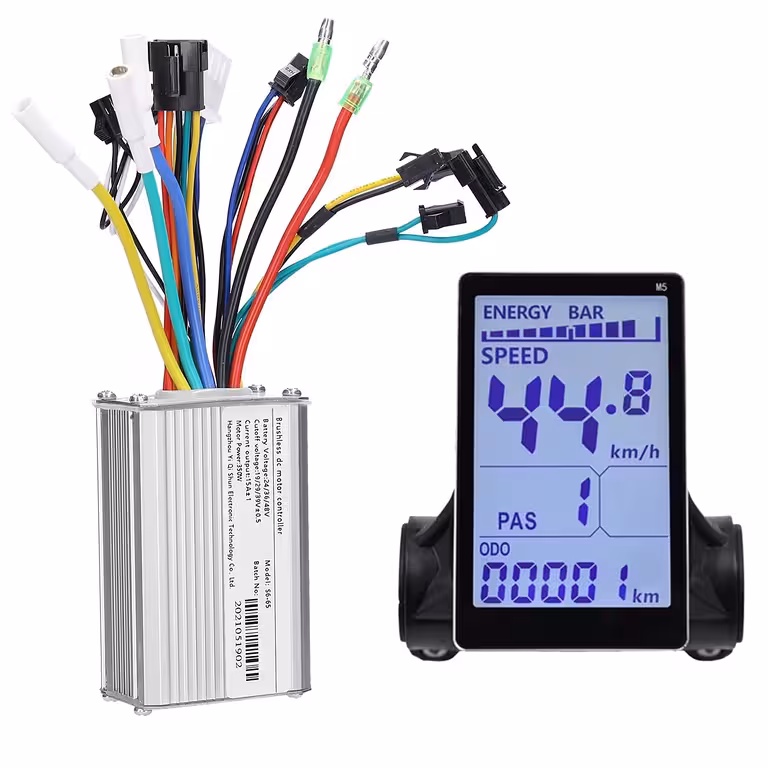

- 1× 500W–1000W, 20A, Sine Wave brushless controller
- 1× Multifunctioneel M5 LCD-display
- Inclusief benodigde aansluitkabels
Veelgestelde Vragen
Is deze set compatibel met mijn 36V 750W motor?
Ja zeker. De set ondersteunt zowel 24V als 36V en brushless motoren van 500W tot 1000W. Een motor van 36V 750W werkt hier dus probleemloos mee samen — zorg er enkel voor dat het een brushless motor betreft voorzien van Hallsensoren.
Moet ik van tevoren weten of mijn motor een fasehoek van 60° of 120° heeft?
Nee, dat is niet nodig. De controller herkent de fasehoek automatisch, dus handmatige configuratie hiervoor is overbodig.
Kan ik de maximale snelheid rechtstreeks via het display instellen?
Ja. Via het menu van het M5-display stel je eenvoudig een aangepaste snelheidslimiet in — handig als je wilt voldoen aan de lokale wet- en regelgeving voor elektrische voertuigen.
Heb ik speciale programmeerapparatuur nodig voor de installatie?
Nee hoor. De set is direct klaar voor gebruik. Geavanceerde instellingen — zoals wielmaat, PAS-magneten en snelheidslimiet — pas je gemakkelijk stap voor stap aan via het M5-menu, precies zoals omschreven in de bijgeleverde handleiding.
Beoordelingen
Er zijn nog geen beoordelingen.
