PWM Controller 5V–24V 8A — nauwkeurige controle over frequentie, pulsen en motortoerental in één module
Wil je het toerental van een motor regelen, een nauwkeurig signaal genereren of een getimede sequentie automatiseren? Deze 5V–24V 8A PWM-controller doet het allemaal zonder ingewikkelde software, pc of programmeerkennis. Met twee werkmodi — PWM en PULSE — is deze module geschikt voor alles, van snelle prototyping tot herhaalbare industriële toepassingen.

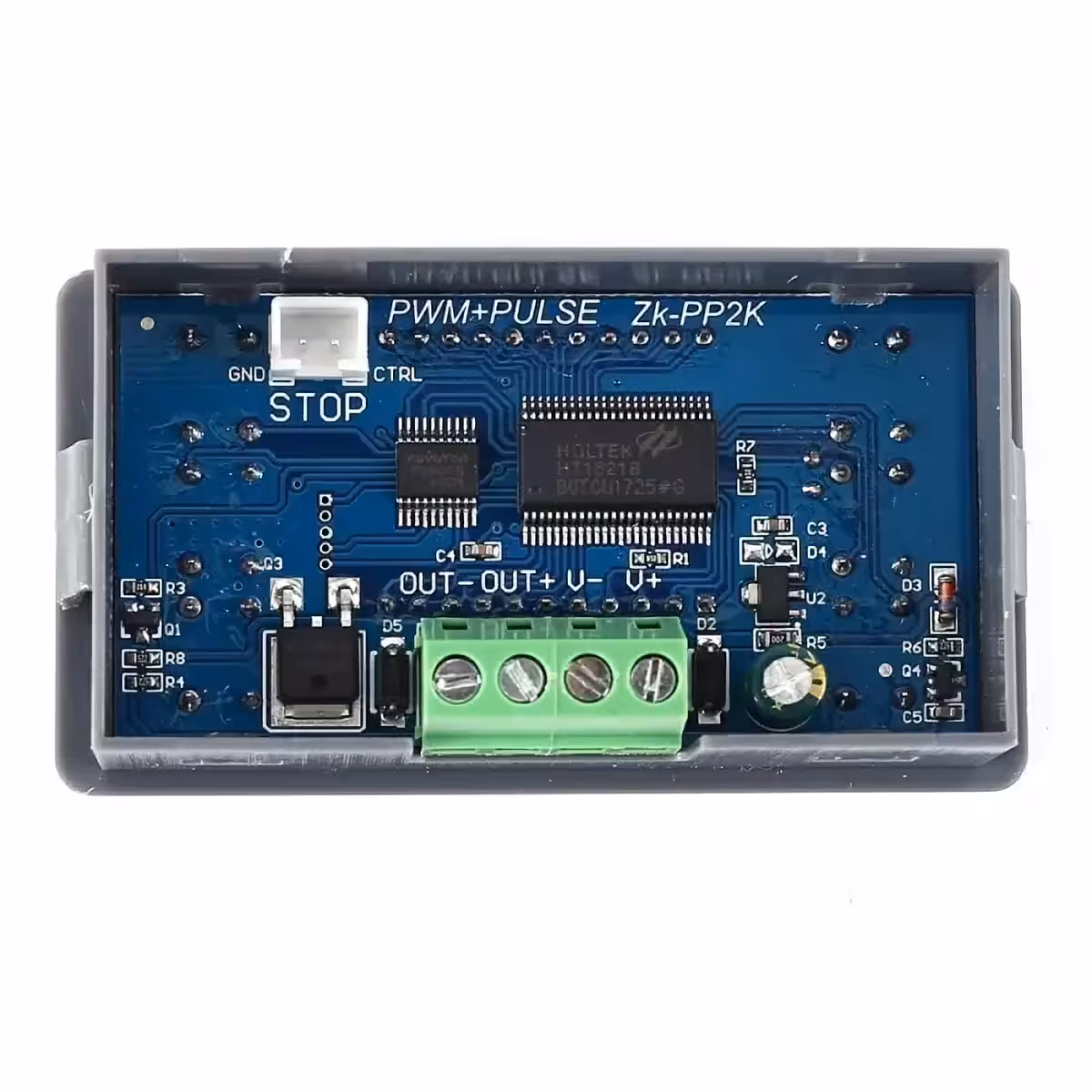

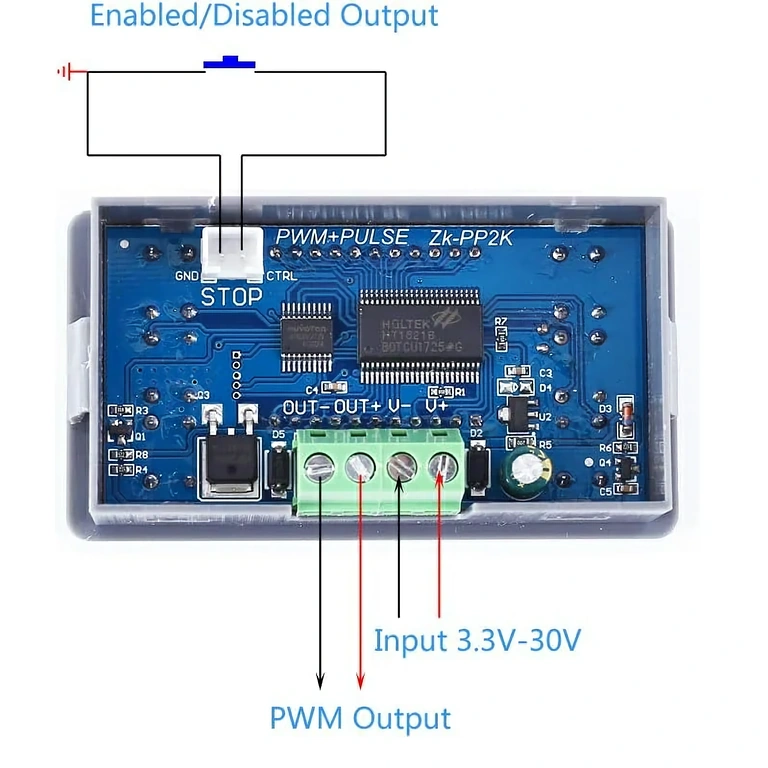

Let op: De voedingsspanning is DC 3,3V–30V. Voor het aansturen van motoren of andere belastingen adviseren wij een nominaal bereik van 5V–24V, met inachtneming van de maximale uitgangsstroom van 8A.
Waarom kiezen voor deze controller? (Belangrijkste voordelen):
- Instelbare frequentie 1Hz–150KHz — van trage timers tot snelle signalen voor borstelloze motoren of RF-toepassingen.
- Duty cycle 0–100% met fijne afstelling — schakel de belasting volledig uit, op vol vermogen, of op elke gewenste tussenwaarde.
- Cyclische timer met 0,001s precisie — stel de ON-tijd, OFF-tijd, inschakelvertraging en het aantal pulsen (1–9999 of oneindig) nauwkeurig in.
- 8A uitgangsstroom — krachtig genoeg voor DC-motoren, 12V/24V magneetventielen of LED-strips tot 192W bij 24V.

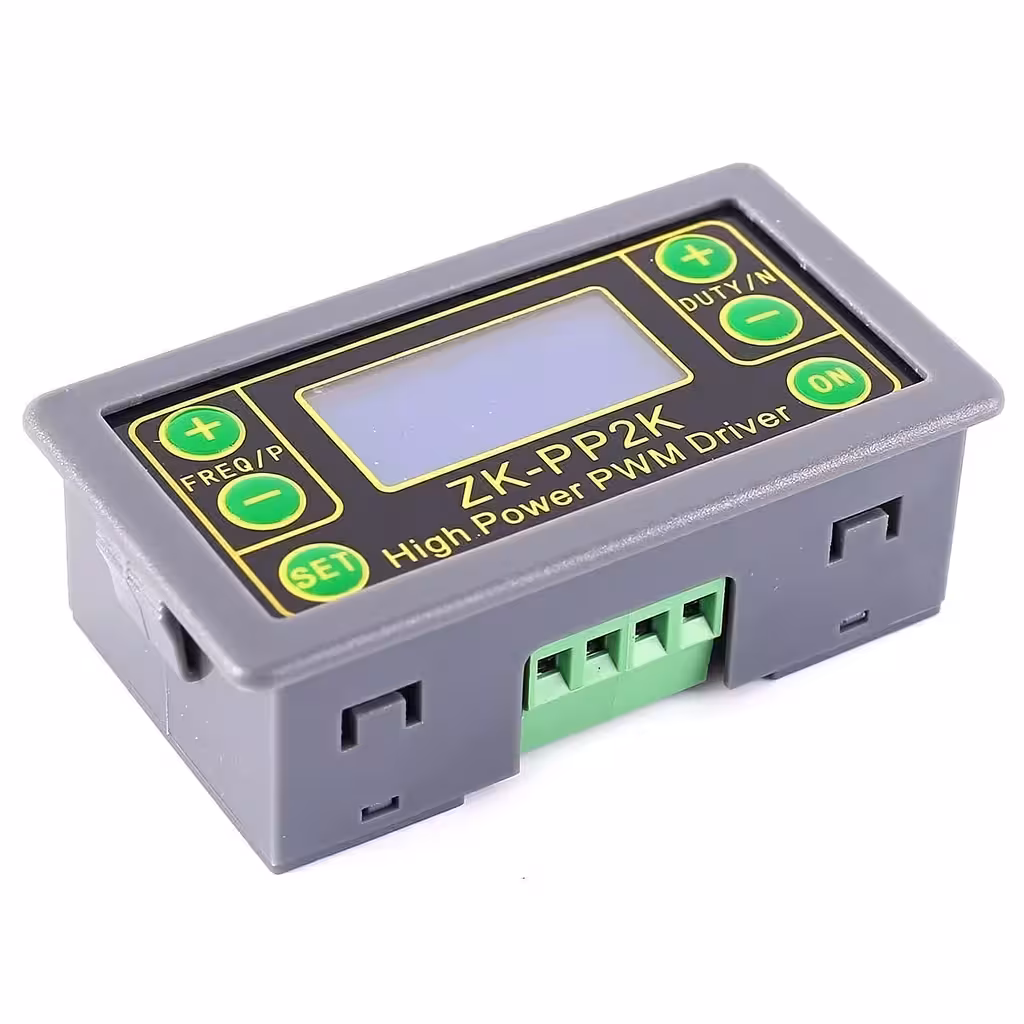

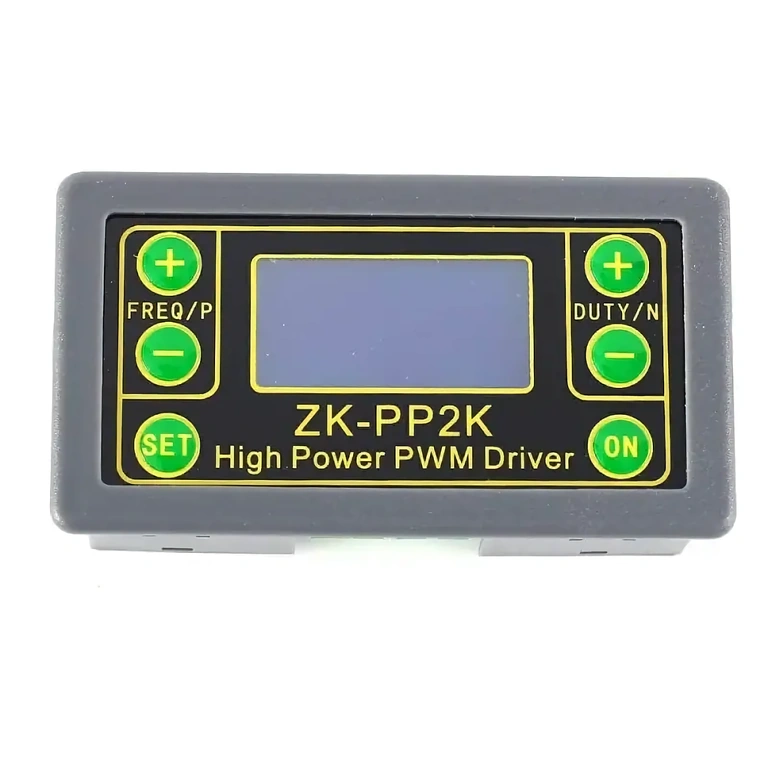

- Directe bediening — voorzien van fysieke knoppen en een helder LCD-scherm. Geen drivers of laptop nodig.
- Niet-vluchtig geheugen — je instellingen blijven behouden na het uitschakelen, dus je hoeft niet opnieuw te programmeren.
- Breed temperatuurbereik −20°C … +85°C — betrouwbaar in de werkplaats, buiten of in schakelkasten.
Prestaties en functionaliteit
In de PWM-modus stel je onafhankelijk de frequentie en duty cycle in — het signaal blijft continu actief, ideaal voor het regelen van een DC-motor of als LED-dimmer. In de PULSE-modus definieer je een volledige sequentie: de breedte van de positieve en negatieve puls, de vertraging bij opstarten en het totaal aantal cycli. Na afloop stopt de uitgang automatisch — ideaal voor geautomatiseerde processen zonder toezicht.

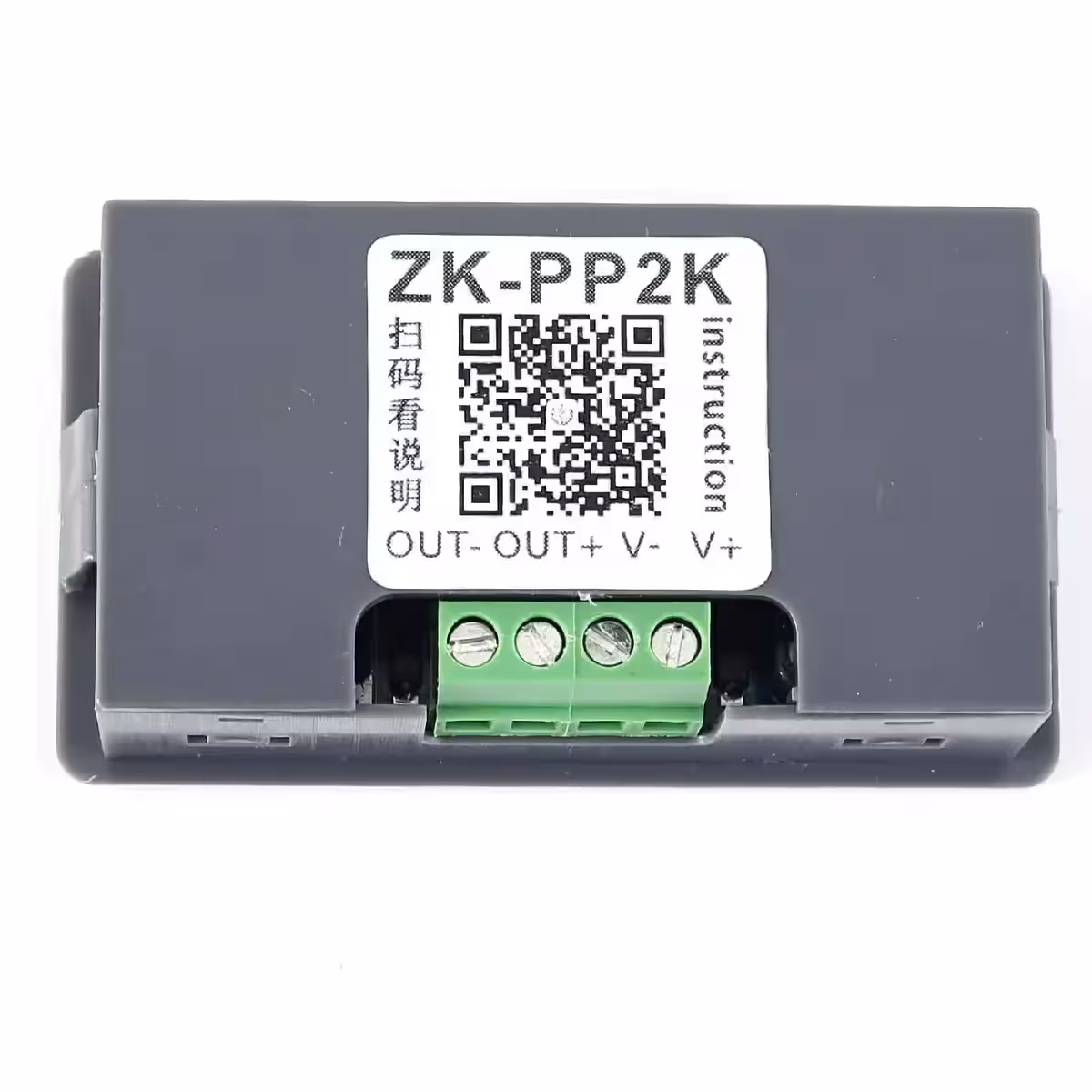

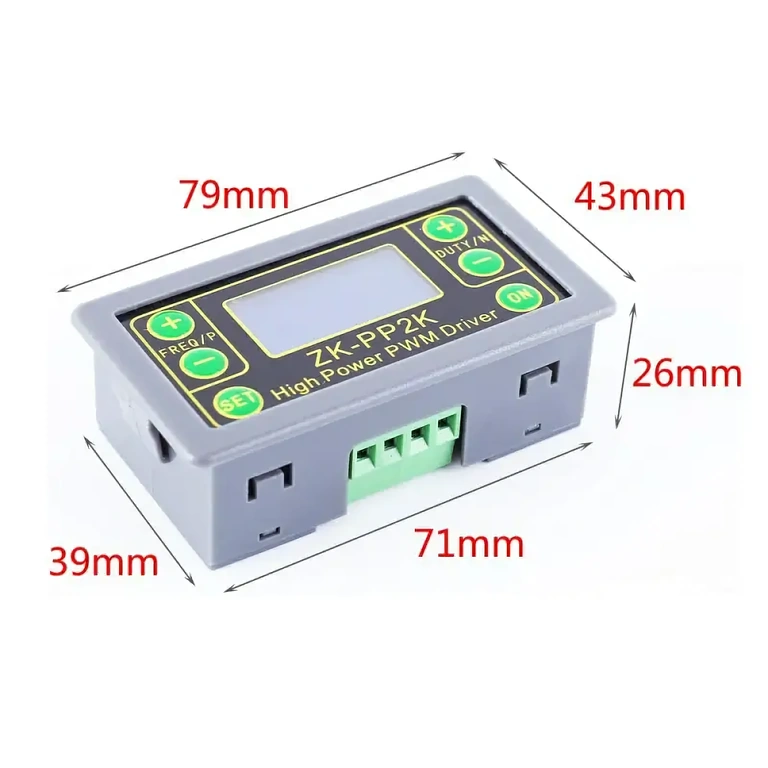

Schakelen tussen modi doe je door de SET-knop ingedrukt te houden; de OUT-indicator geeft de status van de uitgang aan. Met afmetingen van slechts 79 × 43 × 26 mm is de module eenvoudig in te bouwen in elk paneel of behuizing.
| Parameter | Waarde / Specificatie |
|---|---|
| Voedingsspanning | DC 3,3V – 30V |
| Aanbevolen werkspanning | DC 5V – 24V |
| Maximale uitgangsstroom | 8A |
| PWM frequentiebereik | 1Hz – 150KHz |
| Duty Cycle | 0,00% – 100% |
| Pulsbreedte (positief/negatief) | 0,000s – 9999s |
| Inschakelvertraging | 0,000s – 9999s |
| Aantal pulsen | 1 – 9999 of oneindig (—-) |
| Werkmodi | PWM (frequentie + duty cycle) / PULSE (timer + pulsen) |
| Bedrijfstemperatuur | −20°C … +85°C |
| Luchtvochtigheid | 0% – 95% RV (niet-condenserend) |
| Afmetingen | 79 × 43 × 26 mm |

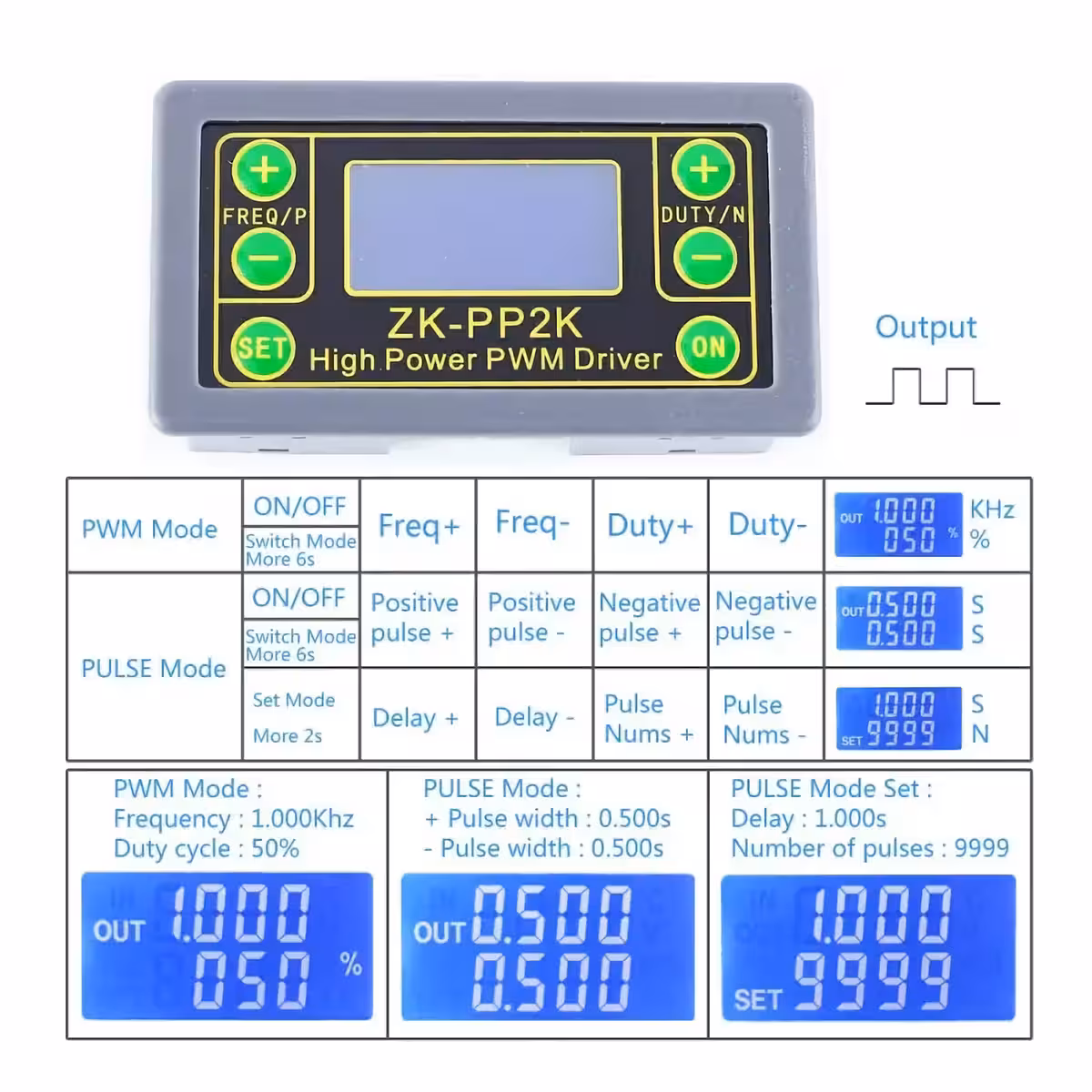

Programmeren en Gebruik

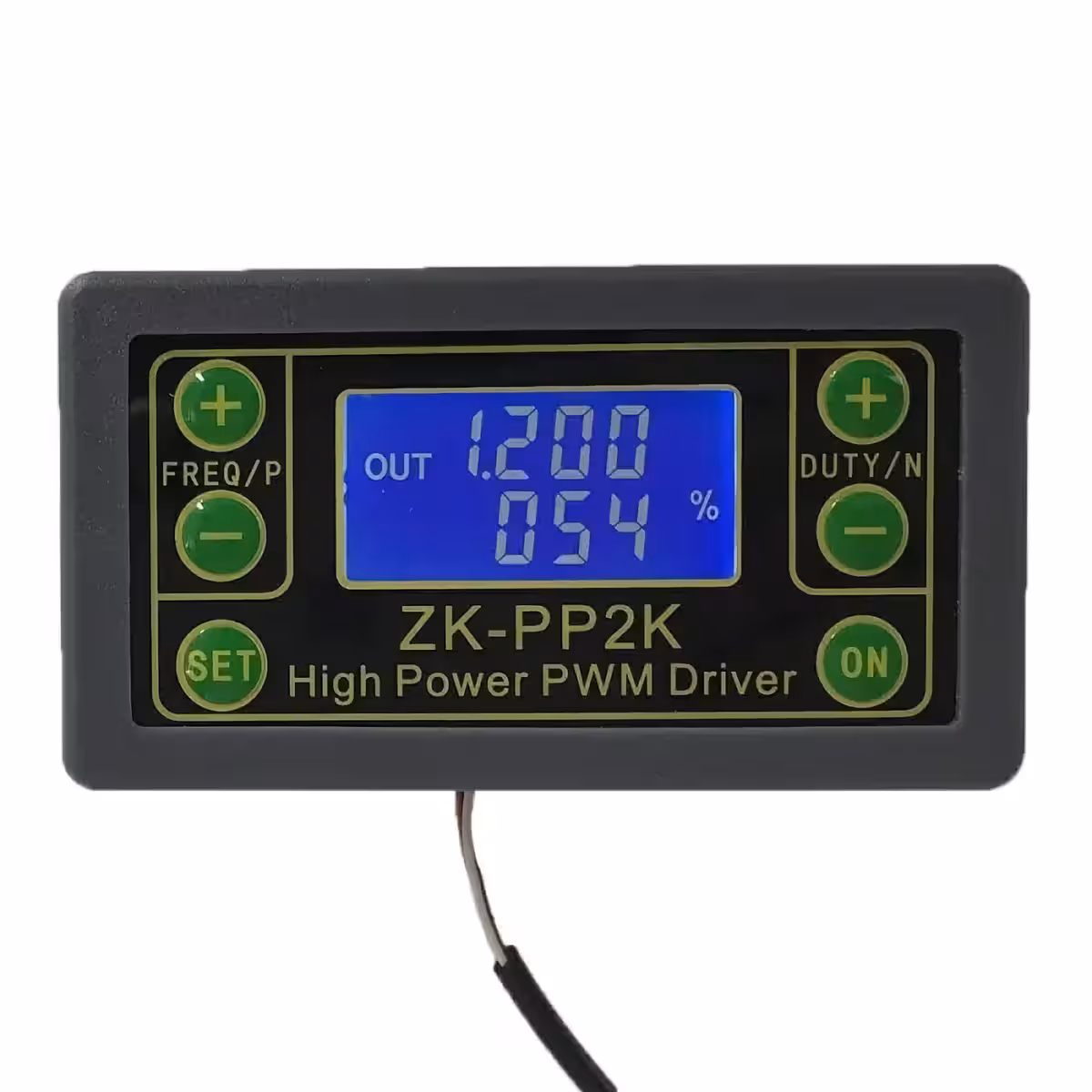

- PWM-modus (fabrieksinstelling): Bij opstarten staat de module in PWM-modus (herkenbaar aan het % symbool). Gebruik FREQ+/FREQ− voor de frequentie (1Hz–150KHz) en DUTY+/DUTY− voor de duty cycle (0,00%–100%). Druk kort op ON om de uitgang te activeren.
- Naar PULSE-modus: Houd de SET-knop ca. 6 seconden ingedrukt. Het % symbool verdwijnt; de module staat nu in PULSE-modus.
- Pulsconfiguratie (PULSE-modus): Gebruik P+/P− voor de positieve pulsbreedte en N+/N− voor de negatieve pulsbreedte (in seconden, 0,001s nauwkeurig).
- Timer en pulsaantal: Houd SET 2 seconden ingedrukt (SET verschijnt linksonder). Stel de vertraging in met P+/P− en het aantal pulsen met N+/N− (—- staat voor oneindig).
- Start sequentie: Druk kort op ON — de module wacht de ingestelde tijd, genereert het aantal pulsen en schakelt daarna automatisch uit.
- Terug naar PULSE-interface: Houd SET 2 seconden ingedrukt vanuit het timermenu.
- Terug naar PWM-modus: Houd SET ca. 6 seconden ingedrukt vanuit de PULSE-modus.
Inhoud van de verpakking
- 1x PWM Controller / Signaalgenerator / Timer module 5V–24V 8A
Veelgestelde vragen
Kan ik hier direct DC-motoren mee aansturen?
Ja, met een uitgang van 8A kun je direct kleine tot middelgrote DC-motoren aansturen. Voor zwaardere motoren of inductieve belastingen raden we aan een extra MOSFET-driver of relais toe te voegen.
Wat is het verschil tussen PWM en PULSE?
PWM levert een continu signaal, ideaal voor toerentalregeling of LED-dimmen. PULSE biedt volledige controle over een specifieke reeks: aantal pulsen, duur en vertraging. Dit is perfect voor magneetventielen en automatiseringsprocessen waarbij je cycli wilt tellen.
Werkt dit voor RC-servomotoren op 50Hz?
Ja, de frequentie begint bij 1Hz, dus 50Hz valt binnen het bereik. Gebruik de PULSE-modus en stel de pulsbreedte in tussen 1ms en 2ms voor nauwkeurige positionering.
Blijven mijn instellingen bewaard na uitschakelen?
Zeker. De module slaat frequentie, duty cycle, pulsbreedtes en timer-instellingen automatisch op in het interne geheugen.
Kan ik dit gebruiken als dimmer voor RGB LED-strips?
Ja, voor monochrome 5V–24V strips met een verbruik onder de 8A. Voor RGB-strips heb je per kleurkanaal één module nodig om ze onafhankelijk te kunnen regelen.
