1S 10A BMS-module – de ultieme beveiliging voor je 18650 Li-ion en LiPo DIY-projecten
Ben je bezig met het bouwen van een powerbank, het reviseren van een accupack of het integreren van een 18650-cel in een custom apparaat? Zonder een betrouwbare BMS-module tussen de cel en je circuit kan een kortsluiting of diepontlading je accu binnen enkele seconden onherstelbaar beschadigen. Deze set van 6 stuks 1S BMS-modules biedt de perfecte oplossing: compact, betrouwbaar en eenvoudig te integreren.
Let op: Volg het aansluitschema nauwkeurig. Het omwisselen van de polariteit of een onjuiste aansluiting kan leiden tot permanente schade aan zowel de module als de aangesloten accu.
Waarom kiezen voor deze set? (Belangrijkste voordelen):
- 4-in-1 beveiliging — Bescherming tegen overspanning (4.23V), diepontlading (2.45V), overstroom (15A) en kortsluiting met directe uitschakeling in microseconden.
- Hoogwaardig DW01 + 8205A circuit — Geen generieke componenten, maar stabiele drempelwaarden die ook op lange termijn nauwkeurig blijven.
- 10A continu, 12A piek — Geschikt voor veeleisende toepassingen zoals kleine motoren, krachtige LED-verlichting en draadloze modules met stroompieken.
- Compact formaat (35 × 7.6 × 2 mm) — Past in krappe behuizingen waar andere modules te groot zijn; de dikte van slechts 2 mm is ideaal voor miniatuurprojecten.
- Voordelige 6-delige set — Altijd voldoende voorraad voor meerdere projecten of reserveonderdelen, zonder extra verzendkosten.
- Universele compatibiliteit — Werkt naadloos met 18650, 14500, 16340 en 1S LiPo-cellen van 3.7V.
Specificaties en Prestaties
Het DW01-IC bewaakt continu de celspanning en stuurt de 8205A-transistoren aan zodra de spanning tijdens het laden boven de 4.23V komt of tijdens het ontladen onder de 2.45V zakt. Bij kortsluiting reageert de module direct door de stroomtoevoer volledig te onderbreken, wat zowel de cel als je elektronica beschermt. Bij gebruik nabij de limiet van 10A continu adviseren wij voor voldoende ventilatie te zorgen om de temperatuur optimaal te houden.
| Parameter | Waarde / Detail |
|---|---|
| Celconfiguratie | 1S (enkele cel) |
| Nominale accuspanning | 3.7V (Li-ion / LiPo) |
| Nominale stroom | 10A |
| Maximale stroom (piek) | 12A |
| Overstroombeveiliging | 15A |
| Overspanningsbeveiliging | 4.23V ±0.05V |
| Diepontladingsbeveiliging | 2.45V ±0.1V |
| Kortsluitbeveiliging | Ja (directe uitschakeling) |

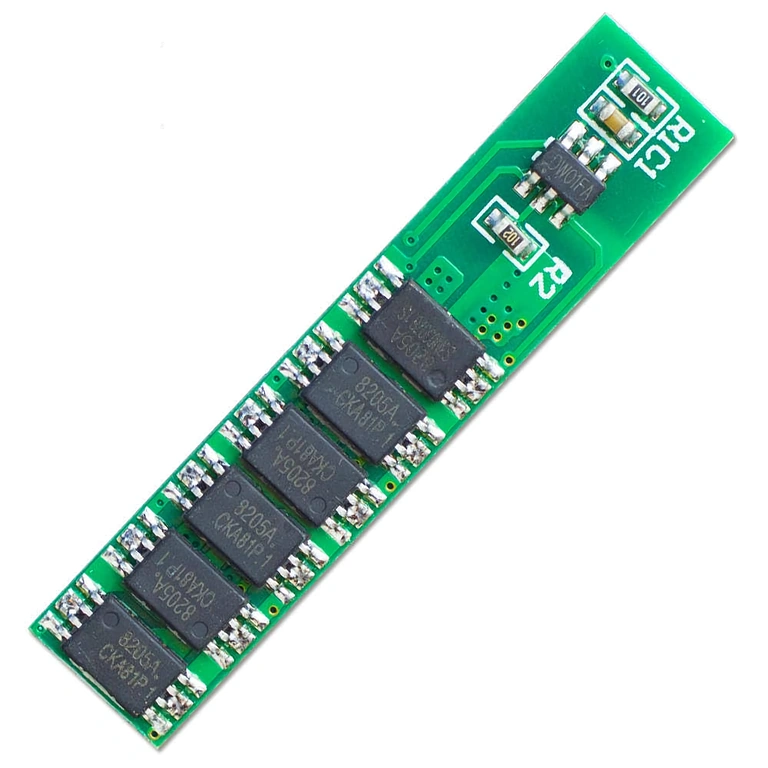

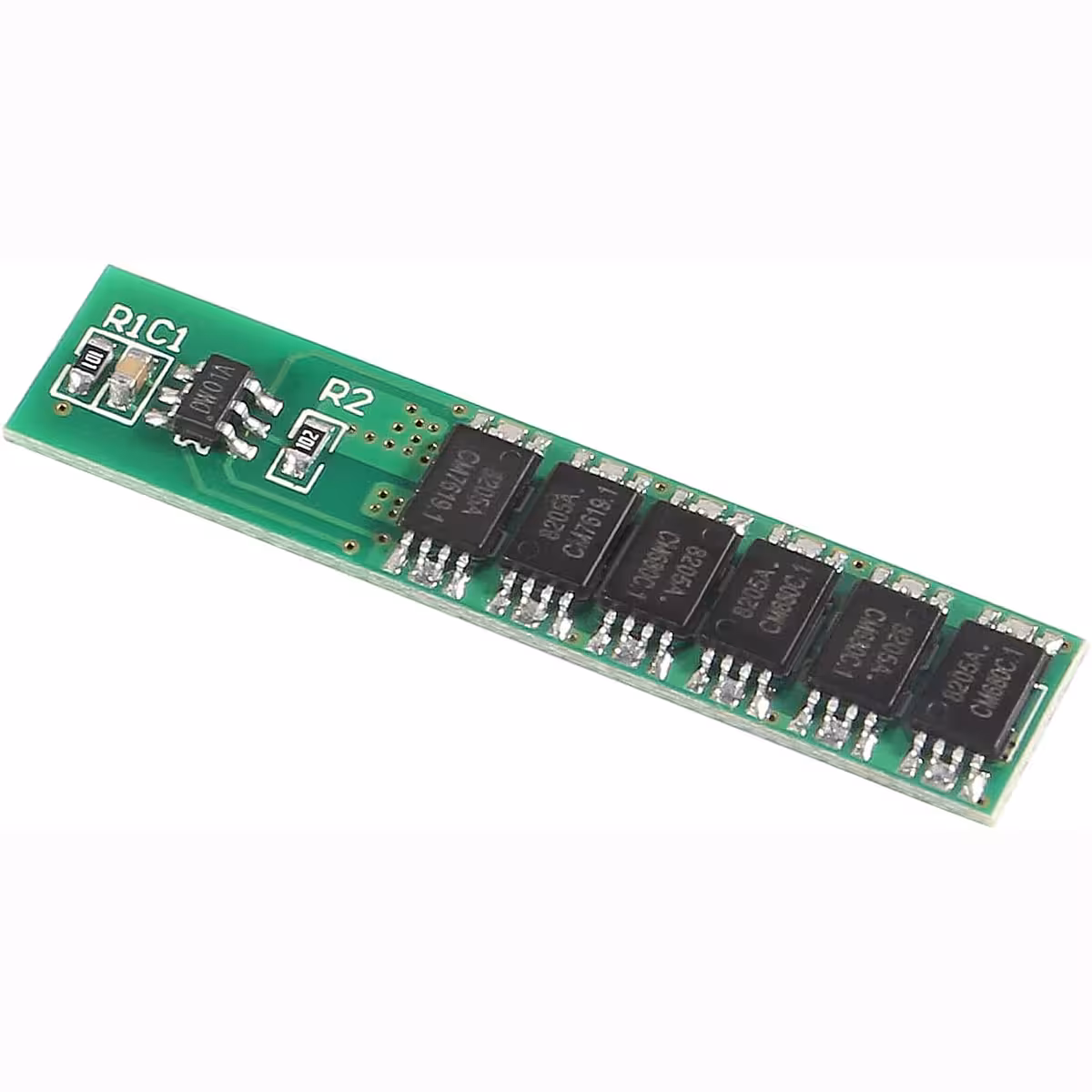

| Geïntegreerd circuit | DW01 + 8205A |

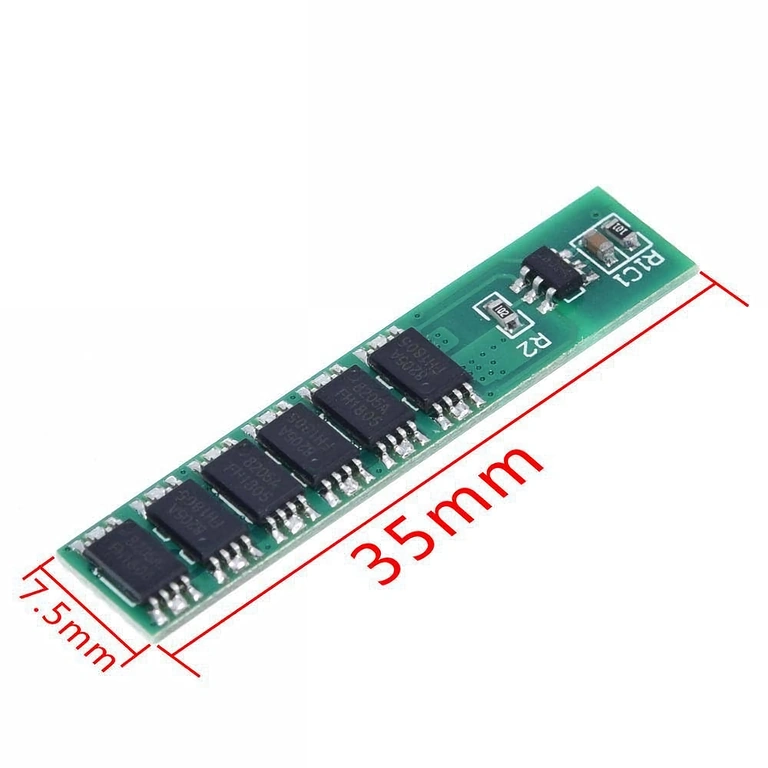

| Afmetingen | 35 × 7.6 × 2 mm |

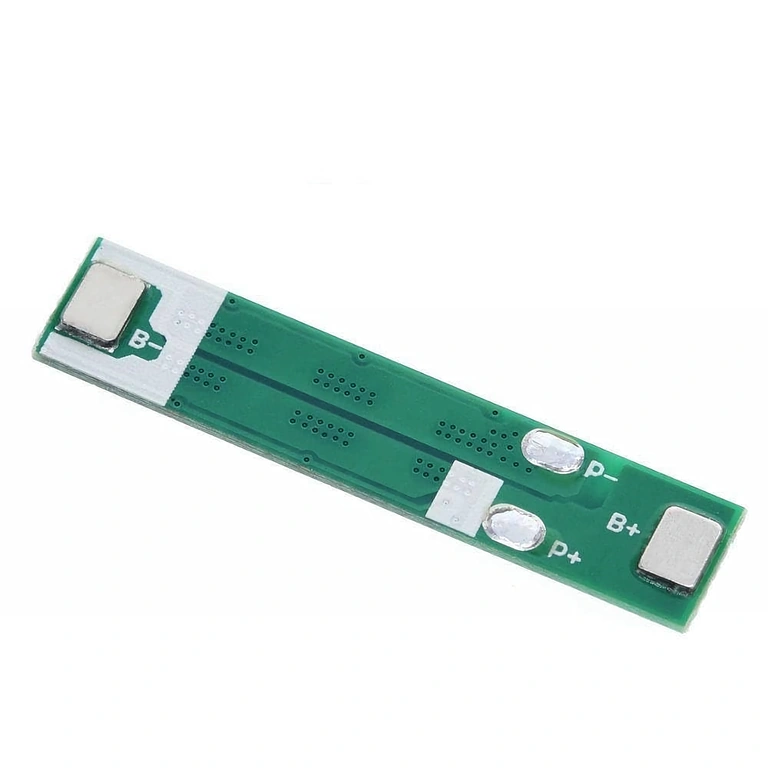

| Aansluitingen | B+ (accu+), B- (accu-), P+ (uitgang+), P- (uitgang-) |
| Compatibiliteit | 18650, 14500, 16340, LiPo 1S |
| Aantal in set | 6 modules |

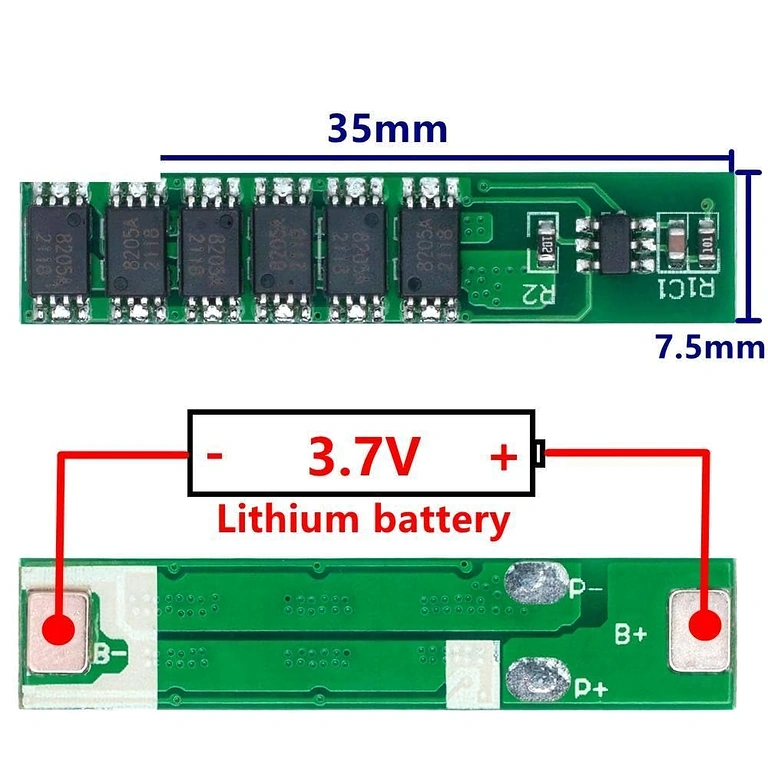

Aansluitinstructies
- Verbind B+ met de pluspool van de Li-ion of LiPo-cel.
- Verbind B- met de minpool van de cel.
- Verbind P+ met de positieve draad van je belasting of lader.
- Verbind P- met de negatieve draad van je belasting of lader.
- Controleer altijd de polariteit voordat je de voeding inschakelt; verkeerd aansluiten veroorzaakt blijvende schade.
- Overschrijd de 10A continu niet om oververhitting te voorkomen.
Inhoud van de verpakking

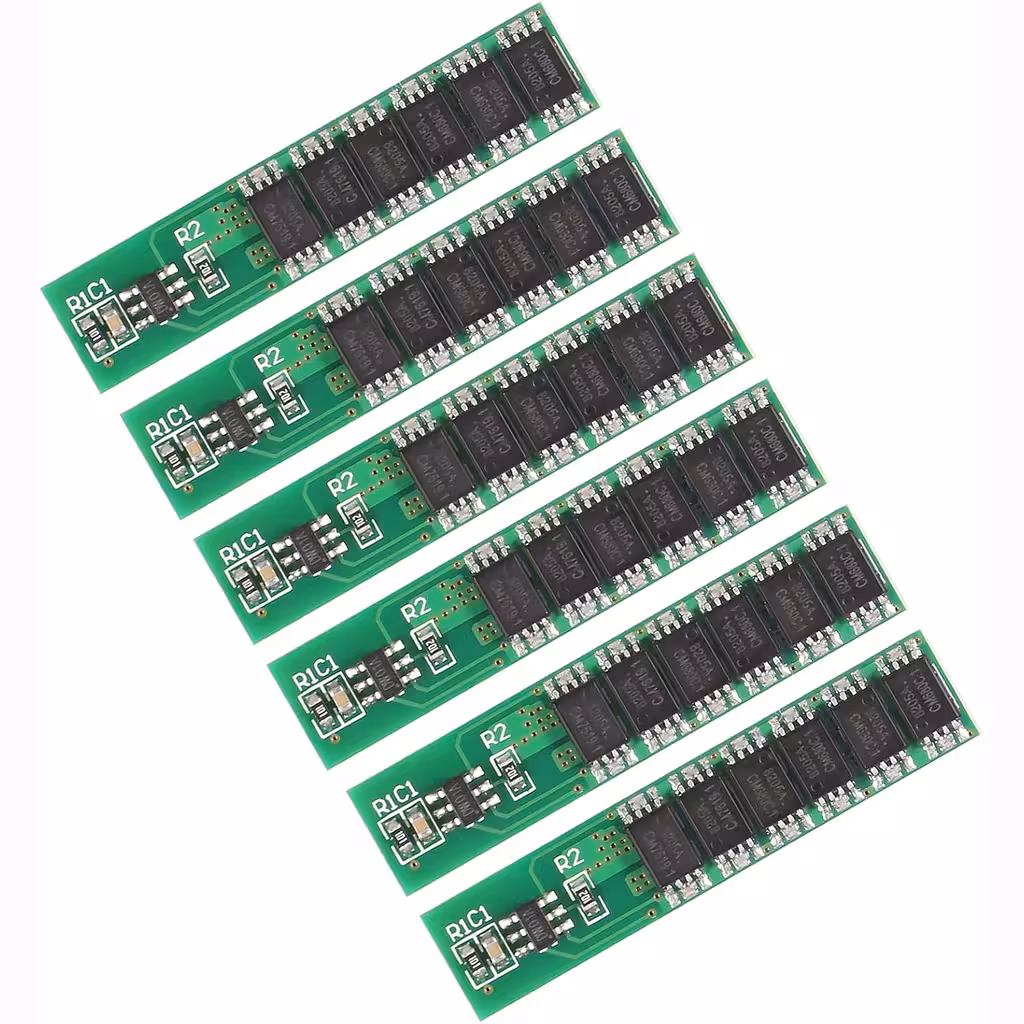

- 6 × BMS-module 1S 18650 3.7V 10A (DW01 + 8205A)
Veelgestelde vragen
Is deze module geschikt voor alle 18650-cellen, ook die met een hoge capaciteit (3000–3500 mAh)?
Ja, absoluut. De module beveiligt elke 3.7V-cel in 1S-configuratie, ongeacht de capaciteit. Dit geldt voor 18650, 14500, 16340 en 1S LiPo-accu’s.
Kan ik tegelijkertijd laden en ontladen via dezelfde module?
De module beschikt over één gemeenschappelijke poort (P+/P-) voor beide functies. Het gelijktijdig aansluiten van een lader en een belasting wordt echter afgeraden zonder extern scheidingscircuit, omdat dit onvoorspelbaar gedrag van de beveiliging kan veroorzaken.
Hoe reset ik de module na een kortsluitbeveiliging?
Verwijder de oorzaak van de kortsluiting en sluit vervolgens de lader kortstondig aan (of koppel de accu even los en weer aan). De module zal automatisch resetten naar de normale bedrijfsmodus.
Heb ik een koellichaam nodig bij gebruik van 8–9A continu?
Bij stromen onder de 10A en met minimale ventilatie is een koellichaam doorgaans niet nodig. Gebruik je de module echter continu tegen de maximale limiet in een warme omgeving of een volledig afgesloten behuizing? Zorg dan voor enige vorm van luchtcirculatie om de temperatuur veilig te houden.
