V-156-1C25 Micro Switch met Lange Hefboom – Industriële Eindschakelaar 15A voor CNC, Automatisering en 3D-printers
Wanneer een eindschakelaar faalt, ligt je hele machine stil. Of je nu een CNC-frees, een 3D-printer of een industrieel automatiseringssysteem bouwt, je hebt een betrouwbare schakelaar nodig die altijd direct reageert. De V-156-1C25 micro switch met rolhefboom doet precies dat: geen haperingen, geen onduidelijke signalen en geen compromissen.

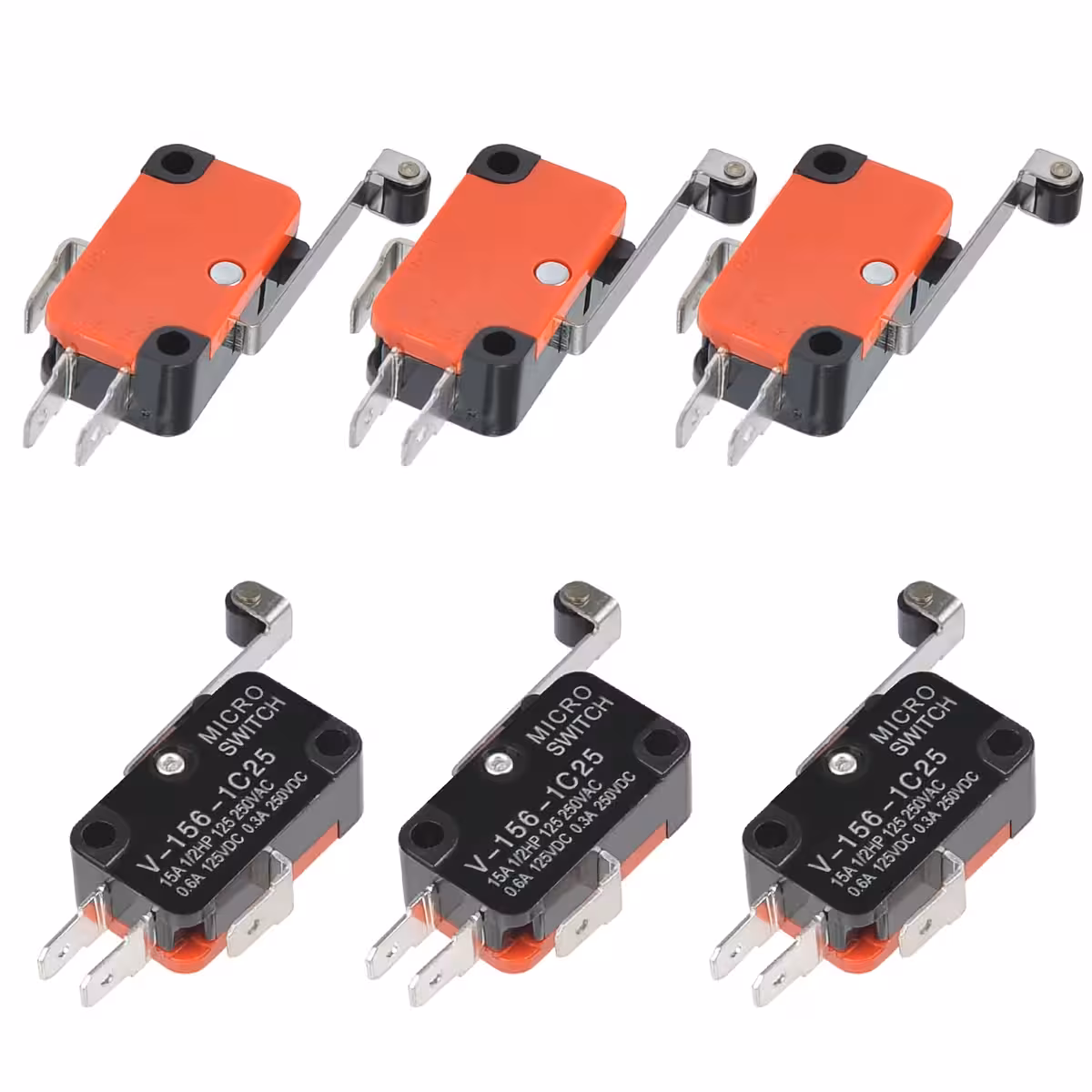

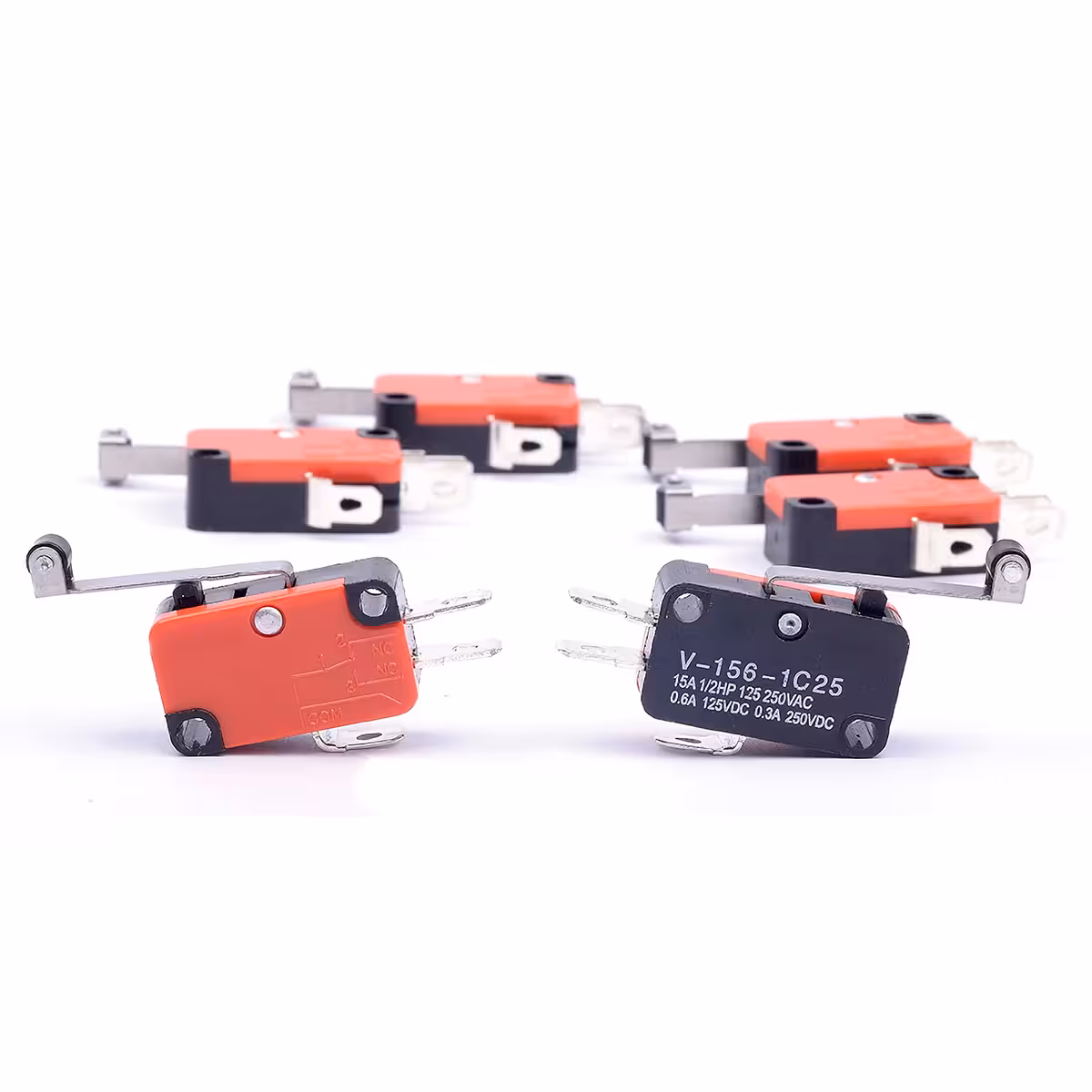

Let op: Deze set bevat 6 identieke V-156-1C25 eenheden. De afbeeldingen dienen ter illustratie van het type schakelaar. Controleer altijd de elektrische specificaties (spanning en stroom) voordat je de installatie uitvoert.
Waarom kiezen voor dit model? (Belangrijkste voordelen):
- 15A bij AC-belasting — schakel direct kleine motoren tot 1/2 pk zonder tussenkomst van een relais; dit houdt je schakelschema overzichtelijk.
- Lange rolhefboom — detecteert posities op afstand van de behuizing, waardoor een millimeter-precieze uitlijning bij montage minder kritisch is.
- Snap-action mechanisme — de overgang tussen NO en NC vindt direct plaats, ongeacht de snelheid van de bediening; ideaal voor een helder digitaal signaal naar je PLC of microcontroller.

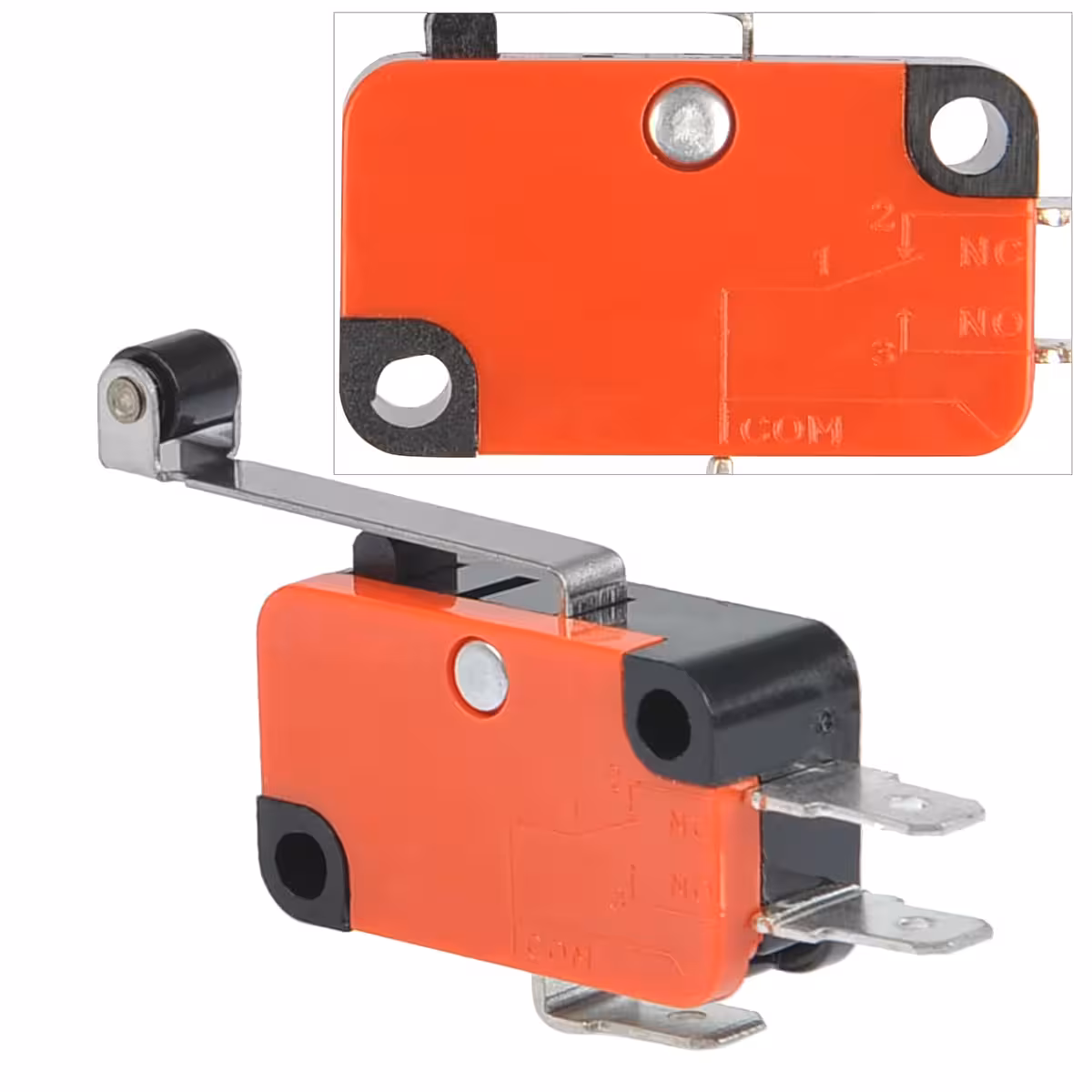

- 3 aansluitingen (COM/NO/NC) — flexibele aansluitmogelijkheden voor elke logica; geschikt voor zowel veiligheidscircuits als signalering.
- Geschikt voor AC en DC — bruikbaar tot 125V/250V AC of 125V/250V DC; één model voor vrijwel al je projecten.
- Voordelige 6-delige set — lagere prijs per stuk en altijd een reserveonderdeel bij de hand voor snel onderhoud.
- Compact ontwerp (2,79 × 1,60 cm) — past in krappe ruimtes, eenvoudig te bevestigen via de montagegaten van 0,33 cm.
Prestaties en Details

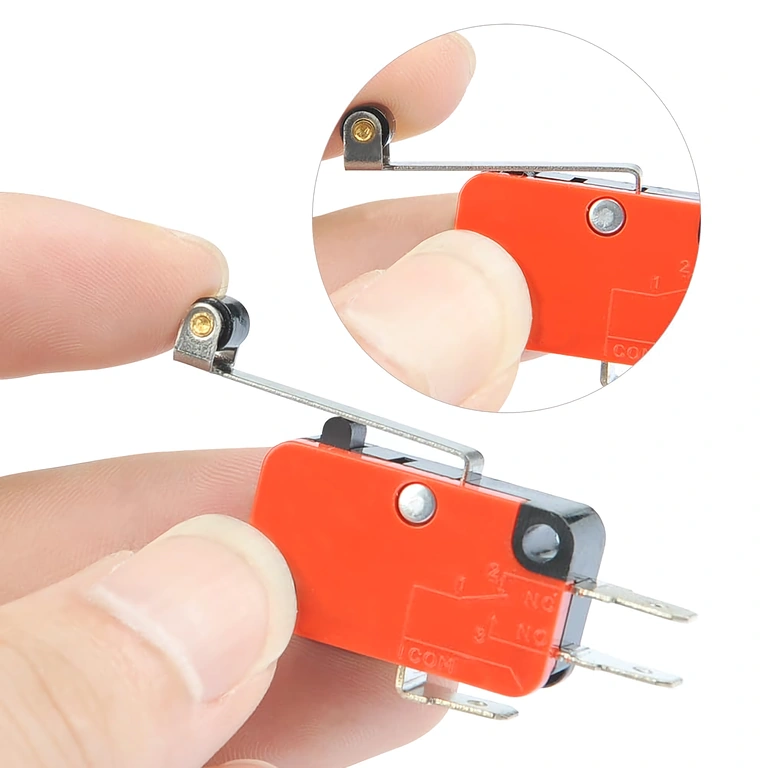

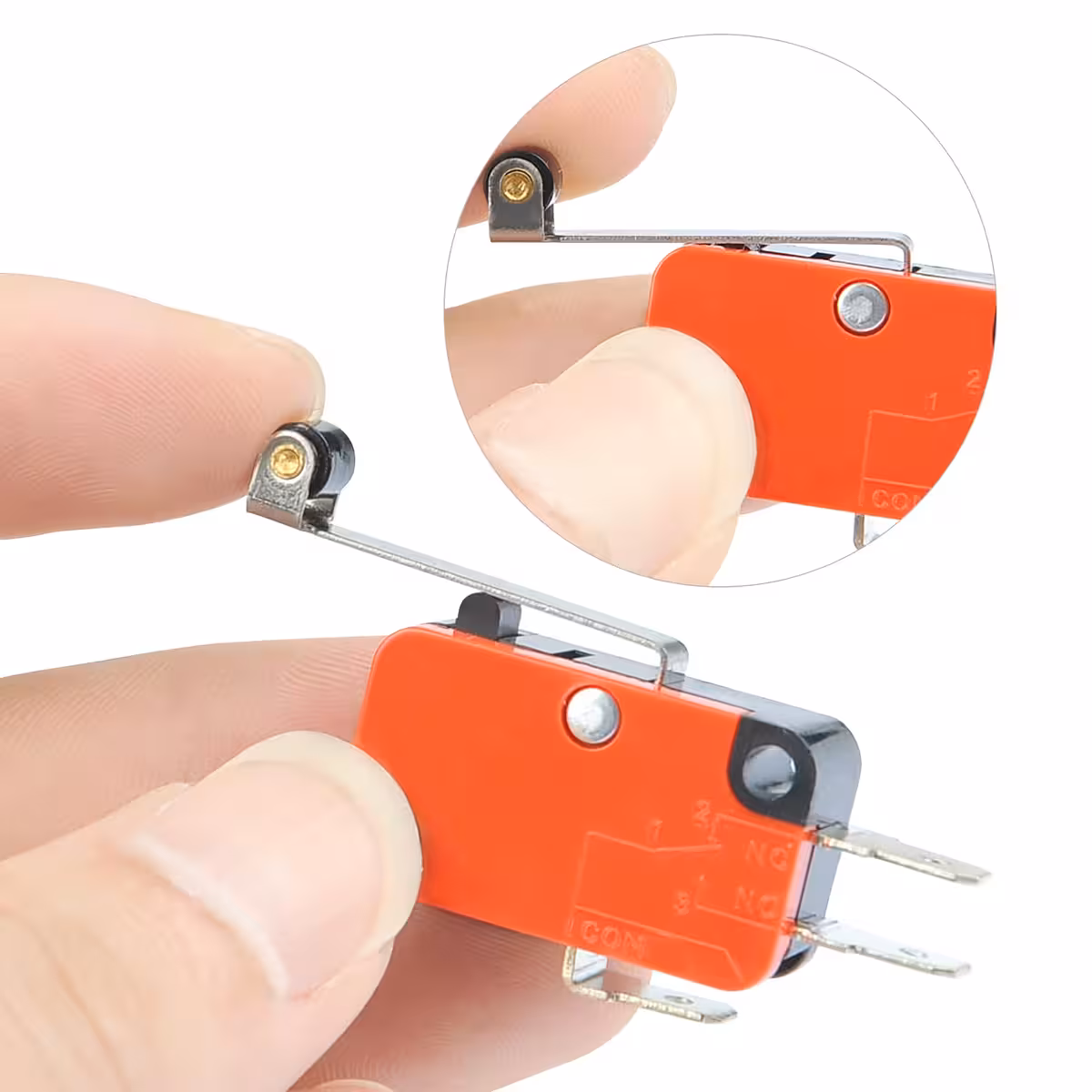

Dankzij de lange, scharnierende hefboom kun je de schakelaar onder een grotere hoek activeren. Dit biedt meer mechanische tolerantie tijdens de installatie en vereist minder kracht dan varianten met een korte hefboom. Hierdoor monteer en kalibreer je het schakelpunt aanzienlijk sneller.
Het snap-action mechanisme zorgt ervoor dat de overgang tussen Normal Open (NO) en Normal Closed (NC) abrupt verloopt, ongeacht of de hefboom langzaam of snel wordt ingedrukt. Het resultaat is een zuiver signaal zonder ‘dode zones’ — precies wat Arduino, Raspberry Pi, CNC-controllers en PLC’s nodig hebben voor een voorspelbare werking.
Met een rating van 15A bij 250V AC valt de V-156-1C25 in de categorie robuuste industriële micro switches. Voor DC-toepassingen gelden de specificaties van 0,6A/125V en 0,3A/250V, conform de standaarden voor vlamboogdoving bij continu schakelen.
| Parameter | Specificatie |
|---|---|
| Model | V-156-1C25 |
| Elektrische rating AC | 15A, 1/2 pk, 125V AC / 250V AC |
| Elektrische rating DC | 0,6A bij 125V DC / 0,3A bij 250V DC |
| Contactconfiguratie | 1NO + 1NC (3 aansluitingen: COM, NO, NC) |

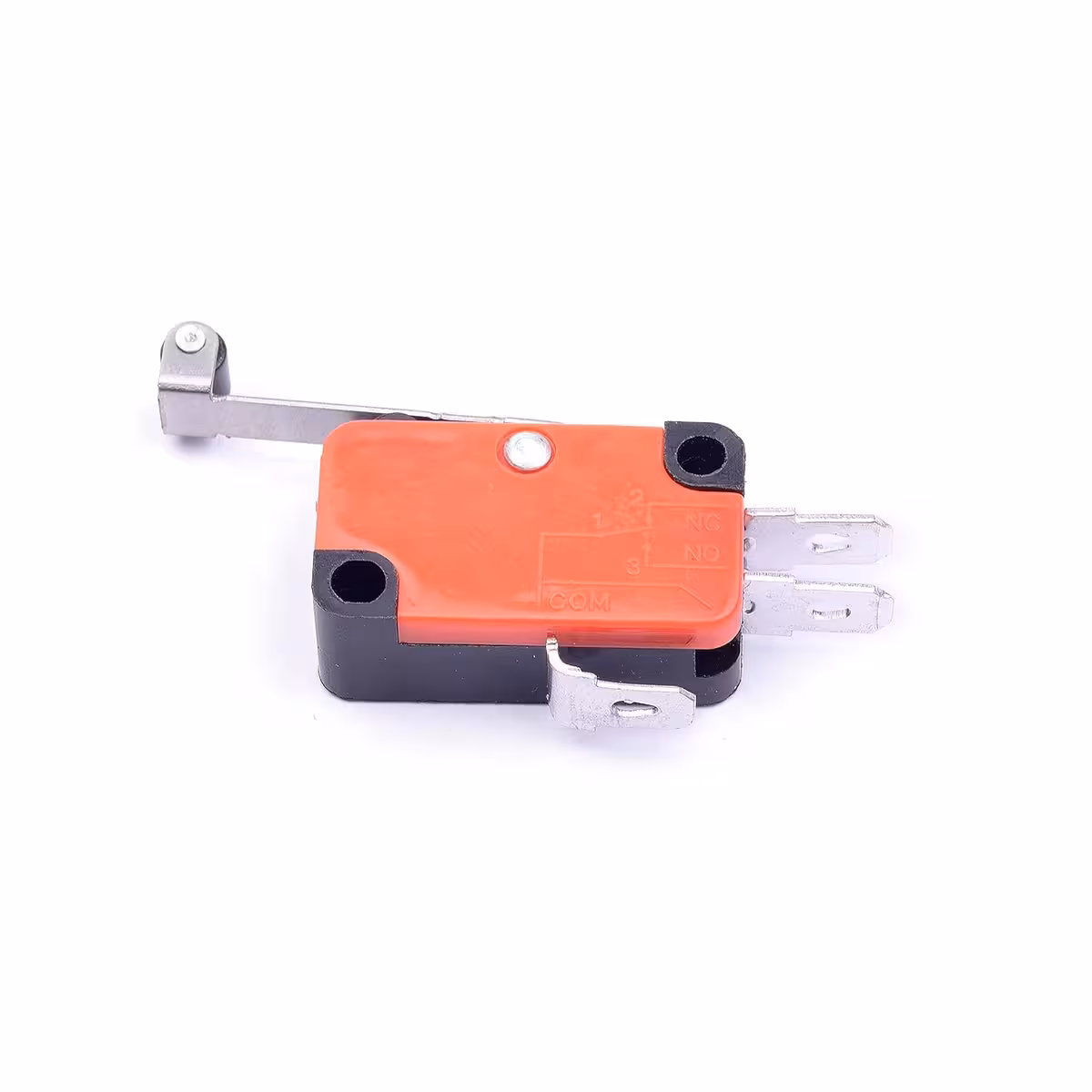

| Type bediening | Lange scharnierende rolhefboom |
| Schakelmechanisme | Snap-action (momentary) |

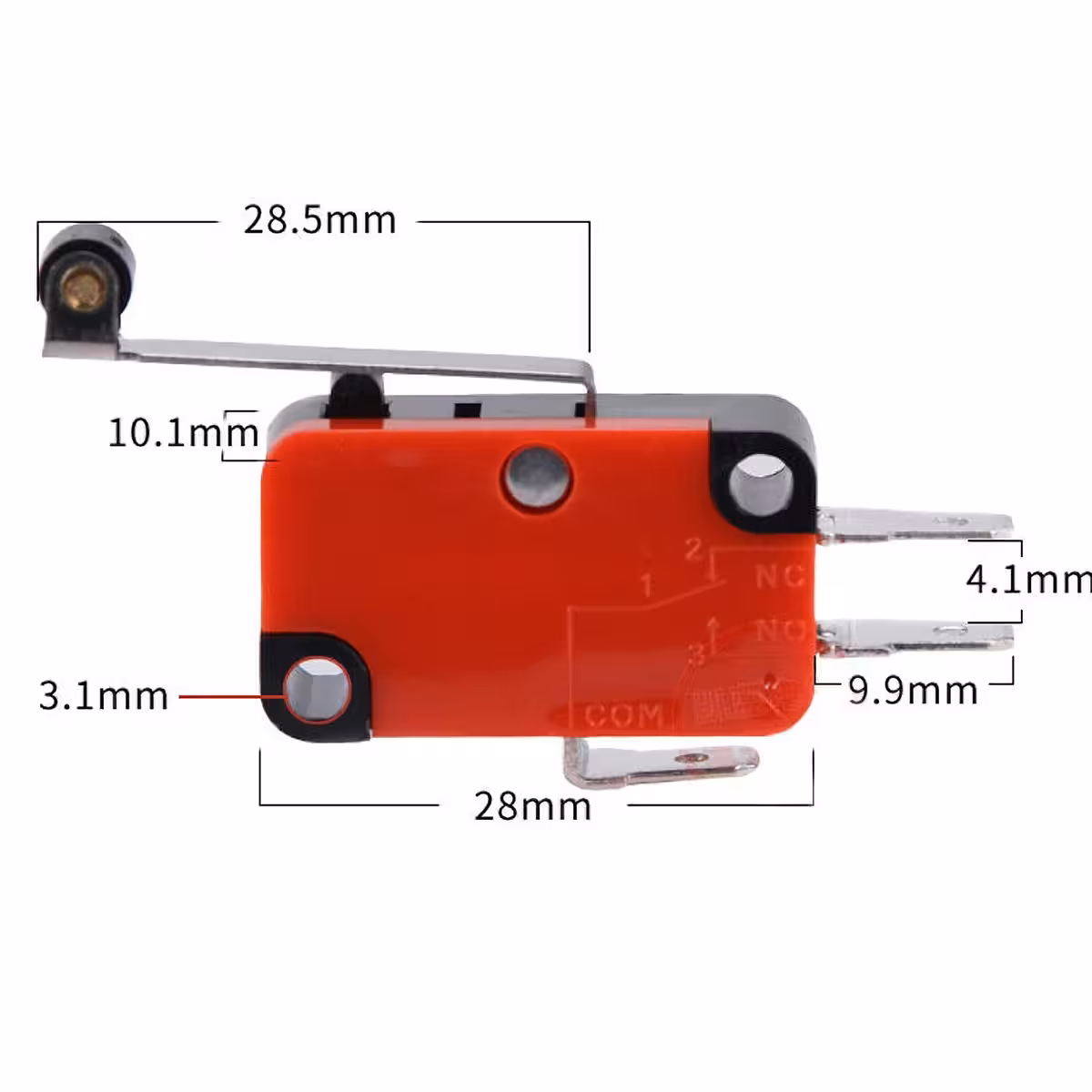

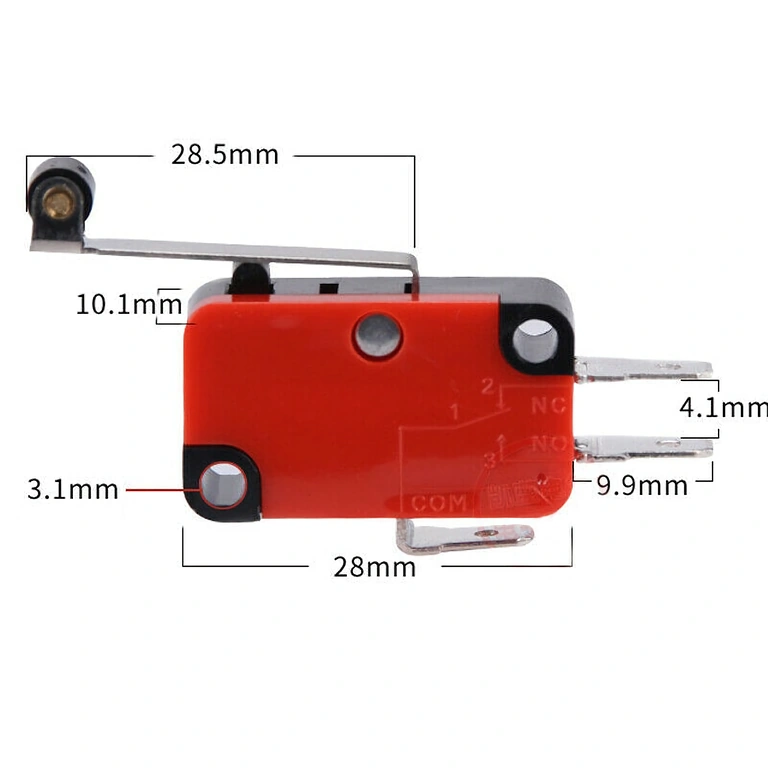

| Afmetingen behuizing | 2,79 × 1,60 × 0,99 cm |

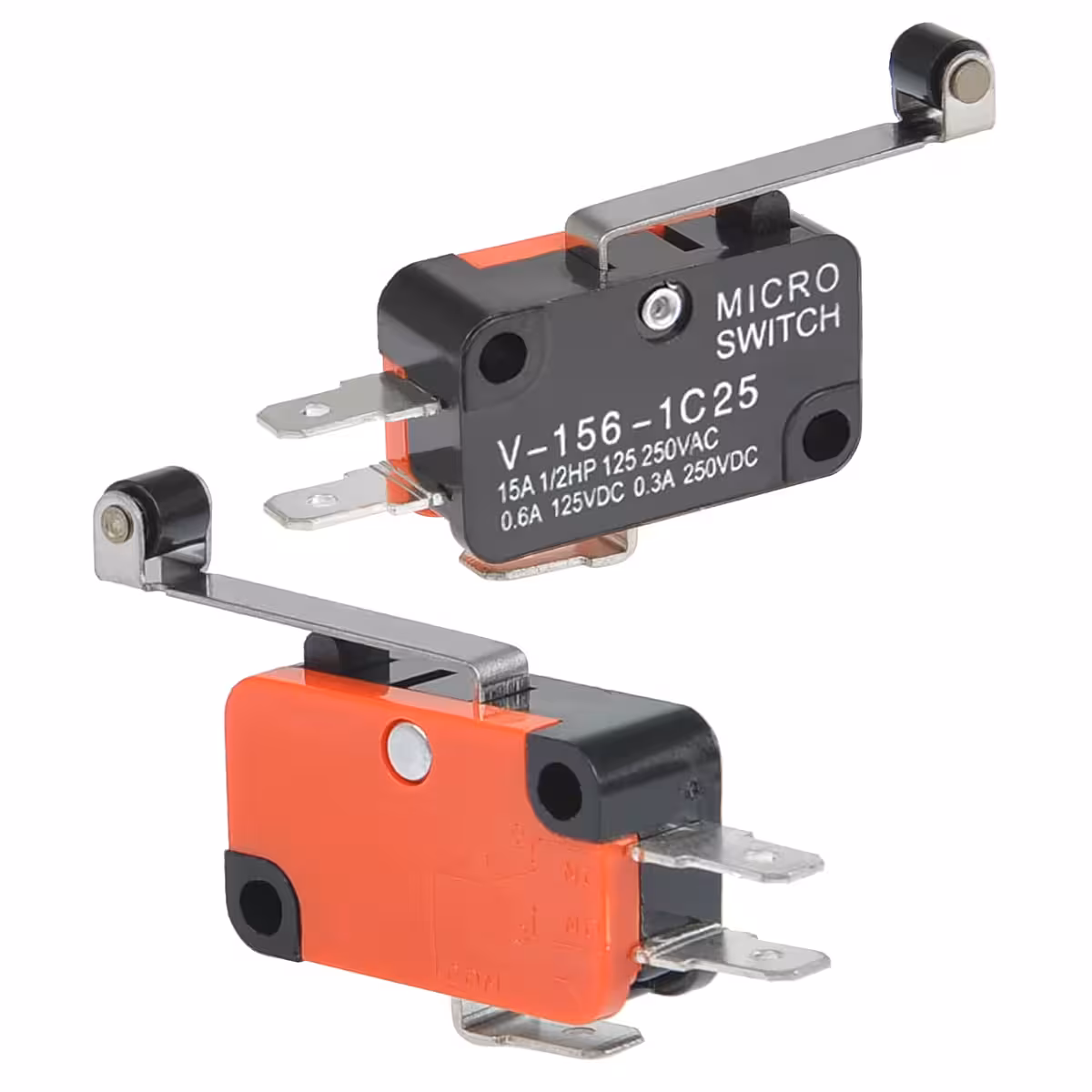

| Afmetingen actuator | 5,08 × 0,41 cm |

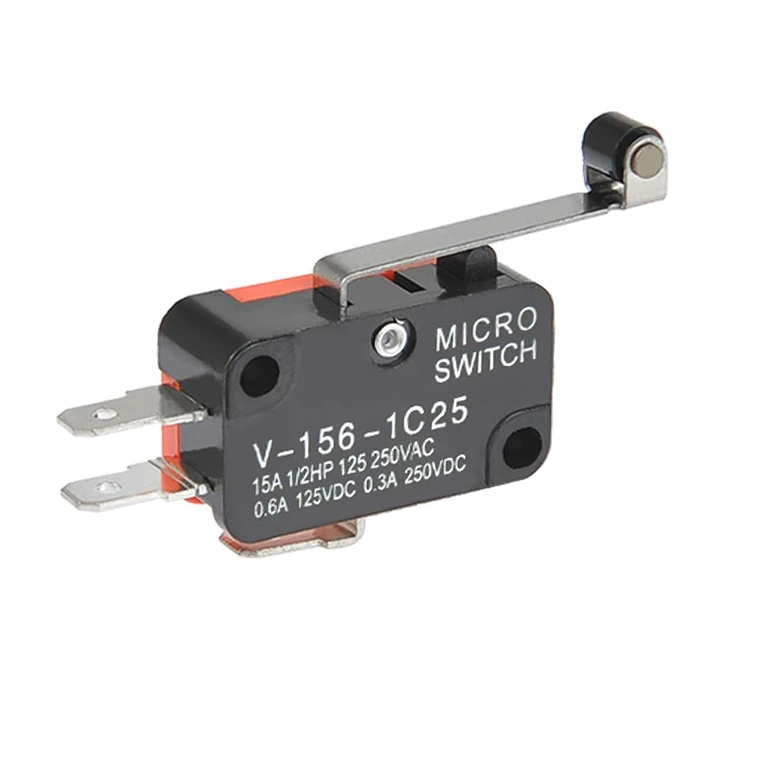

| Diameter montagegat | 0,33 cm |

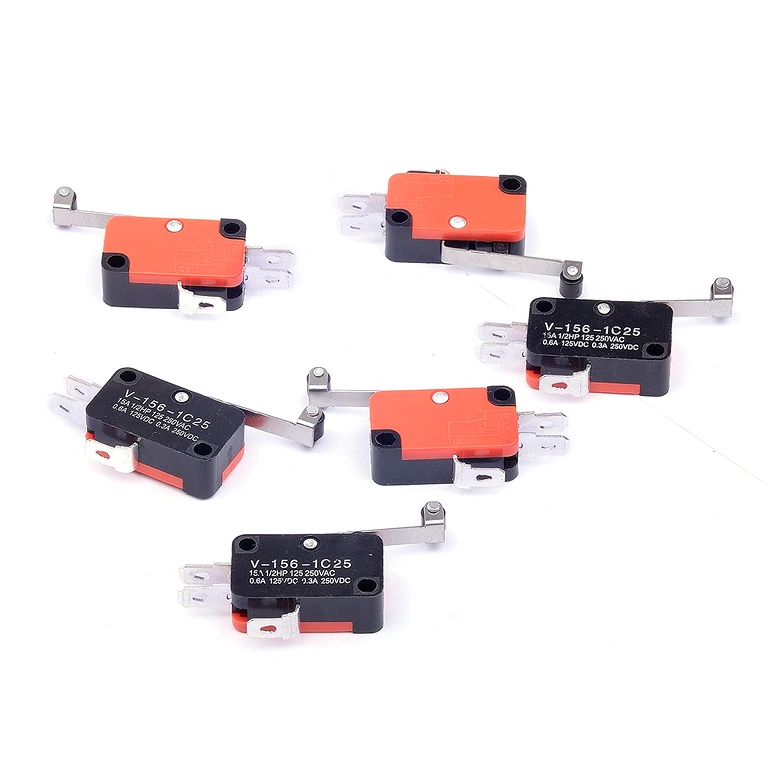

| Materiaal | Kunststof + metaal |
| Kleuren | Rood, zwart, zilver |
| Gewicht per stuk | 8g |
| Aantal in set | 6 stuks |
| Typische toepassingen | CNC, industriële automatisering, 3D-printers, elektronica, veiligheidssystemen |
Inhoud van de verpakking

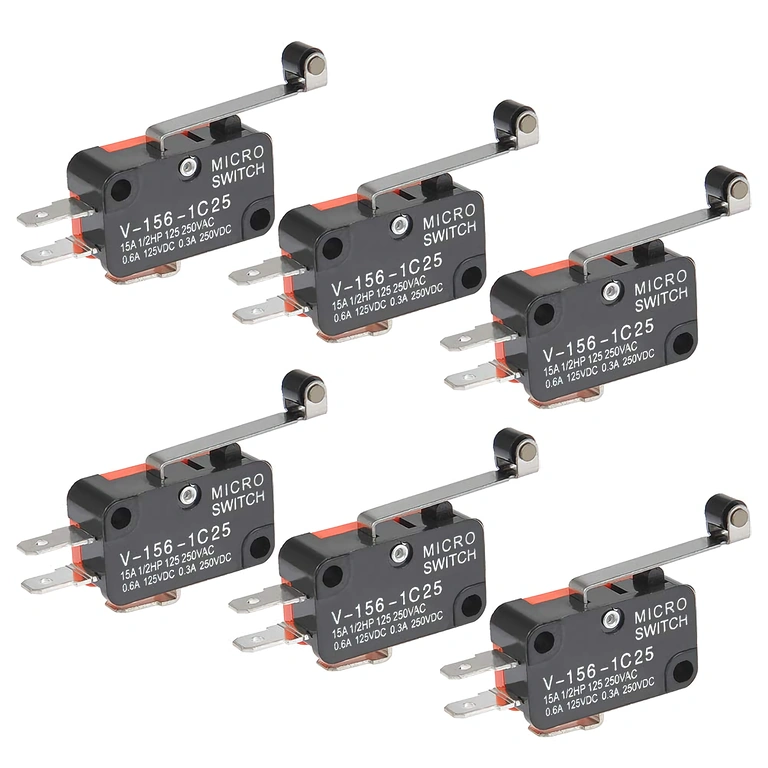

- 6 × V-156-1C25 eindschakelaar met rolhefboom
Veelgestelde vragen
Wat betekent 1NO + 1NC en hoe sluit ik dit aan?

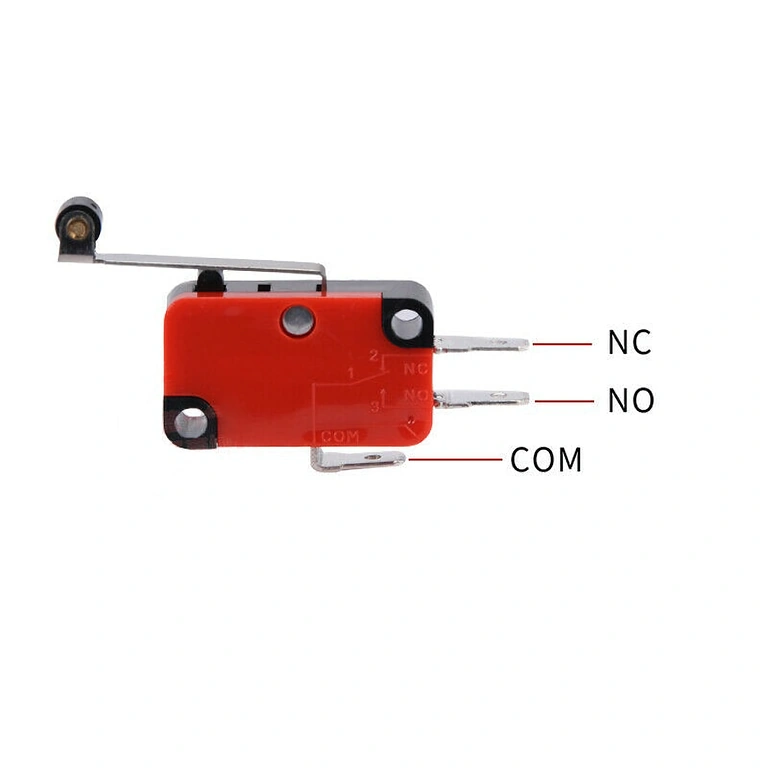

De schakelaar heeft 3 aansluitingen: COM (Common), NO (Normal Open — stroomkring onderbroken in rust) en NC (Normal Closed — stroomkring gesloten in rust). Bij het indrukken van de hefboom sluit het NO-contact en opent het NC-contact. Kies de aansluiting die past bij de logica van jouw schakeling.
Is deze geschikt voor 3D-printers en CNC-machines?
Zeker. De V-156-1C25 is een veelgebruikte eindstop voor zowel Cartesian als CoreXY 3D-printers, evenals voor hobby- en semi-industriële CNC-machines. De lange rolhefboom maakt het eenvoudig om het schakelpunt nauwkeurig af te stellen.
Kan ik deze direct aansluiten op een Arduino of Raspberry Pi?
Ja, je kunt de NO- of NC-aansluiting verbinden met de digitale pinnen van je microcontroller (gebruik een interne of externe pull-up weerstand). Let op: combineer in hetzelfde circuit nooit de 3,3V/5V logica met de 15A/250V AC-belasting.
Wat is het verschil met een micro switch met een korte hefboom?
De lange hefboom biedt een grotere slag en vereist minder kracht om te activeren. Dit maakt hem gevoeliger en makkelijker inzetbaar in situaties waar mechanische toleranties ruimer zijn. Een korte hefboom is beter geschikt voor krappe ruimtes waar meer kracht beschikbaar is.
Zijn montageschroeven of connectoren inbegrepen?
Nee, de set bevat uitsluitend de 6 stuks V-156-1C25 schakelaars. Schroeven en elektrische connectoren dien je apart aan te schaffen op basis van je specifieke toepassing.
Is deze qua afmetingen compatibel met andere V-15x switches?
Ja, de V-156 serie volgt de standaard SPDT-voetafdruk en is dimensionaal compatibel met de meeste apparatuur die gebruikmaakt van de V-15x familie.
