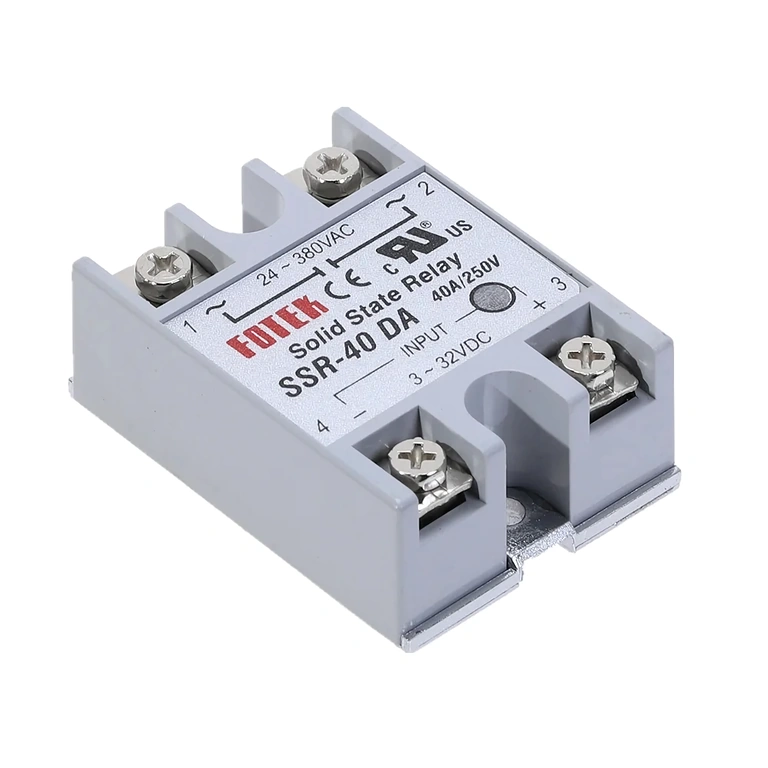

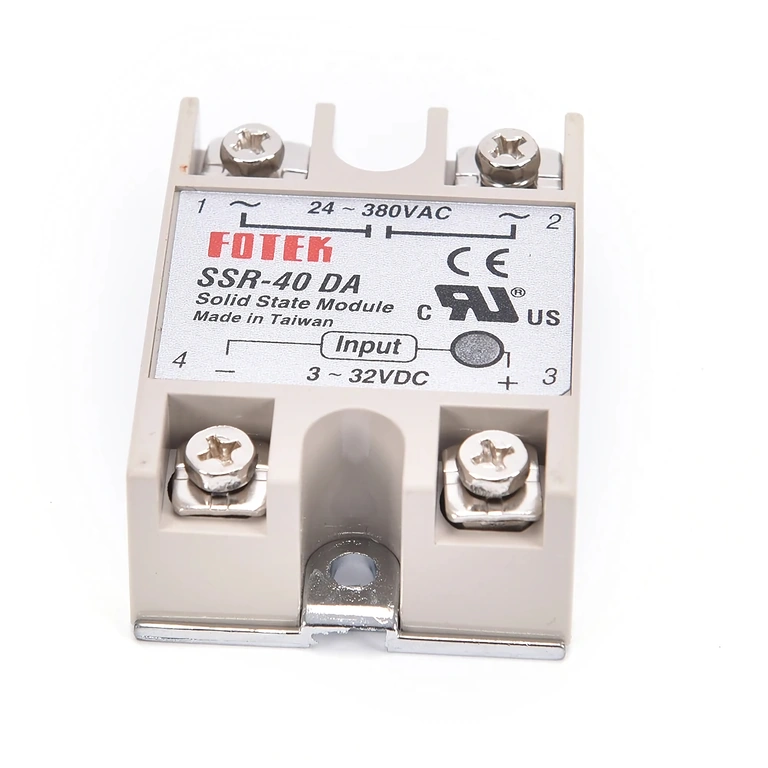

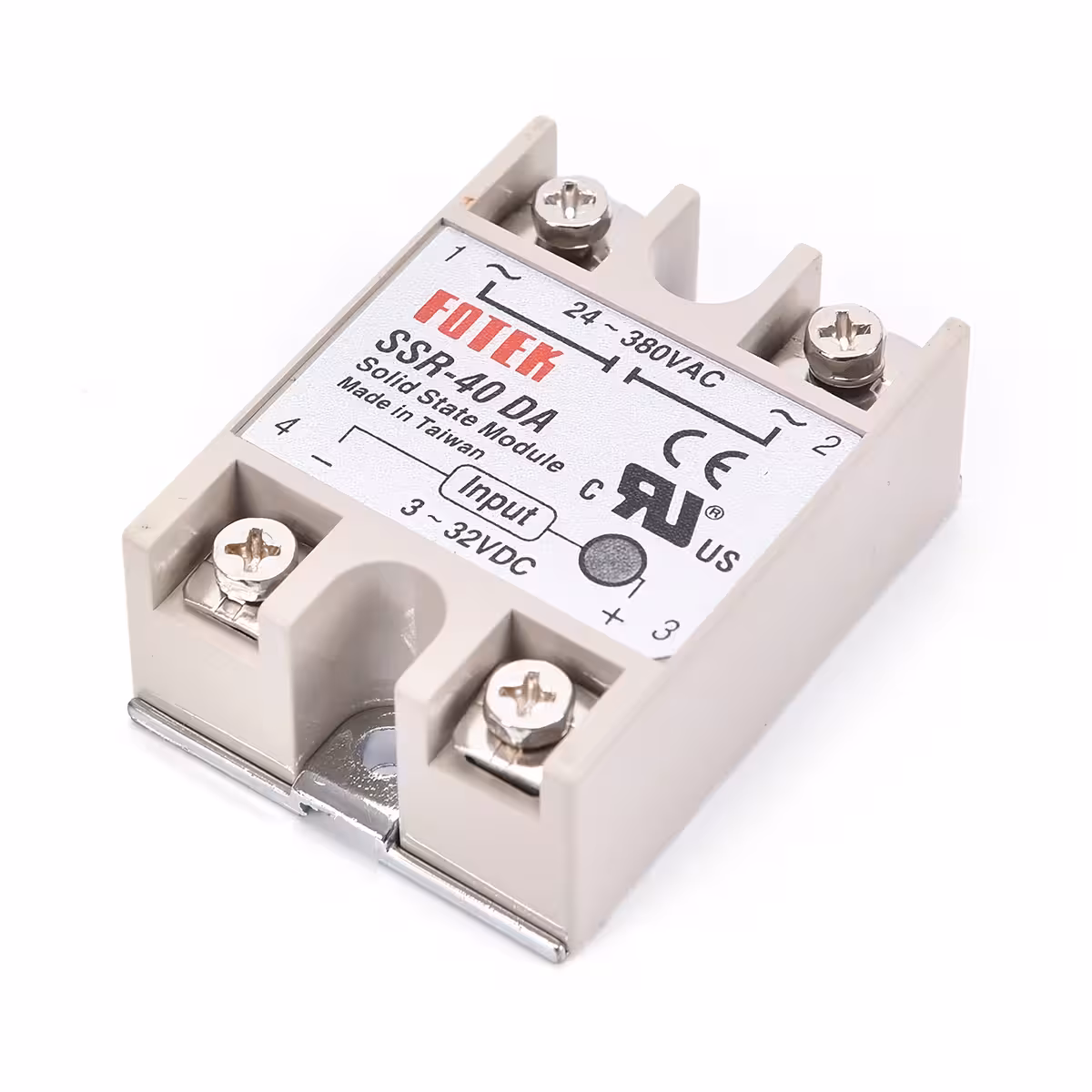

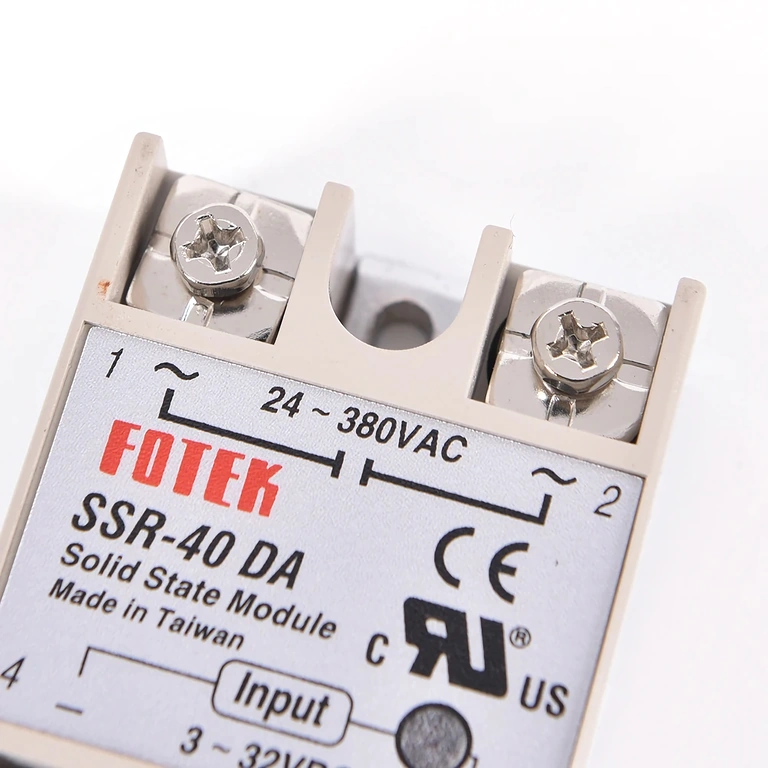

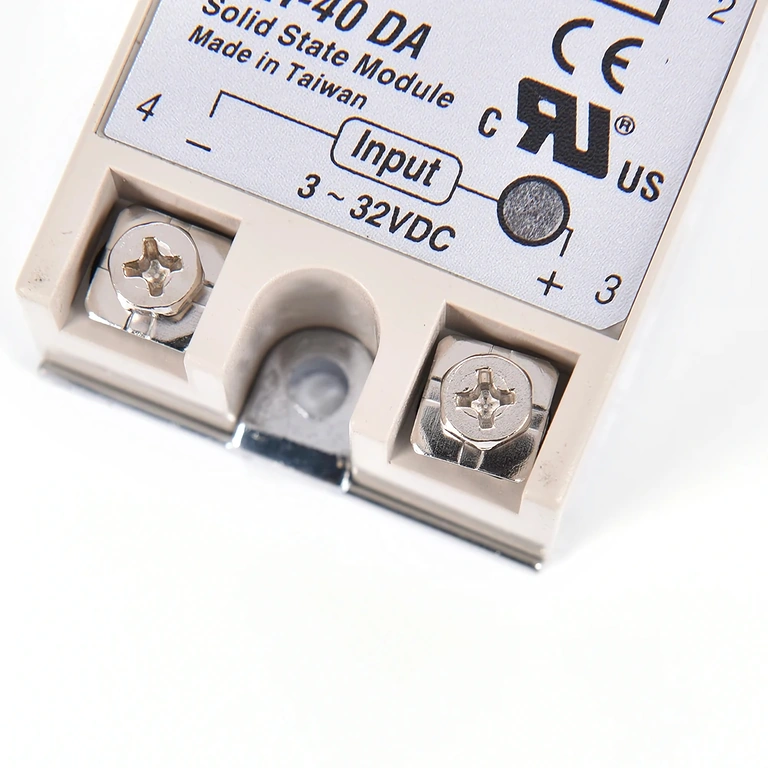

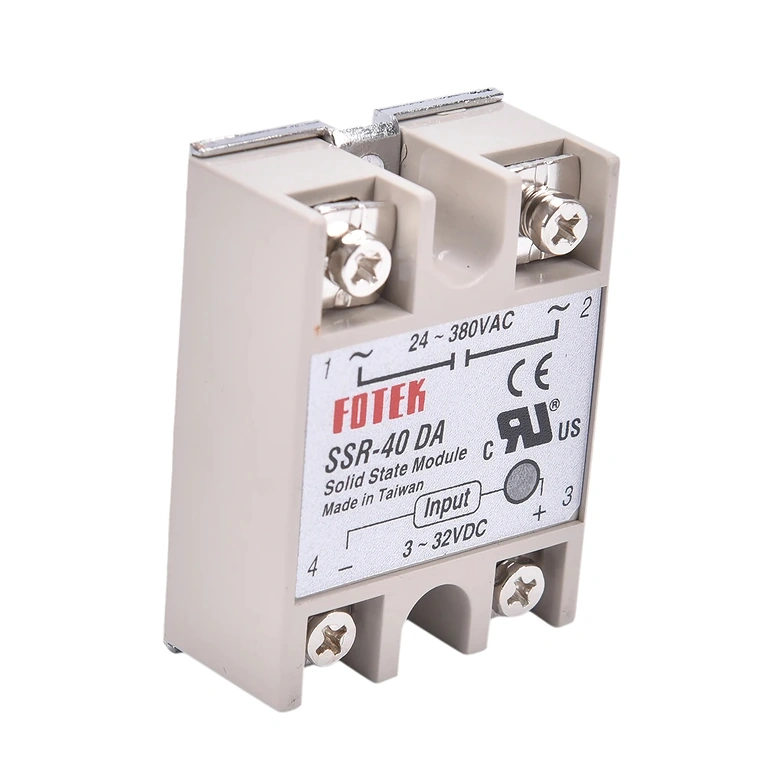

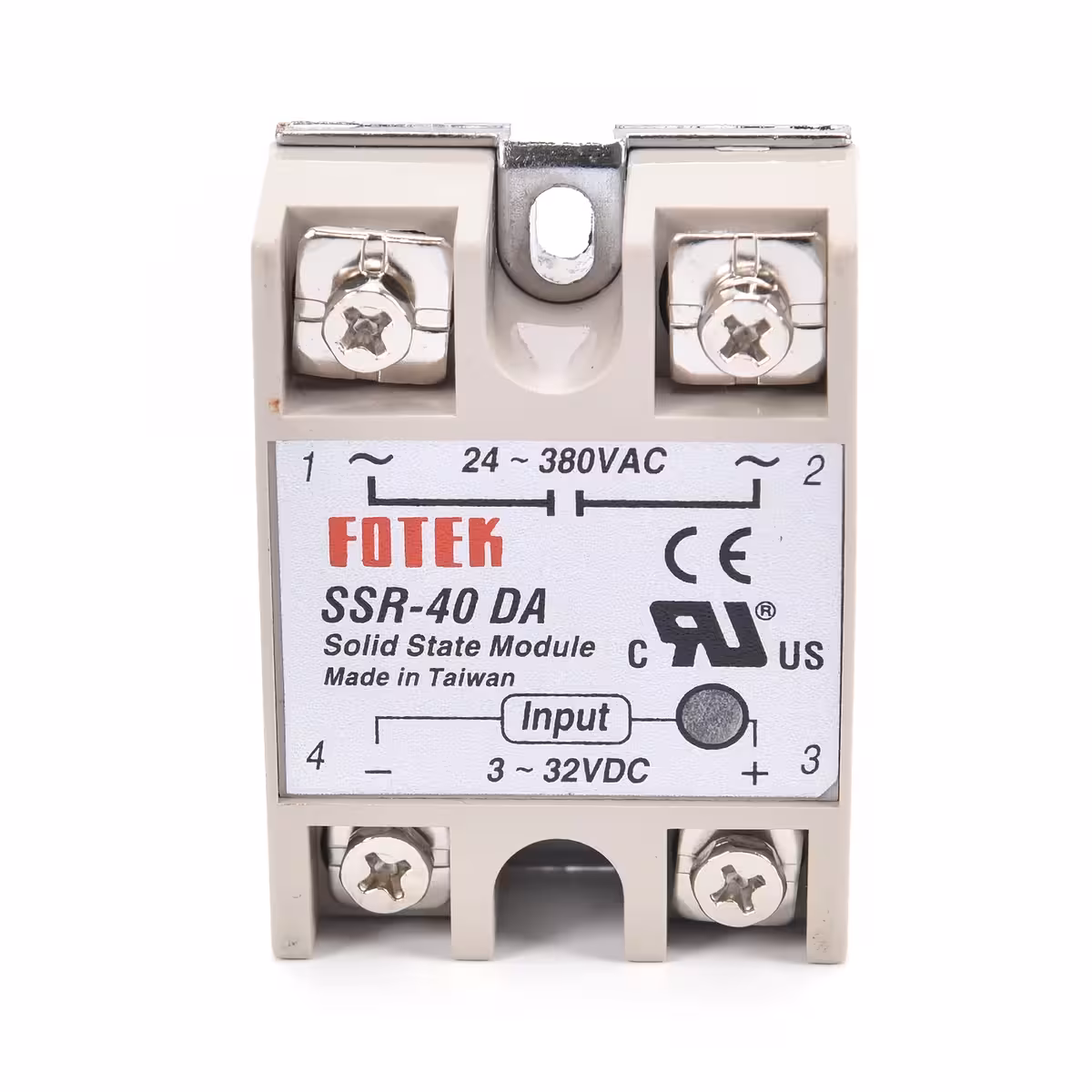

Solid State Relais SSR-40DA — Slijtvast, geruisloos en vonkvrij AC-schakelen
Elektromechanische relais slijten, maken lawaai en produceren vonken. Als je regelmatig AC-belastingen schakelt — zoals verwarmingselementen, motoren of industriële verlichting — heb je een betrouwbaardere oplossing nodig. Het Solid State Relais (SSR) SSR-40DA schakelt tot 40A bij 380V AC via een eenvoudig 3–32V DC-stuursignaal, zonder enige bewegende onderdelen.
Let op: De SSR-40DA is uitsluitend geschikt voor het schakelen van wisselstroom (AC) aan de uitgangszijde. Voor gelijkstroom (DC) belastingen heb je het SSR-DD model nodig.
Waarom kiezen voor dit model? (Belangrijkste voordelen):
- Geen mechanische slijtage — zonder fysieke contacten gaat dit relais aanzienlijk langer mee dan een traditioneel elektromechanisch relais, zelfs bij intensief schakelen.
- Direct compatibel met Arduino, Raspberry Pi en PLC — accepteert stuursignalen vanaf 3V DC, dus ook de 3.3V pinnen van een Raspberry Pi werken zonder extra weerstanden.
- Optische isolatie tot 2500V AC — je stuurcircuit blijft volledig gescheiden van de netspanning, wat zorgt voor optimale veiligheid.
- Schakelt binnen 10ms — razendsnelle responstijd, ideaal voor toepassingen zoals temperatuurregeling via PWM of industriële automatisering.
- Ingebouwde LED-indicator — je ziet in één oogopslag of het relais actief is, zonder dat je een multimeter nodig hebt.
- Breed temperatuurbereik (-30°C tot +75°C) — stabiele prestaties in schakelkasten, technische ruimtes of industriële omgevingen met wisselende temperaturen.
Details en Prestaties
De TRIAC-uitgang zorgt voor een soepele schakeling in beide helften van de AC-golf, wat betekent dat het relais uitstekend presteert bij zowel resistieve belastingen (verwarming, lampen) als inductieve belastingen (motoren, transformatoren). De interne optische isolatie creëert een galvanische scheiding tussen het 3–32V DC-stuursignaal en het 380V AC-vermogenscircuit, waardoor je microcontrollers beschermd blijven tegen ongewenste spanningspieken. De compacte behuizing van 6,5 × 5 × 2,5 cm is eenvoudig te monteren op een koelplaat of paneel. Gebruik je stromen die dicht bij de 40A liggen? Vergeet dan niet een koellichaam toe te voegen voor een optimale warmteafvoer.
| Parameter | Waarde / Detail |
|---|---|
| Model | SSR-40DA |
| Ingangsspanning (stuur) | 3–32V DC |
| Ingangsstroom | 3–25mA |
| Uitgangsspanning | 24–380V AC |
| Maximale uitgangsstroom | 40A |
| Uitgangstype | TRIAC |
| Schakeltijd | <10ms |
| Lekstroom (ON-state) | <2mA |
| Diëlektrische sterkte | 2500V AC |
| Isolatieweerstand | 500MΩ / 500V DC |
| Isolatietype | Optisch |
| Visuele indicator | LED ON |
| Bedrijfstemperatuur | -30°C … +75°C |
| Afmetingen | 6,5 × 5 × 2,5 cm |
| Montage | Schroefbevestiging |
Inhoud van de verpakking
- 1 × Solid State Relais SSR-40DA
Veelgestelde vragen
Kan ik de SSR-40DA gebruiken voor DC-belastingen?
Nee. De TRIAC-uitgang werkt uitsluitend met wisselstroom (AC) tussen 24V en 380V. Voor het schakelen van DC-belastingen dien je het SSR-DD model te gebruiken.
Werkt dit direct met een Arduino of Raspberry Pi?
Ja. Het stuursignaal wordt geaccepteerd vanaf 3V DC. Dit is voldoende voor de 3.3V pinnen van een Raspberry Pi en de 5V pinnen van een Arduino. Je hebt geen extra transistoren of weerstanden nodig.
Is een koellichaam verplicht bij 40A?
Ja. Bij stromen die de maximale capaciteit benaderen, genereert het relais aanzienlijke warmte. Een geschikt koellichaam voorkomt oververhitting en garandeert een lange levensduur en stabiele werking.
Kan ik hiermee een driefasige motor aansturen?
Eén SSR-40DA schakelt slechts één fase. Voor een driefasige motor heb je drie identieke relais nodig, één voor elke fase.
Waarom is optische isolatie belangrijk?
Het scheidt je stuurcircuit (Arduino, PLC) volledig van de netspanning. Mocht er een spanningspiek of kortsluiting optreden aan de belastingszijde, dan blijven je microcontrollers beschermd. De diëlektrische sterkte van 2500V AC biedt een ruime veiligheidsmarge.
