400W DC-DC Step-up Boost Module – Verhoog je spanning zonder energieverlies
Heb je een 12V-voeding, maar heb je 24V, 36V of zelfs 48V nodig? Zonder de juiste converter loop je vast. Deze 400W DC-DC step-up boost module biedt de oplossing: hij zet elke ingangsspanning tussen 8.5V en 50V om naar een regelbare uitgangsspanning tot 60V, met een rendementsverlies van minder dan 4% onder optimale omstandigheden.
Let op: De uitgangsspanning moet altijd hoger zijn dan de ingangsspanning. Bij ingangsstromen boven de 8A is actieve koeling verplicht.
Waarom kiezen voor deze module? (Belangrijkste voordelen):
- 400W werkelijk vermogen — ondersteunt continue belasting zonder in te storten bij stroompieken.
- Tot 96% efficiëntie — van elke 100W wordt 96W effectief benut; minimale warmteontwikkeling.
- Onafhankelijke dubbele regeling — aparte potentiometers voor zowel spanning als stroom; stel alles nauwkeurig af naar jouw wensen.
- 150kHz schakelfrequentie — zorgt voor een lagere rimpel (ripple) op de uitgang, compactere componenten en een snellere dynamische respons dan standaard 50-100kHz converters.
- Ingebouwde 15A autozekering — biedt betrouwbare bescherming voor zowel de module als je aangesloten apparatuur.
- Geïntegreerde koellichamen — bij matige belasting (onder 8A ingangsstroom) is extra koeling niet nodig.
- Compact formaat (48×67×28mm) — past moeiteloos in elke DIY-behuizing of zelfgebouwde labvoeding.
Prestaties en specificaties
Het hart van deze module is een 150kHz boost-converter. Dankzij de hoge schakelfrequentie zijn de spoelen en condensatoren compacter en is de uitgangsrimpel aanzienlijk lager dan bij tragere alternatieven. De maximale ingangsstroom bedraagt 15A, terwijl de uitgangsstroom tot 12A kan reiken, afhankelijk van de verhouding tussen de in- en uitgangsspanning. Het instellen is eenvoudig met een schroevendraaier: gebruik de rechter potentiometer voor de spanning en de linker voor de stroombegrenzing.
| Parameter | Waarde / Detail |
|---|---|
| Ingangsspanning | 8.5V – 50V DC |
| Uitgangsspanning | 10V – 60V DC (regelbaar) |
| Maximaal vermogen | 400W |
| Maximale ingangsstroom | 15A (actieve koeling aanbevolen boven 8A) |
| Maximale uitgangsstroom | 12A (afhankelijk van spanningsverhouding) |
| Conversie-efficiëntie | tot 96% |
| Schakelfrequentie | 150kHz |
| Beveiliging | 15A autozekering |
| Instelmethode | 2 onafhankelijke potentiometers (spanning + stroom) |

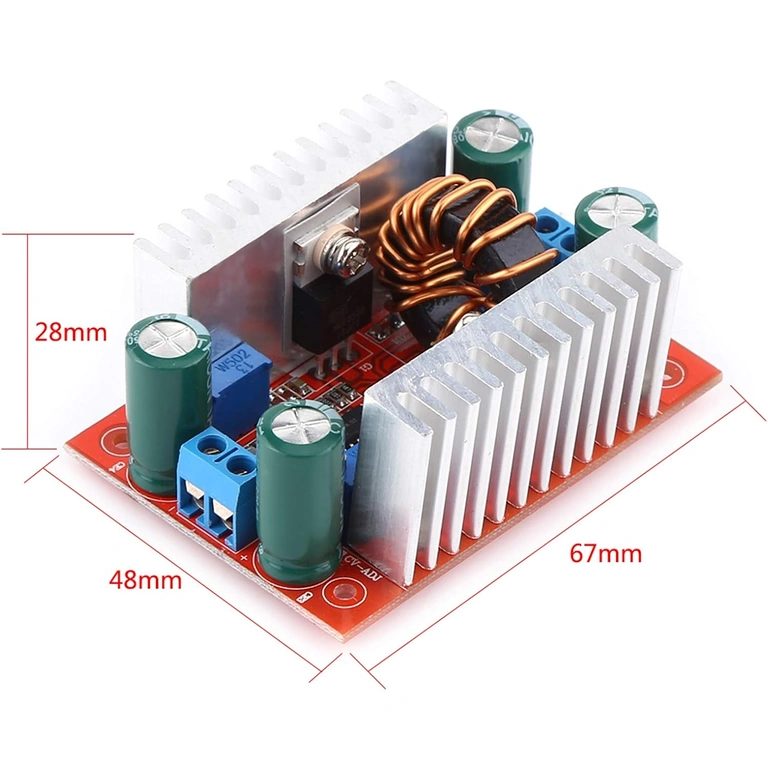

| Afmetingen | 48mm × 67mm × 28mm |
Installatie en gebruik
- Sluit de voedingsbron aan op de ingangsklemmen (bijv. 12V DC) — doe dit zonder dat er een belasting is aangesloten.
- Draai de stroom-potentiometer (links) naar de gewenste maximale waarde voordat je andere instellingen wijzigt; anders kan dit de spanningsregeling blokkeren.
- Stel de spannings-potentiometer (rechts) met een schroevendraaier in op de gewenste waarde, gemeten met een multimeter op de uitgangsklemmen.
- Sluit de belasting aan en houd de stroom in de gaten. Als de spanning plotseling daalt, verhoog dan de stroomlimiet met de linker potentiometer.
- Bij ingangsstromen boven 8A is het noodzakelijk om een actieve ventilator op de koellichamen te richten.
- Veelvoorkomend probleem: Reageert de spanning niet op de instelling? Controleer of de stroom-potentiometer niet op het minimum staat, aangezien deze ook de uitgangsspanning kan begrenzen.
Inhoud van de verpakking
- 1x DC-DC Step-up Boost Module 400W 15A
- 1x 15A autozekering (vooraf gemonteerd)
Veelgestelde vragen
Kan ik deze module gebruiken voor het opladen van LiPo- of Li-ion-accu’s?
Ja, dat kan. Stel de uitgangsspanning en stroom in op de juiste waarden voor jouw type accu voordat je deze aansluit. De module fungeert als een CC/CV-voeding, wat ideaal is voor gecontroleerd opladen.
Heb ik een ventilator nodig of volstaat het koellichaam?
Bij een ingangsstroom onder de 8A volstaan de geïntegreerde koellichamen. Bij een stroomsterkte boven de 8A of bij continu gebruik op maximaal vermogen is een actieve ventilator sterk aanbevolen om oververhitting te voorkomen.
Werkt dit direct op een 12V auto-accu?
Ja, 12V valt perfect binnen het bereik van 8.5V–50V. Zorg er wel voor dat de accu voldoende stroom kan leveren zonder dat de spanning onder belasting onder de 8.5V zakt.
Waarom verandert de uitgangsspanning niet als ik aan de potentiometer draai?
Waarschijnlijk staat de stroom-potentiometer (links) te laag ingesteld, waardoor deze de uitgangsspanning begrenst. Draai deze iets verder open en probeer de spanning opnieuw in te stellen.
Wat gebeurt er als ik de 50V ingangsspanning overschrijd?
De module is niet ontworpen voor spanningen boven de 50V. Overschrijding kan leiden tot permanente schade aan de interne componenten. Gebruik altijd een gestabiliseerde voeding binnen de opgegeven limieten.
